一种新型农用松土机.pdf

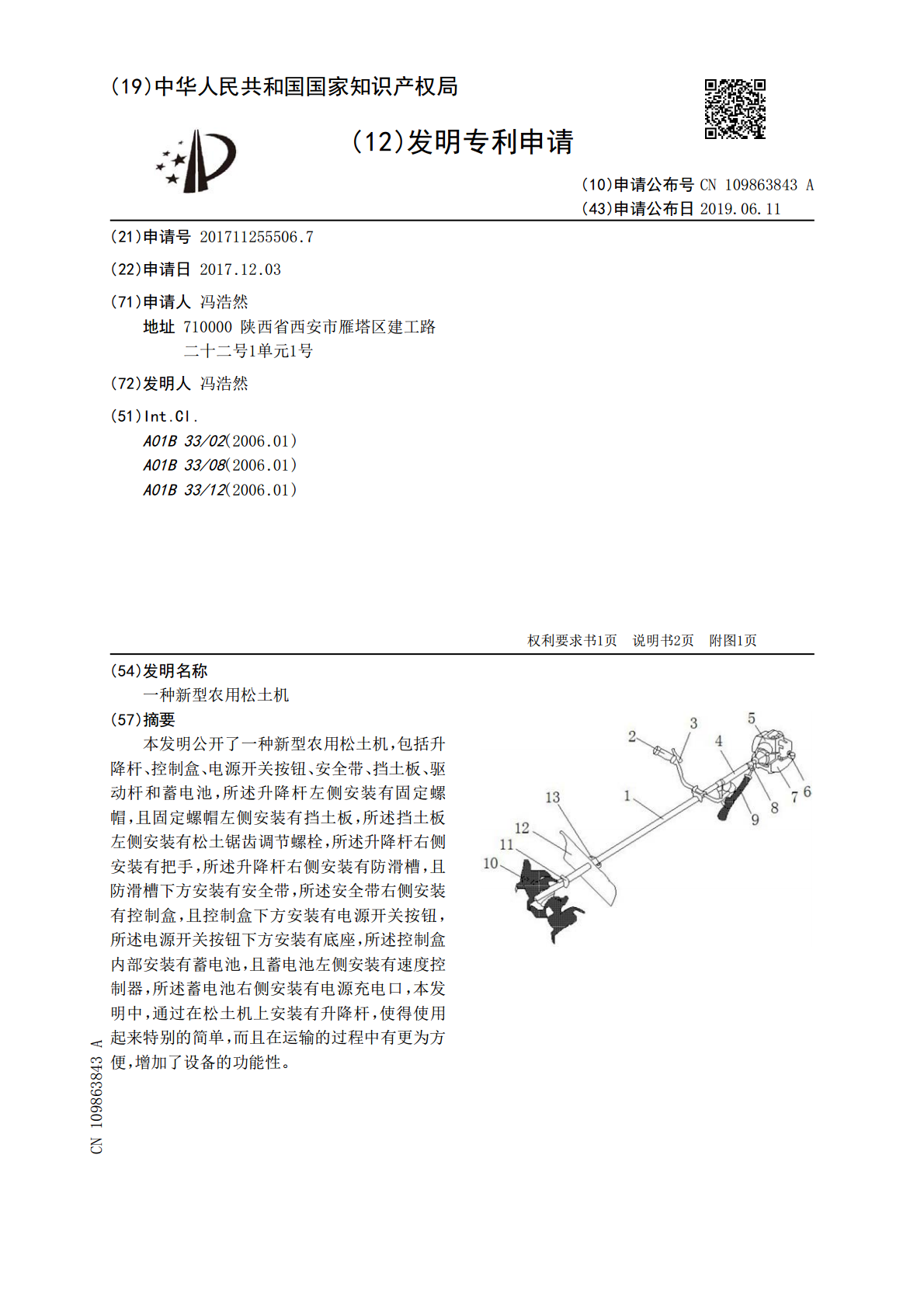

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109863843A(43)申请公布日2019.06.11(21)申请号201711255506.7(22)申请日2017.12.03(71)申请人冯浩然地址710000陕西省西安市雁塔区建工路二十二号1单元1号(72)发明人冯浩然(51)Int.Cl.A01B33/02(2006.01)A01B33/08(2006.01)A01B33/12(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种新型农用松土机(57)摘要本发明公开了一种新型农用松土机，包括升降杆、控制盒、电源开关按钮、安全带、挡土板、驱动杆和蓄电池，所述升降杆左侧安装有固定螺帽，且固定螺帽左侧安装有挡土板，所述挡土板左侧安装有松土锯齿调节螺栓，所述升降杆右侧安装有把手，所述升降杆右侧安装有防滑槽，且防滑槽下方安装有安全带，所述安全带右侧安装有控制盒，且控制盒下方安装有电源开关按钮，所述电源开关按钮下方安装有底座，所述控制盒内部安装有蓄电池，且蓄电池左侧安装有速度控制器，所述蓄电池右侧安装有电源充电口，本发明中，通过在松土机上安装有升降杆，使得使用起来特别的简单，而且在运输的过程中有更为方便，增加了设备的功能性。CN109863843ACN109863843A权利要求书1/1页1.一种新型农用松土机，包括升降杆(1)、控制盒(5)、电源开关按钮(6)、安全带(9)、挡土板(12)、驱动杆(18)和蓄电池(20)，其特征在于，所述升降杆(1)左侧安装有固定螺帽(13)，且固定螺帽(13)左侧安装有挡土板(12)，所述挡土板(12)左侧安装有松土锯齿调节螺栓(11)，所述升降杆(1)右侧安装有把手(2)，所述升降杆(1)右侧安装有防滑槽(4)，且防滑槽(4)下方安装有安全带(9)，所述安全带(9)右侧安装有控制盒(5)，且控制盒(5)下方安装有电源开关按钮(6)，所述电源开关按钮(6)下方安装有底座(7)，所述控制盒(5)内部安装有蓄电池(20)，且蓄电池(20)左侧安装有速度控制器(21)，所述蓄电池(20)右侧安装有电源充电口(19)，且电源充电口(19)上方安装有驱动杆(18)，所述驱动杆(18)上方安装有转轴(17)，且转轴(17)左侧安装有稳轴器(16)。2.根据权利要求1所述的一种新型农用松土机，其特征在于，所述松土锯齿调节螺栓(11)左侧安装有松土锯齿(10)。3.根据权利要求1所述的一种新型农用松土机，其特征在于，所述把手(2)右侧安装有制动刹(3)。4.根据权利要求1所述的一种新型农用松土机，其特征在于，所述防滑槽(4)右侧安装有安全带套钩(8)。5.根据权利要求1所述的一种新型农用松土机，其特征在于，所述速度控制器(21)上方安装有控制器(14)，且控制器(14)右侧安装有电机(15)。2CN109863843A说明书1/2页一种新型农用松土机技术领域[0001]本发明涉及松土机技术领域，尤其涉及一种新型农用松土机。背景技术[0002]松土机是一种非常普遍的农用松土机械，松土机主要用于农田对土地的更松，其大部分用于对城市路旁的树木的土地进行松土，让树根更能很快的吸收氧气和营养成分，但是目前市场上或者人们所使用的松土机，大部分使用的是柴油机，不仅噪音大，而且对环境造成污染，其结构和功能都比较的单一，而且自动化程度不高，在进行松土时，效率比较低，操作起来比较麻烦，而且操作人员使用起来的会感到特别的累，不满足人们的需要。发明内容[0003]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种新型农用松土机。[0004]为了实现上述目的，本发明采用了如下技术方案：[0005]一种新型农用松土机，包括升降杆、控制盒、电源开关按钮、安全带、挡土板、驱动杆和蓄电池，所述升降杆左侧安装有固定螺帽，且固定螺帽左侧安装有挡土板，所述挡土板左侧安装有松土锯齿调节螺栓，所述升降杆右侧安装有把手，所述升降杆右侧安装有防滑槽，且防滑槽下方安装有安全带，所述安全带右侧安装有控制盒，且控制盒下方安装有电源开关按钮，所述电源开关按钮下方安装有底座，所述控制盒内部安装有蓄电池，且蓄电池左侧安装有速度控制器，所述蓄电池右侧安装有电源充电口，且电源充电口上方安装有驱动杆，所述驱动杆上方安装有转轴，且转轴左侧安装有稳轴器。[0006]优选的，所述松土锯齿调节螺栓左侧安装有松土锯齿。[0007]优选的，所述把手右侧安装有制动刹。[0008]优选的，所述防滑槽右侧安装有安全带套钩。[0009]优选的，所述速度控制器上方安装有控制器，且控制器右侧安装有电机。[0010]本发明中，通过在松土机上安装有升降杆，使得使用起来特别的简单，而且在运输的过程中有更为方便，增加了设备的功能性，通过在升降杆上安装
