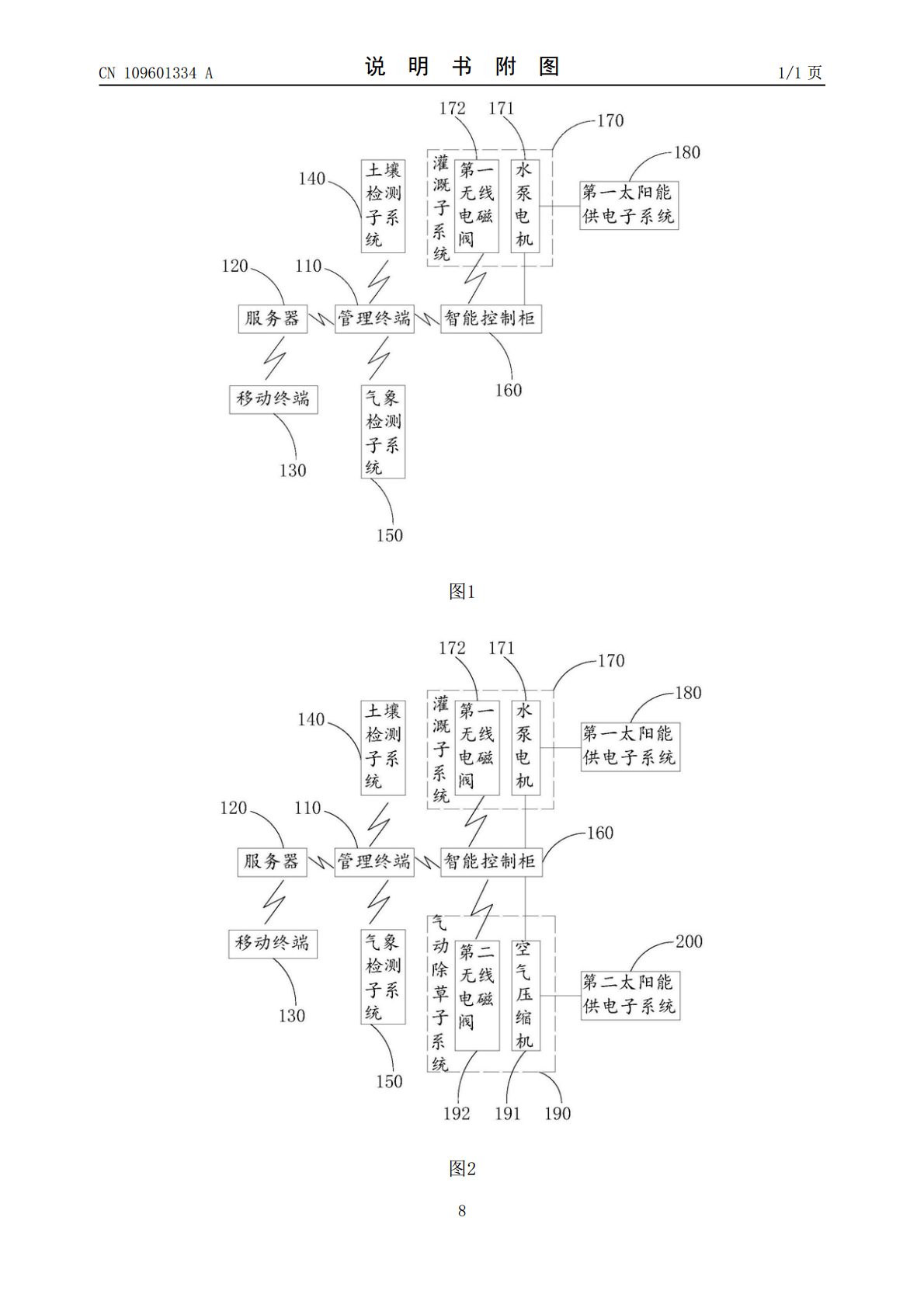

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109601334A(43)申请公布日2019.04.12(21)申请号201910076147.1(22)申请日2019.01.26(71)申请人成都鑫芯电子科技有限公司地址610000四川省成都市金牛高新技术产业园区蜀西路42号5栋1单元2层2号(72)发明人杜大兵李清林肖传科刘振华杨海军(74)专利代理机构成都睿道专利代理事务所(普通合伙)51217代理人刘沁(51)Int.Cl.A01G25/02(2006.01)A01G25/16(2006.01)A01M21/00(2006.01)A01C23/00(2006.01)权利要求书1页说明书5页附图1页(54)发明名称基于物联网的水肥滴灌系统(57)摘要本发明公开了一种基于物联网的水肥滴灌系统，涉及智能灌溉技术领域。基于物联网的水肥滴灌系统包括管理终端、土壤检测子系统、气象检测子系统、智能控制柜和滴灌子系统，管理终端分别与土壤检测子系统、气象检测子系统和智能控制柜通信连接，智能控制柜与滴灌子系统连接，土壤检测子系统用于检测待灌溉区域的土壤参数，气象检测子系统用于检测气象参数，管理终端用于根据土壤参数和气象参数向智能控制柜发送第一控制指令，以便智能控制柜依据第一控制指令控制滴灌子系统对待灌溉区域的作物进行滴灌。本发明公开的基于物联网的水肥滴灌系统可实现对农作物的远距离自动滴灌控制，提高农作物对水肥的吸收率，提高了水资源的利用率。CN109601334ACN109601334A权利要求书1/1页1.一种基于物联网的水肥滴灌系统，其特征在于，包括：管理终端、土壤检测子系统、气象检测子系统、智能控制柜和滴灌子系统，所述管理终端分别与所述土壤检测子系统、所述气象检测子系统和所述智能控制柜通信连接，所述智能控制柜与所述滴灌子系统连接，所述土壤检测子系统用于检测待灌溉区域的土壤参数，所述气象检测子系统用于检测气象参数，所述管理终端用于根据所述土壤参数和所述气象参数向所述智能控制柜发送第一控制指令，以便所述智能控制柜依据所述第一控制指令控制所述滴灌子系统对待灌溉区域的作物进行滴灌。2.根据权利要求1所述的基于物联网的水肥滴灌系统，其特征在于，还包括服务器和移动终端，所述服务器分别与所述管理终端和所述移动终端通信连接，所述服务器用于记录所述土壤参数和所述气象参数、将所述土壤参数和所述气象参数发送给所述移动终端以及将所述移动终端发送的第二控制指令转发给所述管理终端，所述管理终端还用于将所述第二控制指令和用户输入的第三控制指令发送给所述智能控制柜以便所述智能控制柜依据所述第二控制指令和所述第三控制指令控制所述滴灌子系统对待灌溉区域的作物进行滴灌。3.根据权利要求1所述的基于物联网的水肥滴灌系统，其特征在于，所述滴灌子系统包括水泵电机和用于水肥灌溉的第一无线电磁阀，所述智能控制柜与所述水泵电机电性连接，所述智能控制柜与所述第一无线电磁阀通信连接，所述水泵电机的出水口与第一无线电磁阀连通。4.根据权利要求3所述的基于物联网的水肥滴灌系统，其特征在于，还包括第一太阳能供电子系统，所述第一太阳能供电子系统与所述第一无线电磁阀连接。5.根据权利要求3所述的基于物联网的水肥滴灌系统，其特征在于，所述第一无线电磁与多个毛线管连通，所述多个毛细管均匀分布在待灌溉区域内的作物根部周围。6.根据权利要求1所述的基于物联网的水肥滴灌系统，其特征在于，还包括气动除草子系统，所述气动除草子系统包括空气压缩机和用于除草的第二无线电磁阀，所述智能控制柜与所述空气压缩机连接，所述智能控制柜与所述第二无线电磁阀通信连接，所述空气压缩机的出气口与所述第二无线电磁阀连通。7.根据权利要求6所述的基于物联网的水肥滴灌系统，其特征在于，还包括第二太阳能供电子系统，所述第二太阳能供电子系统与所述第二无线电磁阀连接。8.根据权利要求1所述的基于物联网的水肥滴灌系统，其特征在于，所述土壤检测子系统包括第一温度传感器、第一湿度传感器、PH传感器和土壤EC计，所述第一温度传感器、所述第一湿度传感器、所述PH传感器和所述土壤EC计均布设在待灌溉区域的土壤中。9.根据权利要求1所述的基于物联网的水肥滴灌系统，其特征在于，所述气象检测子系统包括第二温度传感器、第二湿度传感器、光强检测器、风向风速检测器和雨量传感器。10.根据权利要求1所述的基于物联网的水肥滴灌系统，其特征在于，所述智能控制柜为无线PLC控制设备。2CN109601334A说明书1/5页基于物联网的水肥滴灌系统技术领域[0001]本发明涉及智能灌溉技术领域，尤其是涉及一种基于物联网的水肥滴灌系统。背景技术[0002]在中国农业用水量约占总用水量的70％-80％左右，大部分地区采用浇灌对农作物进行灌溉，水的利
