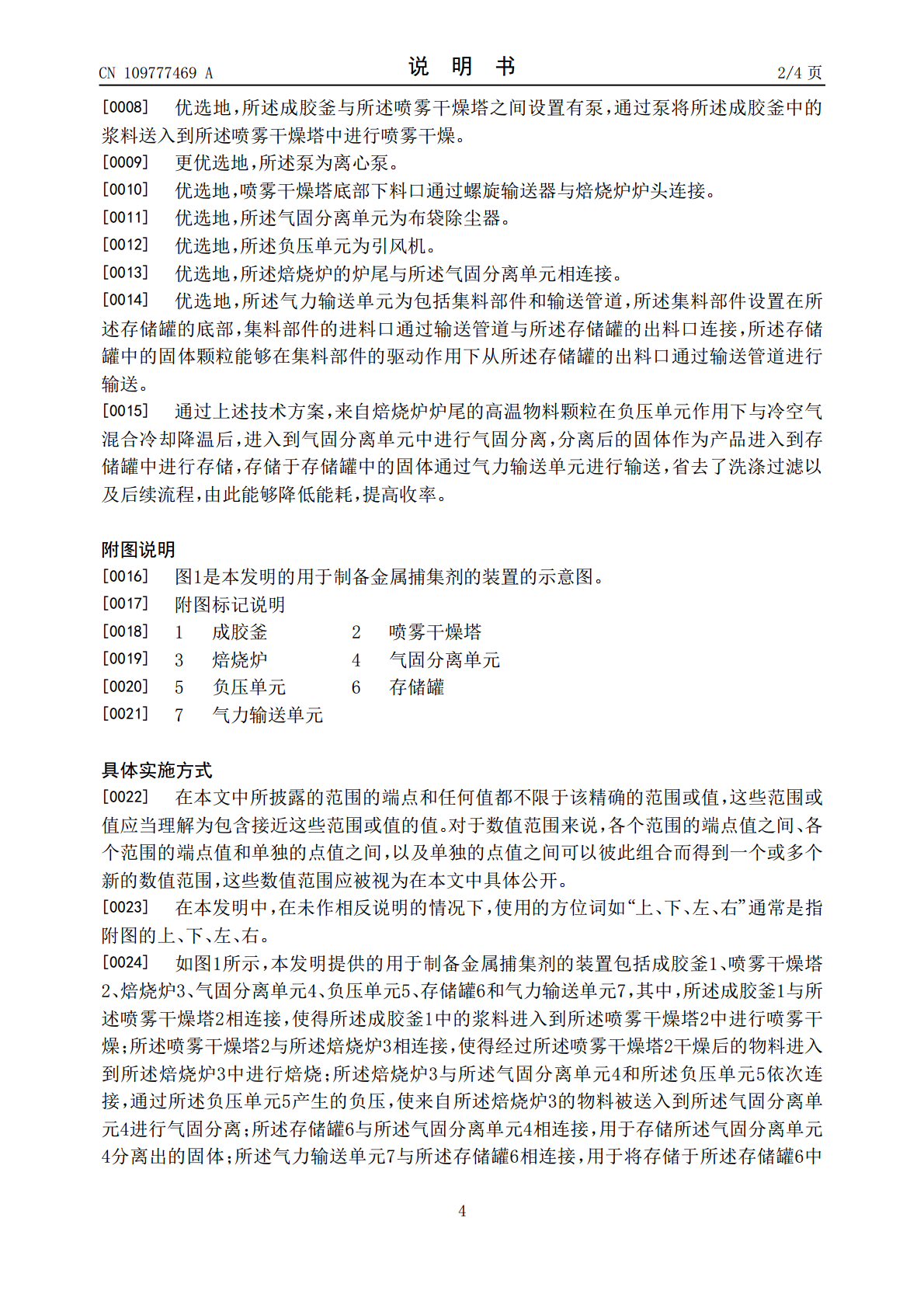

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109777469A(43)申请公布日2019.05.21(21)申请号201711116242.7(22)申请日2017.11.13(71)申请人中国石油化工股份有限公司地址100728北京市朝阳区朝阳门北大街22号申请人中国石化催化剂有限公司(72)发明人杨凌周岩苏周全陶金尹喆范龙郭红起(74)专利代理机构北京润平知识产权代理有限公司11283代理人刘兵戴香芸(51)Int.Cl.C10G29/00(2006.01)B01D46/02(2006.01)权利要求书1页说明书4页附图1页(54)发明名称用于制备金属捕集剂的装置(57)摘要本发明涉及金属捕集剂制备领域，公开了一种用于制备金属捕集剂的装置，该装置包括成胶釜、喷雾干燥塔、焙烧炉、气固分离单元、负压单元、存储罐和气力输送单元，其中，所述成胶釜与所述喷雾干燥塔相连接；所述喷雾干燥塔与所述焙烧炉相连接；所述焙烧炉与所述气固分离单元和所述负压单元依次连接，通过所述负压单元产生的负压，使来自所述焙烧炉的物料被送入到所述气固分离单元进行气固分离；所述存储罐与所述气固分离单元相连接，用于存储所述气固分离单元分离出的固体；所述气力输送单元与所述存储罐相连接，用于将存储于所述存储罐中的固体进行输送。使用该用于制备金属捕集剂的装置能够降低能耗，提高收率。CN109777469ACN109777469A权利要求书1/1页1.一种用于制备金属捕集剂的装置，其特征在于，该装置包括成胶釜(1)、喷雾干燥塔(2)、焙烧炉(3)、气固分离单元(4)、负压单元(5)、存储罐(6)和气力输送单元(7)，其中，所述成胶釜(1)与所述喷雾干燥塔(2)相连接，使得所述成胶釜(1)中的浆料进入到所述喷雾干燥塔(2)中进行喷雾干燥；所述喷雾干燥塔(2)与所述焙烧炉(3)相连接，使得经过所述喷雾干燥塔(2)干燥后的物料进入到所述焙烧炉(3)中进行焙烧；所述焙烧炉(3)与所述气固分离单元(4)和所述负压单元(5)依次连接，通过所述负压单元(5)产生的负压，使来自所述焙烧炉(3)的物料被送入到所述气固分离单元(4)进行气固分离；所述存储罐(6)与所述气固分离单元(4)相连接，用于存储所述气固分离单元(4)分离出的固体；所述气力输送单元(7)与所述存储罐(6)相连接，用于将存储于所述存储罐(6)中的固体进行输送。2.根据权利要求1所述的用于制备金属捕集剂的装置，其特征在于，所述成胶釜(1)与所述喷雾干燥塔(2)之间设置有泵，通过所述泵将所述成胶釜(1)中的浆料送入到所述喷雾干燥塔(2)中进行喷雾干燥。3.根据权利要求2所述的用于制备金属捕集剂的装置，其特征在于，所述泵为离心泵。4.根据权利要求1所述的用于制备金属捕集剂的装置，其特征在于，所述喷雾干燥塔(2)底部下料口通过螺旋输送器与焙烧炉(3)炉头连接。5.根据权利要求1所述的用于制备金属捕集剂的装置，其特征在于，所述气固分离单元(4)为布袋除尘器。6.根据权利要求1所述的用于制备金属捕集剂的装置，其特征在于，所述负压单元(5)为引风机。7.根据权利要求1所述的用于制备金属捕集剂的装置，其特征在于，所述焙烧炉(3)的炉尾与所述气固分离单元(4)相连接。8.根据权利要求1所述的用于制备金属捕集剂的装置，其特征在于，所述气力输送单元(7)包括集料部件和输送管道，所述集料部件设置在所述存储罐(6)的底部，集料部件的进料口通过输送管道与所述存储罐(6)的出料口连接，所述存储罐(6)中的固体颗粒能够在集料部件的驱动作用下从所述存储罐(6)的出料口通过输送管道进行输送。2CN109777469A说明书1/4页用于制备金属捕集剂的装置技术领域[0001]本发明涉及金属捕集剂，具体涉及一种用于制备金属捕集剂的装置。背景技术[0002]原油价格的不断攀升大幅度增加了炼厂的加工成本，目前，催化裂化为炼厂重油加工的重要手段，为了降低成本以使效益最大化，可以通过深度加工重质油和使用劣质油进行加工来实现。[0003]然而，劣质原油的重金属(如钒)含量一般较高。石油中的含钒化合物是一类非常复杂的金属络合物，一般以卟啉钒和非卟啉钒的形式存在。金属卟啉沸点一般在565-650℃之间，主要集中在渣油中，但因其挥发性较强，也会进入催化裂化馏分中。非卟啉金属化合物可能是与沥青质大分子缔合在一起的相对分子量小于400的化合物，其配体可能为4N，NO2S或4S；当沥青质大分子的三维结构被破坏以后，这些小分子就会被释放出来。钒对催化裂化催化剂的污染主要是钒对催化剂造成了不可逆的破坏。实验表明，平衡剂上沉积1000μg/g的钒足以对沸石造成损害，恶化产品分布。目前通常使用金属捕集剂进行重金属的捕集，以减少重金属(如钒)对裂化催化剂的破坏
