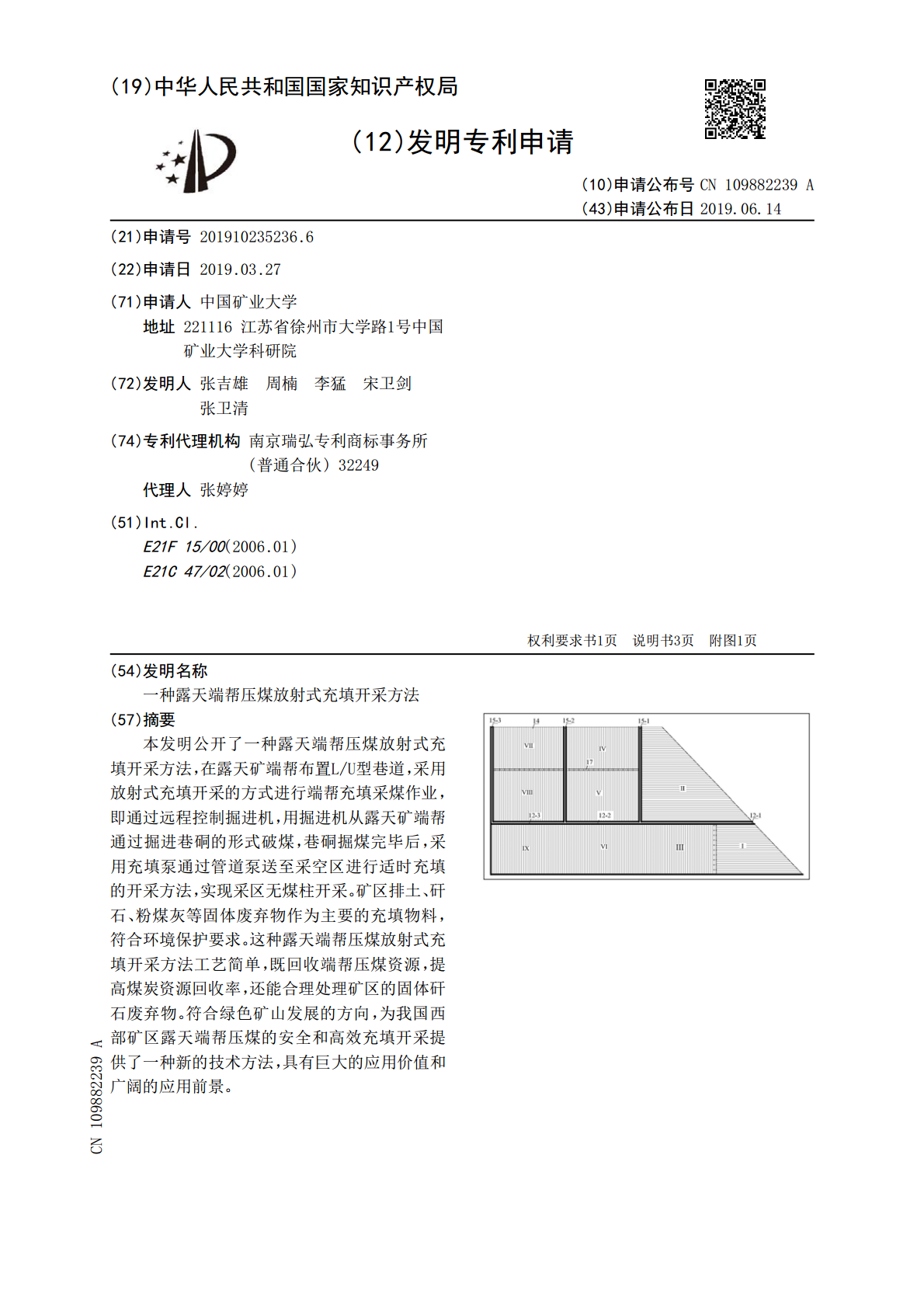

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109882239A(43)申请公布日2019.06.14(21)申请号201910235236.6(22)申请日2019.03.27(71)申请人中国矿业大学地址221116江苏省徐州市大学路1号中国矿业大学科研院(72)发明人张吉雄周楠李猛宋卫剑张卫清(74)专利代理机构南京瑞弘专利商标事务所(普通合伙)32249代理人张婷婷(51)Int.Cl.E21F15/00(2006.01)E21C47/02(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种露天端帮压煤放射式充填开采方法(57)摘要本发明公开了一种露天端帮压煤放射式充填开采方法，在露天矿端帮布置L/U型巷道，采用放射式充填开采的方式进行端帮充填采煤作业，即通过远程控制掘进机，用掘进机从露天矿端帮通过掘进巷硐的形式破煤，巷硐掘煤完毕后，采用充填泵通过管道泵送至采空区进行适时充填的开采方法，实现采区无煤柱开采。矿区排土、矸石、粉煤灰等固体废弃物作为主要的充填物料，符合环境保护要求。这种露天端帮压煤放射式充填开采方法工艺简单，既回收端帮压煤资源，提高煤炭资源回收率，还能合理处理矿区的固体矸石废弃物。符合绿色矿山发展的方向，为我国西部矿区露天端帮压煤的安全和高效充填开采提供了一种新的技术方法，具有巨大的应用价值和广阔的应用前景。CN109882239ACN109882239A权利要求书1/1页1.一种露天端帮压煤放射式充填开采方法，其特征在于：包括L/U型巷道布置、放射式充填采煤工艺；从露天矿端帮通过掘进机掘进L/U型巷道，作为运送煤炭的运输巷和回风巷，并进行支护；放射式充填采煤方法中，从L/U型巷道向垂直或斜交于巷道方向掘进充填巷，并进行放射式充填采煤作业，各充填巷在充填采煤作业过程中不进行支护。2.根据权利要求1所述的露天端帮压煤放射式充填开采方法，其特征在于：所述L/U型巷道为：所述回风巷分为水平若干段，将露天矿端帮分为上下两部分；每一段回风巷的末端上方垂直掘进一运输巷，相邻每两条运输巷与其之间的一段回风巷形成U型巷道，每条运输巷与下部已连通的回风巷均分别形成L型巷道。3.根据权利要求1所述的露天端帮压煤放射式充填开采方法，其特征在于：掘进机采用远程控制，通过远程操控系统对掘进机进行控制，掘进机的远程控制最远距离为300m。4.根据权利要求1所述的露天端帮压煤放射式充填开采方法，其特征在于：露天端帮压煤放射式充填开采方法的具体工艺为：a.将皮带输送机接在掘进机尾部，遥控进入充填巷进行割煤、落煤；b.由掘进机自动铲送至胶带输送机，将煤炭运送到端帮外，由装载机将煤炭运走；c.当充填巷采煤结束后，进行充填巷的充填作业，胶结充填材料输送采用泵送的方式，通过充填管路直接从地面泵送至充填区域。5.根据权利要求4所述的露天端帮压煤放射式充填开采方法，其特征在于：所述胶带输送机由电动滚筒驱动，胶带输送机机架每节长度20m，下部安装有两组行走轮，机组每前进20m，在巷硐口续接一节机架。6.根据权利要求4所述的露天端帮压煤放射式充填开采方法，其特征在于：所述胶结充填物料由露天矿排土和矸石、粉煤灰、水泥、生石灰和水组成，其质量百分比为矸石45.5wt.％、粉煤灰40wt.％、水泥10wt.％、生石灰4.5wt.％，将其混合均匀，加水配成浓度为76wt.％的胶结充填物料。7.根据权利要求1所述的露天端帮压煤放射式充填开采方法，其特征在于：端帮压煤放射式充填开采方法的具体充填巷接替顺序为：每开采完一条，即对其进行充填，间隔5条巷道依次开采充填巷，并依次及时进行充填，以此类推，直到整个设计区域开采完毕。8.权利要求1所述的露天端帮压煤放射式充填开采方法，其特征在于：采煤区域之间间隔20-30m的煤柱。9.根据权利要求1所述的露天端帮压煤放射式充填开采方法，其特征在于：，该方法采用抽出式通风方式，在L/U型巷道出口处布置一台抽出式通风机；各充填巷采用压入式局部通风方式，在支巷硐口外胶带输送机架上安装一台局部通风机，用阻燃风筒向工作面供风，机组每前进20m，延接一节20m风筒。2CN109882239A说明书1/3页一种露天端帮压煤放射式充填开采方法技术领域[0001]本发明属于煤炭开采技术领域，具体涉及一种露天端帮压煤放射式充填开采方法，尤其是一种露天端帮压煤资源回收的开采方法，有效提高资源回收率，保护环境，符合绿色开采要求。背景技术[0002]我国西部地区分布着许多露天煤矿，部分露天煤矿因为开采强度大，开采时间长，露天境界内易开采的煤炭资源已经基本被开采完毕。但是，矿坑边坡压占大量煤炭资源，如果放弃不采会造成煤炭资源的严重浪费，随着露天矿的生产以及内部排土的同时进行，边坡高度逐渐变低直至消失，如果
