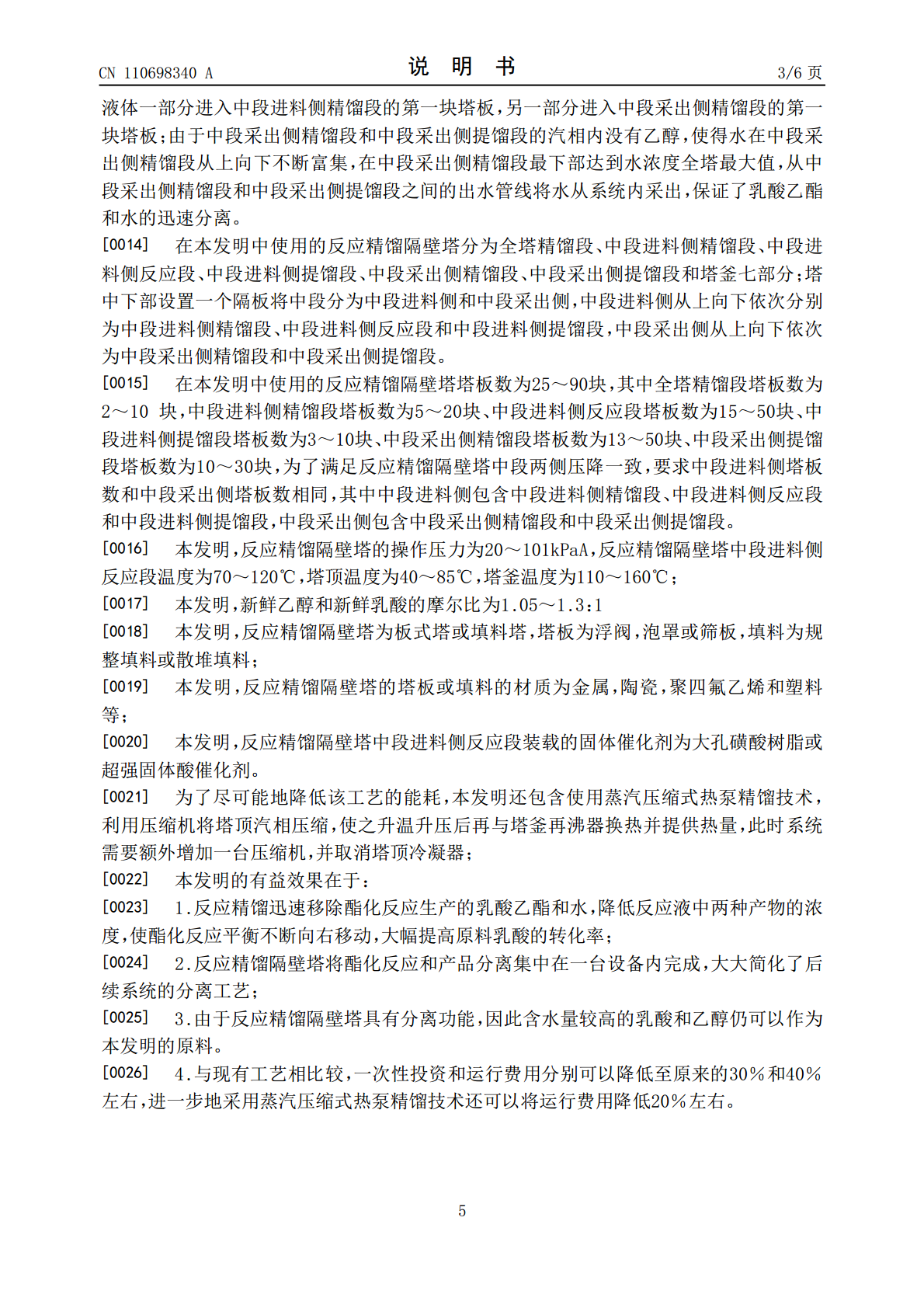

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110698340A(43)申请公布日2020.01.17(21)申请号201910997743.3B01D3/14(2006.01)(22)申请日2019.10.21B01D3/32(2006.01)B01D3/42(2006.01)(71)申请人天津大学B01J8/00(2006.01)地址300072天津市南开区卫津路92号(72)发明人刘辉谢省宾成洁刘春江魏东旭付娜韦昌鹏胡清郭凯朱冠宇(74)专利代理机构天津市北洋有限责任专利代理事务所12201代理人程小艳(51)Int.Cl.C07C67/08(2006.01)C07C69/68(2006.01)C07C67/54(2006.01)B01D3/00(2006.01)权利要求书1页说明书6页附图3页(54)发明名称一种反应精馏隔壁塔技术生产乳酸乙酯的工艺方法(57)摘要本发明提出了一种利用反应精馏隔壁塔技术生产乳酸乙酯的工艺方法，该工艺在一个反应精馏隔壁塔内完成乳酸乙酯的生产，乳酸和乙醇在反应精馏隔壁塔的中段进料侧反应段内完成酯化反应生成乳酸乙酯和水，通过中段采出侧精馏段完成乙醇和酯化产物水的分离，同时在中段进料侧提馏段和中段采出侧提馏段实现乳酸乙酯提纯，最终在塔底获得食品级乳酸乙酯产品。与现有技术相比较，本工艺具有乳酸乙酯产品收率高，设备高度集成，工艺流程短，一次性投资和运行费用低等优点。CN110698340ACN110698340A权利要求书1/1页1.一种反应精馏隔壁塔技术生产乳酸乙酯的工艺方法，其特征在于：在一个反应精馏隔壁塔内完成乳酸乙酯的生产，乳酸和乙醇在反应精馏隔壁塔的中段进料侧反应段完成酯化反应生成乳酸乙酯和水，通过中段采出侧精馏段完成乙醇和酯化产物水的分离，同时在中段进料侧提馏段和中段采出侧提馏段实现乳酸乙酯提纯，最终在塔底获得食品级乳酸乙酯产品。2.如权利要求1所述的反应精馏隔壁塔技术生产乳酸乙酯的工艺方法，其特征在于：反应精馏隔壁塔分为七个区域，分别为全塔精馏段、中段进料侧精馏段、中段进料侧反应段、中段进料侧提馏段、中段采出侧精馏段、中段采出侧提馏段和塔釜，塔中下部设置一个隔板将中段分为中段进料侧和中段采出侧，中段进料侧从上向下依次分别为中段进料侧精馏段、中段进料侧反应段和中段进料侧提馏段，中段采出侧从上向下依次为中段采出侧精馏段和中段采出侧提馏段，中段进料侧塔板数和中段采出侧塔板数相同。3.如权利要求1所述的反应精馏隔壁塔技术生产乳酸乙酯的工艺方法，其特征在于：新鲜乳酸管线连接至中段进料侧反应段上部，新鲜乙醇管线连接至中段进料侧反应段下部，中段采出侧精馏段和中段采出侧提馏段之间设置采出水管线。4.如权利要求1所述的反应精馏隔壁塔技术生产乳酸乙酯的工艺方法，其特征在于：反应精馏隔壁塔塔板数为25～90块，其中全塔精馏段塔板数为2～10块，中段进料侧精馏段塔板数为5～20块、中段进料侧反应段塔板数为15～50块、中段进料侧提馏段塔板数为3～10块、中段采出侧精馏段塔板数为13～50块、中段采出侧提馏段塔板数为10～30块。5.如权利要求1所述的反应精馏隔壁塔技术生产乳酸乙酯的工艺方法，其特征在于：反应精馏隔壁塔的操作压力为20～101kPaA，应精馏隔壁塔中段进料侧反应段温度为70～120℃，塔顶温度为40～85℃，塔釜温度为110～160℃。6.如权利要求3所述的反应精馏隔壁塔技术生产乳酸乙酯的工艺方法，其特征在于：新鲜乙醇和新鲜乳酸的摩尔比为1.05～1.3：1。7.如权利要求1所述的反应精馏隔壁塔技术生产乳酸乙酯的工艺方法，其特征在于：反应精馏塔隔壁塔为板式塔或填料塔，塔板为浮阀，泡罩或筛板，填料为规整填料或散堆填料。8.如权利要求1中所述的反应精馏隔壁塔技术生产乳酸乙酯的工艺方法，其特征在于：反应精馏塔隔壁塔的塔板或填料的材质采用金属，陶瓷，聚四氟乙烯和塑料中任一种。9.如权利要求1中所述的反应精馏隔壁塔技术生产乳酸乙酯的工艺方法，其特征在于：反应精馏隔壁塔中段进料侧反应段装载的固体催化剂为大孔磺酸树脂或超强固体酸催化剂。10.如权利要求1中所述的反应精馏隔壁塔技术生产乳酸乙酯的工艺方法，其特征在于：使用压缩机将塔顶汽相压缩，使之升温升压后再与塔釜再沸器器换热并提供热量。2CN110698340A说明书1/6页一种反应精馏隔壁塔技术生产乳酸乙酯的工艺方法技术领域[0001]本发明属于有机溶剂合成技术领域，涉及一种连续化生产乳酸乙酯的方法，特别涉及一种反应精馏隔壁塔技术生产乳酸乙酯工艺方法。背景技术[0002]乳酸乙酯也称2-羟基丙酸乙酯，分子式为C5H10O3，相对分子质量为118.13，熔点-26℃，沸点154.5，为无色液体，具有氮醚样、白脱样香气，与水完全
