一种稀土废水的处理回收工艺.pdf

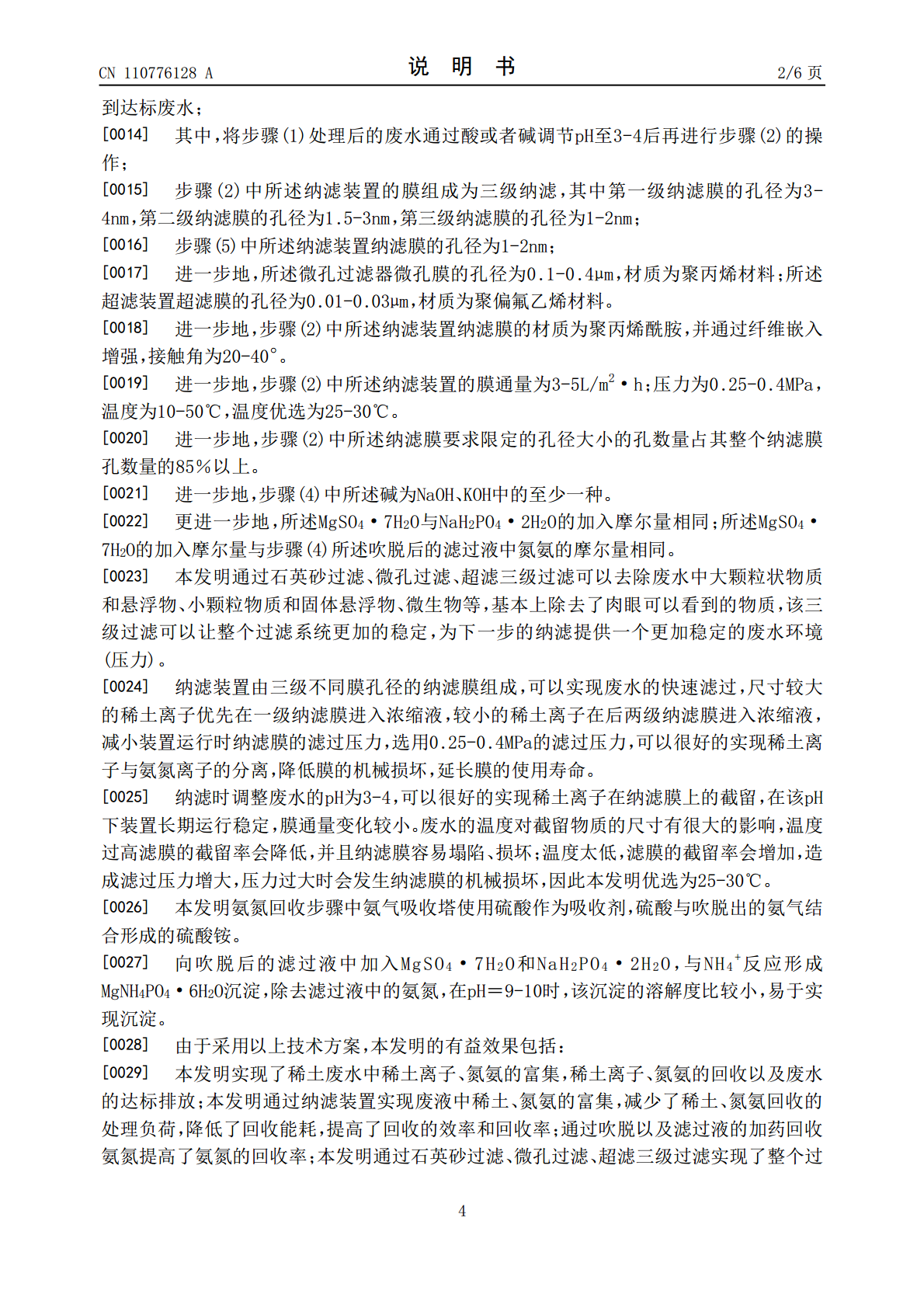

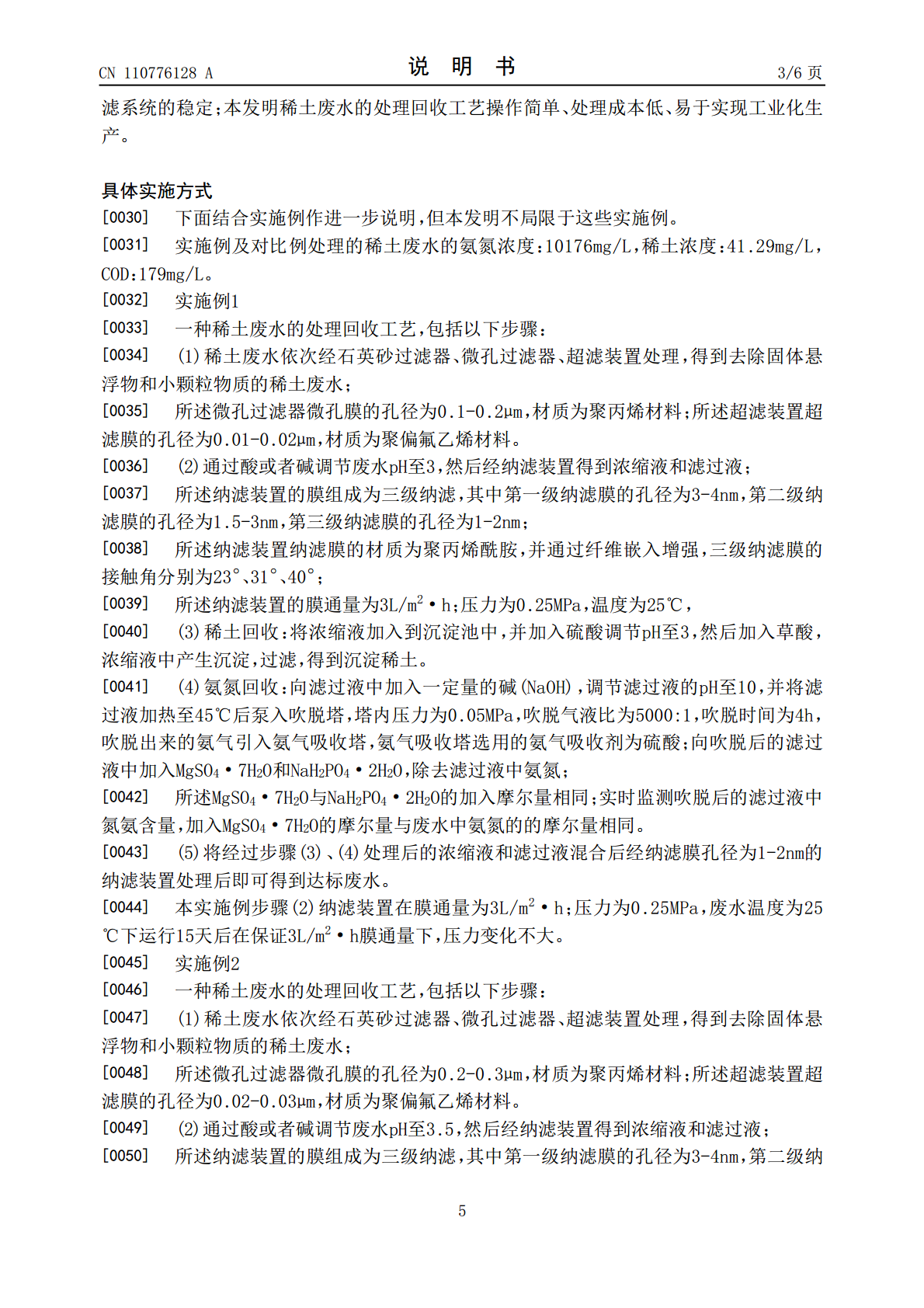

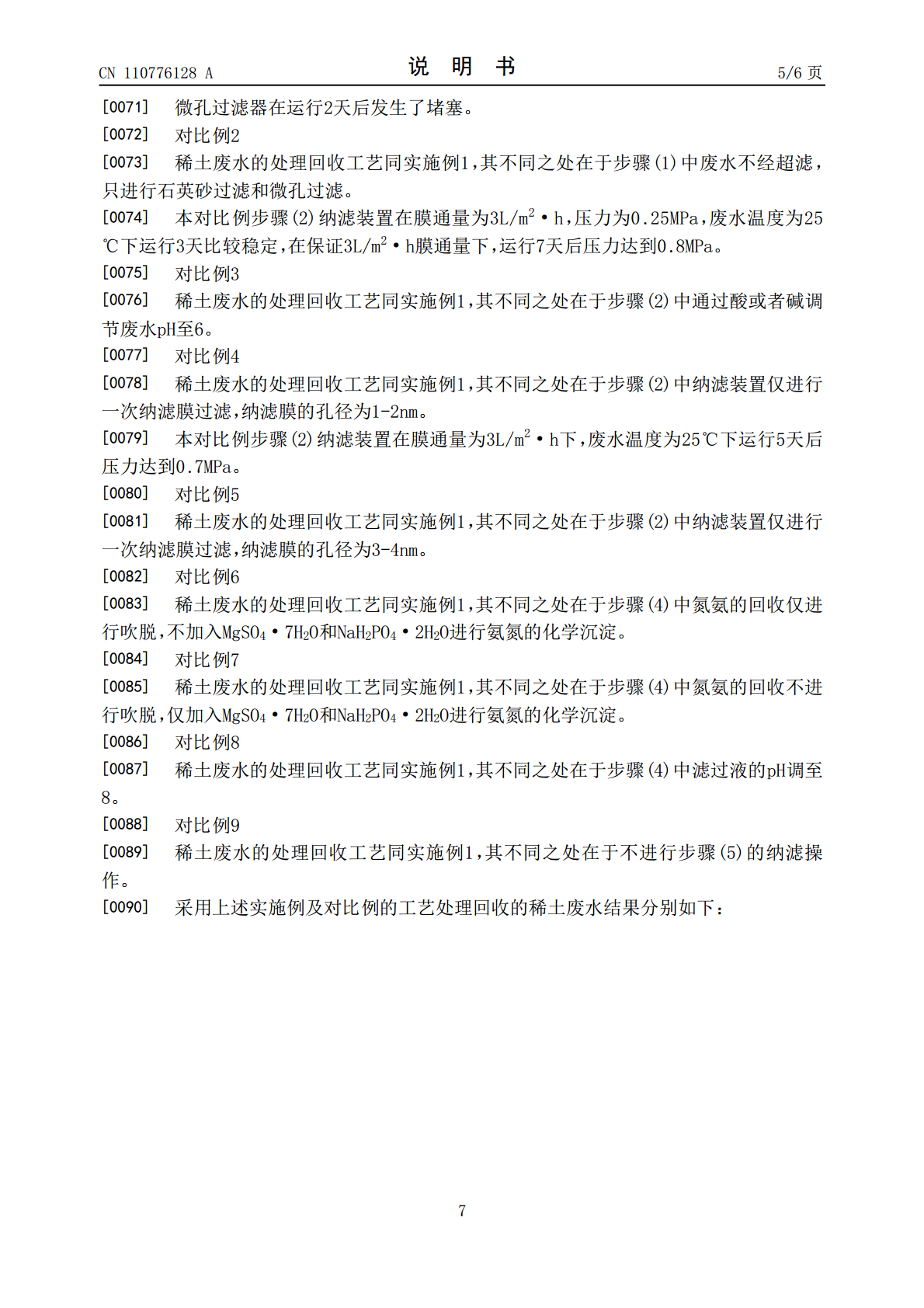

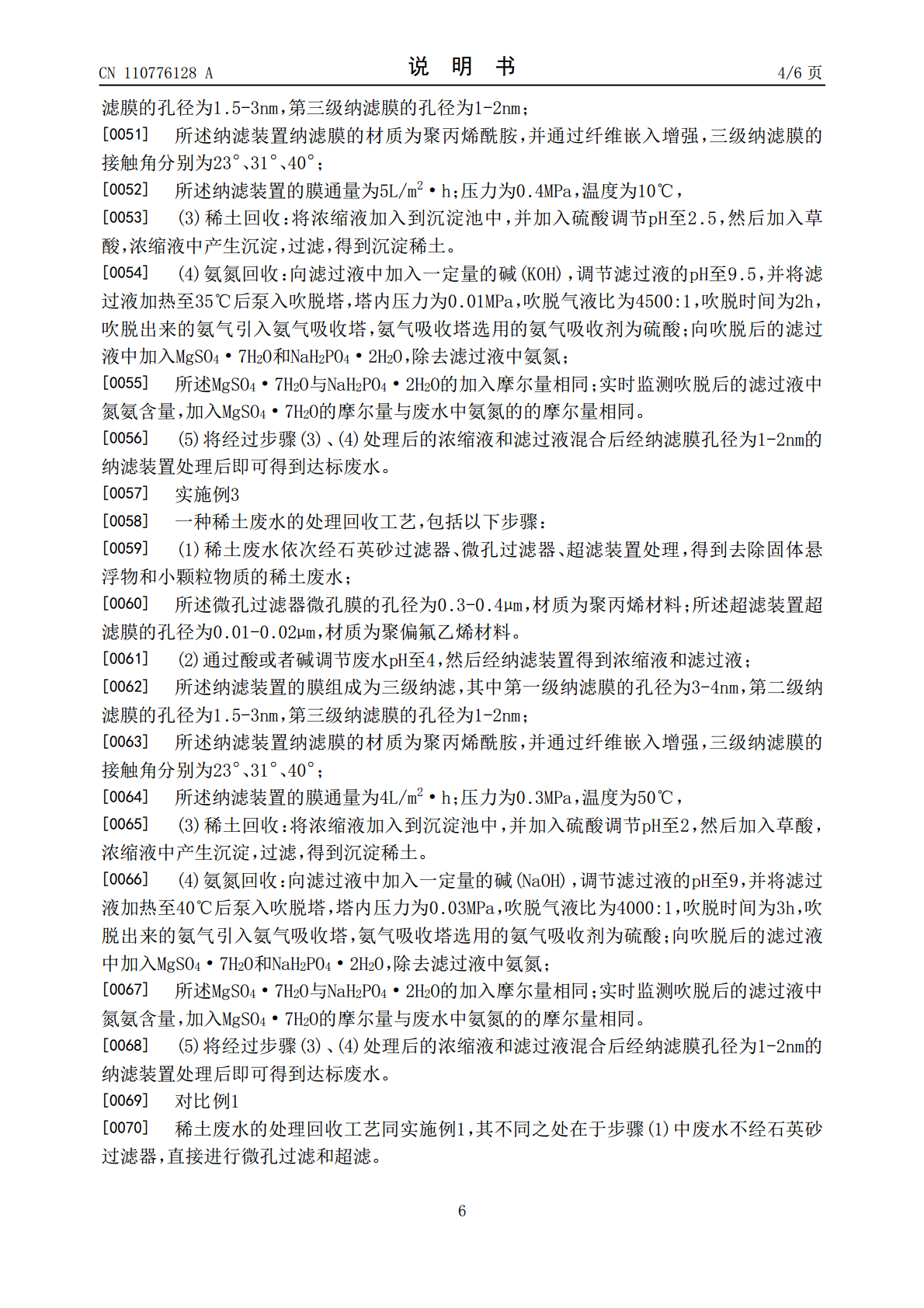

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110776128A(43)申请公布日2020.02.11(21)申请号201810855112.3(22)申请日2018.07.31(71)申请人中铝稀土（江苏）有限公司地址215500江苏省苏州市常熟市虞山镇联丰路58号5楼中铝稀土（江苏）有限公司(72)发明人邱光怀黄华勇安恩法秦文忠陆梅祝裕炜王珂涂长东谢曜胡彦(51)Int.Cl.C02F9/04(2006.01)C02F101/16(2006.01)C02F103/16(2006.01)权利要求书1页说明书6页(54)发明名称一种稀土废水的处理回收工艺(57)摘要本发明公开了一种稀土废水的处理回收工艺，稀土废水经石英砂过滤器、微孔过滤器、超滤装置过滤，稀土与氮氨的富集，稀土回收，氮氨吸收等操作，实现了稀土废水中稀土离子、氮氨的富集以及稀土离子、氮氨的回收以及废水的达标排放；本发明通过纳滤装置实现废液中稀土、氮氨的富集，减少了稀土、氮氨回收的处理负荷，降低了回收能耗，提高了回收的效率和回收率；通过吹脱以及滤过液的加药回收氨氮提高了氨氮的回收率；本发明通过石英砂过滤、微孔过滤、超滤三级过滤实现了整个过滤系统的稳定；本发明稀土废水的处理回收工艺操作简单、处理成本低、易于实现工业化生产。CN110776128ACN110776128A权利要求书1/1页1.一种稀土废水的处理回收工艺，其特征在于，包括以下步骤：(1)稀土废水依次经石英砂过滤器、微孔过滤器、超滤装置处理，得到去除固体悬浮物和小颗粒物质的稀土废水；(2)将经步骤(1)处理得到的废水经纳滤装置得到浓缩液和滤过液；(3)稀土回收：将浓缩液加入到沉淀池中，并加入硫酸调节pH至2-3，然后加入草酸，浓缩液中产生沉淀，过滤，得到沉淀稀土；(4)氨氮回收：向滤过液中加入一定量的碱，调节滤过液的pH至9-10，并将滤过液加热至35-45℃后泵入吹脱塔，塔内压力为0.01-0.05MPa，吹脱气液比为(4000-5000):1，吹脱时间为2-4h，吹脱出来的氨气引入氨气吸收塔，氨气吸收塔选用的氨气吸收剂为硫酸；向吹脱后的滤过液中加入MgSO4·7H2O和NaH2PO4·2H2O，除去滤过液中的氨氮；(5)将经过步骤(3)、(4)处理后的浓缩液和滤过液混合后经纳滤装置处理即可得到达标废水；其中，将步骤(1)处理后的废水通过酸或者碱调节pH至3-4后再进行步骤(2)的操作；步骤(2)中所述纳滤装置的膜组成为三级纳滤，其中第一级纳滤膜的孔径为3-4nm，第二级纳滤膜的孔径为1.5-3nm，第三级纳滤膜的孔径为1-2nm；步骤(5)中所述纳滤装置纳滤膜的孔径为1-2nm。2.根据权利要求1所述的一种稀土废水的处理回收工艺，其特征在于，所述微孔过滤器微孔膜的孔径为0.1-0.4μm，材质为聚丙烯材料；所述超滤装置超滤膜的孔径为0.01-0.03μm，材质为聚偏氟乙烯材料。3.根据权利要求1所述的一种稀土废水的处理回收工艺，其特征在于，步骤(2)中所述纳滤装置纳滤膜的材质为聚丙烯酰胺，并通过纤维嵌入增强，接触角为20-40°。4.根据权利要求1所述的一种稀土废水的处理回收工艺，其特征在于，步骤(2)中所述纳滤装置的膜通量为3-5L/m2·h；压力为0.25-0.4MPa，温度为10-50℃，温度优选为25-30℃。5.根据权利要求1所述的一种稀土废水的处理回收工艺，其特征在于，所述步骤(2)中的纳滤膜要求限定的孔径大小的孔数量占其整个纳滤膜孔数量的85％以上。6.根据权利要求1所述的一种稀土废水的处理回收工艺，其特征在于，所述步骤(4)中所述的碱为NaOH、KOH中的至少一种。7.根据权利要求1所述的一种稀土废水的处理回收工艺，其特征在于，所述MgSO4·7H2O与NaH2PO4·2H2O的加入摩尔量相同；所述MgSO4·7H2O的加入摩尔量与步骤(4)所述吹脱后的滤过液中氮氨的摩尔量相同。2CN110776128A说明书1/6页一种稀土废水的处理回收工艺技术领域[0001]本发明涉及稀土废水处理领域，特别是涉及一种稀土废水的处理回收工艺。背景技术[0002]虽然中国稀土资源分布广、储量丰富、稀土种类齐全，为中国稀土工业的发展奠定了坚实的基础，然而在发展过程中，中国的稀土行业存在许多问题，稀土冶炼过程中产生了大量的废水，废水含有大量的稀土元素和氨氮，如不及时有效处理不仅会造成宝贵稀土资源的浪费，而且会造成严重的环境污染。稀土废水量大，成分复杂含有大量污染物质，稀土冶炼中废水的污染问题日趋突出，成为制约稀土产业发展的重要影响因素。稀土产业要得到进一步发展，就要早日解决稀土废水中稀土的回收以及废水的治理问题。[0003]发明专利CN102260000B提供了一种氯化铵稀
