一种粉煤热解焦油组合床加氢装置及方法.pdf

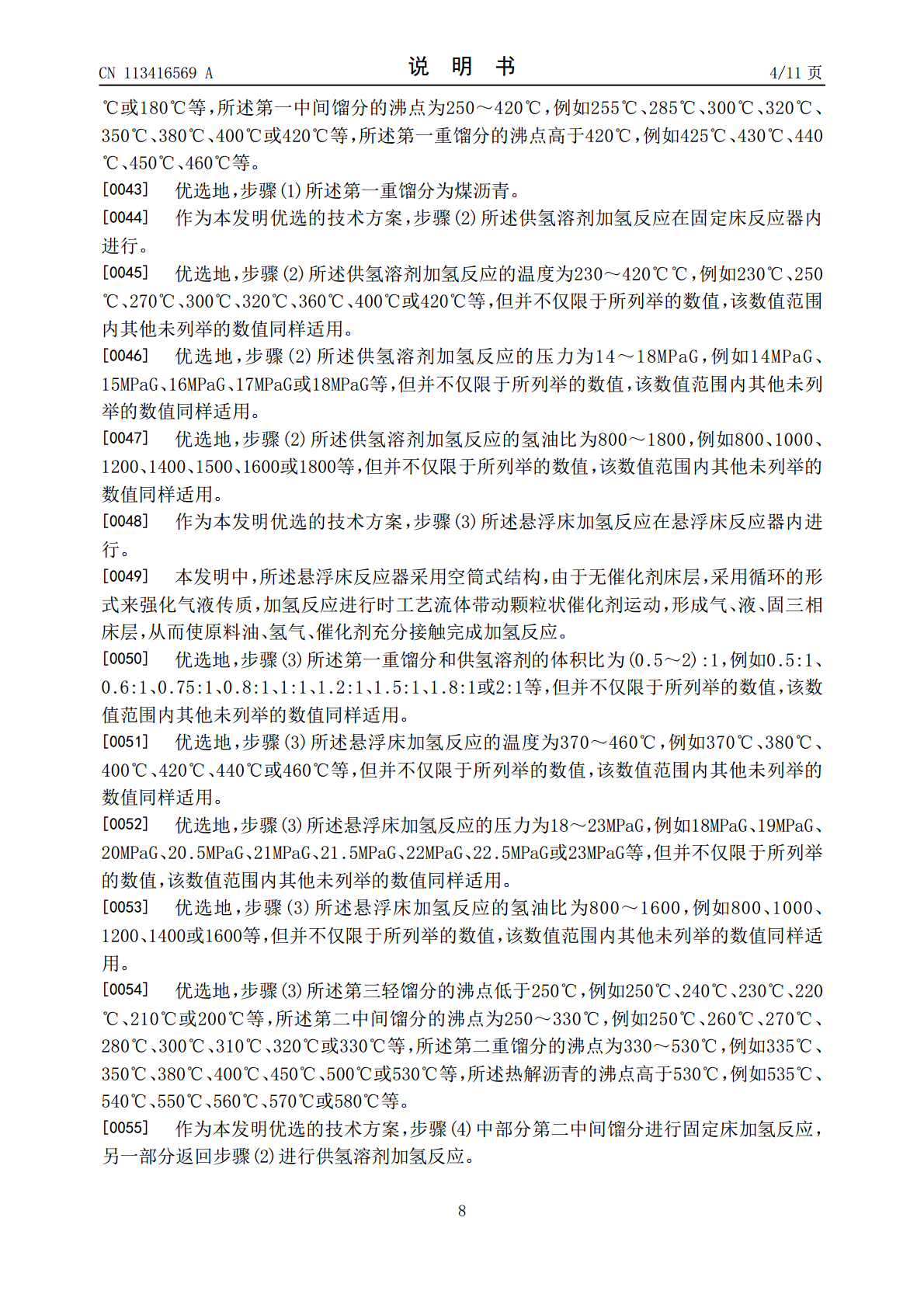

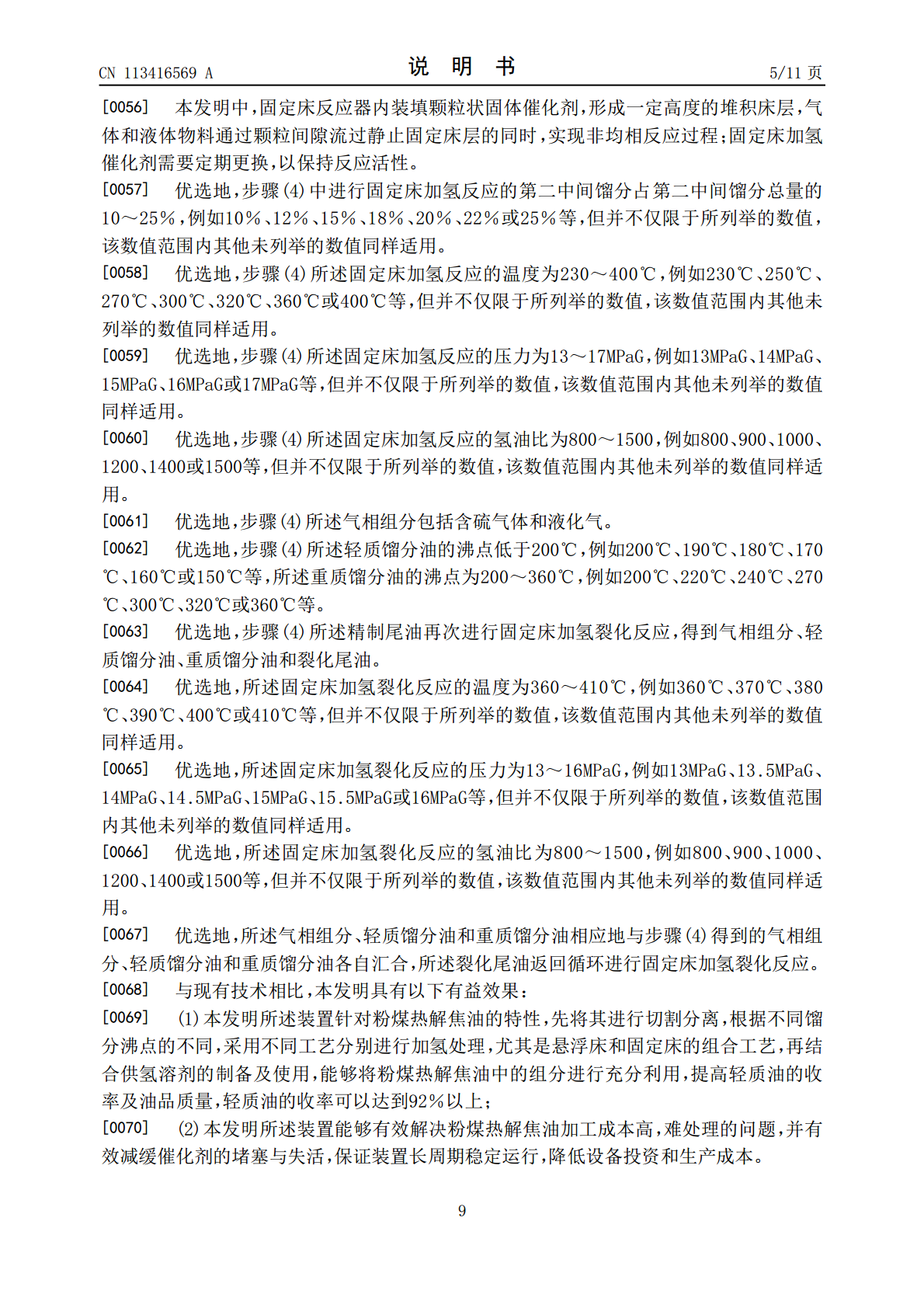

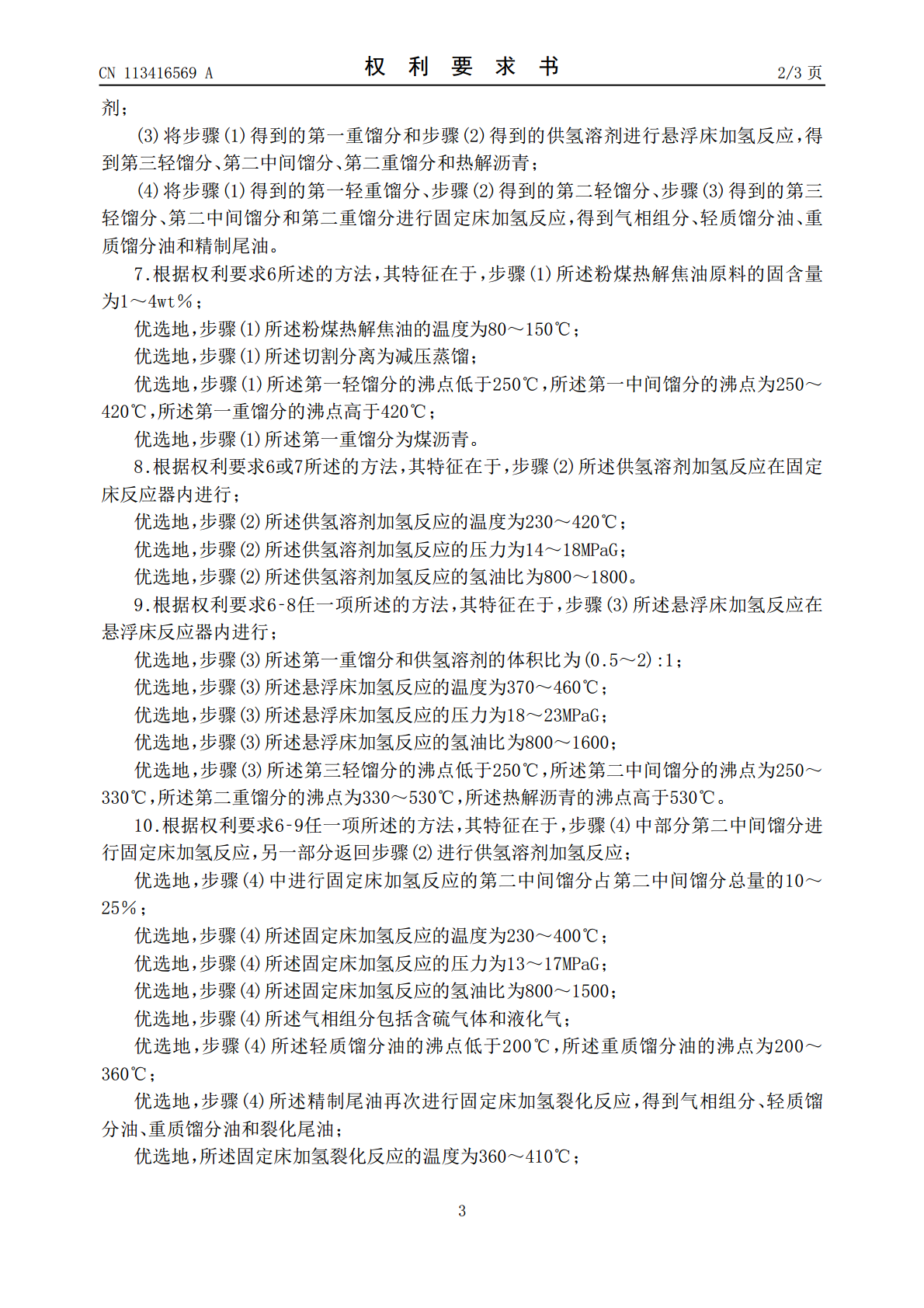

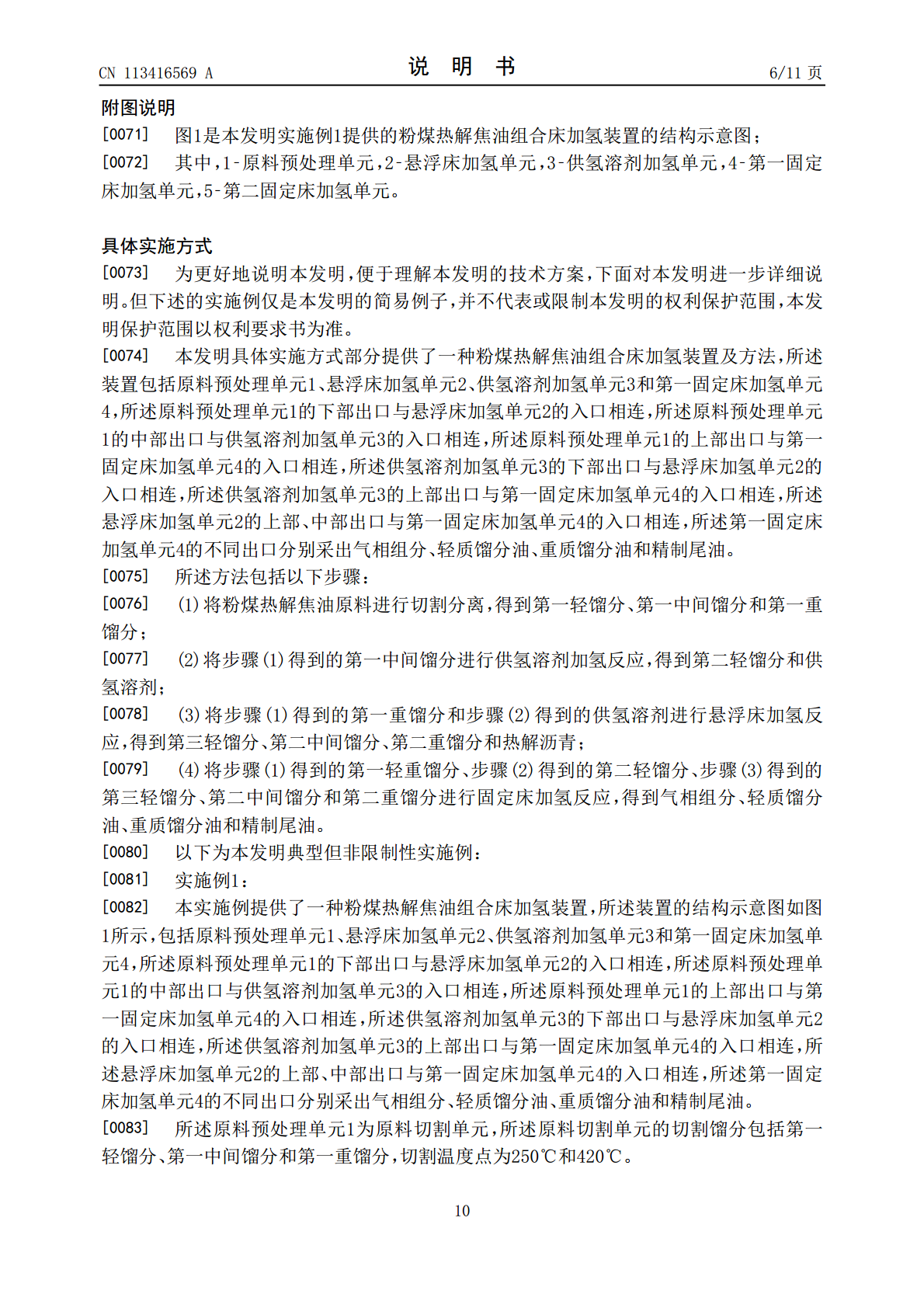

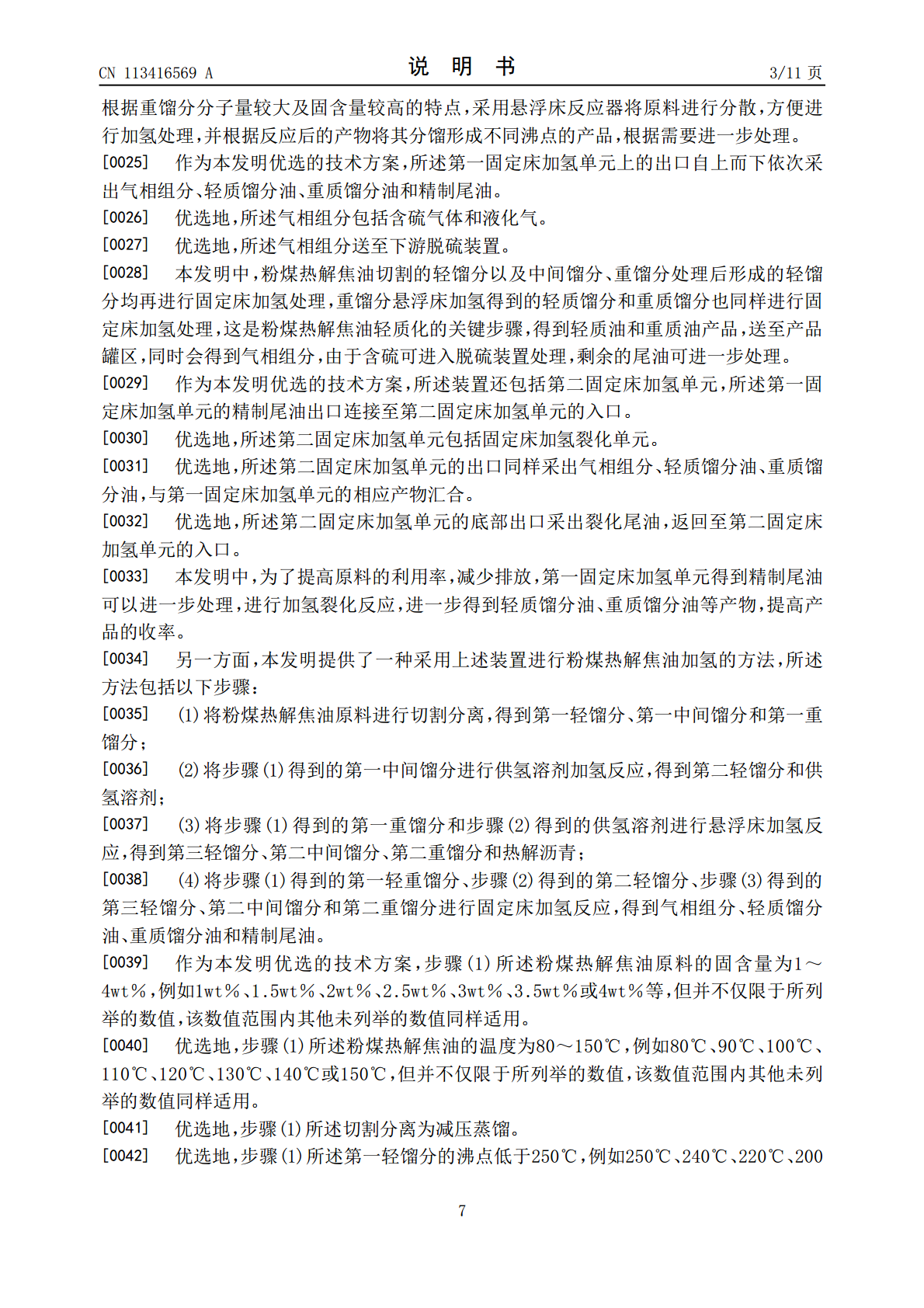

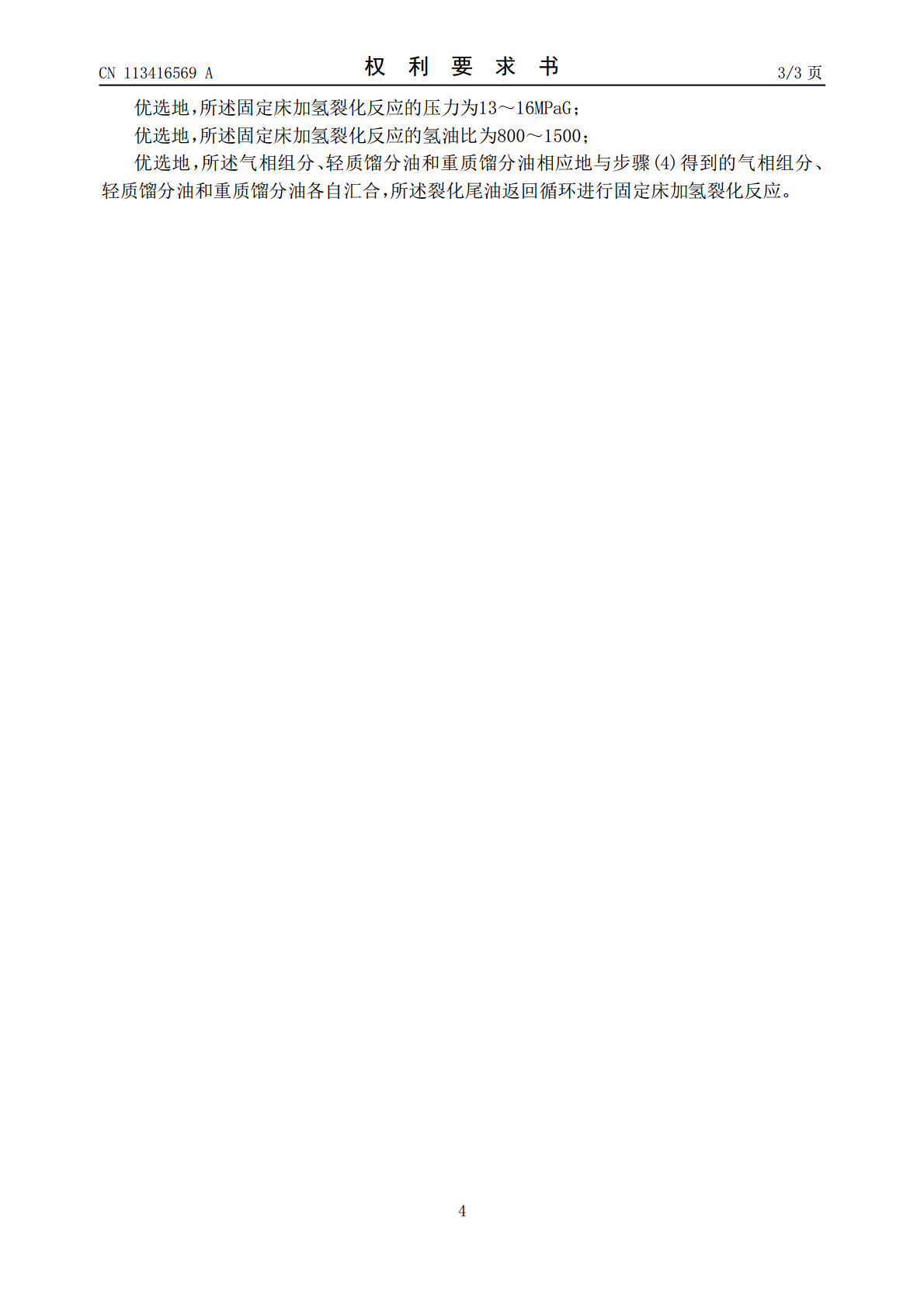

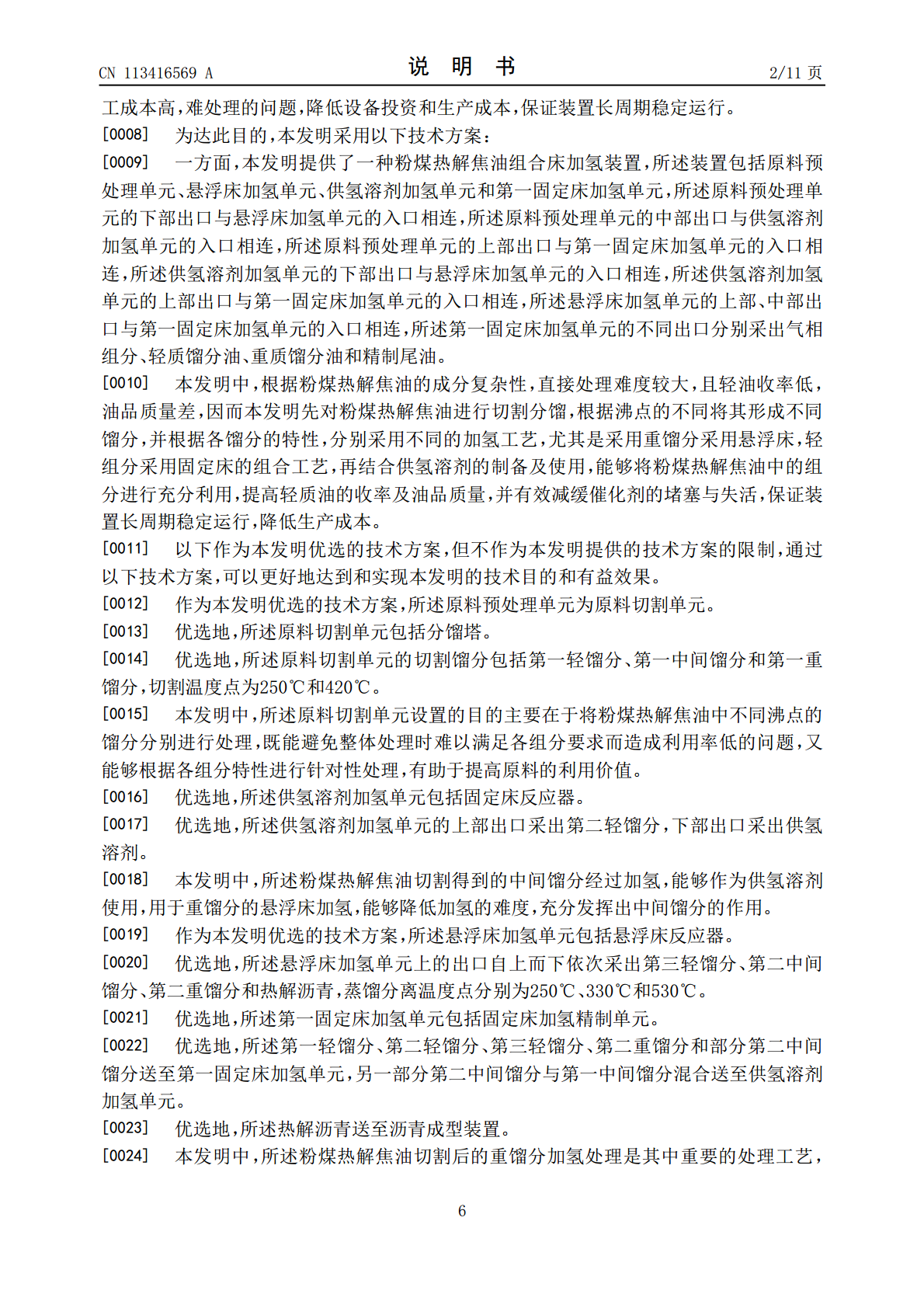

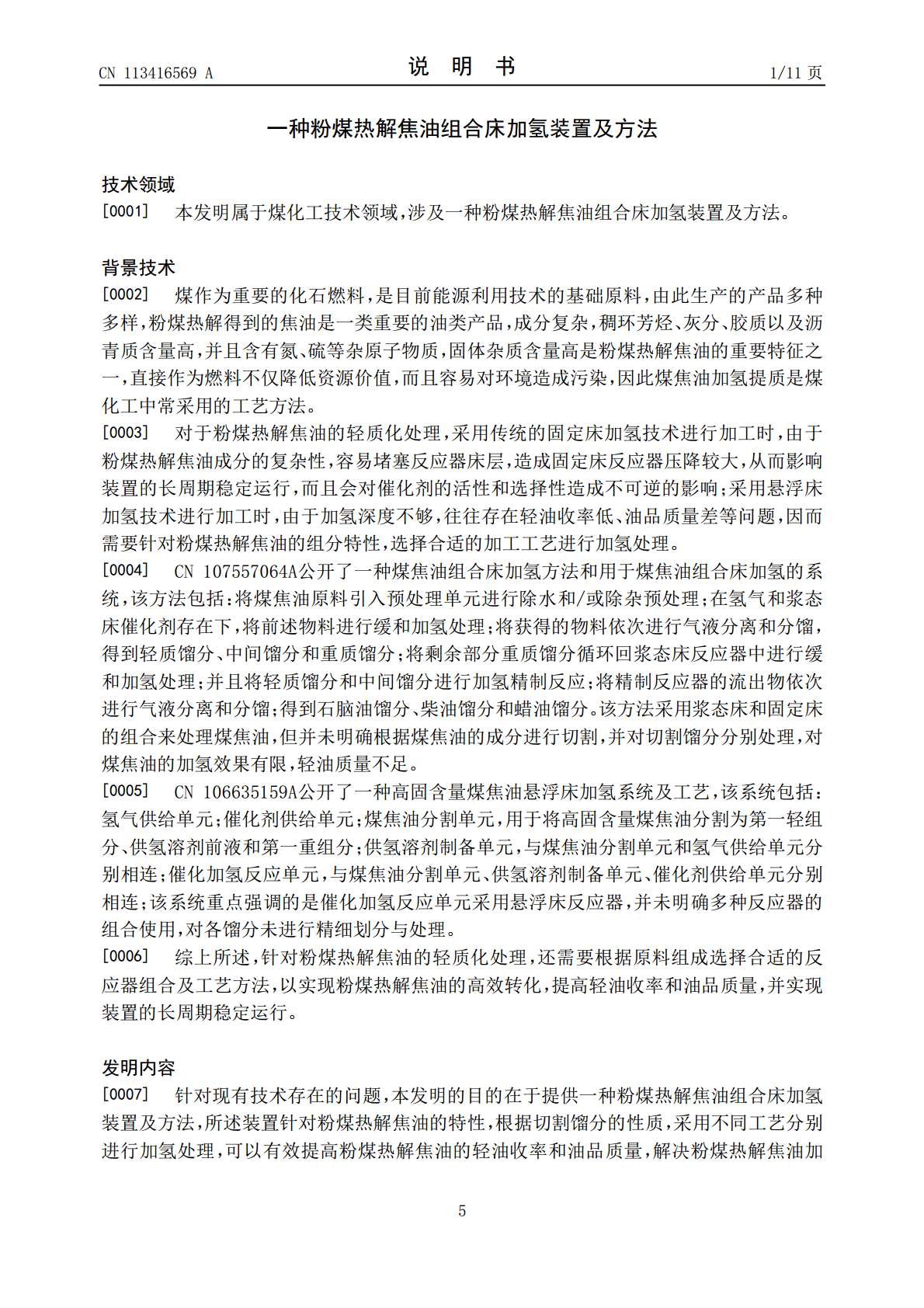

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113416569A(43)申请公布日2021.09.21(21)申请号202110728913.5B01J8/02(2006.01)(22)申请日2021.06.29B01D53/00(2006.01)(71)申请人胜帮科技股份有限公司地址201210上海市浦东新区中国（上海）自由贸易试验区申江路5709号1幢(72)发明人贺霞王庆元曹黎黄云(74)专利代理机构北京品源专利代理有限公司11332代理人王艳斋(51)Int.Cl.C10C1/20(2006.01)C10C1/04(2006.01)B01D3/00(2006.01)B01D3/14(2006.01)B01D3/42(2006.01)权利要求书3页说明书11页附图1页(54)发明名称一种粉煤热解焦油组合床加氢装置及方法(57)摘要本发明提供了一种粉煤热解焦油组合床加氢装置及方法，所述装置包括原料预处理单元、悬浮床加氢单元、供氢溶剂加氢单元和第一固定床加氢单元，原料预处理单元下部出口、中部出口和上部出口对应与悬浮床加氢单元、供氢溶剂加氢单元和第一固定床加氢单元相连，供氢溶剂加氢单元下部出口与悬浮床加氢单元相连，其上部出口与第一固定床加氢单元相连，悬浮床加氢单元的上部、中部出口与第一固定床加氢单元相连。本发明针对粉煤热解焦油的特性，先切割分离，根据馏分沸点的不同，采用不同工艺分别进行加氢处理，将粉煤热解焦油中的组分充分利用，提高轻质油收率及油品质量；所述装置能有效解决加工成本高，难处理的问题，保证装置长周期稳定运行。CN113416569ACN113416569A权利要求书1/3页1.一种粉煤热解焦油组合床加氢装置，其特征在于，所述装置包括原料预处理单元、悬浮床加氢单元、供氢溶剂加氢单元和第一固定床加氢单元，所述原料预处理单元的下部出口与悬浮床加氢单元的入口相连，所述原料预处理单元的中部出口与供氢溶剂加氢单元的入口相连，所述原料预处理单元的上部出口与第一固定床加氢单元的入口相连，所述供氢溶剂加氢单元的下部出口与悬浮床加氢单元的入口相连，所述供氢溶剂加氢单元的上部出口与第一固定床加氢单元的入口相连，所述悬浮床加氢单元的上部、中部出口与第一固定床加氢单元的入口相连，所述第一固定床加氢单元的不同出口分别采出气相组分、轻质馏分油、重质馏分油和精制尾油。2.根据权利要求1所述的装置，其特征在于，所述原料预处理单元为原料切割单元；优选地，所述原料切割单元包括分馏塔；优选地，所述原料切割单元的切割馏分包括第一轻馏分、第一中间馏分和第一重馏分，切割温度点为250℃和420℃；优选地，所述供氢溶剂加氢单元包括固定床反应器；优选地，所述供氢溶剂加氢单元的上部出口采出第二轻馏分，下部出口采出供氢溶剂。3.根据权利要求1或2所述的装置，其特征在于，所述悬浮床加氢单元包括悬浮床反应器；优选地，所述悬浮床加氢单元上的出口自上而下依次采出第三轻馏分、第二中间馏分、第二重馏分和热解沥青，蒸馏分离温度点分别为250℃、330℃和530℃；优选地，所述第一固定床加氢单元包括固定床加氢精制单元；优选地，所述第一轻馏分、第二轻馏分、第三轻馏分、第二重馏分和部分第二中间馏分送至第一固定床加氢单元，另一部分第二中间馏分与第一中间馏分混合送至供氢溶剂加氢单元；优选地，所述热解沥青送至沥青成型装置。4.根据权利要求1‑3任一项所述的装置，其特征在于，所述第一固定床加氢单元上的出口自上而下依次采出气相组分、轻质馏分油、重质馏分油和精制尾油；优选地，所述气相组分包括含硫气体和液化气；优选地，所述气相组分送至下游脱硫装置。5.根据权利要求1‑4任一项所述的装置，其特征在于，所述装置还包括第二固定床加氢单元，所述第一固定床加氢单元的精制尾油出口连接至第二固定床加氢单元的入口；优选地，所述第二固定床加氢单元包括固定床加氢裂化单元；优选地，所述第二固定床加氢单元的出口同样采出气相组分、轻质馏分油、重质馏分油，与第一固定床加氢单元的相应产物汇合；优选地，所述第二固定床加氢单元的底部出口采出裂化尾油，返回至第二固定床加氢单元的入口。6.一种采用权利要求1‑5任一项所述的装置进行粉煤热解焦油加氢的方法，其特征在于，所述方法包括以下步骤：(1)将粉煤热解焦油原料进行切割分离，得到第一轻馏分、第一中间馏分和第一重馏分；(2)将步骤(1)得到的第一中间馏分进行供氢溶剂加氢反应，得到第二轻馏分和供氢溶2CN113416569A权利要求书2/3页剂；(3)将步骤(1)得到的第一重馏分和步骤(2)得到的供氢溶剂进行悬浮床加氢反应，得到第三轻馏分、第二中间馏分、第二重馏分和热解沥青；(4)将步骤(1)得到的第一轻重馏分、步骤(2)得到的第二轻馏分、步骤(3)得到的第三轻
