一种废旧电池的高效预处理回收设备.pdf

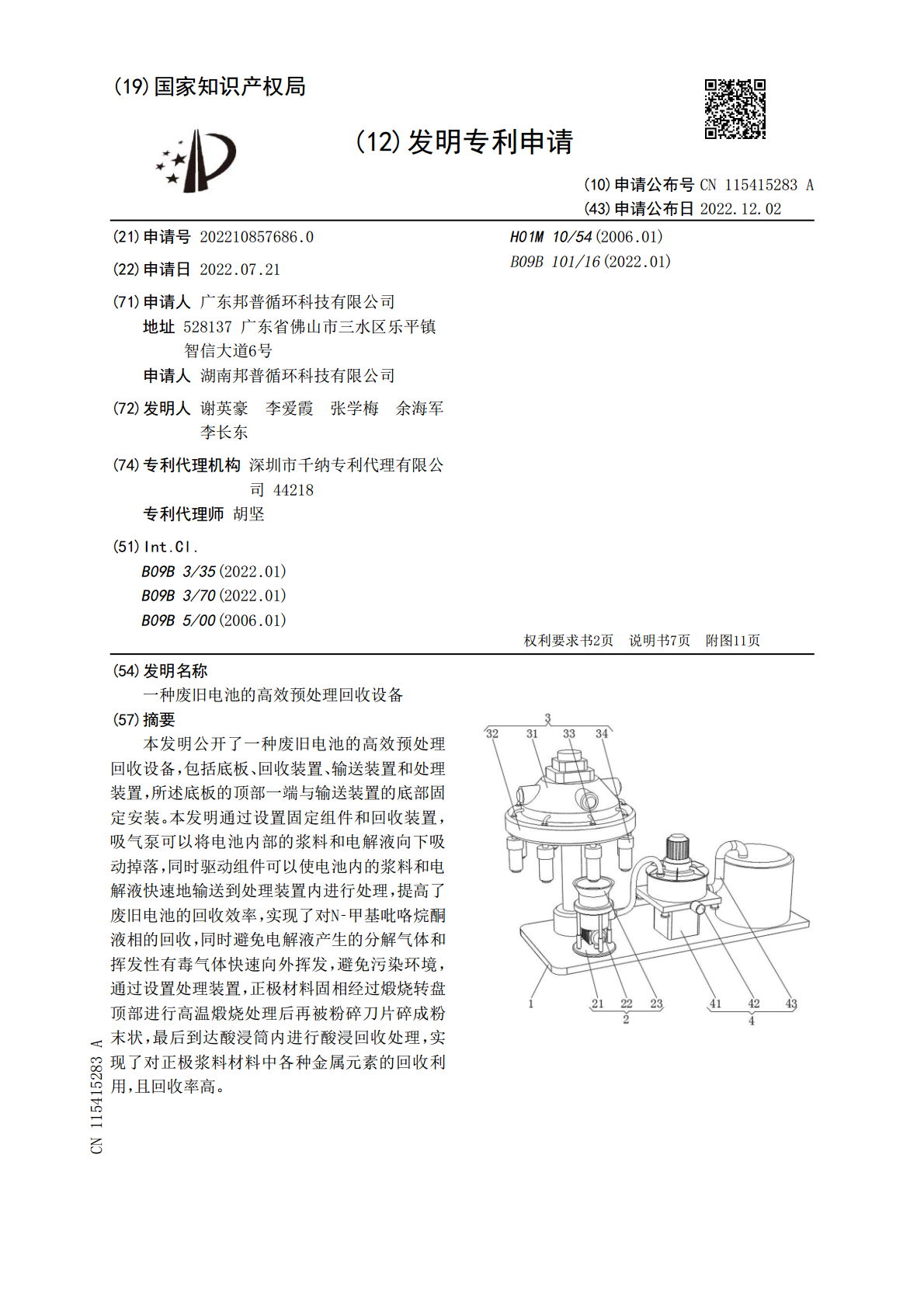

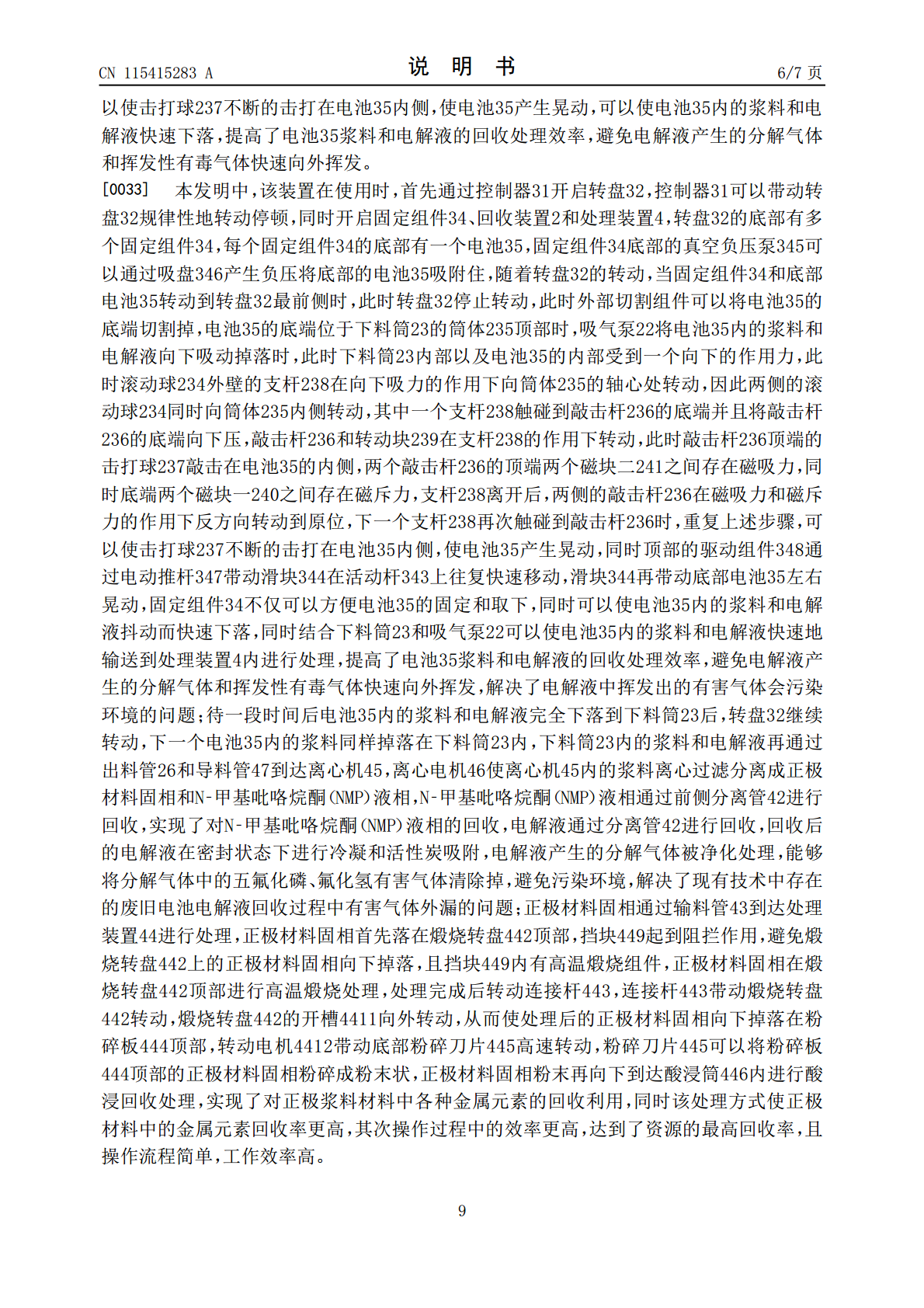

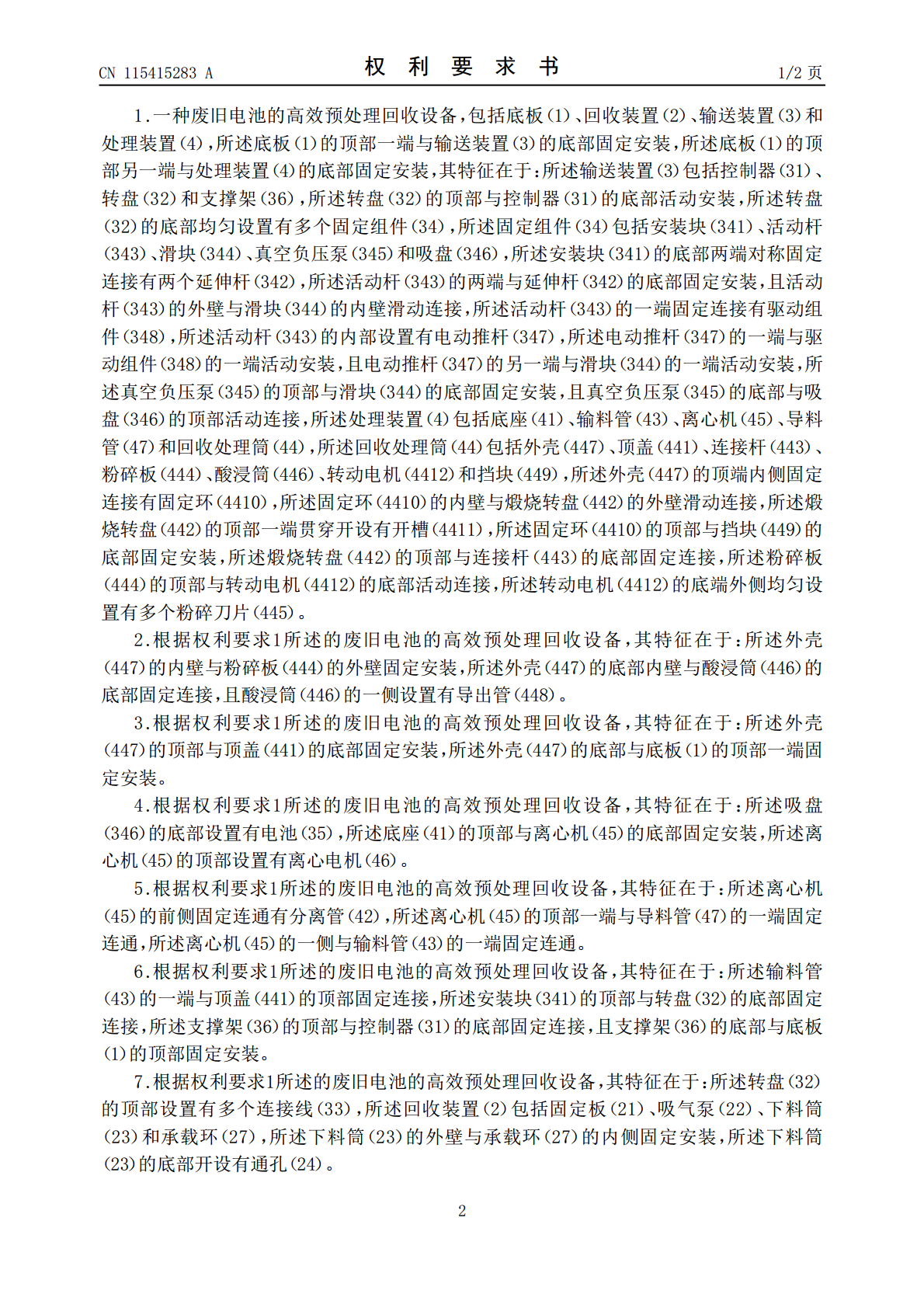

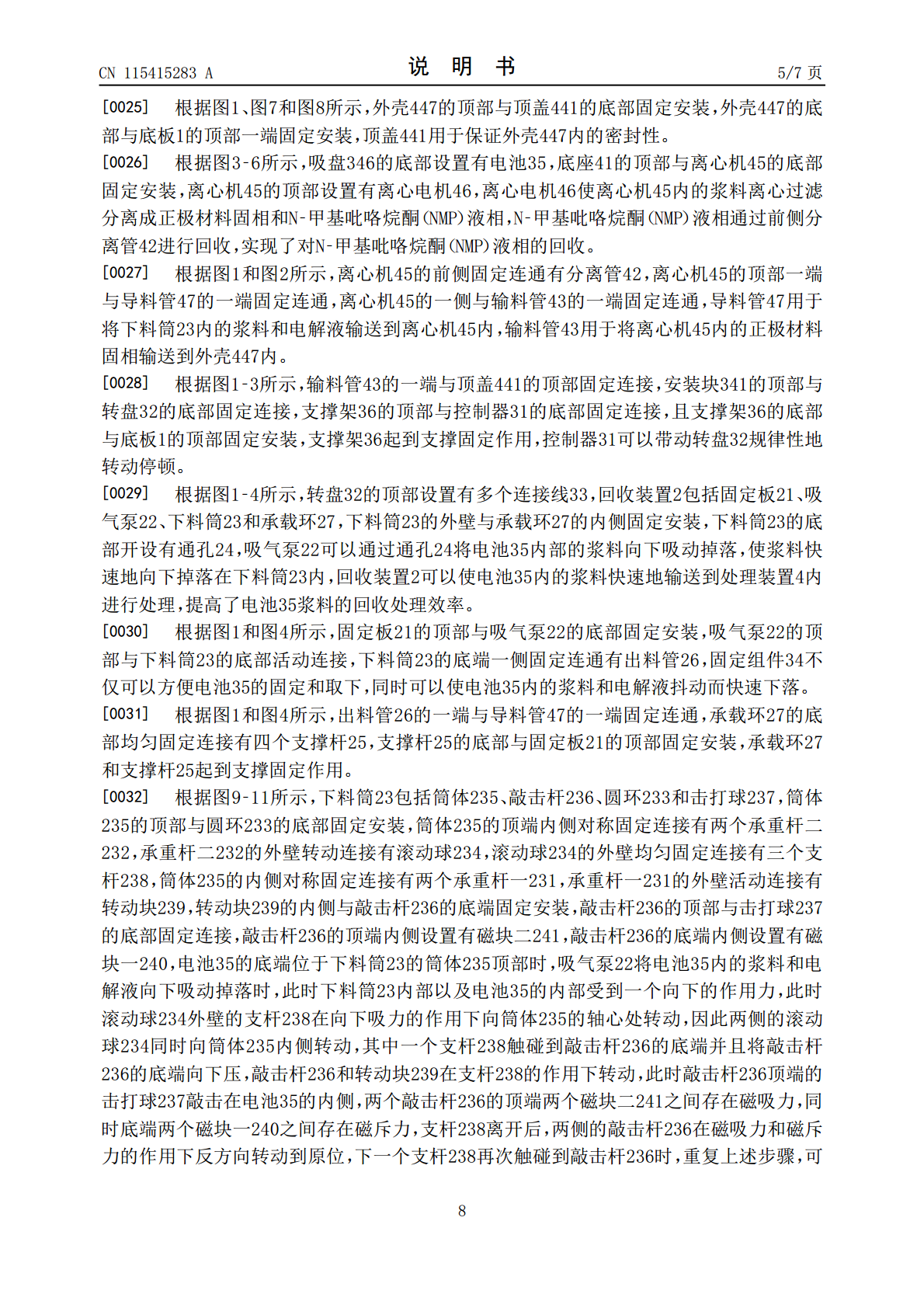

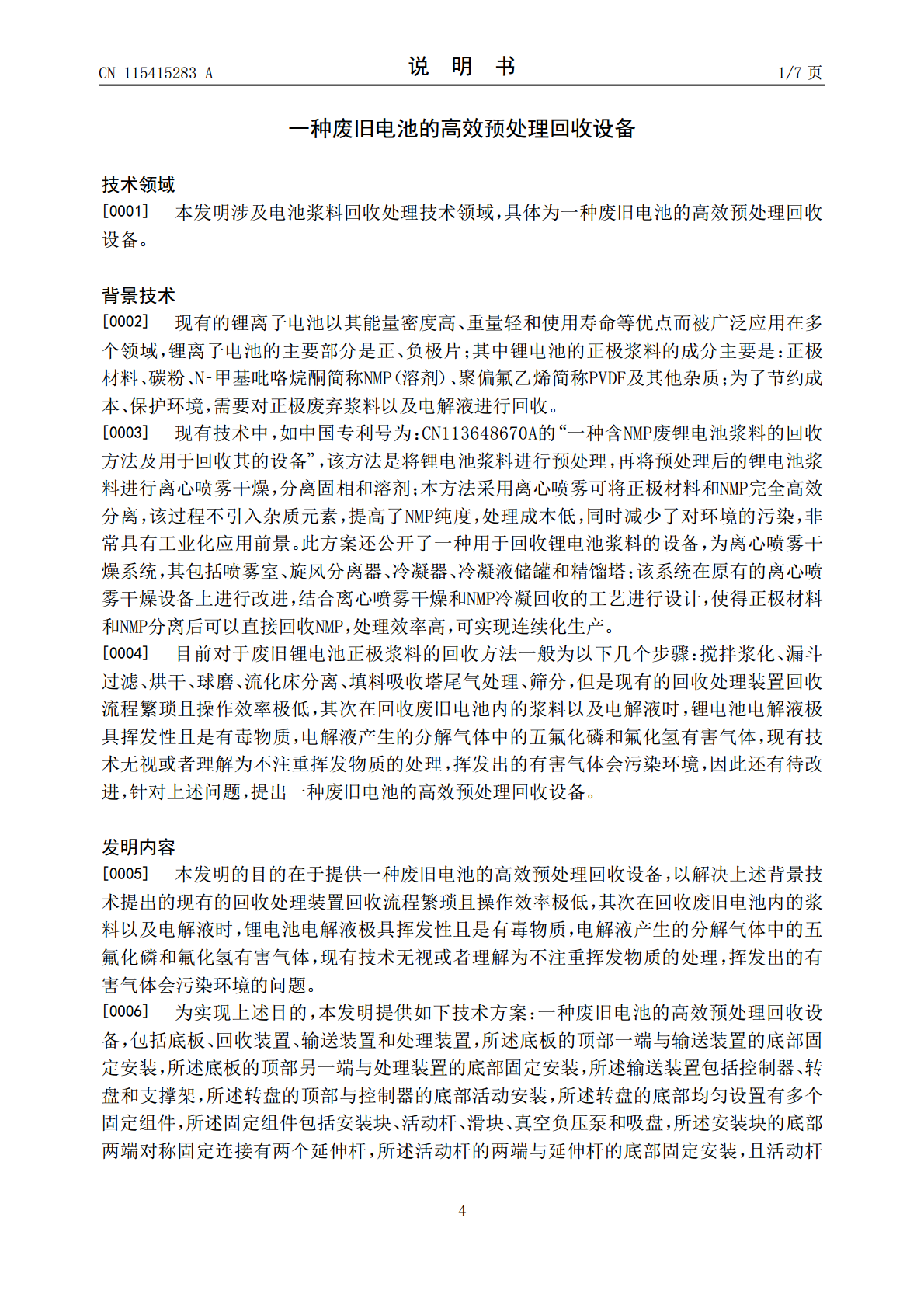

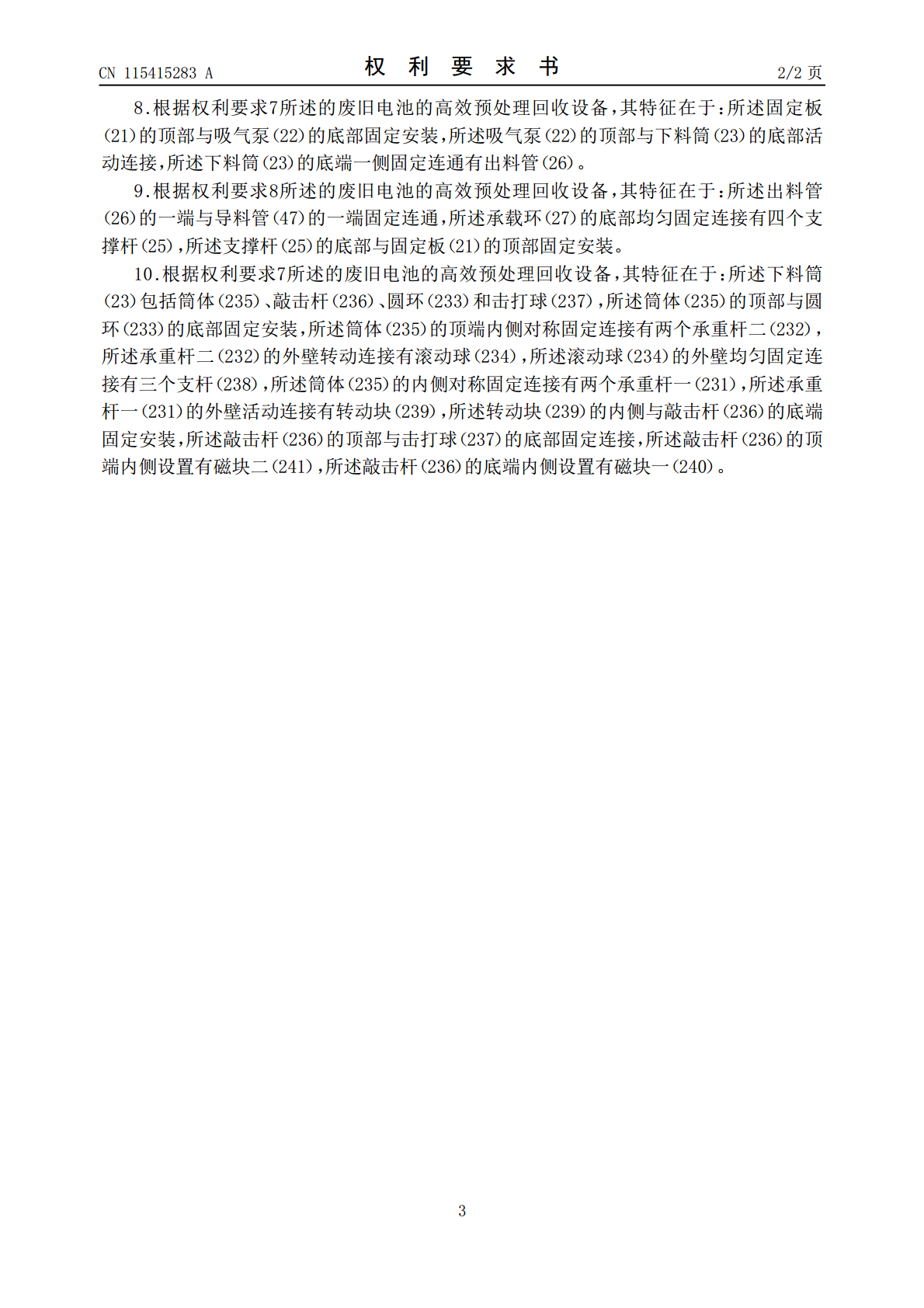

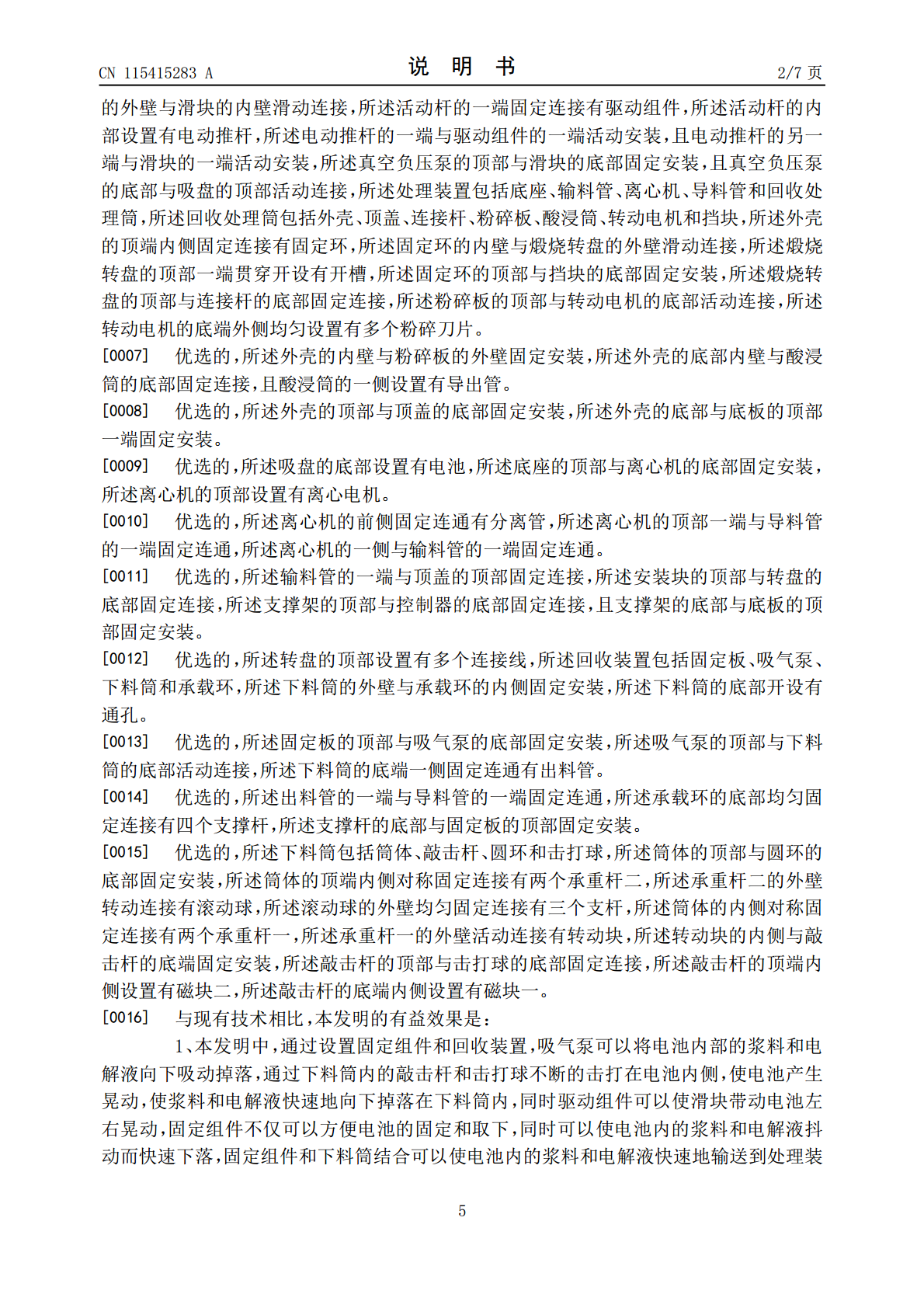

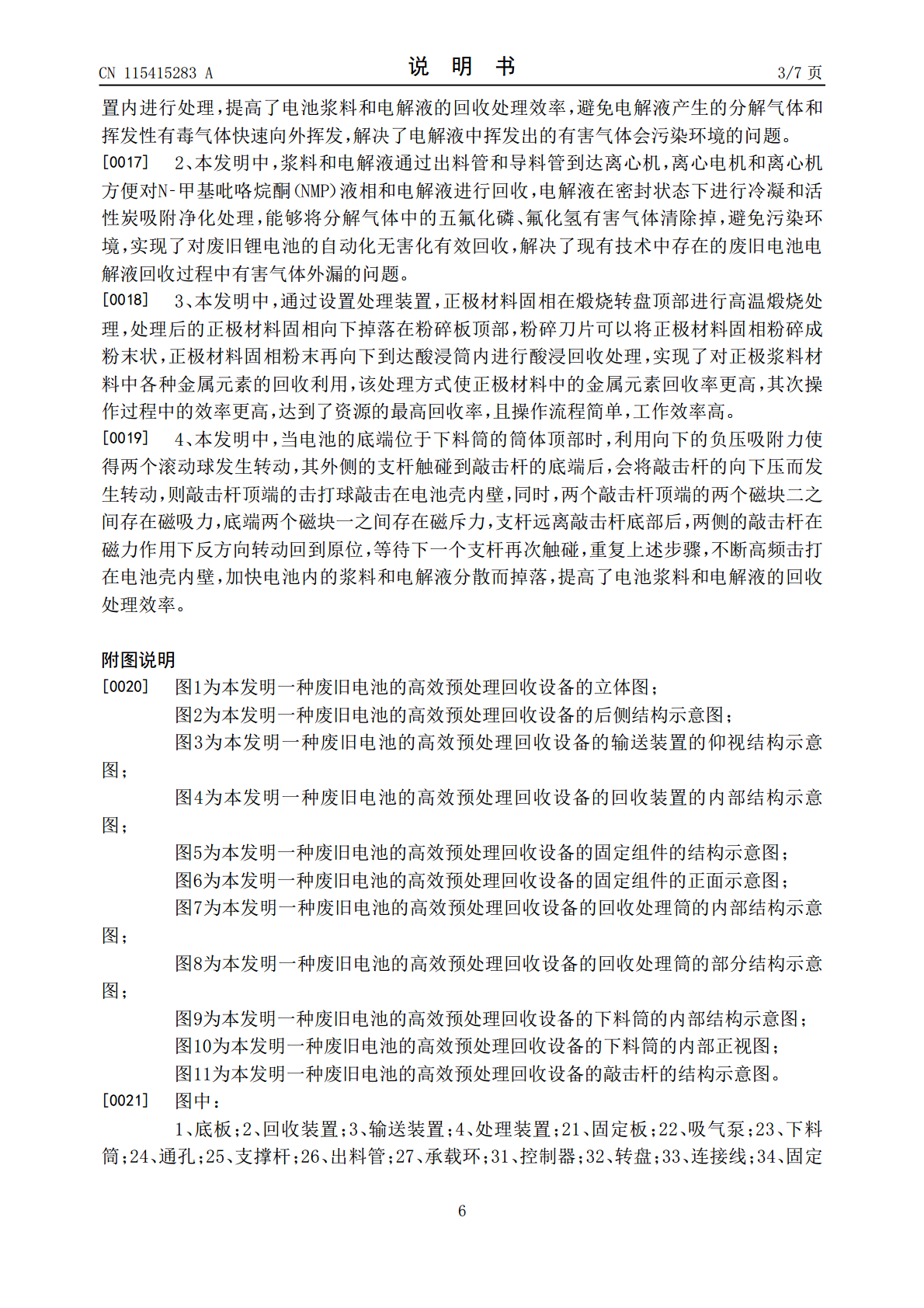

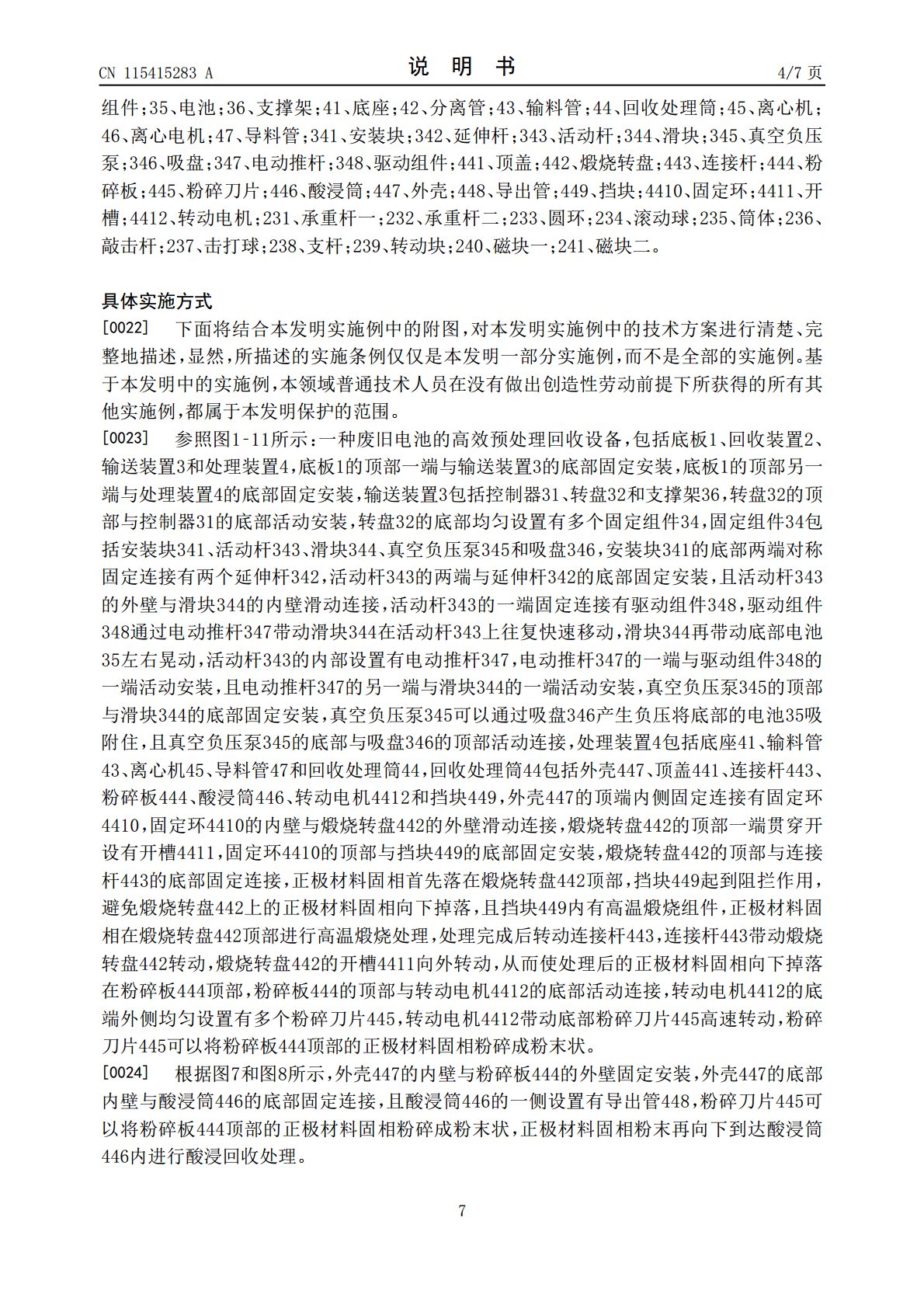

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115415283A(43)申请公布日2022.12.02(21)申请号202210857686.0H01M10/54(2006.01)(22)申请日2022.07.21B09B101/16(2022.01)(71)申请人广东邦普循环科技有限公司地址528137广东省佛山市三水区乐平镇智信大道6号申请人湖南邦普循环科技有限公司(72)发明人谢英豪李爱霞张学梅余海军李长东(74)专利代理机构深圳市千纳专利代理有限公司44218专利代理师胡坚(51)Int.Cl.B09B3/35(2022.01)B09B3/70(2022.01)B09B5/00(2006.01)权利要求书2页说明书7页附图11页(54)发明名称一种废旧电池的高效预处理回收设备(57)摘要本发明公开了一种废旧电池的高效预处理回收设备，包括底板、回收装置、输送装置和处理装置，所述底板的顶部一端与输送装置的底部固定安装。本发明通过设置固定组件和回收装置，吸气泵可以将电池内部的浆料和电解液向下吸动掉落，同时驱动组件可以使电池内的浆料和电解液快速地输送到处理装置内进行处理，提高了废旧电池的回收效率，实现了对N‑甲基吡咯烷酮液相的回收，同时避免电解液产生的分解气体和挥发性有毒气体快速向外挥发，避免污染环境，通过设置处理装置，正极材料固相经过煅烧转盘顶部进行高温煅烧处理后再被粉碎刀片碎成粉末状，最后到达酸浸筒内进行酸浸回收处理，实现了对正极浆料材料中各种金属元素的回收利用，且回收率高。CN115415283ACN115415283A权利要求书1/2页1.一种废旧电池的高效预处理回收设备，包括底板（1）、回收装置（2）、输送装置（3）和处理装置（4），所述底板（1）的顶部一端与输送装置（3）的底部固定安装，所述底板（1）的顶部另一端与处理装置（4）的底部固定安装，其特征在于：所述输送装置（3）包括控制器（31）、转盘（32）和支撑架（36），所述转盘（32）的顶部与控制器（31）的底部活动安装，所述转盘（32）的底部均匀设置有多个固定组件（34），所述固定组件（34）包括安装块（341）、活动杆（343）、滑块（344）、真空负压泵（345）和吸盘（346），所述安装块（341）的底部两端对称固定连接有两个延伸杆（342），所述活动杆（343）的两端与延伸杆（342）的底部固定安装，且活动杆（343）的外壁与滑块（344）的内壁滑动连接，所述活动杆（343）的一端固定连接有驱动组件（348），所述活动杆（343）的内部设置有电动推杆（347），所述电动推杆（347）的一端与驱动组件（348）的一端活动安装，且电动推杆（347）的另一端与滑块（344）的一端活动安装，所述真空负压泵（345）的顶部与滑块（344）的底部固定安装，且真空负压泵（345）的底部与吸盘（346）的顶部活动连接，所述处理装置（4）包括底座（41）、输料管（43）、离心机（45）、导料管（47）和回收处理筒（44），所述回收处理筒（44）包括外壳（447）、顶盖（441）、连接杆（443）、粉碎板（444）、酸浸筒（446）、转动电机（4412）和挡块（449），所述外壳（447）的顶端内侧固定连接有固定环（4410），所述固定环（4410）的内壁与煅烧转盘（442）的外壁滑动连接，所述煅烧转盘（442）的顶部一端贯穿开设有开槽（4411），所述固定环（4410）的顶部与挡块（449）的底部固定安装，所述煅烧转盘（442）的顶部与连接杆（443）的底部固定连接，所述粉碎板（444）的顶部与转动电机（4412）的底部活动连接，所述转动电机（4412）的底端外侧均匀设置有多个粉碎刀片（445）。2.根据权利要求1所述的废旧电池的高效预处理回收设备，其特征在于：所述外壳（447）的内壁与粉碎板（444）的外壁固定安装，所述外壳（447）的底部内壁与酸浸筒（446）的底部固定连接，且酸浸筒（446）的一侧设置有导出管（448）。3.根据权利要求1所述的废旧电池的高效预处理回收设备，其特征在于：所述外壳（447）的顶部与顶盖（441）的底部固定安装，所述外壳（447）的底部与底板（1）的顶部一端固定安装。4.根据权利要求1所述的废旧电池的高效预处理回收设备，其特征在于：所述吸盘（346）的底部设置有电池（35），所述底座（41）的顶部与离心机（45）的底部固定安装，所述离心机（45）的顶部设置有离心电机（46）。5.根据权利要求1所述的废旧电池的高效预处理回收设备，其特征在于：所述离心机（45）的前侧固定连通有分离管（42），所述离心机（45）的顶部一端与导料管（47）的一端固定连通，所述离心机（45）的一侧与输料管（43）的一端固定连通。6.根据权利要
