用于水面捕集浮油的溢油收集装置收油头.pdf

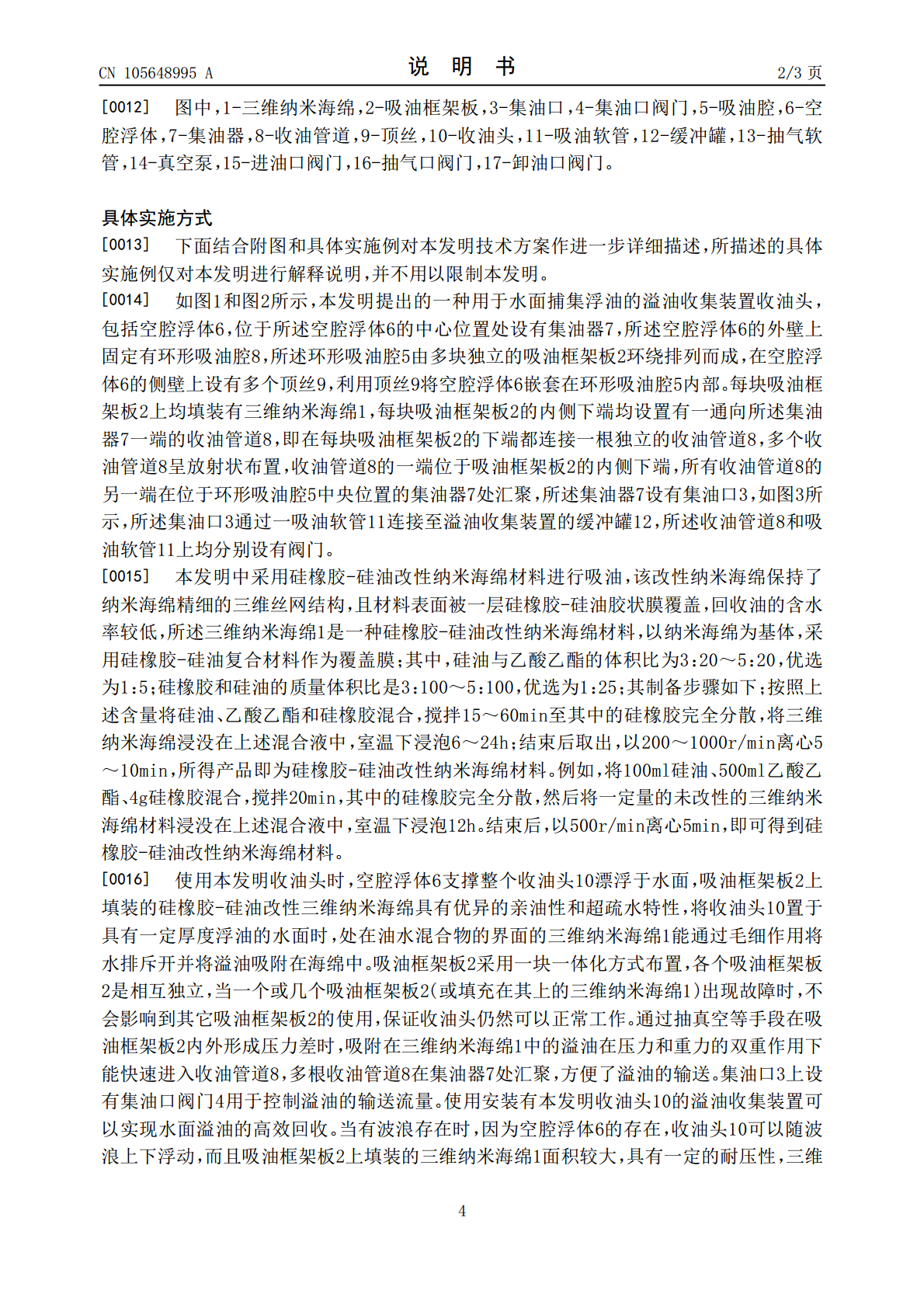

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105648995A(43)申请公布日2016.06.08(21)申请号201610171456.3(22)申请日2016.03.22(71)申请人天津大学地址300072天津市南开区卫津路92号(72)发明人那平李亚楠刘帅帅刘中敏李亚茹吴勇川(74)专利代理机构天津市北洋有限责任专利代理事务所12201代理人李丽萍(51)Int.Cl.E02B15/10(2006.01)C02F1/28(2006.01)权利要求书1页说明书3页附图2页(54)发明名称用于水面捕集浮油的溢油收集装置收油头(57)摘要本发明公开了一种用于水面捕集浮油的溢油收集装置收油头，包括位于空腔浮体的中心位置处设有集油器，空腔浮体的外壁上固定有环形吸油腔，环形吸油腔由多块独立的吸油框架板环绕排列而成，每块吸油框架板上均填装有三维纳米海绵，每块吸油框架板的内侧下端均设置有一通向集油器一端的收油管道，集油器设有集油口，集油口通过一吸油软管连接至溢油收集装置的缓冲罐。三维纳米海绵是一种硅橡胶-硅油改性纳米海绵材料，以纳米海绵为基体，采用硅橡胶-硅油复合材料作为覆盖膜。本发明既适用于油层较厚的水面又适用于薄油层水面，其吸油效率高，受波浪影响小，回收油的含水率较低，节约了宝贵的现场的泵力和存贮资源，降低了后期的油水分离的费用。CN105648995ACN105648995A权利要求书1/1页1.一种用于水面捕集浮油的溢油收集装置收油头，包括空腔浮体(6)，位于所述空腔浮体(6)的中心位置处设有集油器(7)，其特征在于：所述空腔浮体(6)的外壁上固定有环形吸油腔(8)，所述环形吸油腔(5)由多块独立的吸油框架板(2)环绕排列而成，每块吸油框架板(2)上均填装有三维纳米海绵(1)，每块吸油框架板(2)的内侧下端均设置有一通向所述集油器(7)一端的收油管道(8)，所述集油器(7)设有集油口(3)，所述集油口(3)通过吸油软管(11)连接至溢油收集装置的缓冲罐。2.根据权利要求1所述用于水面捕集浮油的溢油收集装置收油头，其特征在于：所述收油管道(8)和吸油软管(11)上均分别设有阀门。3.根据权利要求1所述用于水面捕集浮油的溢油收集装置收油头，其特征在于：所述三维纳米海绵(1)是一种硅橡胶-硅油改性纳米海绵材料，以纳米海绵为基体，采用硅橡胶-硅油复合材料作为覆盖膜；其中，硅油与乙酸乙酯的体积比为3：20～5：20，硅橡胶和硅油的质量体积比是3：100～5：100，其制备步骤如下；按照上述含量将硅油、乙酸乙酯和硅橡胶混合，搅拌15～60min至其中的硅橡胶完全分散，将三维纳米海绵浸没在上述混合液中，室温下浸泡6～24h；结束后取出，以200～1000r/min离心5～10min，所得产品即为硅橡胶-硅油改性纳米海绵材料。2CN105648995A说明书1/3页用于水面捕集浮油的溢油收集装置收油头技术领域[0001]本发明涉及一种水面捕集浮油装置，尤其涉及一种溢油收集装置。背景技术[0002]溢油收集装置是指在水面捕集浮油的机械装置，收油头是它关键的组成部分。目前，常用的溢油收集装置，如堰式撇油器只适用于油层相对较厚的水面，当油层较薄时，回收油的含水率很高，吸油效率大大降低。由于受风浪、波涛等海洋环境因素的影响，现有的溢油收集装置的效果不甚理想。发明内容[0003]针对上述现有技术，本发明提供一种用于水面捕集浮油的溢油收集装置收油头，受波浪影响小，既适用于油层较厚的水面又适用于薄油层水面，其吸油效率高。[0004]为了解决上述技术问题，本发明提出的一种用于水面捕集浮油的溢油收集装置收油头，包括空腔浮体，位于所述空腔浮体的中心位置处设有集油器，所述空腔浮体的外壁上固定有环形吸油腔，所述环形吸油腔由多块独立的吸油框架板环绕排列而成，每块吸油框架板上均填装有三维纳米海绵，每块吸油框架板的内侧下端均设置有一通向所述集油器的收油管道，所述集油器设有集油口，所述集油口通过吸油软管连接至溢油收集装置的缓冲罐。[0005]所述收油管道和吸油软管上均分别设有阀门。[0006]所述三维纳米海绵是一种硅橡胶-硅油改性纳米海绵材料，以纳米海绵为基体，采用硅橡胶-硅油复合材料作为覆盖膜；其中，硅油与乙酸乙酯的体积比为3：20～5：20，硅橡胶和硅油的质量体积比是3：100～5：100，其制备步骤如下；按照上述含量将硅油、乙酸乙酯和硅橡胶混合，搅拌15～60min至其中的硅橡胶完全分散，将纳米海绵浸没在上述混合液中，室温下浸泡6～24h；结束后取出，以200～1000r/min离心5～10min，所得产品即为硅橡胶-硅油改性纳米海绵材料。[0007]与现有技术相比，本发明的有益效果是：[0008]本发明既适用于油层较厚的水面又适
