登记服务器、CGN设备、服务提供系统及索引、转发方法.pdf

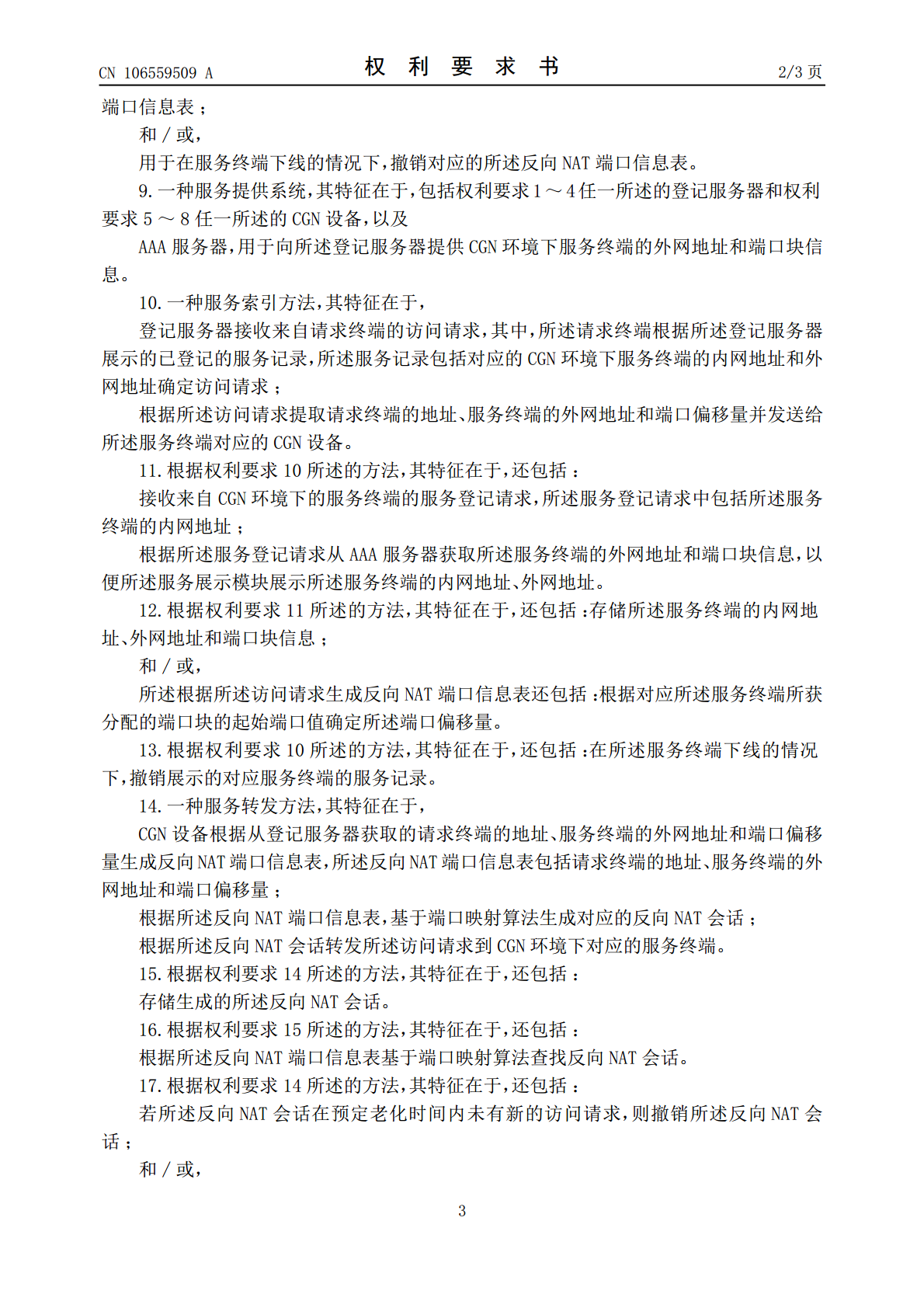

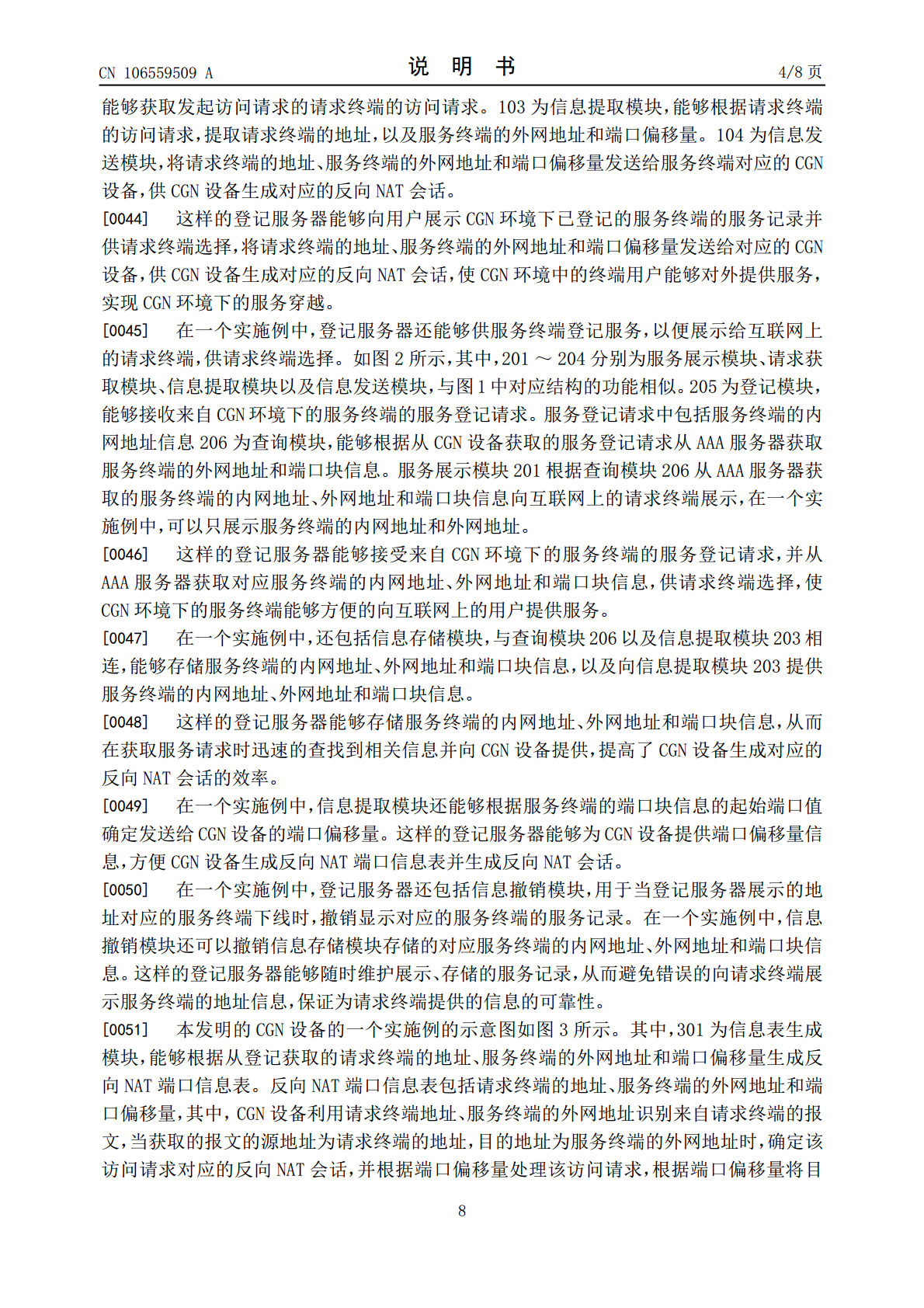

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106559509A(43)申请公布日2017.04.05(21)申请号201510639277.3(22)申请日2015.09.30(71)申请人中国电信股份有限公司地址100033北京市西城区金融大街31号(72)发明人朱永庆李小洋伍佑明(74)专利代理机构中国国际贸易促进委员会专利商标事务所11038代理人曲瑞(51)Int.Cl.H04L29/12(2006.01)权利要求书3页说明书8页附图4页(54)发明名称登记服务器、CGN设备、服务提供系统及索引、转发方法(57)摘要本发明提出一种登记服务器、CGN设备、服务提供系统及索引、转发方法，涉及通信技术领域。其中，本发明的服务索引方法包括：登记服务器接收来自请求终端的访问请求，其中，请求终端根据登记服务器展示的服务记录，服务记录包括对应的CGN环境下服务终端的内网地址和外网地址确定访问请求；根据访问请求提取请求终端的地址、服务终端的外网地址和端口偏移量并发送给服务终端对应的CGN设备。通过这样的方法，能够向用户展示服务终端的地址信息供请求终端选择，将请求终端的地址、服务终端的外网地址和端口偏移量发送给对应的CGN设备，供CGN设备生成对应的反向NAT会话，使CGN环境中的终端用户能够对外提供服务，实现CGN环境下的服务穿越。CN106559509ACN106559509A权利要求书1/3页1.一种登记服务器，其特征在于，包括：服务展示模块，用于向用户展示已登记的服务记录，所述服务记录包括对应的运营级网络地址转换CGN环境下服务终端的内网地址和外网地址；请求获取模块，用于获取请求终端的访问请求，所述请求终端根据所述登记服务器展示的所述服务记录确定访问请求；信息提取模块，用于根据所述访问请求提取请求终端的地址、服务终端的外网地址和端口偏移量；信息发送模块，用于将所述请求终端的地址、服务终端的外网地址和端口偏移量发送给所述服务终端对应的CGN设备。2.根据权利要求1所述的服务器，其特征在于，还包括：登记模块，用于接收来自CGN环境下的服务终端的服务登记请求，所述服务登记请求中包括所述服务终端的内网地址；查询模块，用于根据所述服务登记请求从认证授权计费AAA服务器获取所述服务终端的外网地址和端口块信息，以便所述服务展示模块展示所述服务终端的内网地址、外网地址。3.根据权利要求2所述的服务器，其特征在于，还包括：信息存储模块，用于存储所述服务终端的内网地址、外网地址和端口块信息；和/或所述信息提取模块还用于根据对应所述服务终端所获分配的端口块的起始端口值确定所述端口偏移量。4.根据权利要求1所述的服务器，其特征在于，还包括信息撤销模块，用于在所述服务终端下线的情况下，撤销展示所述服务展示模块展示的对应服务终端的服务记录。5.一种CGN设备，其特征在于，包括：信息表生成模块，用于根据从登记服务器获取的请求终端的地址、服务终端的外网地址和端口偏移量生成反向NAT端口信息表，所述反向NAT端口信息表包括请求终端的地址、服务终端的外网地址和端口偏移量；反向会话生成模块，用于根据所述反向NAT端口信息表，基于端口映射算法生成对应的反向NAT会话；转发模块，用于根据所述反向NAT会话转发从请求终端获取的访问请求到CGN环境下对应的服务终端。6.根据权利要求5所述的CGN设备，其特征在于，还包括：存储模块，用于存储所述反向会话生成模块生成的所述反向NAT会话。7.根据权利要求6所述的CGN设备，其特征在于，还包括：查找模块，用于根据所述反向NAT端口信息表，基于端口映射算法查找反向NAT会话。8.根据权利要求5所述的CGN设备，其特征在于，还包括：数据维护模块，用于在所述反向NAT会话在预定老化时间内未有新的访问请求的情况下，撤销所述反向NAT会话；和/或，用于在预定时间内未收到来自所述请求终端的访问请求的情况下，撤销所述反向NAT2CN106559509A权利要求书2/3页端口信息表；和/或，用于在服务终端下线的情况下，撤销对应的所述反向NAT端口信息表。9.一种服务提供系统，其特征在于，包括权利要求1～4任一所述的登记服务器和权利要求5～8任一所述的CGN设备，以及AAA服务器，用于向所述登记服务器提供CGN环境下服务终端的外网地址和端口块信息。10.一种服务索引方法，其特征在于，登记服务器接收来自请求终端的访问请求，其中，所述请求终端根据所述登记服务器展示的已登记的服务记录，所述服务记录包括对应的CGN环境下服务终端的内网地址和外网地址确定访问请求；根据所述访问请求提取请求终端的地址、服务终端的外网地址和端口偏移量并发送给所述服务终端对应的CGN设备。11.根据权利要求10所述的方法，其特征在于，还包括：接收
