刀具量测装置、刀具量测方法.pdf

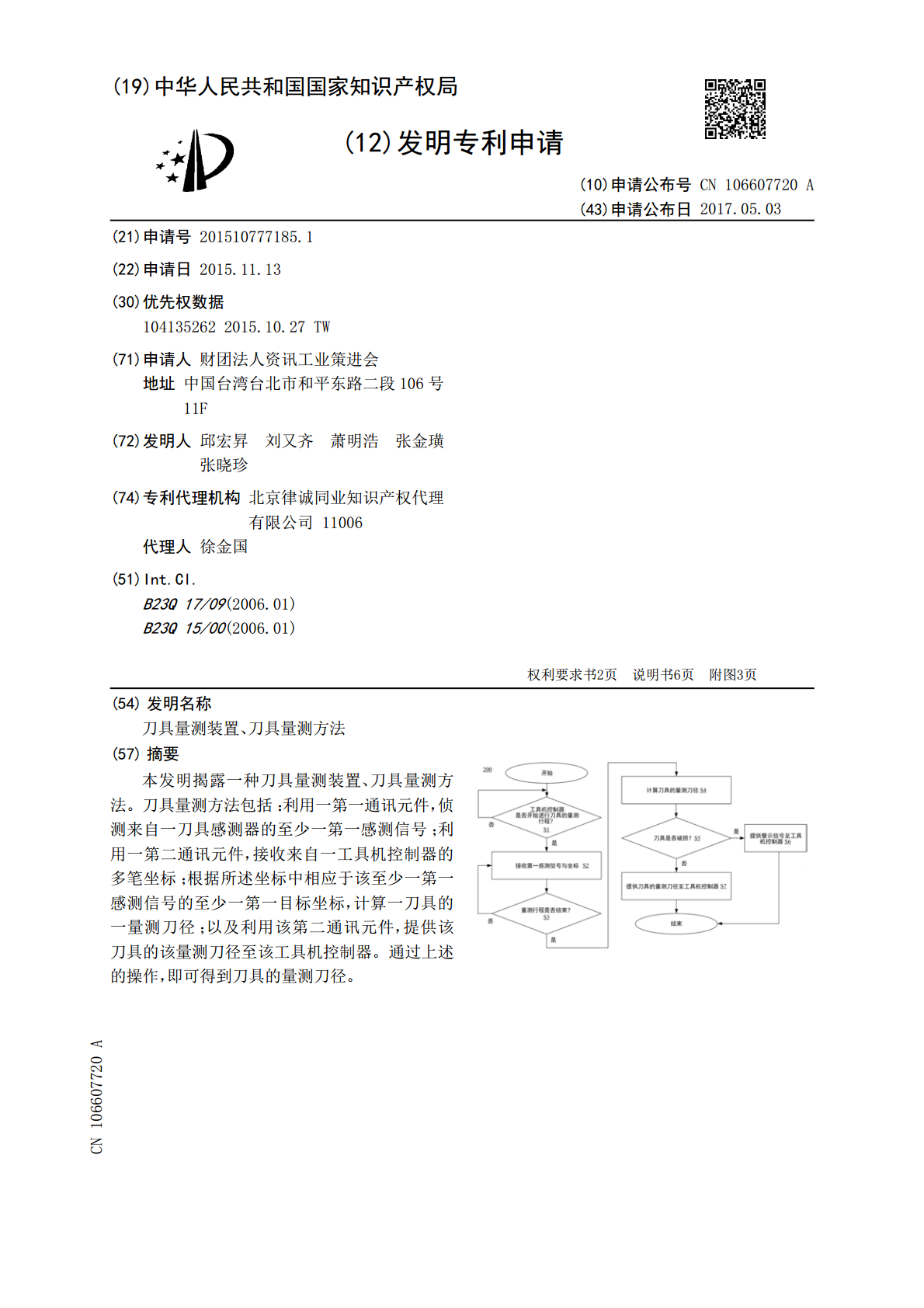

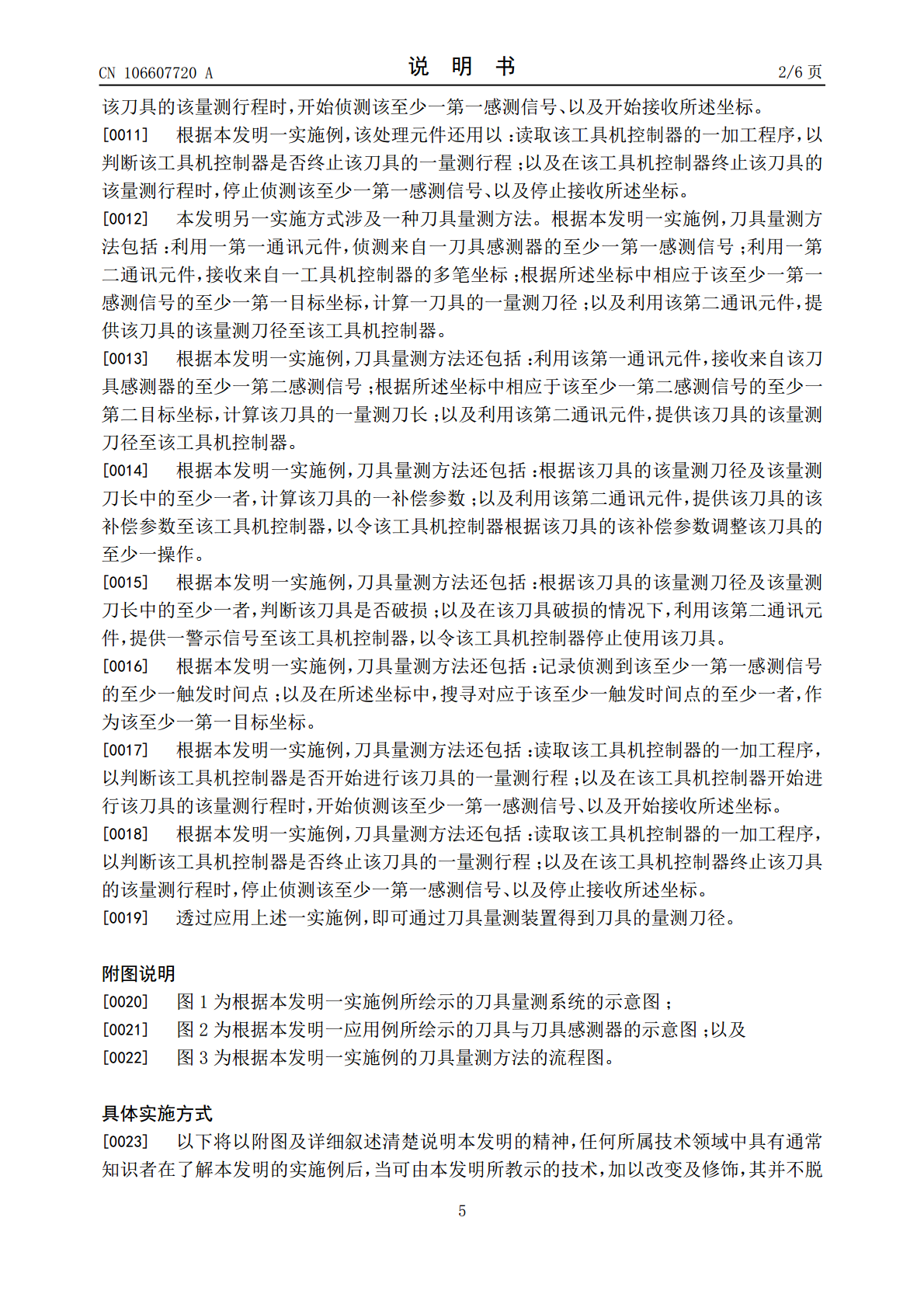

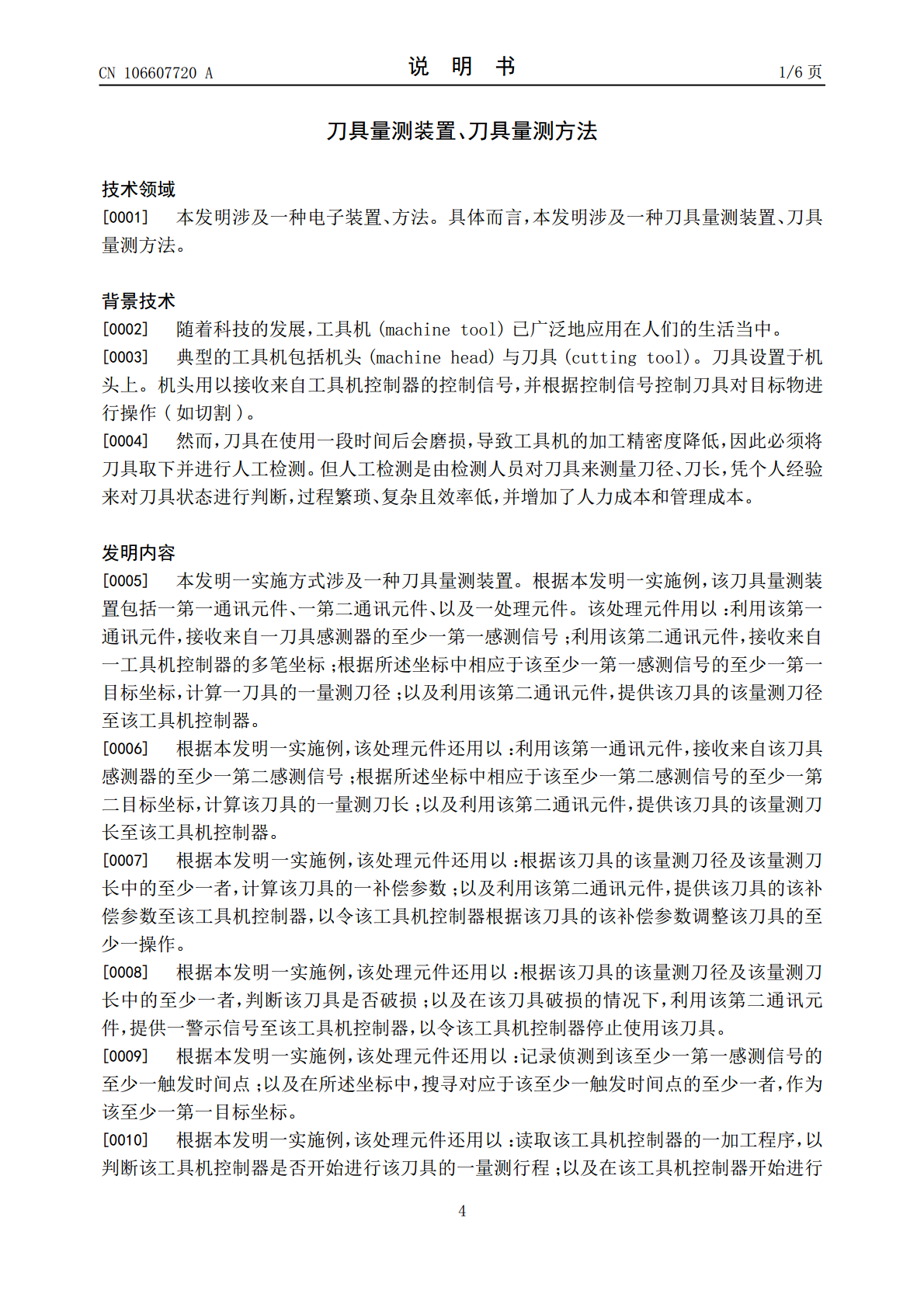

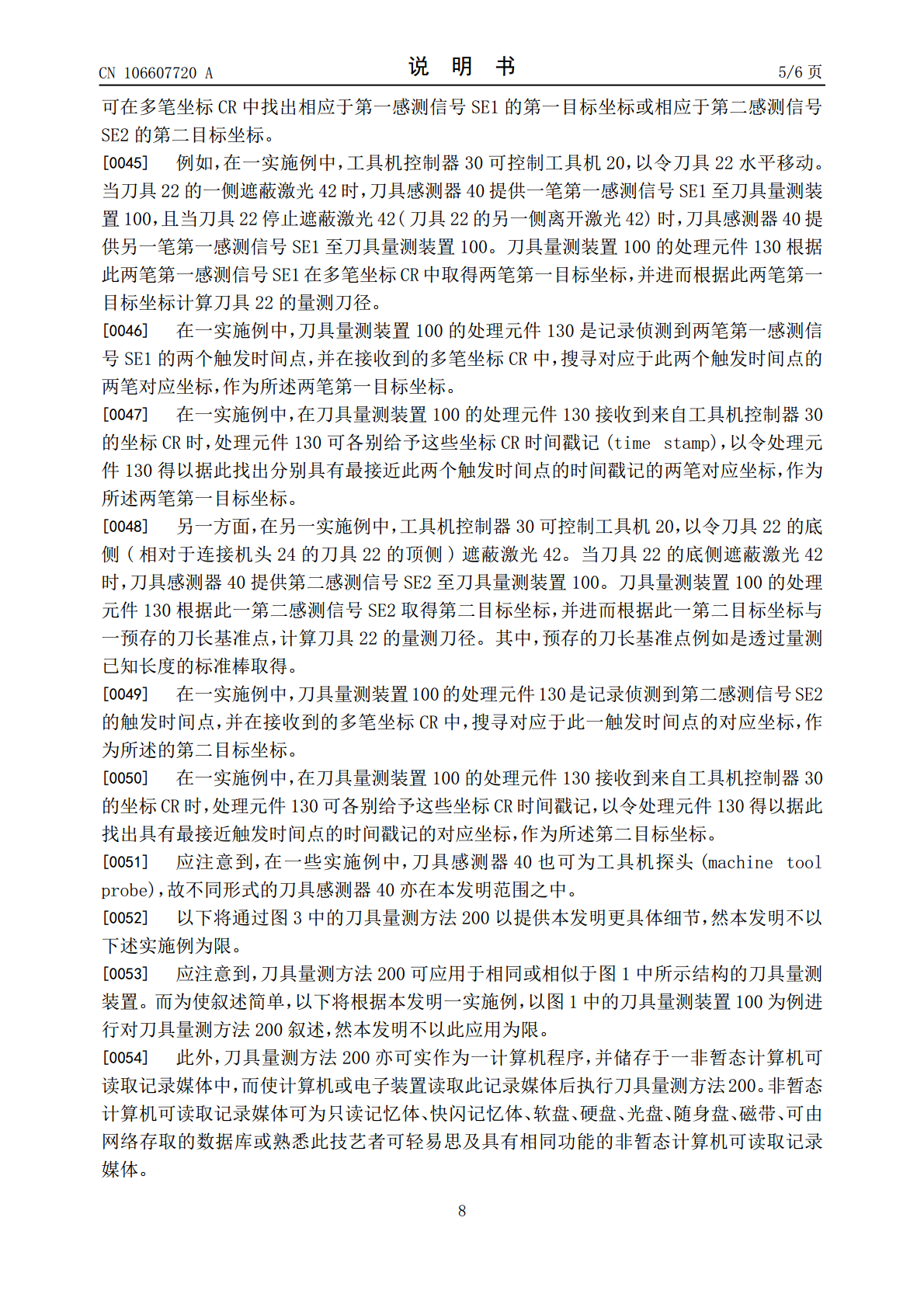

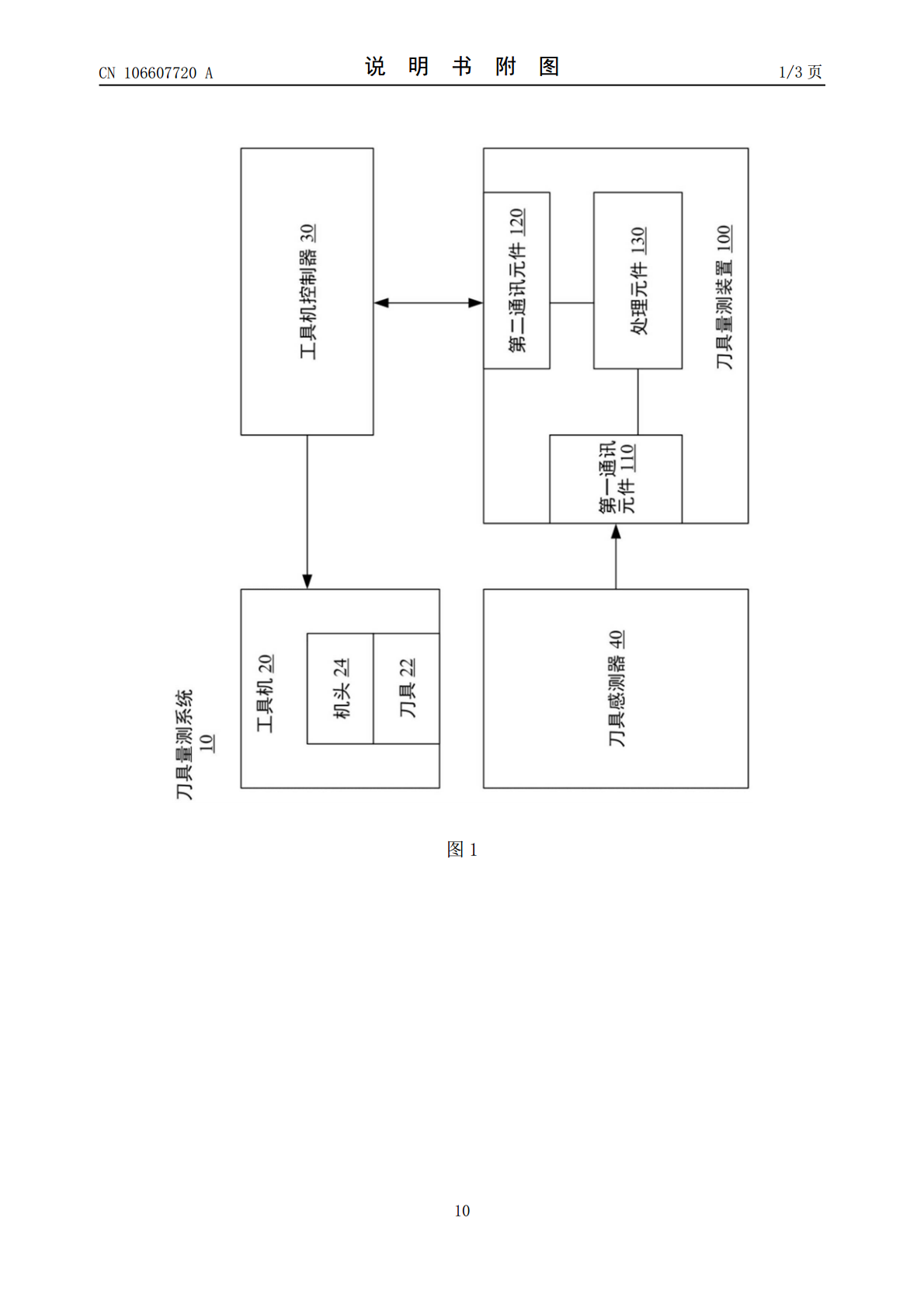

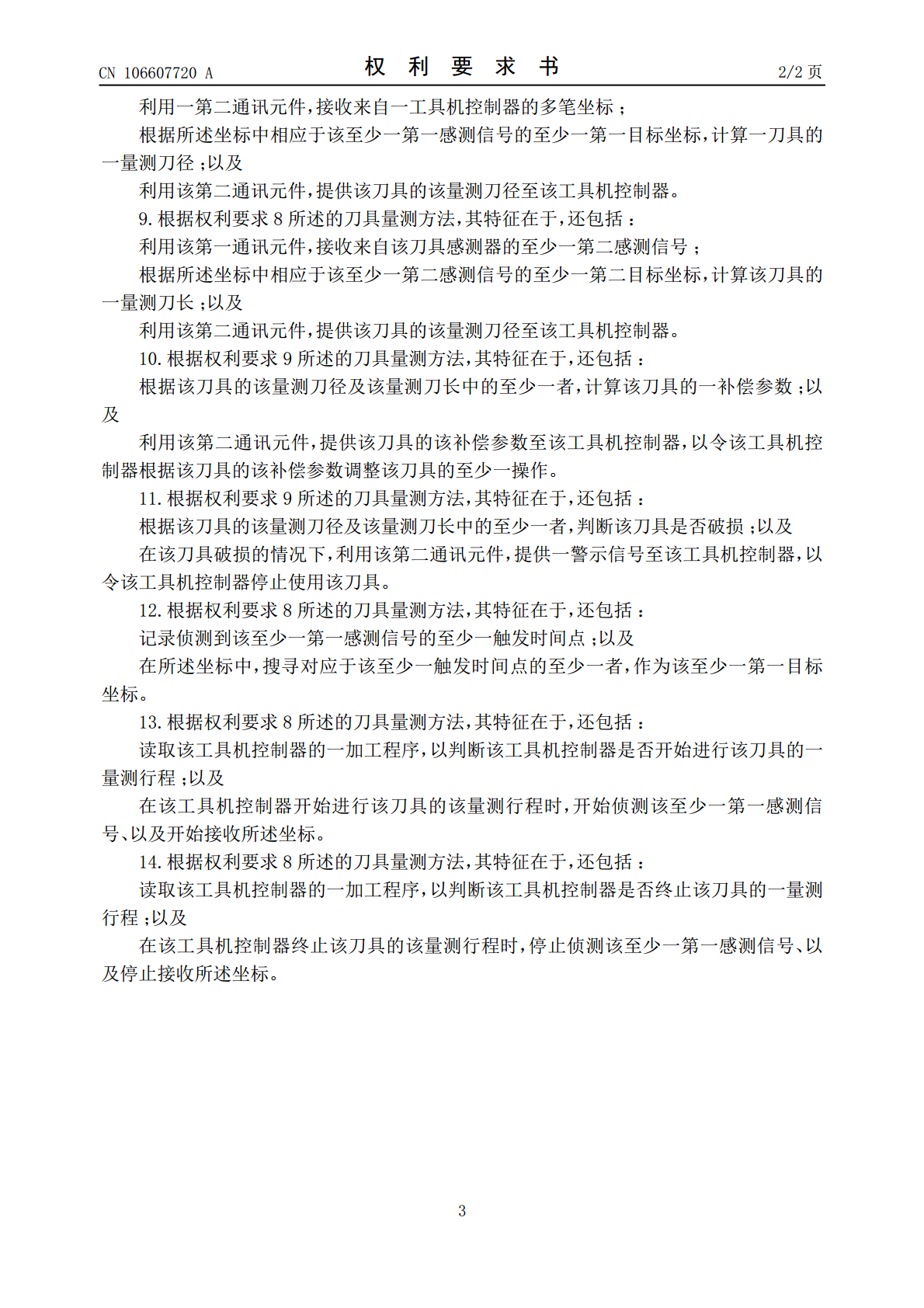

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106607720A(43)申请公布日2017.05.03(21)申请号201510777185.1(22)申请日2015.11.13(30)优先权数据1041352622015.10.27TW(71)申请人财团法人资讯工业策进会地址中国台湾台北市和平东路二段106号11F(72)发明人邱宏昇刘又齐萧明浩张金璜张晓珍(74)专利代理机构北京律诚同业知识产权代理有限公司11006代理人徐金国(51)Int.Cl.B23Q17/09(2006.01)B23Q15/00(2006.01)权利要求书2页说明书6页附图3页(54)发明名称刀具量测装置、刀具量测方法(57)摘要本发明揭露一种刀具量测装置、刀具量测方法。刀具量测方法包括：利用一第一通讯元件，侦测来自一刀具感测器的至少一第一感测信号；利用一第二通讯元件，接收来自一工具机控制器的多笔坐标；根据所述坐标中相应于该至少一第一感测信号的至少一第一目标坐标，计算一刀具的一量测刀径；以及利用该第二通讯元件，提供该刀具的该量测刀径至该工具机控制器。通过上述的操作，即可得到刀具的量测刀径。CN106607720ACN106607720A权利要求书1/2页1.一种刀具量测装置，其特征在于，包括：一第一通讯元件；一第二通讯元件；以及一处理元件，用以：利用该第一通讯元件，接收来自一刀具感测器的至少一第一感测信号；利用该第二通讯元件，接收来自一工具机控制器的多笔坐标；根据所述坐标中相应于该至少一第一感测信号的至少一第一目标坐标，计算一刀具的一量测刀径；以及利用该第二通讯元件，提供该刀具的该量测刀径至该工具机控制器。2.根据权利要求1所述的刀具量测装置，其特征在于，该处理元件还用以：利用该第一通讯元件，接收来自该刀具感测器的至少一第二感测信号；根据所述坐标中相应于该至少一第二感测信号的至少一第二目标坐标，计算该刀具的一量测刀长；以及利用该第二通讯元件，提供该刀具的该量测刀长至该工具机控制器。3.根据权利要求2所述的刀具量测装置，其特征在于，该处理元件还用以：根据该刀具的该量测刀径及该量测刀长中的至少一者，计算该刀具的一补偿参数；以及利用该第二通讯元件，提供该刀具的该补偿参数至该工具机控制器，以令该工具机控制器根据该刀具的该补偿参数调整该刀具的至少一操作。4.根据权利要求2所述的刀具量测装置，其特征在于，该处理元件还用以：根据该刀具的该量测刀径及该量测刀长中的至少一者，判断该刀具是否破损；以及在该刀具破损的情况下，利用该第二通讯元件，提供一警示信号至该工具机控制器，以令该工具机控制器停止使用该刀具。5.根据权利要求1所述的刀具量测装置，其特征在于，该处理元件还用以：记录侦测到该至少一第一感测信号的至少一触发时间点；以及在所述坐标中，搜寻对应于该至少一触发时间点的至少一者，作为该至少一第一目标坐标。6.根据权利要求1所述的刀具量测装置，其特征在于，该处理元件还用以：读取该工具机控制器的一加工程序，以判断该工具机控制器是否开始进行该刀具的一量测行程；以及在该工具机控制器开始进行该刀具的该量测行程时，开始侦测该至少一第一感测信号、以及开始接收所述坐标。7.根据权利要求1所述的刀具量测装置，其特征在于，该处理元件还用以：读取该工具机控制器的一加工程序，以判断该工具机控制器是否终止该刀具的一量测行程；以及在该工具机控制器终止该刀具的该量测行程时，停止侦测该至少一第一感测信号、以及停止接收所述坐标。8.一种刀具量测方法，其特征在于，包括：利用一第一通讯元件，侦测来自一刀具感测器的至少一第一感测信号；2CN106607720A权利要求书2/2页利用一第二通讯元件，接收来自一工具机控制器的多笔坐标；根据所述坐标中相应于该至少一第一感测信号的至少一第一目标坐标，计算一刀具的一量测刀径；以及利用该第二通讯元件，提供该刀具的该量测刀径至该工具机控制器。9.根据权利要求8所述的刀具量测方法，其特征在于，还包括：利用该第一通讯元件，接收来自该刀具感测器的至少一第二感测信号；根据所述坐标中相应于该至少一第二感测信号的至少一第二目标坐标，计算该刀具的一量测刀长；以及利用该第二通讯元件，提供该刀具的该量测刀径至该工具机控制器。10.根据权利要求9所述的刀具量测方法，其特征在于，还包括：根据该刀具的该量测刀径及该量测刀长中的至少一者，计算该刀具的一补偿参数；以及利用该第二通讯元件，提供该刀具的该补偿参数至该工具机控制器，以令该工具机控制器根据该刀具的该补偿参数调整该刀具的至少一操作。11.根据权利要求9所述的刀具量测方法，其特征在于，还包括：根据该刀具的该量测刀径及该量测刀长中的至少一者，判断该刀具是否破损；以及在该刀具破损的情况下，利用该第二通讯元件，提供一
