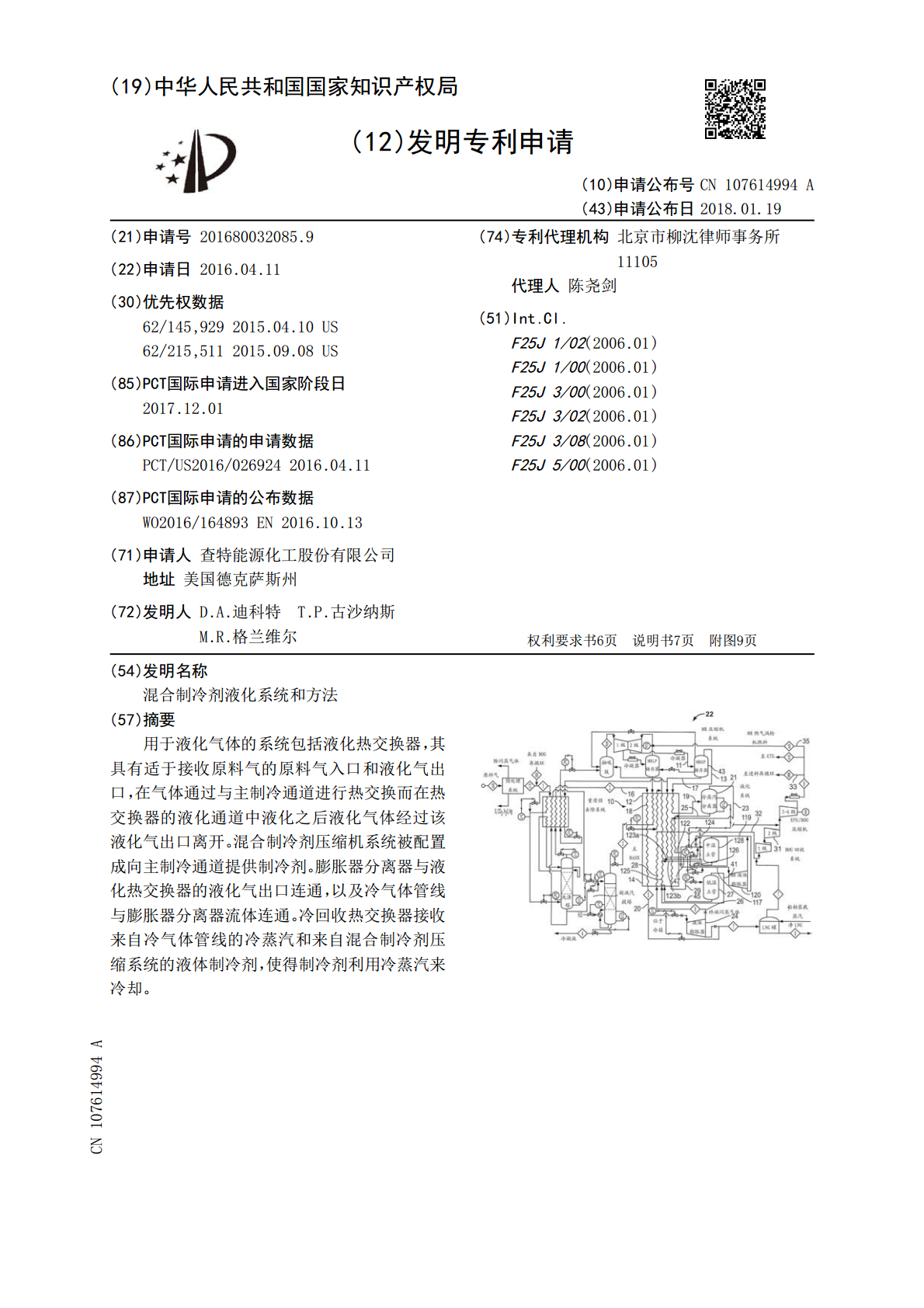

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107614994A(43)申请公布日2018.01.19(21)申请号201680032085.9(74)专利代理机构北京市柳沈律师事务所(22)申请日2016.04.1111105代理人陈尧剑(30)优先权数据62/145,9292015.04.10US(51)Int.Cl.62/215,5112015.09.08USF25J1/02(2006.01)F25J1/00(2006.01)(85)PCT国际申请进入国家阶段日F25J3/00(2006.01)2017.12.01F25J3/02(2006.01)(86)PCT国际申请的申请数据F25J3/08(2006.01)PCT/US2016/0269242016.04.11F25J5/00(2006.01)(87)PCT国际申请的公布数据WO2016/164893EN2016.10.13(71)申请人查特能源化工股份有限公司地址美国德克萨斯州(72)发明人D.A.迪科特T.P.古沙纳斯M.R.格兰维尔权利要求书6页说明书7页附图9页(54)发明名称混合制冷剂液化系统和方法(57)摘要用于液化气体的系统包括液化热交换器，其具有适于接收原料气的原料气入口和液化气出口，在气体通过与主制冷通道进行热交换而在热交换器的液化通道中液化之后液化气体经过该液化气出口离开。混合制冷剂压缩机系统被配置成向主制冷通道提供制冷剂。膨胀器分离器与液化热交换器的液化气出口连通，以及冷气体管线与膨胀器分离器流体连通。冷回收热交换器接收来自冷气体管线的冷蒸汽和来自混合制冷剂压缩系统的液体制冷剂，使得制冷剂利用冷蒸汽来冷却。CN107614994ACN107614994A权利要求书1/6页1.一种用于液化气体的系统，其包括：a.具有热端和冷端的液化热交换器，所述热端包括原料气入口，所述冷端包括液化气出口，且液化通道位于所述原料气入口和所述液化气出口之间，其中所述原料气入口适于接收原料气，所述液化热交换器还包括主制冷通道；b.混合制冷剂压缩机系统，其配置成向所述主制冷通道提供制冷剂；c.与所述液化热交换器的液化气出口连通的膨胀器分离器；d.与所述膨胀器分离器流体连通的冷气管线；e.具有液体通道和与所述冷气管线连通的蒸汽通道的冷回收热交换器，其中所述蒸汽通道被配置成从所述冷气管线接收冷蒸汽；和f.所述混合制冷剂压缩机系统包括与所述冷回收热交换器的液体通道流体连通的液体制冷剂出口，所述冷回收热交换器被配置成接收所述液体通道中的制冷剂以及利用蒸汽通道中的冷蒸汽冷却所述液体通道中的制冷剂。2.如权利要求1所述的系统，其中所述膨胀器分离器包括液体产品出口和终端闪蒸气体出口，且其中冷气管线与所述终端闪蒸气体出口连通，以便向所述冷回收热交换器的蒸汽通道提供终端闪蒸气体。3.如权利要求2所述的系统，其中所述液化热交换器包括也与膨胀器分离器的终端闪蒸气体出口连通的终端闪蒸气体通道。.4.如权利要求2所述的系统，还包括与所述膨胀器分离器的液体产品出口连通的液体产品储罐，且其中所述冷回收热交换器包括第二蒸汽通道，所述液体产品储罐被配置成从离开液体产品出口进入储罐的液体产品流产生产品终端闪蒸气体，所述液体产品储罐具有与所述第二蒸汽通道连通的顶部空间，使得产品终端闪蒸气体被提供给所述冷回收热交换器的第二蒸汽通道。5.如权利要求2所述的系统，还包括与所述膨胀器分离器的液体产品出口连通的液体产品储罐，所述液体产品储罐被配置成从离开液体产品出口进入储罐的液体产品流产生产品终端闪蒸气体，所述液体产品储罐具有还与所述冷回收热交换器的蒸汽通道连通的顶部空间，使得来自所述产品储罐的顶部空间的产品终端闪蒸气体和来自所述膨胀器分离器的终端闪蒸气体出口的终端闪蒸气体被提供给所述冷回收热交换器的蒸汽通道。6.如权利要求1所述的系统，其中所述膨胀器分离器包括液体产品出口，且还包括与所述液体产品出口连通的液体产品储罐，所述液体产品储罐被配置成从离开液体产品出口进入储罐的液体产品流产生产品终端闪蒸气体，所述液体产品储罐具有与所述冷气管线连通的顶部空间，使得产品终端闪蒸气体被提供给所述冷回收热交换器的蒸汽通道。7.如权利要求6所述的系统，还包括位于所述冷气管线内的压缩机。8.如权利要求1所述的系统，其中所述冷回收热交换器的液体通道的出口与所述主制冷通道流体连通，以便向所述主制冷通道提供在所述冷回收热交换器中冷却的液体制冷剂。9.如权利要求1所述的系统，其中所述冷回收热交换器的蒸汽通道的出口与压缩机连通。10.如权利要求1所述的系统，其中所述混合制冷剂压缩系统包括分离装置，其包括分离装置液体出口和分离装置蒸汽出口，且其中所述分离装置液体出口与所述冷回收热交换2CN107614994A权利
