一种用于通航渡槽作业的垂直升船机.pdf

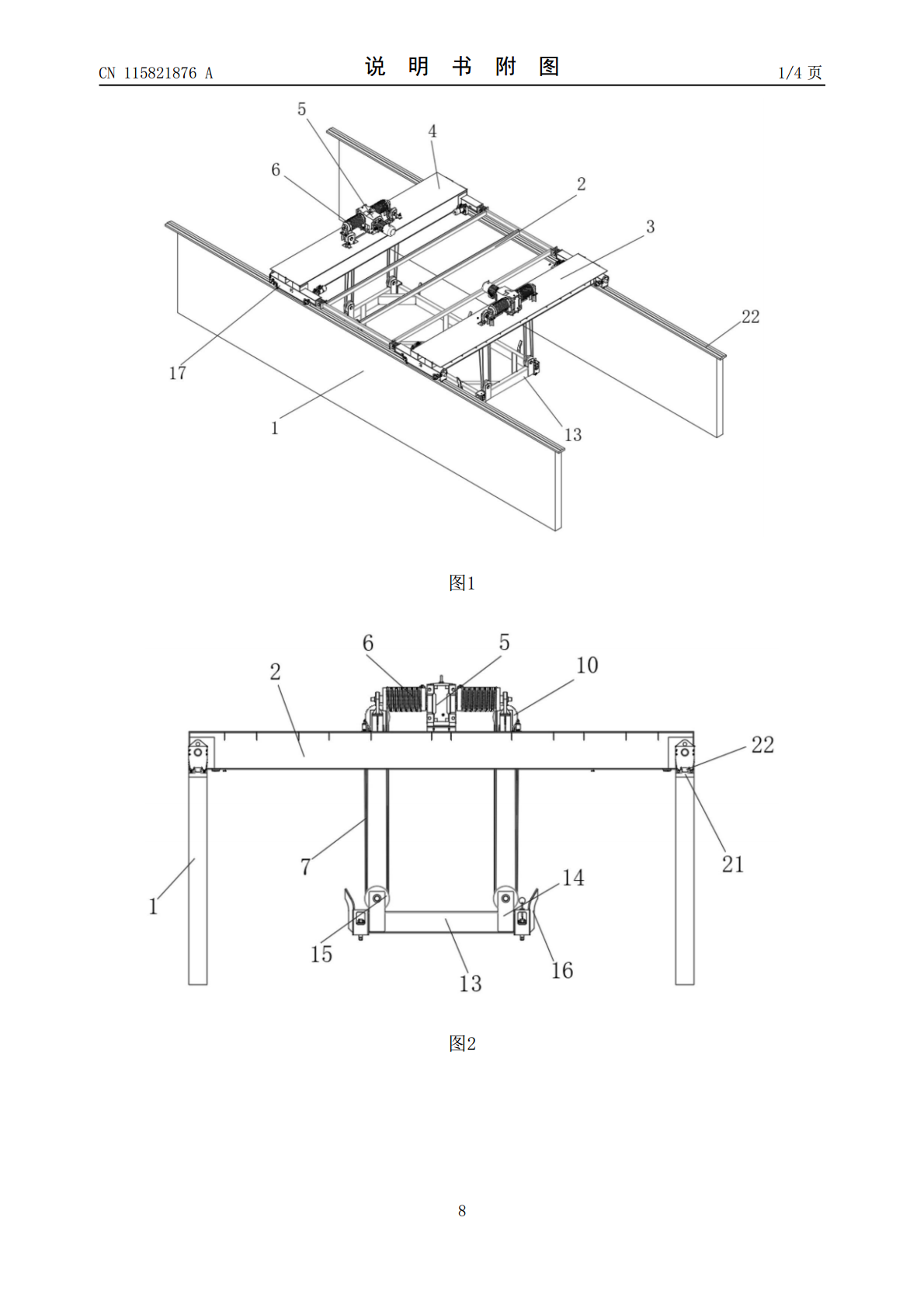

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115821876A(43)申请公布日2023.03.21(21)申请号202211270225.X(22)申请日2022.10.17(71)申请人贵州乌江水电开发有限责任公司构皮滩电站建设公司地址550000贵州省贵阳市南明区新华路9号乌江水电大厦22楼[新华社区]申请人杭州国电机械设计研究院有限公司(72)发明人何光宏吴玮湛伟杰罗涌冯德才王蒂(74)专利代理机构苏州璟融知识产权代理事务所(普通合伙)32484专利代理师钱滨滨(51)Int.Cl.E02C5/00(2006.01)E02C5/02(2006.01)权利要求书1页说明书5页附图4页(54)发明名称一种用于通航渡槽作业的垂直升船机(57)摘要本发明公开了一种用于通航渡槽作业的垂直升船机，具体涉及升船机技术领域，包括升船机闸首主体，所述升船机闸首主体的顶部设置有可以在升船机闸首主体上横向位移的升船组件，所述升船组件的两侧均设置有位移组件。本发明整体设计简单，结构合理，通过各个结构的相应配合使用，避免船舶在进行升降转运时与升船机闸首主体磕碰，提高了船舶在进行转运时的稳定性，在通过托船架向上位移时的牵引力能够拉动船舶向上位移，在通过水自身的浮力，又能减少各个结构在将船舶拉起时所受的负荷，还能够对收卷辊旋转的圈数以及钢丝绳收放的长短进行限位，提高了船舶在进行移运时的稳定性，方便使用的同时具有良好的实用性。CN115821876ACN115821876A权利要求书1/1页1.一种用于通航渡槽作业的垂直升船机，包括升船机闸首主体(1)，其特征在于：所述升船机闸首主体(1)的顶部设置有可以在升船机闸首主体(1)上横向位移的升船组件，所述升船组件的两侧均设置有位移组件；所述升船组件包括设置在升船机闸首主体(1)上的加强横框(2)，所述加强横框(2)为矩形框架结构，所述加强横框(2)的一侧设置有第一支撑板(3)，所述加强横框(2)的另一侧设置有第二支撑板(4)；所述第一支撑板(3)和第二支撑板(4)上均设置有齿轮箱(5)，所述齿轮箱(5)的两侧均设置有与齿轮箱(5)相连接的收卷辊(6)，所述收卷辊(6)上设置有钢丝绳(7)，所述升船机闸首主体(1)的底部设置有托船架(13)；所述托船架(13)的外侧设置有若干个倾斜设置的防护斜板(16)。2.根据权利要求1所述的一种用于通航渡槽作业的垂直升船机，其特征在于：所述升船组件还包括设置在收卷辊(6)一端的立柱(8)，所述收卷辊(6)与立柱(8)活动连接，所述收卷辊(6)和立柱(8)之间设置有棘轮组件(29)。3.根据权利要求2所述的一种用于通航渡槽作业的垂直升船机，其特征在于：所述立柱(8)的一侧设置有第一托轮板架(9)，所述第一托轮板架(9)上活动连接有第一收卷支撑轮(10)，所述钢丝绳(7)缠绕在第一收卷支撑轮(10)上。4.根据权利要求3所述的一种用于通航渡槽作业的垂直升船机，其特征在于：所述第一托轮板架(9)的一侧设置有定位座(11)，所述定位座(11)的底部设置有挂钩(12)。5.根据权利要求3所述的一种用于通航渡槽作业的垂直升船机，其特征在于：所述托船架(13)的四边角处均设置有第二托轮板架(14)，所述第二托轮板架(14)上活动连接有第二收卷支撑轮(15)，所述钢丝绳(7)的一端贯穿第二收卷支撑轮(15)并延伸至挂钩(12)上。6.根据权利要求1所述的一种用于通航渡槽作业的垂直升船机，其特征在于：所述位移组件包括设置在第一支撑板(3)和第二支撑板(4)侧面的牵引座(17)，所述牵引座(17)，所述牵引座(17)与加强横框(2)之间设置有轴销座(18)，所述牵引座(17)的两端均设置有L轮板(19)，所述L轮板(19)上活动连接有行走轮(20)，且牵引座(17)的侧面设置有用于驱动行走轮(20)旋转的第一电机(28)，所述行走轮(20)的底部滑动连接有梯形导轨(22)，所述梯形导轨(22)的底部设置有加强杆板(21)，所述加强杆板(21)安装在升船机闸首主体(1)的顶部。7.根据权利要求2所述的一种用于通航渡槽作业的垂直升船机，其特征在于：所述棘轮组件(29)内设置有第一限位杆(23)，所述第一限位杆(23)上设置有棘轮(24)，所述棘轮(24)的外侧设置有安装在第一限位杆(23)上的第一卡齿(25)，所述棘轮(24)上安装有与棘轮(24)同轴连接的第二限位杆(26)，所述第二限位杆(26)上设置有第二卡齿(27)。8.根据权利要求1所述的一种用于通航渡槽作业的垂直升船机，其特征在于：所述第一托轮板架(9)的底部开设有用于钢丝绳(7)穿插的过渡口(30)，所述齿轮箱(5)的外侧设置有用于驱动齿轮箱(5)运行的第二电机(31)。2CN115821876A说明书1/
