一种开合螺母的同步机构.pdf

预览
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10

亲，该文档总共14页，到这已经超出免费预览范围，如果喜欢就直接下载吧～

下载提示 文本预览

如果您无法下载资料，请参考说明：

1、部分资料下载需要金币，请确保您的账户上有足够的金币

2、已购买过的文档，再次下载不重复扣费

3、资料包下载后请先用软件解压，在使用对应软件打开

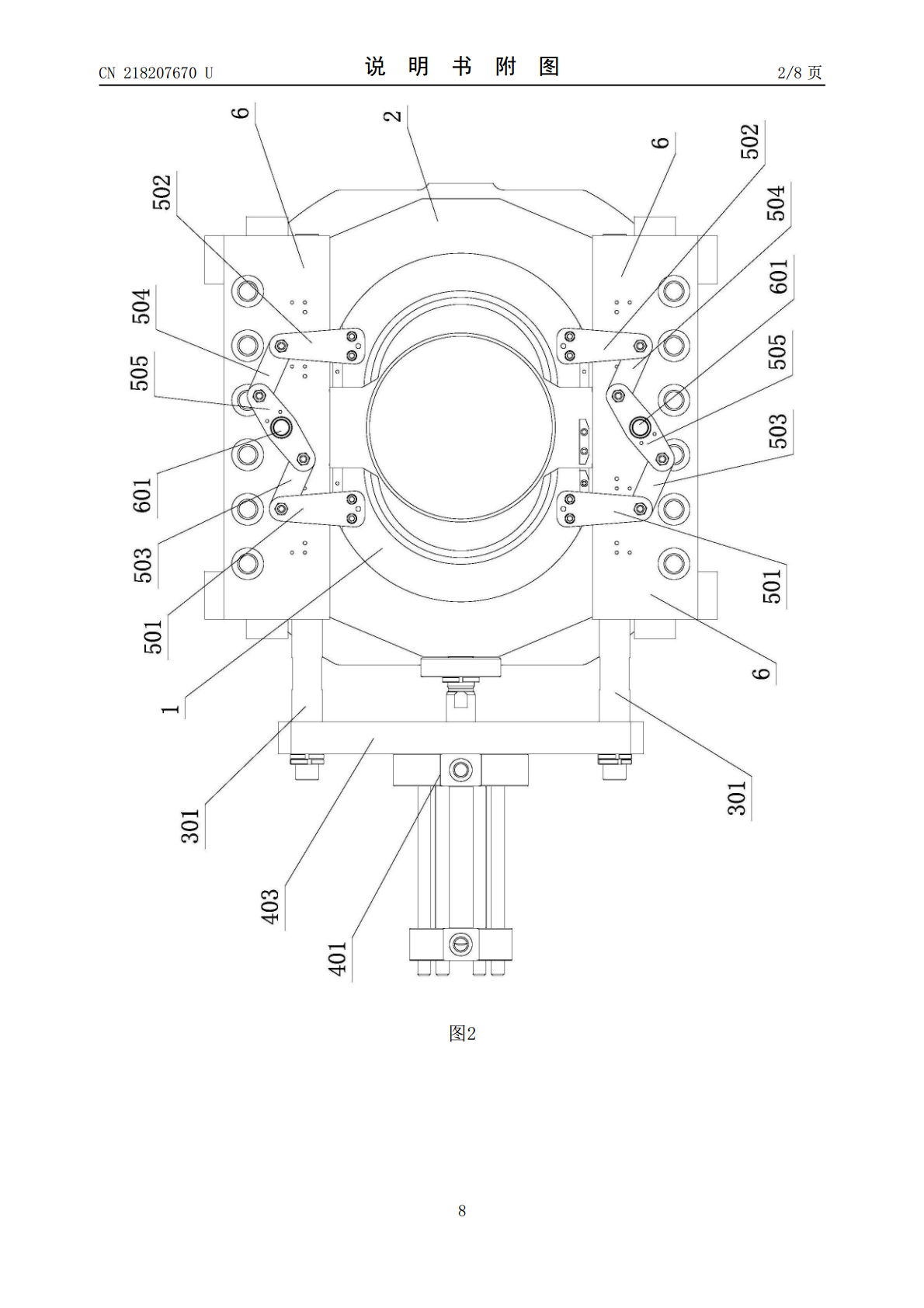

本实用新型提供一种开合螺母的同步机构,开合螺母包括第一开口螺母、第二开口螺母和前盖,开合螺母还包括设置在前盖上的驱动件,驱动件与第一开口螺母连接,前盖上设有与第二开口螺母连接的连杆,第一开口螺母和第二开口螺母之间设有同步机构;其中,驱动件推动第一开口螺母朝中心方向移动时带动同步机构运动,第二开口螺母在同步机构的作用下同步朝中心方向移动,以实现开合螺母作闭合动作;驱动件拉动第一开口螺母远离中心方向移动时带动同步机构运动,第二开口螺母在同步机构的作用下同步远离中心方向移动,以实现开合螺母作打开动作。采取上述设置,实现第一开口螺母、第二开口螺母同步动作,减少不必要的撞击次数和撞击声,降低二者的磨损。
