一种防风固沙草方格铺设机.pdf

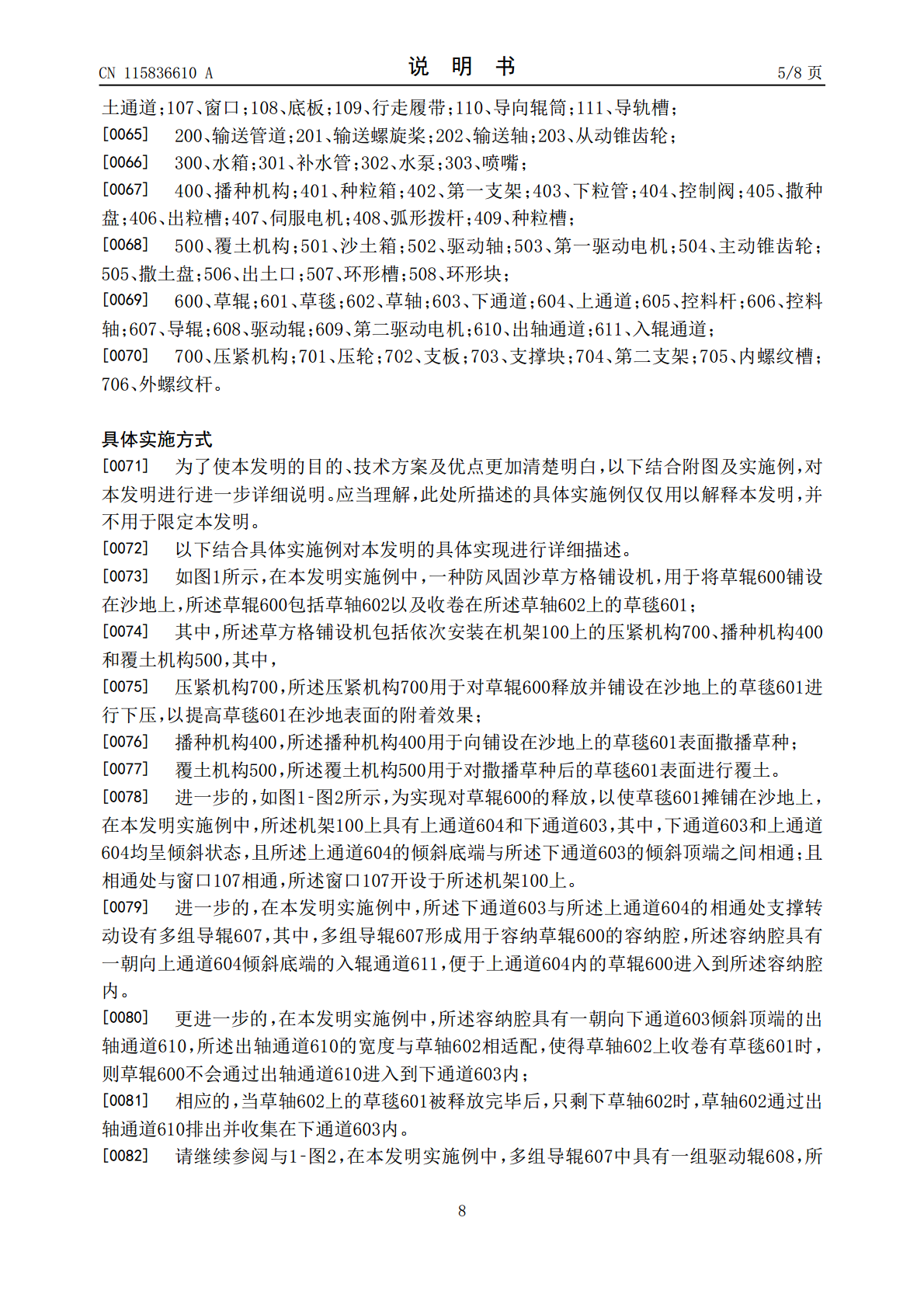

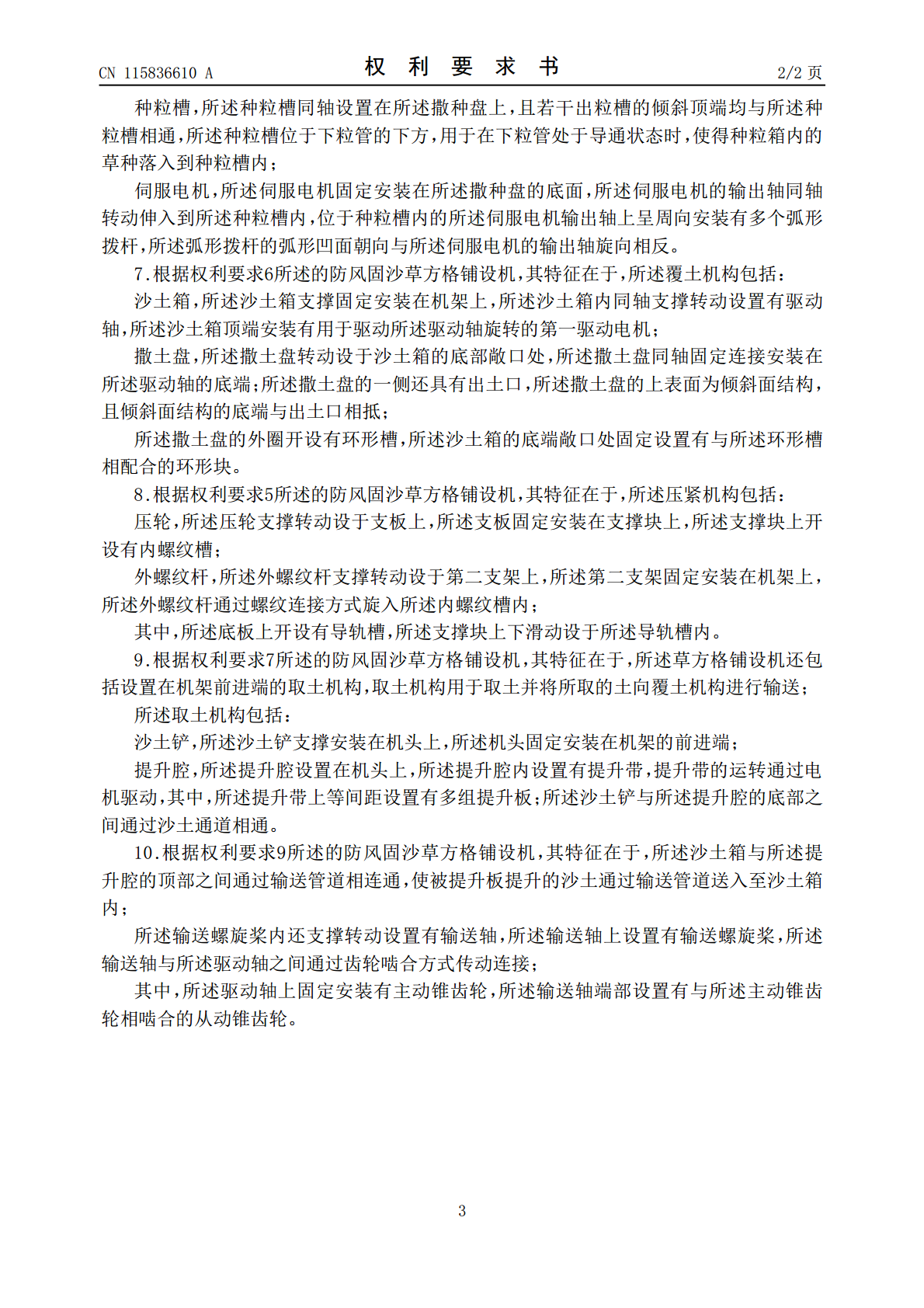

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115836610A(43)申请公布日2023.03.24(21)申请号202310044229.4E02D3/00(2006.01)(22)申请日2023.01.29(71)申请人安徽农业大学地址230031安徽省合肥市长江西路130号(72)发明人马文昭方梁菲孙兴冻倪晨皓(74)专利代理机构上海复暨知识产权代理事务所(普通合伙)31449专利代理师林鹏(51)Int.Cl.A01C7/08(2006.01)A01C7/20(2006.01)A01G20/20(2018.01)A01G25/09(2006.01)A01B49/06(2006.01)A01B49/04(2006.01)权利要求书2页说明书8页附图4页(54)发明名称一种防风固沙草方格铺设机(57)摘要本发明适用于防风固沙技术领域，提供了一种防风固沙草方格铺设机，用于将草辊铺设在沙地上，所述草辊包括草轴以及收卷在所述草轴上的草毯；所述草方格铺设机包括依次安装在机架上的压紧机构、播种机构和覆土机构。在本发明提供的草方格铺设机的具体实施中，将草毯的端部引出至沙地上，铺设机行进过程中，通过压紧机构对草毯进行连续压紧，以提高草毯在沙地上的附着效果，并进一步利用播种机构进行草种的撒播，以及通过覆土机构将沙土覆盖在草毯上，能够进一步对草毯提供压力，提高草毯的稳固性，且覆土也能给草种提供生存的土壤环境，有效提高了本发明的草方格铺设机在防风固沙中的使用效果。CN115836610ACN115836610A权利要求书1/2页1.一种防风固沙草方格铺设机，用于将草辊铺设在沙地上，所述草辊包括草轴以及收卷在所述草轴上的草毯；其特征在于：所述草方格铺设机包括依次安装在机架上的压紧机构、播种机构和覆土机构；其中：压紧机构，所述压紧机构用于对草辊释放并铺设在沙地上的草毯进行下压；播种机构，所述播种机构用于向铺设在沙地上的草毯表面撒播草种；覆土机构，所述覆土机构用于对撒播草种后的草毯表面进行覆土。2.根据权利要求1所述的防风固沙草方格铺设机，其特征在于，所述机架上具有上通道和下通道；所述下通道和所述上通道均呈倾斜状态；所述上通道的倾斜底端与所述下通道的倾斜顶端之间相通，相通处与窗口相通，所述窗口开设于所述机架上；所述下通道与所述上通道的相通处支撑转动设有多组导辊，多组导辊形成用于容纳草辊的容纳腔，所述容纳腔具有一朝向上通道倾斜底端的入辊通道；所述容纳腔具有一朝向下通道倾斜顶端的出轴通道，所述出轴通道的宽度与草轴相适配；所述上通道上支撑转动设置有控料轴，所述控料轴上设置有控料杆；所述控料轴通过电机进行驱动。3.根据权利要求2所述的防风固沙草方格铺设机，其特征在于，多组导辊中具有一组驱动辊，所述驱动辊的旋转通过第二驱动电机进行驱动；所述驱动辊位于所述容纳腔的底部；所述窗口内还具有对草毯进行导向的导向辊筒。4.根据权利要求3所述的防风固沙草方格铺设机，其特征在于，所述的草方格铺设机还包括湿润机构，湿润机构用于对穿过窗口的草毯表面进行喷水；所述湿润机构包括：水箱，所述水箱固定设置在机架上，水箱上具有补水管；喷嘴，所述喷嘴位于窗口内，所述喷嘴朝向草毯，喷嘴与水箱的连接管道上设置有水泵。5.根据权利要求2‑4任一所述的防风固沙草方格铺设机，其特征在于，所述的草方格铺设机还包括移动机构，所述移动机构用于实现铺设机的整体移动；所述移动机构包括：底板，所述底板固定安装在机架的底部；行走履带，所述行走履带支撑转动设于所述底板上。6.根据权利要求2‑4任一所述的防风固沙草方格铺设机，其特征在于，所述播种机构包括：种粒箱，所述种粒箱通过第一支架支撑固定安装在机架上，所述种粒箱的底端具有下粒管，所述下粒管上设置有控制阀；撒种盘，所述撒种盘支撑固定安装在所述种粒箱的下方，所述撒种盘上呈周向均匀分布开设有若干出粒槽，所述出粒槽的底腔呈斜面结构；2CN115836610A权利要求书2/2页种粒槽，所述种粒槽同轴设置在所述撒种盘上，且若干出粒槽的倾斜顶端均与所述种粒槽相通，所述种粒槽位于下粒管的下方，用于在下粒管处于导通状态时，使得种粒箱内的草种落入到种粒槽内；伺服电机，所述伺服电机固定安装在所述撒种盘的底面，所述伺服电机的输出轴同轴转动伸入到所述种粒槽内，位于种粒槽内的所述伺服电机输出轴上呈周向安装有多个弧形拨杆，所述弧形拨杆的弧形凹面朝向与所述伺服电机的输出轴旋向相反。7.根据权利要求6所述的防风固沙草方格铺设机，其特征在于，所述覆土机构包括：沙土箱，所述沙土箱支撑固定安装在机架上，所述沙土箱内同轴支撑转动设置有驱动轴，所述沙土箱顶端安装有用于驱动所述驱动轴旋转的第一驱动电机；撒土盘，所述撒土盘转动设于沙土箱的底部敞口处，所述撒土盘同轴固定连接安装在所述驱动
