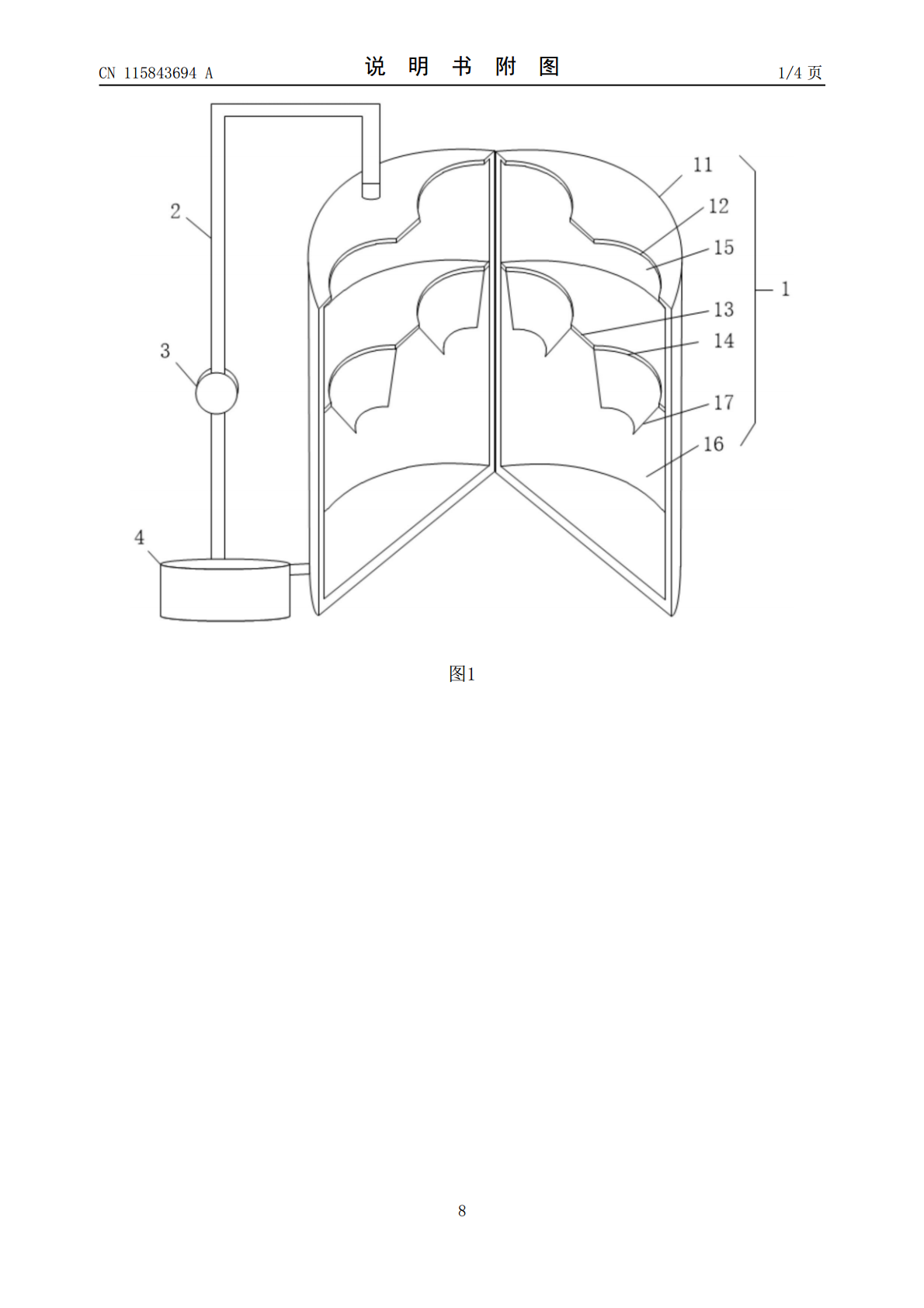

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115843694A(43)申请公布日2023.03.28(21)申请号202310015385.8(22)申请日2023.01.05(71)申请人新疆农业大学地址830052新疆维吾尔自治区乌鲁木齐市沙依巴克区农大东路311号(72)发明人于月华倪志勇(74)专利代理机构郑州豫原知识产权代理事务所(普通合伙)41176专利代理师吴林(51)Int.Cl.A01H4/00(2006.01)权利要求书1页说明书5页附图4页(54)发明名称一种用于大豆组培苗快速生根驯化的装置(57)摘要本发明属于组培苗生根培养装置技术领域,具体涉及一种用于大豆组培苗快速生根驯化的装置,包括盒体,盒体由两部分半盒可拆卸拼接而成,半盒的顶壁设有允许组培苗枝叶穿出的半穿孔,半盒的内壁设有卡接盘,卡接盘上开设有卡接口;当两个半盒拼接成盒体后,两个半盒上的半穿孔可拼接成一个完整的穿接孔,卡接盘可拼接成一个盘状结构,卡接口也拼接成完整的卡口结构;其中一个半盒的顶壁和底壁之间通过循环管连通,循环管上设有循环泵,循环管的管身处还连通设有贮液箱。本发明设置适用组培苗的培育,打开盒体,直接观察、测量根系。CN115843694ACN115843694A权利要求书1/1页1.一种用于大豆组培苗快速生根驯化的装置,其特征在于,包括盒体(1),所述盒体(1)由两部分半盒(11)可拆卸拼接而成,所述半盒(11)的顶壁设有允许组培苗枝叶穿出的半穿孔(12),所述半盒(11)的内壁设有卡接盘(13),所述卡接盘(13)上开设有卡接口(14);当两个所述半盒(11)拼接成所述盒体(1)后,两个所述半盒(11)上的所述半穿孔(12)可拼接成一个完整的穿接孔,对应的所述卡接盘(13)拼接成一个盘状结构,对应的所述卡接口(14)也拼接成完整的卡口结构;其中一个所述半盒(11)的顶壁和底壁之间通过循环管(2)连通,所述循环管(2)上设有循环泵(3),所述循环管(2)的管身处还连通设有贮液箱(4)。2.根据权利要求1所述的一种用于大豆组培苗快速生根驯化的装置,其特征在于,所述盒体(1)由两部分半盒(11)转动连接而成,两个所述半盒(11)拼接成所述盒体(1)后,所述半盒(11)的边缘接触位置密封不漏液。3.根据权利要求1所述的一种用于大豆组培苗快速生根驯化的装置,其特征在于,所述卡接口(14)的底部安装导向管(17)。4.根据权利要求3所述的一种用于大豆组培苗快速生根驯化的装置,其特征在于,所述导向管(17)为半圆台形,当两个所述半盒(11)拼接成所述盒体(1)后,两个所述导向管(17)能拼接成一个上端管口直径大于下端管口直径的圆台形结构。5.根据权利要求3所述的一种用于大豆组培苗快速生根驯化的装置,其特征在于,所述导向管(17)可拆卸卡接在所述卡接口(14)上,所述导向管(17)顶部设有接种口(171),所述导向管(17)的底壁粘接有透水纸(172),经过液体浸泡后粘性消失,所述透水纸(172)掉落。6.根据权利要求5所述的一种用于大豆组培苗快速生根驯化的装置,其特征在于,所述导向管(17)侧壁边缘设有密封带,当两个所述导向管(17)拼接时,密封带将连接处密封。7.根据权利要求5所述的一种用于大豆组培苗快速生根驯化的装置,其特征在于,所述卡接口(14)的用于与所述导向管(17)连接的边缘设有弹性条,所述导向管(17)卡入所述卡接口(14)内时,与所述弹性条紧密抵接。8.根据权利要求1所述的一种用于大豆组培苗快速生根驯化的装置,其特征在于,一个所述卡接盘(13)上可设置多个所述卡接口(14),两个所述卡接盘(13)上的所述卡接口(14)的数量相等。9.根据权利要求1所述的一种用于大豆组培苗快速生根驯化的装置,其特征在于,所述贮液箱(4)具有进液口和出液口。10.根据权利要求1所述的一种用于大豆组培苗快速生根驯化的装置,其特征在于,除了循环泵(3)、循环管(2)和贮液箱(4)外,其余部件均可采用透明材质制备。2CN115843694A说明书1/5页一种用于大豆组培苗快速生根驯化的装置技术领域[0001]本发明属于组培苗生根培养装置技术领域,具体涉及一种用于大豆组培苗快速生根驯化的装置。背景技术[0002]组培技术是筛选优质植株的一个常用技术,通过培育组培苗,可研发各类组织培养方法,探究不同植物生长促进剂、转基因制剂对植物幼苗的影响,大豆是常见的组培苗培育对象,研究其组培苗根系状况,对于一些根瘤菌的开发工作具有很大帮助。由于组培苗是外植体的植物细胞全能性发育后的结果,而外植体的发育大豆在含琼脂的培养基中进行,所以很多组培苗初期都是生长在琼脂培养基中的。琼脂块是固态,组培苗的根系在其内部分散生长,剥离不易,影响后续的根长、根数等生理
