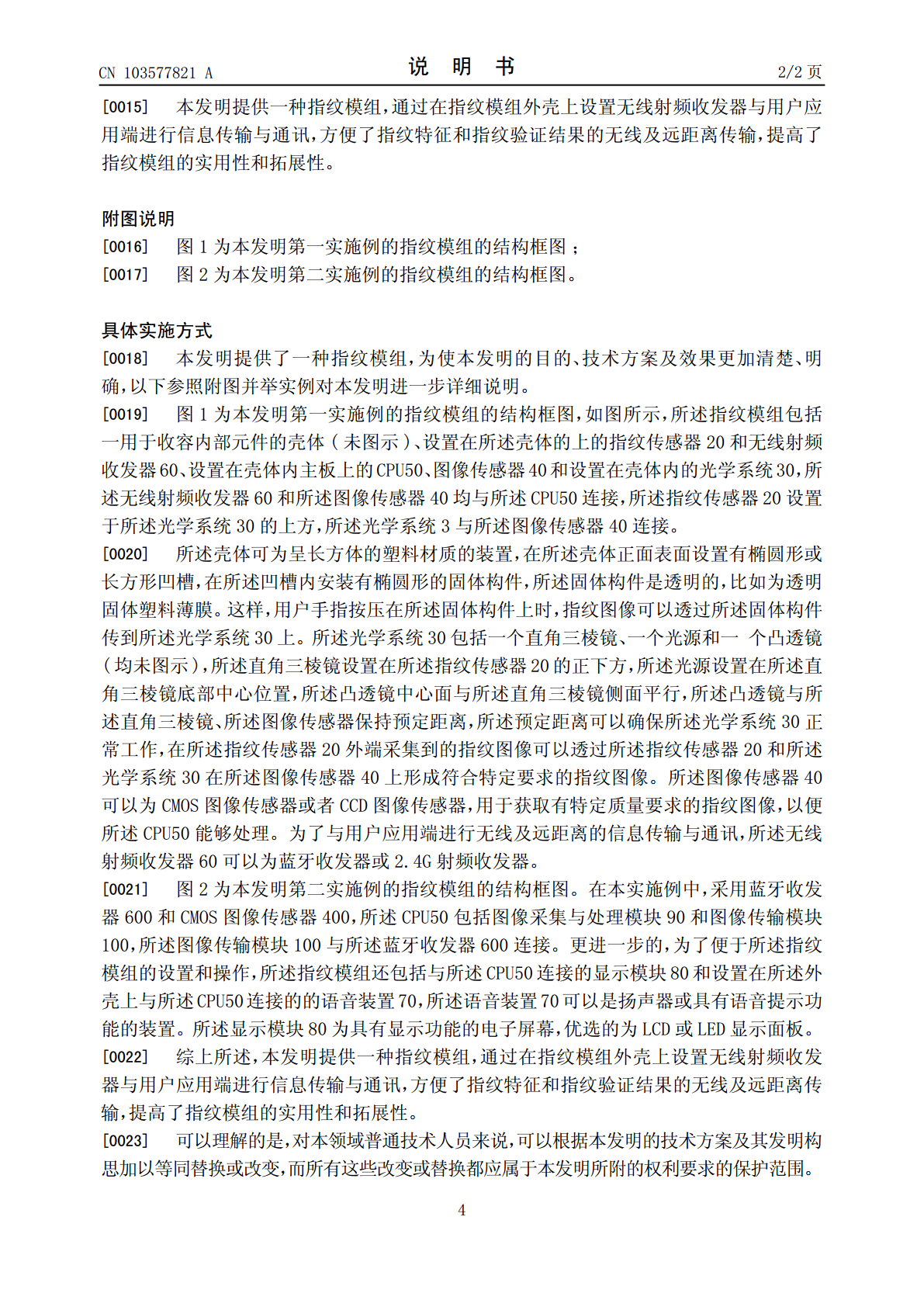

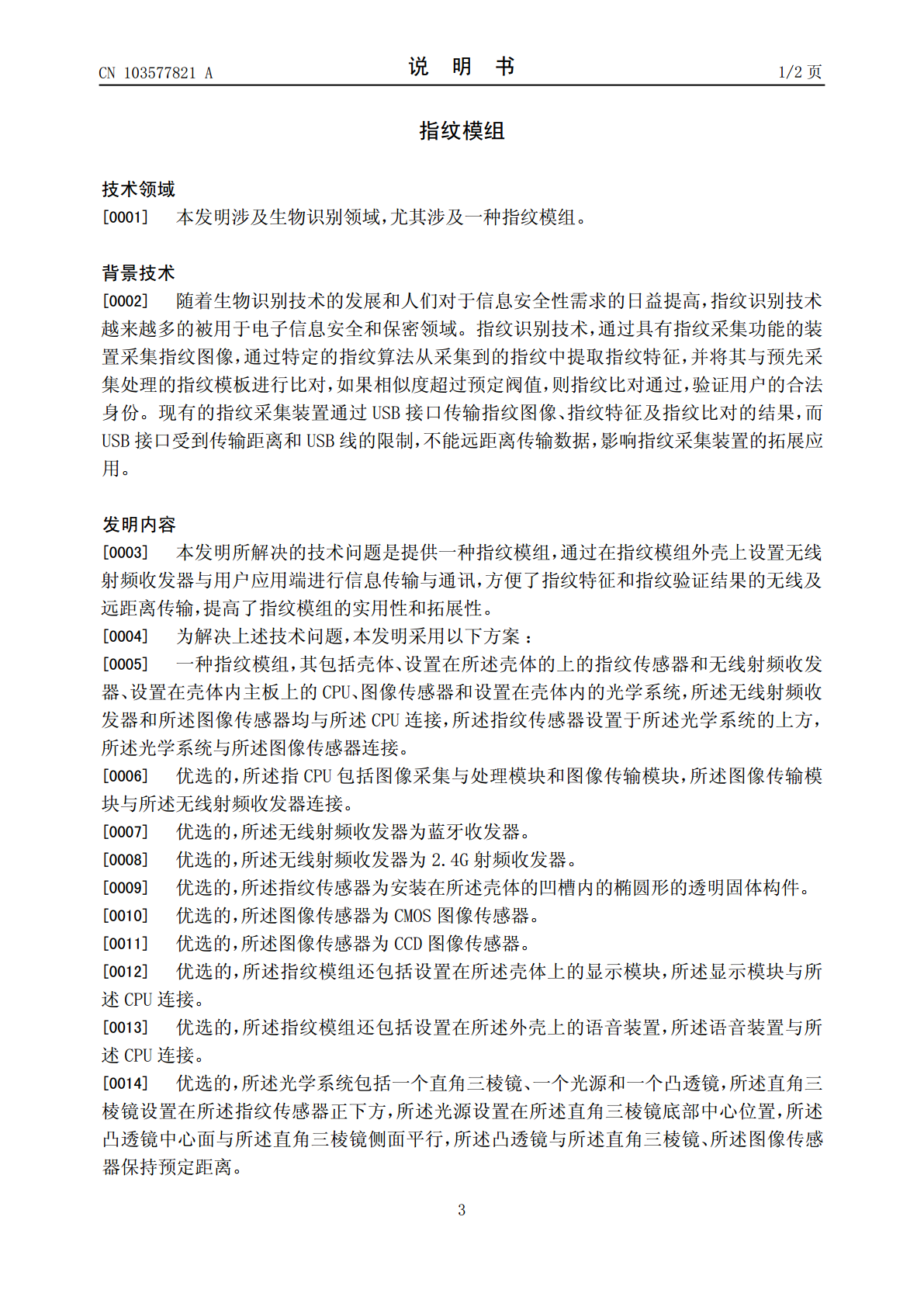

本发明涉及一种指纹模组，其包括壳体、设置在所述壳体的上的指纹传感器和无线射频收发器、设置在壳体内主板上的CPU、图像传感器和设置在壳体内的光学系统，所述无线射频收发器和所述图像传感器均与所述CPU连接，所述指纹传感器设置于所述光学系统的上方，所述光学系统与所述图像传感器连接。本发明通过在指纹模块外壳上设置无线射频收发器与用户应用端进行信息传输与通讯，方便了指纹特征和指纹验证结果的无线及远距离传输，提高了指纹模组的实用性和拓展性。
2023-06-07
10
321KB
指纹模组及设有该指纹模组的电子设备.pdf
本发明涉及一种指纹模组及设有该指纹模组的电子设备，指纹模组包括：电路板；芯片封装结构，设于电路板一侧；盖板，覆盖于芯片封装结构远离电路板一侧；芯片封装结构包括封装体及芯片主体，芯片主体包括第一表面与第二表面；第一表面嵌设有焊盘，第二表面设有焊球，芯片主体开设有贯穿第一表面与第二表面的连接孔，焊盘与焊球通过连接孔电连接。上述指纹模组，芯片主体上的焊盘通过连接孔电连接于焊球，从而使芯片主体与电路板电连接，而无需预留导电连接线的打线空间，从而减小了指纹模组的厚度。此外，由于芯片主体的第一表面露出封装体，因此具有
2023-11-15
10
437KB
指纹识别模组.pdf
本发明揭示了一种指纹识别模组，指纹识别模组包括：电学机构和设置在电学机构外围用于分导电学机构所受压力的力学机构；力学机构包括上盖板和中部镂空的力传导部件，上盖板设置于力传导部件顶部与力传导部件共同组成一收容空间；电学机构包括电路板和指纹识别芯片，电路板包括延伸部和连接部，指纹识别芯片设置在收容空间内，并通过导电物与连接部电性连接；指纹识别芯片的顶部端面与上盖板的底部端面固定连接，连接部底部端面的水平高度高于力学机构底部端面的水平高度。相较于现有技术，本发明的指纹识别模组，使用力学机构分散电学机构所受的压力
2024-01-10
10
780KB
指纹感测模组.pdf
本发明提供一种指纹感测模组，其包括具有复数个行输出节点或复数个列输出节点的指纹感测像素阵列、电流源以及控制开关。其中，电流源及控制开关的一端皆电性连接至行输出节点或列输出节点，而行输出节点或列输出节点用以输出指纹感测像素阵列中每一感测像素应感测内容而产生的一输出电压位准。电流源及控制开关的另一端分别电性连接至第一电压位准与第二电压位准，其中第一电压位准不等于第二电压位准。如此一来，当控制开关应重设信号而被导通时，本发明使行输出节点或列输出节点的输出电压位准等于或接近于该第二电压位准，以清除每一感测像素所残
2023-11-15
10
566KB
指纹识别模组、电子设备及指纹识别模组制造方法.pdf
本发明公开一种指纹识别模组、电子设备及指纹识别模组制造方法，该指纹识别模组包括基板、线路板、指纹芯片、导电件和支撑架，线路板设于基板上，指纹芯片设于线路板上，线路板朝向指纹芯片的一侧表面上设有线路板连接点，指纹芯片远离线路板的一侧表面上设有芯片连接点，导电件包括与芯片连接点电性连接的第一部和与线路板连接点电性连接的第二部，第一部至少部分设于指纹芯片设有芯片连接点的一侧表面上，支撑架设于线路板上，且形成容纳指纹芯片的空腔。该指纹识别模组、电子设备及指纹识别模组制造方法中，导电件的高度较小，因此可降低整个指纹
