九年级数学下册 第32章 投影与视图 32.1 投影课件（新版）冀教版-（新版）冀教级下册数学课件.pptx

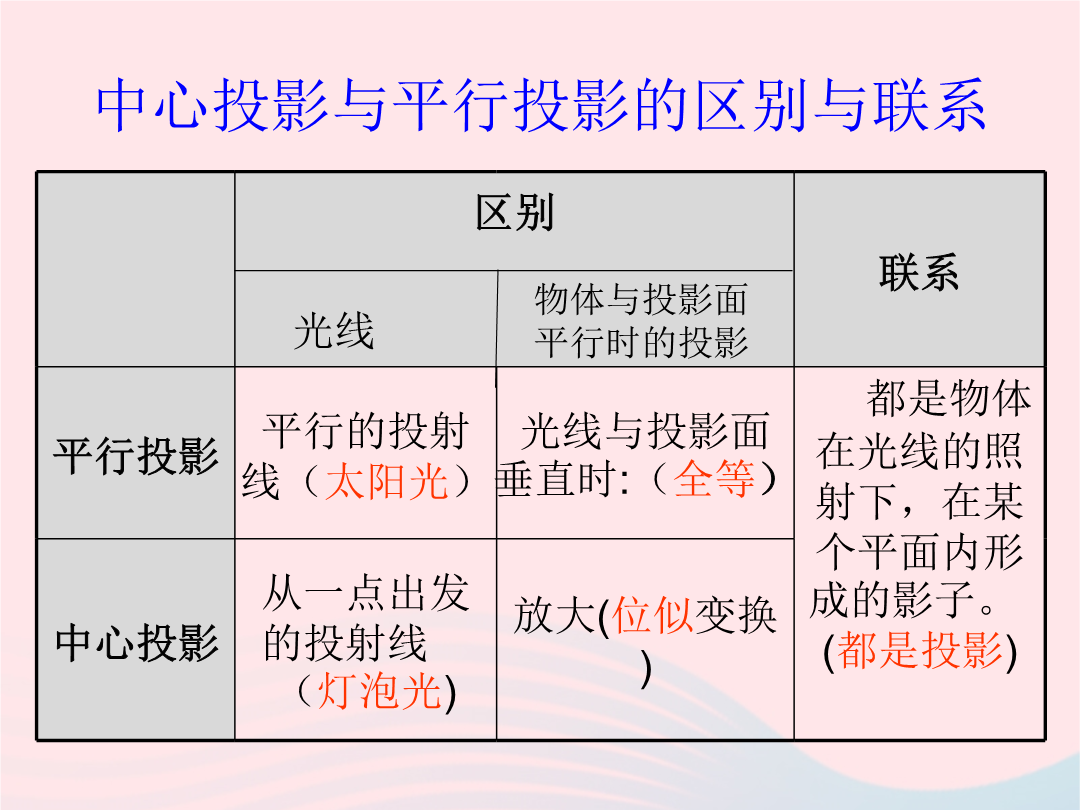

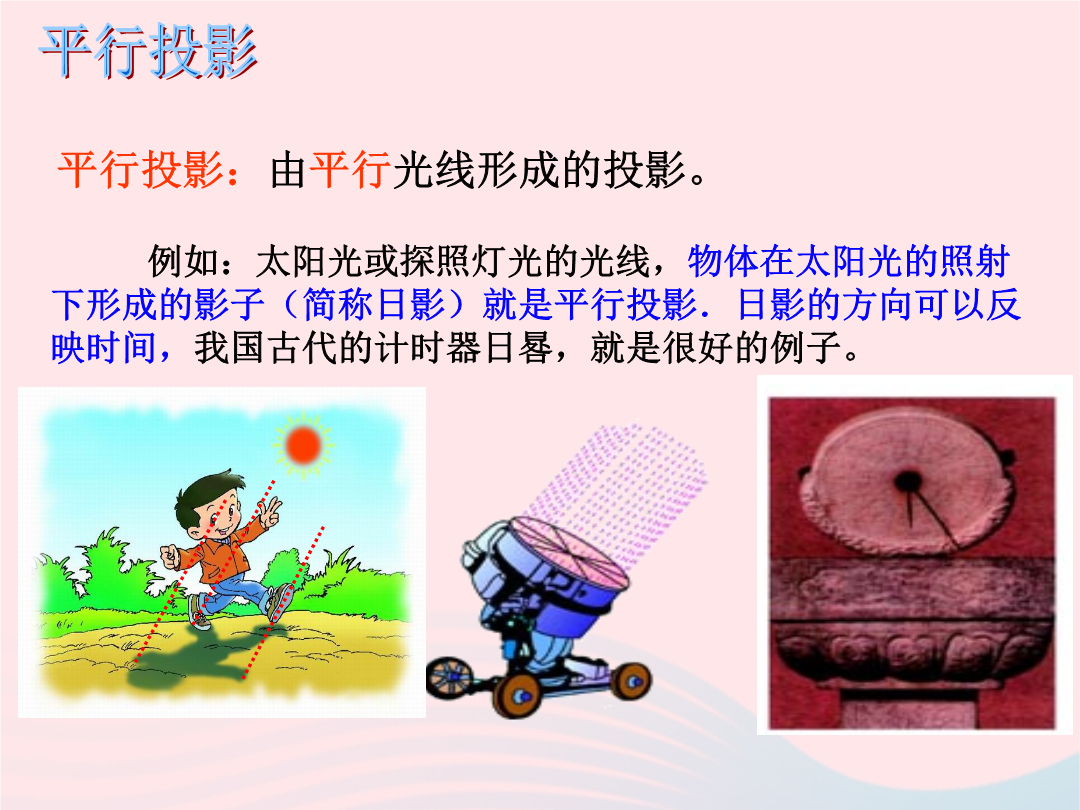

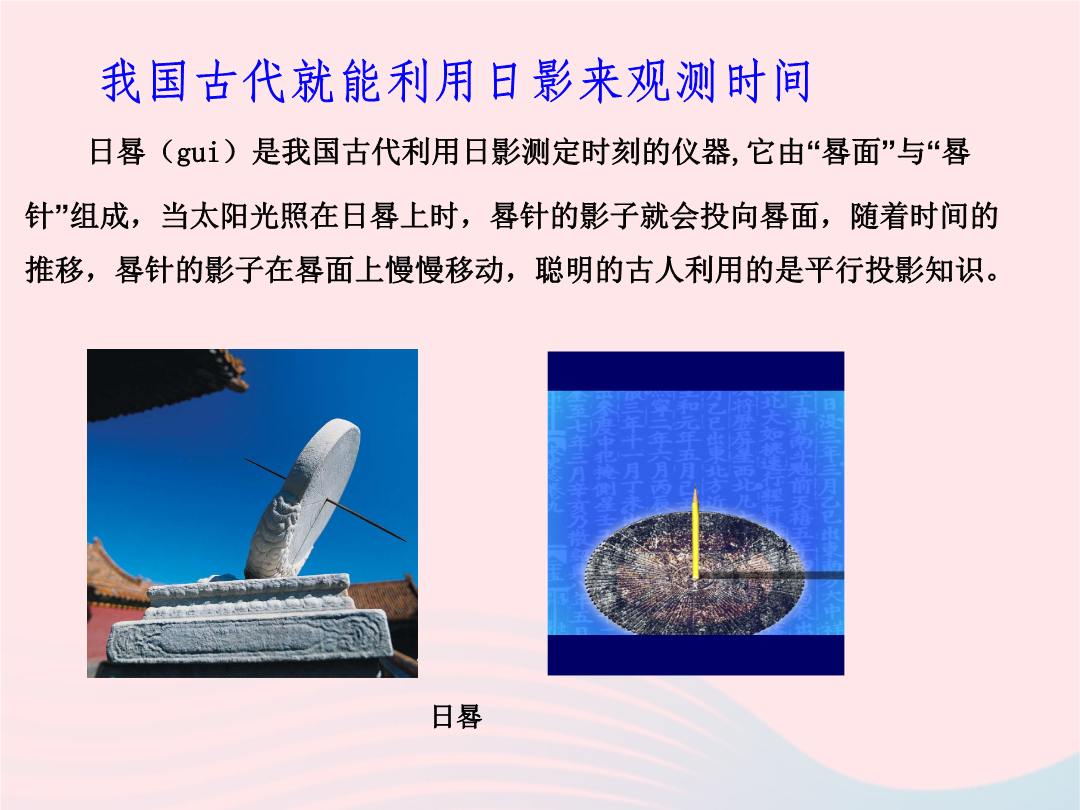

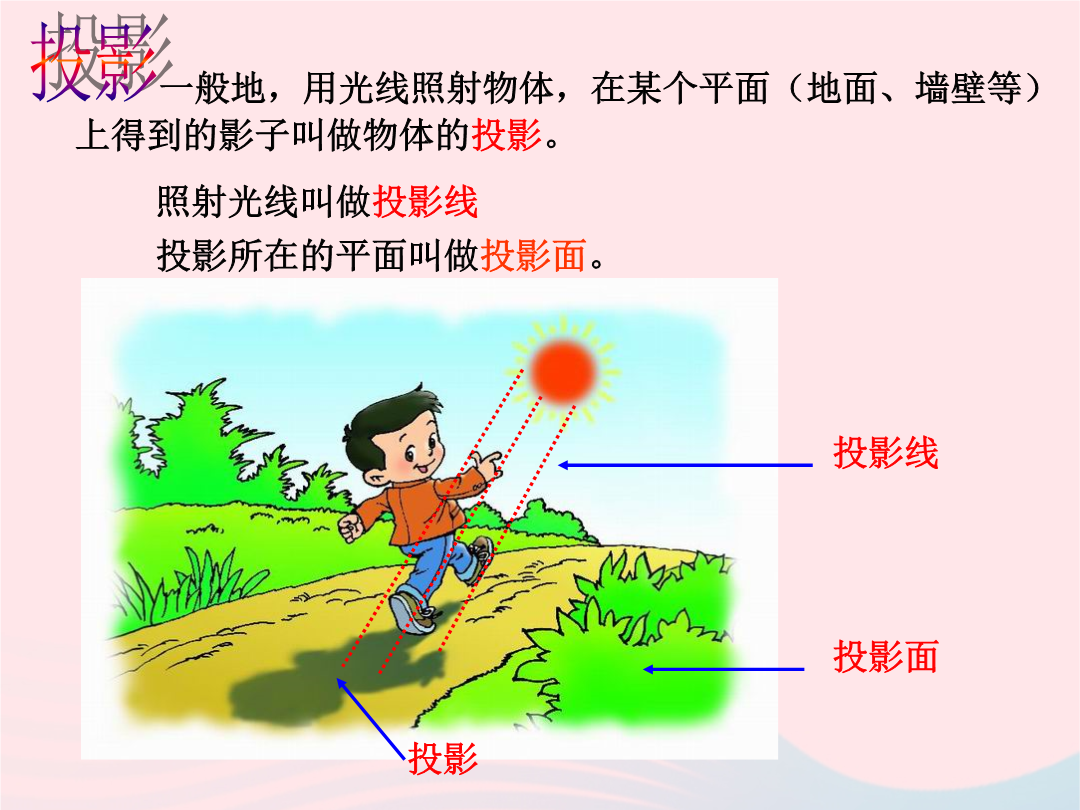

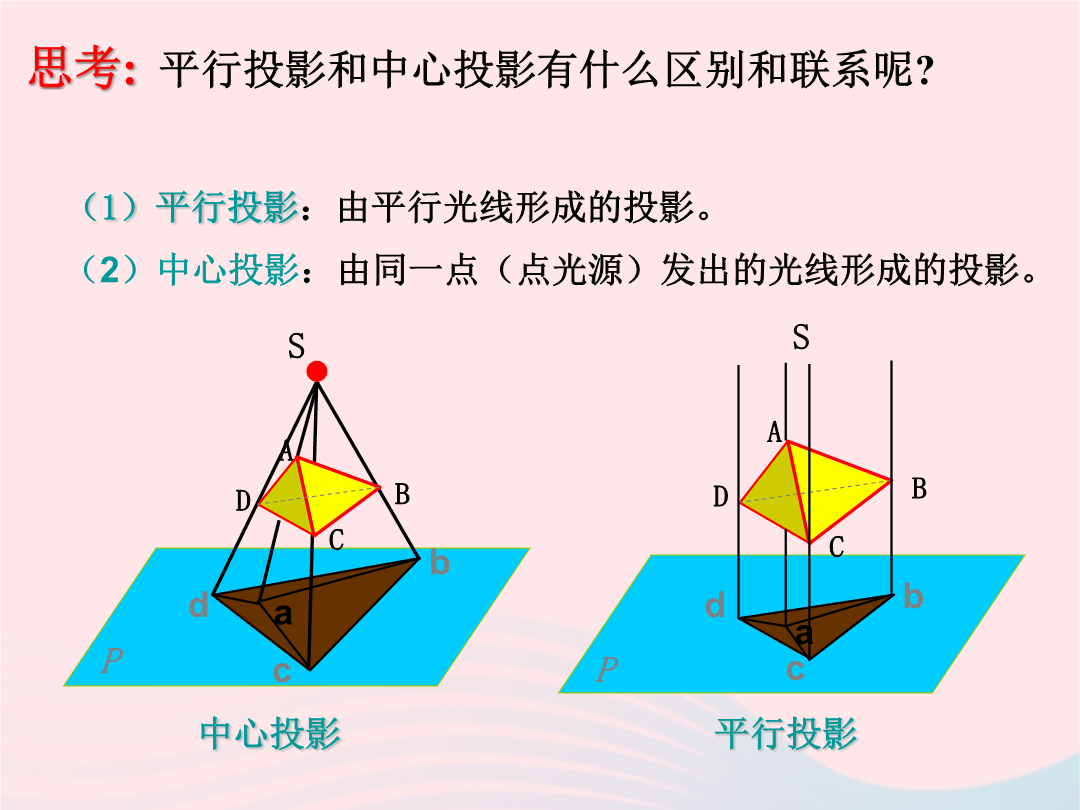

32.1投影你知道物体与影子有什么关系吗？物体在灯光照射下会在墙壁（屏幕）处形成影子。投影所在的平面叫做投影面。例如：太阳光或探照灯光的光线物体在太阳光的照射下形成的影子（简称日影）就是平行投影．日影的方向可以反映时间我国古代的计时器日晷就是很好的例子。我国古代就能利用日影来观测时间日晷（gui）是我国古代利用日影测定时刻的仪器它由“晷面”与“晷针”组成当太阳光照在日晷上时晷针的影子就会投向晷面随着时间的推移晷针的影子在晷面上慢慢移动聪明的古人利用的是平行投影知识。物体在电灯光的照射下形成的影子也是平行投影吗？例如：物体在灯泡发出的光照射下形成影子就是中心投影。中心投影与平行投影的区别与联系把下列物体与它们的投影用线连接起来：（1）下图是两棵小树在同一时刻的影子.根据它们的投影判断是太阳的光线还是灯光的光线?（2）下图是两棵小树在同一时刻的影子.根据它们的投影判断是太阳的光线还是灯光的光线?辨别平行投影与中心投影投影归纳：平行投影例：确定图中路灯灯泡所在的位置.1.同一时刻两根木棒的影子如图请画出图中另一根木棒的影子。2.下面两幅图分别是两棵小树在同一时刻的影子.你能判断出哪幅图是灯光下形成的哪幅图是太阳光下形成的吗？3.下图是两棵小树在同一时刻的影子.请你在图中画出形成树影的光线.它们是太阳的光线下形成的还是灯光下形成的?画出同一时刻旗杆的影子并与同伴交流这样做的理由。当堂检测4.下列四幅图形中表示两颗小树在同一时刻阳光下的影子的图形可能是()5.在同一时刻的阳光下小明的影子比小强的影子长那么在同一路灯下（）A.小明的影子比小强的影子长B.小明的影长比小强的影子短C.小明的影子和小强的影子一样长D.无法判断谁的影子长7.下面图中是光线由上到下照射一个五棱柱时的正投影你能分别指出五棱柱的各个面的正投影是什么吗？投影线的方向如箭头所示画出图中圆柱体的正投影：
