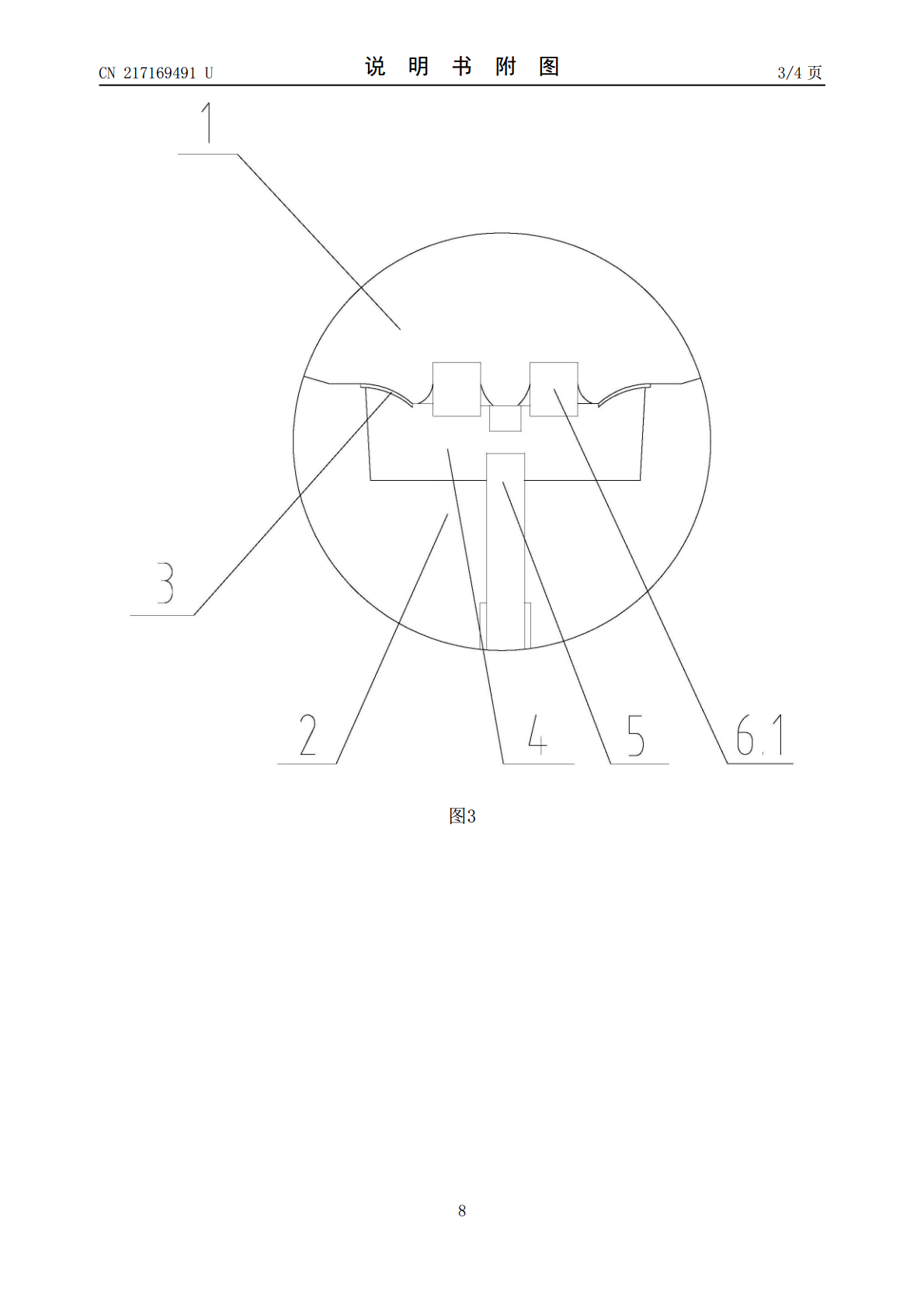

本实用新型公开一种模具斜顶保护结构,包括前模仁(1)和后模仁(2),所述前模仁(1)与后模仁(2)在合模时形成模腔,所述模腔用于成型产品(3),所述后模仁(2)上设有用于将产品(3)顶出后模仁(2)的顶块(4),所述顶块(4)的下端连接用于驱动顶块(4)移动的顶针(5),所述前模仁(1)上设有弹性垫(6),所述弹性垫(6)设于顶块(4)的上端用于快速复位顶块(4)。本实用新型提供一种可以倾斜设置的顶块与顶针快速复位以提高产品生产效率的一种模具斜顶保护结构。
