一种用于钣金壳体焊接和校正的膨胀夹具.pdf
2023-06-06
10金币
428KB
5页
雨巷****怡轩
实名认证
内容提供者
1/5
2/5
3/5
4/5
5/5
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种用于钣金壳体焊接和校正的膨胀夹具.pdf
本实用新型公开了一种用于钣金壳体焊接和校正的膨胀夹具,该夹具包括芯块A(2?1)、芯块B(2?2)和斜楔块(2?3),所述芯块A(2?1)与所述芯块B(2?2)通过两燕尾槽(2?6)松动配合;所述芯块A(2?1)上与所述芯块B(2?2)的配合面中部设凹槽(2?4),所述芯块B(2?2)的中部设相应的斜凸块(2?5),所述斜契块(2?3)被用于装配于所述斜凸块(2?5)与所述凹槽(2?4)之间。该膨胀夹具实现了在薄壁钣金壳体焊接后方便取出芯块,取下壳体。螺纹孔的配置,通过外接螺栓便于斜契块、芯块取出。
2023-06-06
10
428KB
一种钣金焊接夹具.pdf
本发明公开了一种钣金焊接夹具，涉及钣金焊接技术领域。包括至少三个固定装置；三个固定装置设置于铁制焊接工作台上；固定装置包括磁力座和固定设置于磁力座上方的槽型支架；槽型支架内侧顶部设置有下压杆，底部设置有支撑杆；下压杆与支撑杆同轴线设置；下压杆下端通过球关节铰接有上压板；支撑杆上端通过球关节铰接有支撑板；通过向下移动下压杆使上压板和支撑板夹紧钣金件边缘。本发明通过设置球关节铰接的上压板和支撑板，可以适应多种折弯角度的钣金件；通过设置磁力座，方便了固定装置的位置移动，可以适应多种形状的钣金件。
2023-05-28
10
726KB
一种钣金焊接夹具.pdf
本发明涉及钣金加工技术领域，具体为一种钣金焊接夹具，包括底座，底座呈凸形结构，且底座上端的中间位置开设有滑轨，滑轨的内部滑动连接有两组夹持机构，两组夹持机构前后对称并呈相反结构分布设计；夹持机构包括活动板、半圆卡件、立框、支撑杆和夹持框，活动板呈L形状，且活动板的连接处通过铰接轴铰接，活动板的数量为两组，两组活动板为上下活动连接。本发明，能够不仅方便多块钣金对齐并均匀受力夹持，减少钣金外部划伤损坏及形变，同时，可根据钣金高度进行简单调整，能够快速调节和夹持钣金，减少长时间的加工使夹持机构松动或者位置的情况
2023-05-29
10
498KB

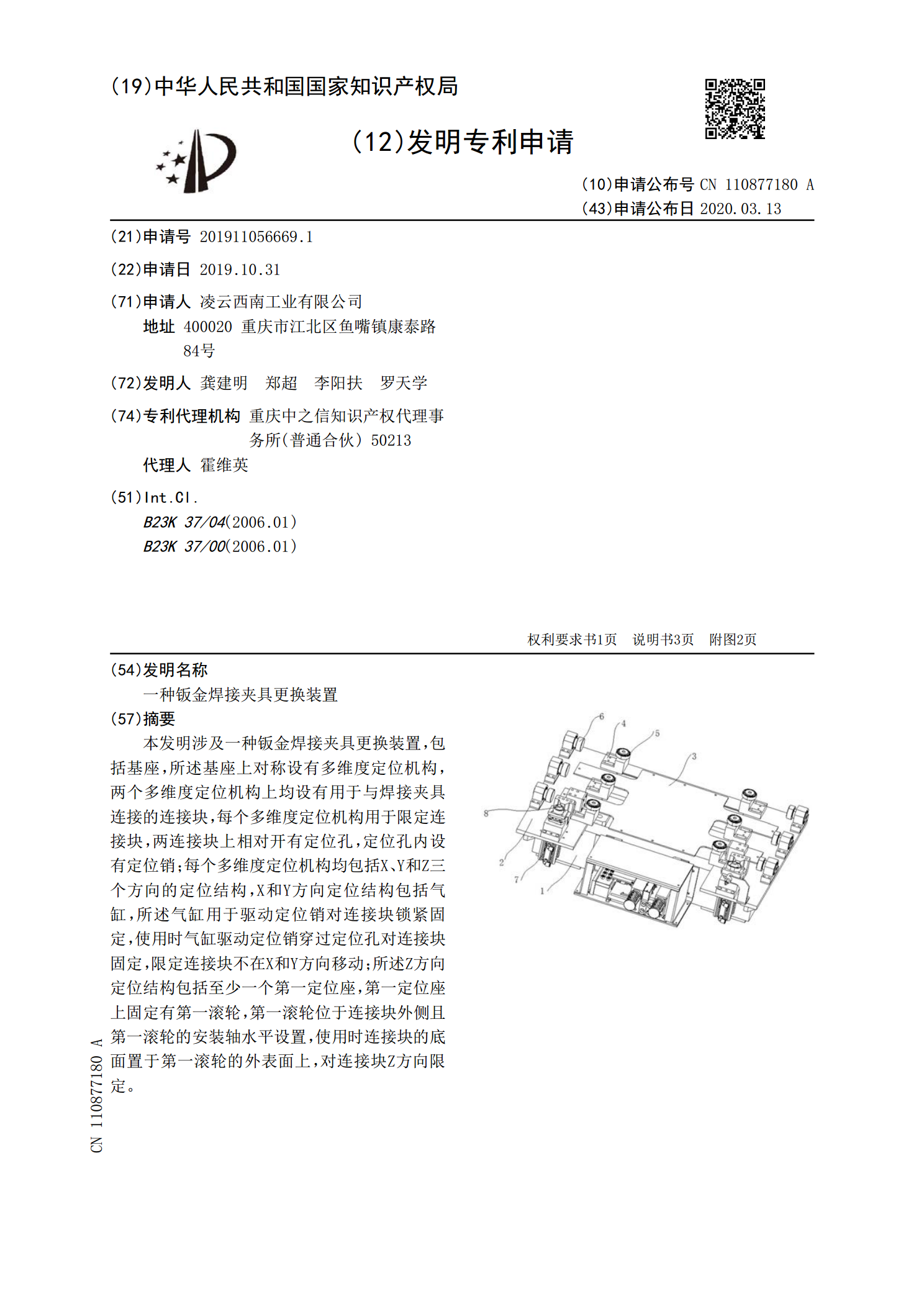

一种钣金焊接夹具更换装置.pdf
本发明涉及一种钣金焊接夹具更换装置，包括基座，所述基座上对称设有多维度定位机构，两个多维度定位机构上均设有用于与焊接夹具连接的连接块，每个多维度定位机构用于限定连接块，两连接块上相对开有定位孔，定位孔内设有定位销；每个多维度定位机构均包括X、Y和Z三个方向的定位结构，X和Y方向定位结构包括气缸，所述气缸用于驱动定位销对连接块锁紧固定，使用时气缸驱动定位销穿过定位孔对连接块固定，限定连接块不在X和Y方向移动；所述Z方向定位结构包括至少一个第一定位座，第一定位座上固定有第一滚轮，第一滚轮位于连接块外侧且第一滚
2023-08-27
10
544KB
汽车钣金焊接边校正装置.pdf
本发明公开了一种汽车钣金焊接边校正装置，在壳体（1）内的后部安装气动马达（2），该气动马达（2）的输出轴与行星减速器（3）的输入端连接，行星减速器（3）的输出端与转轴（4）的后端连接，转轴（4）的前端穿过往复击锤（5），转轴（4）前部的轴身上设有顶块（41），该顶块（41）位于往复击锤（5）周壁上开设的凸轮型线槽（51）中，往复击锤（5）前端的底部向前一体延伸，形成顶杆（52），该顶杆（52）与活动块（8）相抵，所述活动块（8）位于固定块（9）上开设的缺口中。本发明通过产生连续、恒定的冲击压力来校正钣金焊
2023-10-14
10
1MB
