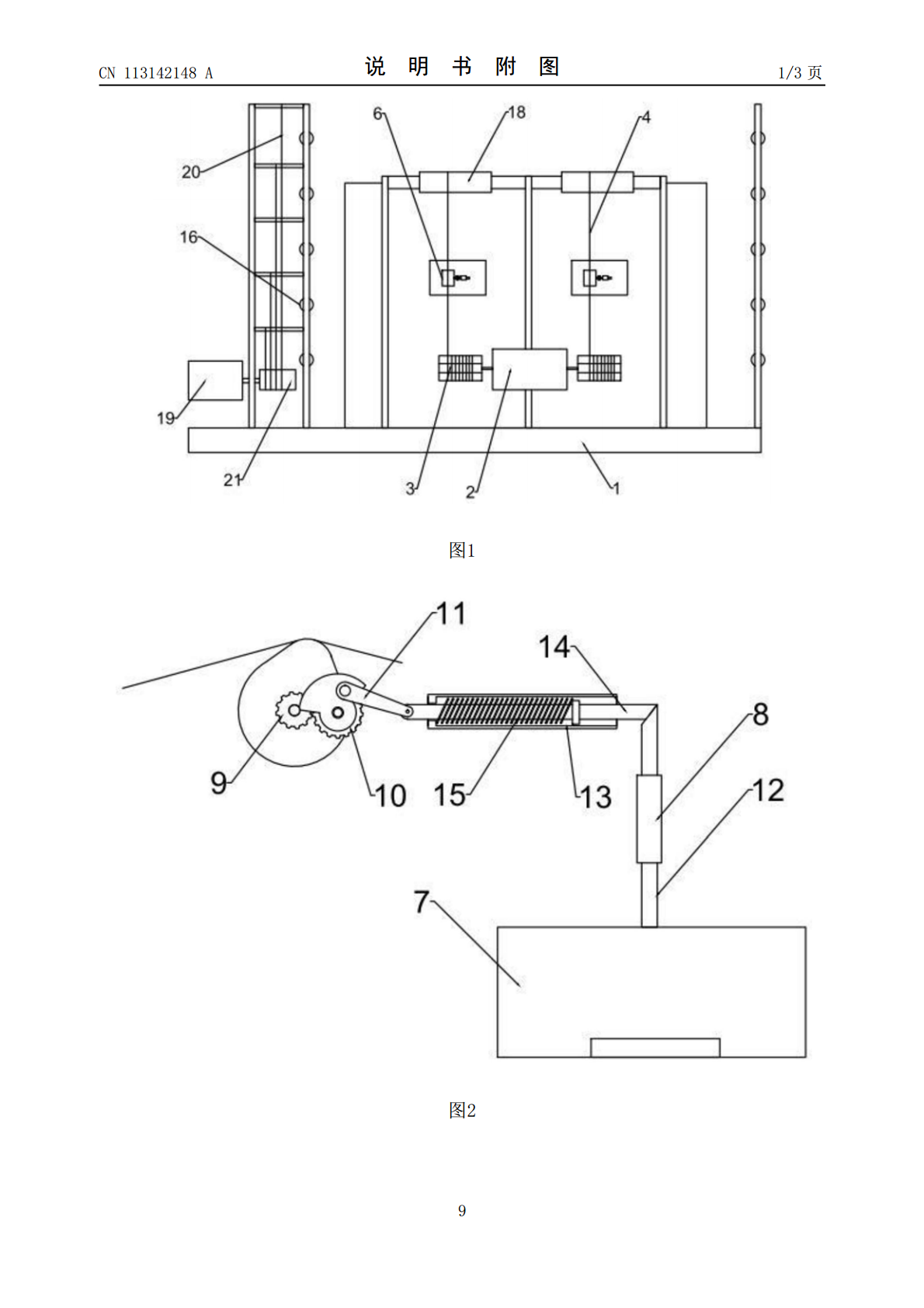

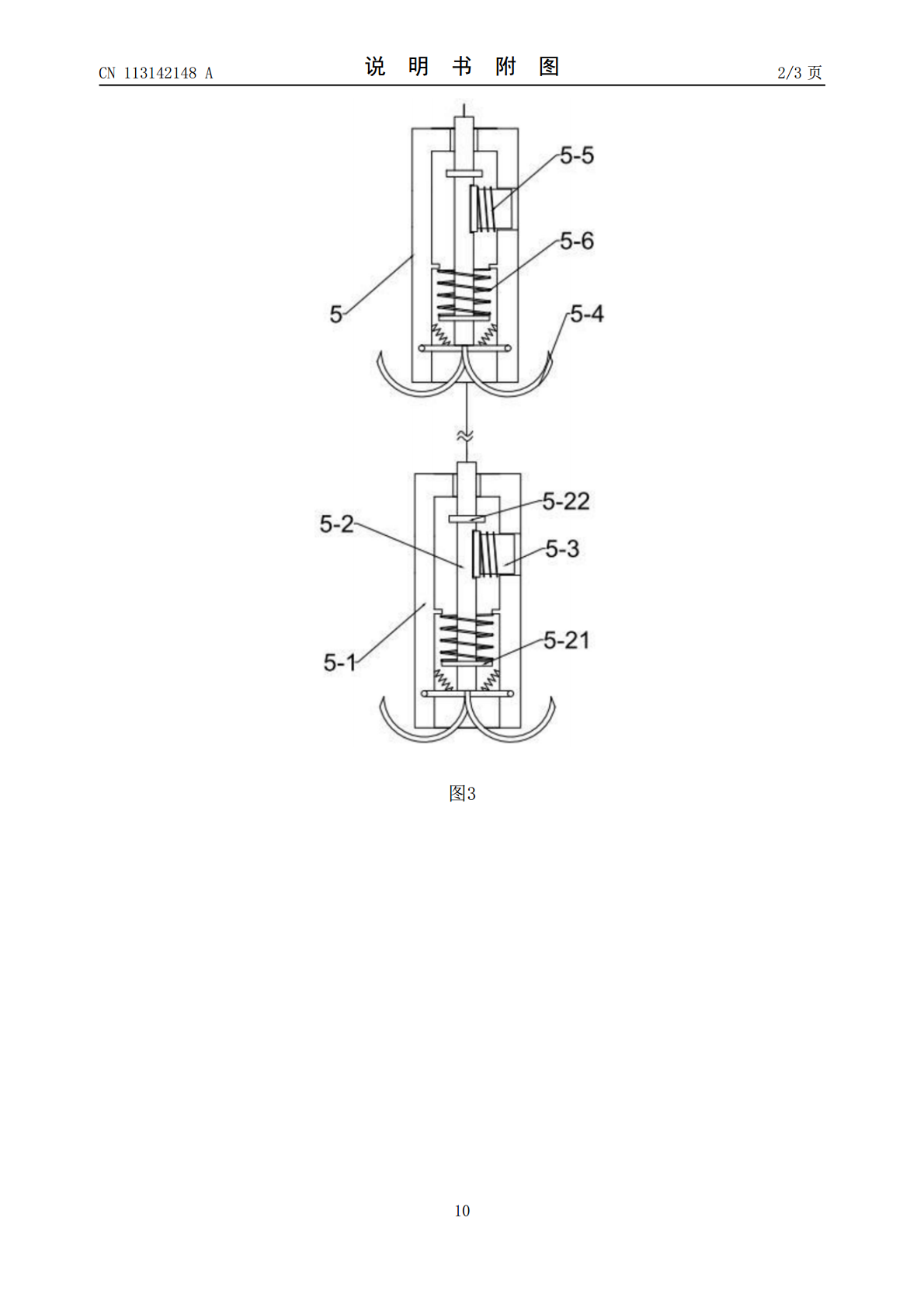

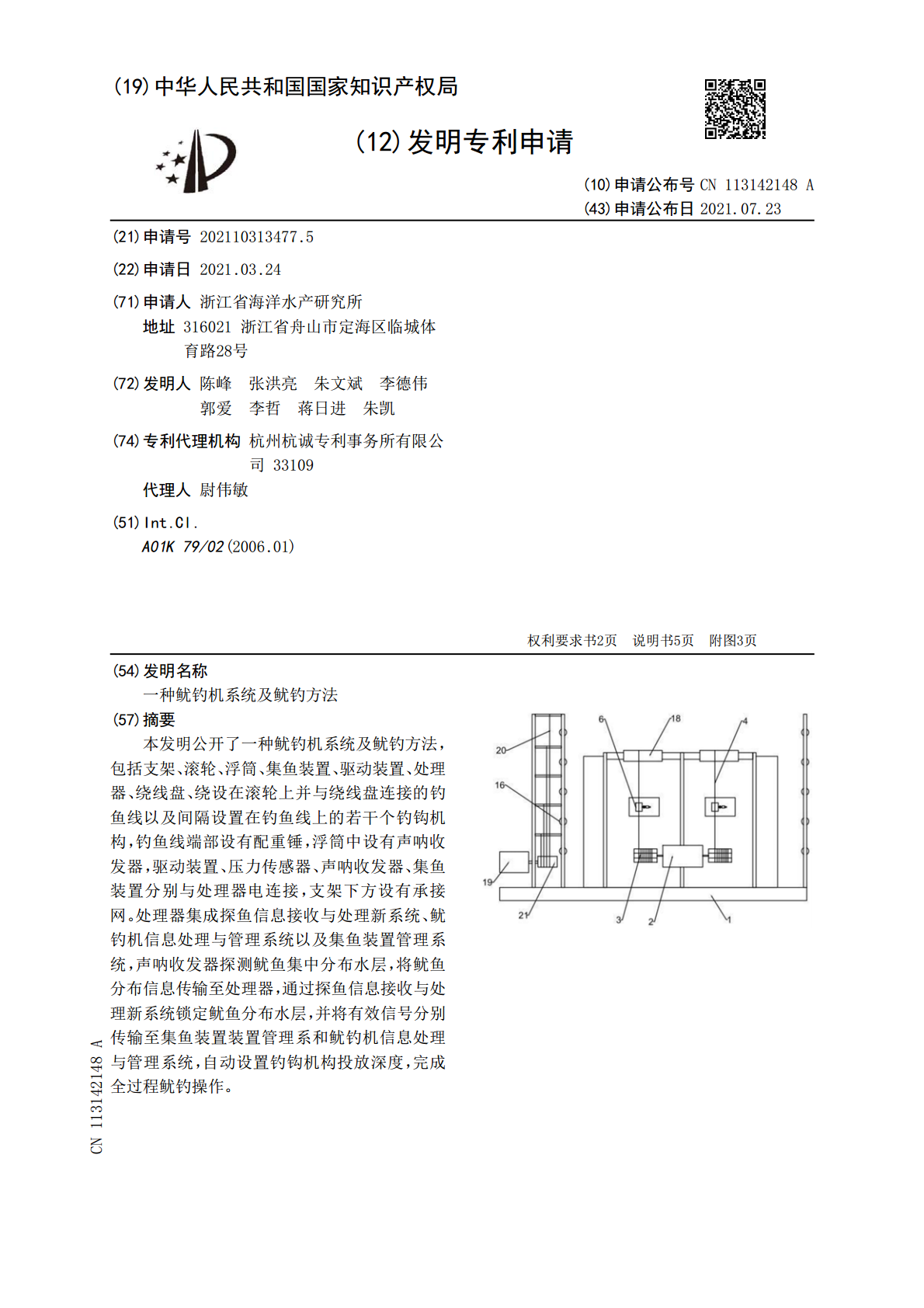

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113142148A(43)申请公布日2021.07.23(21)申请号202110313477.5(22)申请日2021.03.24(71)申请人浙江省海洋水产研究所地址316021浙江省舟山市定海区临城体育路28号(72)发明人陈峰张洪亮朱文斌李德伟郭爱李哲蒋日进朱凯(74)专利代理机构杭州杭诚专利事务所有限公司33109代理人尉伟敏(51)Int.Cl.A01K79/02(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种鱿钓机系统及鱿钓方法(57)摘要本发明公开了一种鱿钓机系统及鱿钓方法，包括支架、滚轮、浮筒、集鱼装置、驱动装置、处理器、绕线盘、绕设在滚轮上并与绕线盘连接的钓鱼线以及间隔设置在钓鱼线上的若干个钓钩机构，钓鱼线端部设有配重锤，浮筒中设有声呐收发器，驱动装置、压力传感器、声呐收发器、集鱼装置分别与处理器电连接，支架下方设有承接网。处理器集成探鱼信息接收与处理新系统、鱿钓机信息处理与管理系统以及集鱼装置管理系统，声呐收发器探测鱿鱼集中分布水层，将鱿鱼分布信息传输至处理器，通过探鱼信息接收与处理新系统锁定鱿鱼分布水层，并将有效信号分别传输至集鱼装置装置管理系和鱿钓机信息处理与管理系统，自动设置钓钩机构投放深度，完成全过程鱿钓操作。CN113142148ACN113142148A权利要求书1/2页1.一种鱿钓机系统，其特征是，包括支架、设置在支架末端的滚轮、浮筒、集鱼装置、驱动装置、处理器、与驱动装置输出轴连接的绕线盘、绕设在滚轮上并与绕线盘连接的钓鱼线以及间隔设置在钓鱼线上的若干个钓钩机构，滚轮上设有压力传感器，钓鱼线端部设有配重锤，浮筒中设有声呐收发器，驱动装置、压力传感器、声呐收发器、集鱼装置分别与处理器电连接，支架下方设有承接网。2.根据权利要求1所述的一种鱿钓机系统，其特征是，还包括凸轮、第一齿轮、第二齿轮和曲柄，凸轮设置在绕线盘与滚轮之间，钓鱼线搭设在凸轮上，凸轮与第一齿轮同轴连接，曲柄包括两侧的曲轴，第二齿轮的齿数大于第一齿轮，第二齿轮与其中一根曲轴连接，机架设有沿纵向布置的第一套筒和沿横向布置的第二套筒，浮筒上部设有第一推杆，第一推杆插装在第一套筒中，第一推杆远离浮筒一端设有倾斜面，第二套筒中设有第二推杆，第二推杆一端设有与第一推杆对应的倾斜面，第一推杆的倾斜面和第二推杆的倾斜面相互抵接，第二套筒中设有可使第二推杆向第一推杆移动的第一复位弹簧，第二推杆另一端转动连接有连接杆，连接杆与另一根曲轴转动连接。3.根据权利要求1所述的一种鱿钓机系统，其特征是，还包括变频电机和凸轮，凸轮设置在绕线盘与滚轮之间，钓鱼线搭设在凸轮上，变频电机的输出端与凸轮连接。4.根据权利要求1所述的一种鱿钓机系统，其特征是，钓钩机构包括筒体、与筒体转动连接的钓钩以及设置在筒体中的拉杆，筒体侧面设有导向孔，拉杆侧面设有限位槽、第一限位部和防止其被拉出筒体的第二限位部，限位槽中设有可受磁铁吸引的金属限位块，金属限位块套设有第二复位弹簧，第二复位弹簧一端抵接筒体内壁，另一端抵接金属限位块，金属限位块一侧插装在导向孔中，拉杆一端抵接钓钩，另一端与钓鱼线连接，拉杆套设有第三复位弹簧，第三复位弹簧一端抵接第一限位部，另一端抵接筒体内壁，钓钩与筒体内壁连接有弹簧，筒体与下一级钓钩机构的拉杆通过钓鱼线连接，滚轮设有磁铁。5.根据权利要求1所述的一种鱿钓机系统，其特征是，集鱼装置包括牵引电机、牵绳、与牵引电机输出轴连接的牵绳绕线盘、水上集鱼灯和若干盏间隔设置在牵绳上的水下集鱼灯，牵绳一端绕设在牵绳绕线盘上，水上集鱼灯设置在支架上，每盏水下集鱼灯包括信号接收器、独立电源、驱动装置和灯源组件，信号接收器与驱动装置电连接，独立电源、驱动装置和灯源组件电连接，牵引电机、信号接收器分别与处理器电连接。6.根据权利要求5所述的一种鱿钓机系统，其特征是，集鱼装置还包括投影仪，投影仪朝向水面设置。7.根据权利要求5所述的一种鱿钓机系统，其特征是，集鱼装置还包括电动推杆和出光罩，电动推杆与出光罩连接，出光罩呈锥形，电动推杆与处理器电连接，出光罩设置在水上集鱼灯上部。8.一种基于权利要求1所述的一种鱿钓机系统的鱿钓方法，其特征是，包括如下步骤：S1：当鱿鱼船到达渔场，启动该系统，声呐收发器将鱿鱼分布信息传输至处理器，处理器分析鱼群分布水层信息，根据鱼群分布水层信息调整鱿鱼船位置；S2：鱿鱼船至合适位置，启动集鱼装置，并根据鱼群分布水层信息调整水上集鱼灯数量、水下集鱼灯数量、水下集鱼灯颜色和水下集鱼灯投放深度，此时水下集鱼灯为蓝色光，开启投影仪，在水面形成鱿鱼喜爱的食物投影；S3：当鱿鱼分布的集中度达到处理器的预设值，处理器发出调整信号至集鱼装置，集鱼2CN113142
