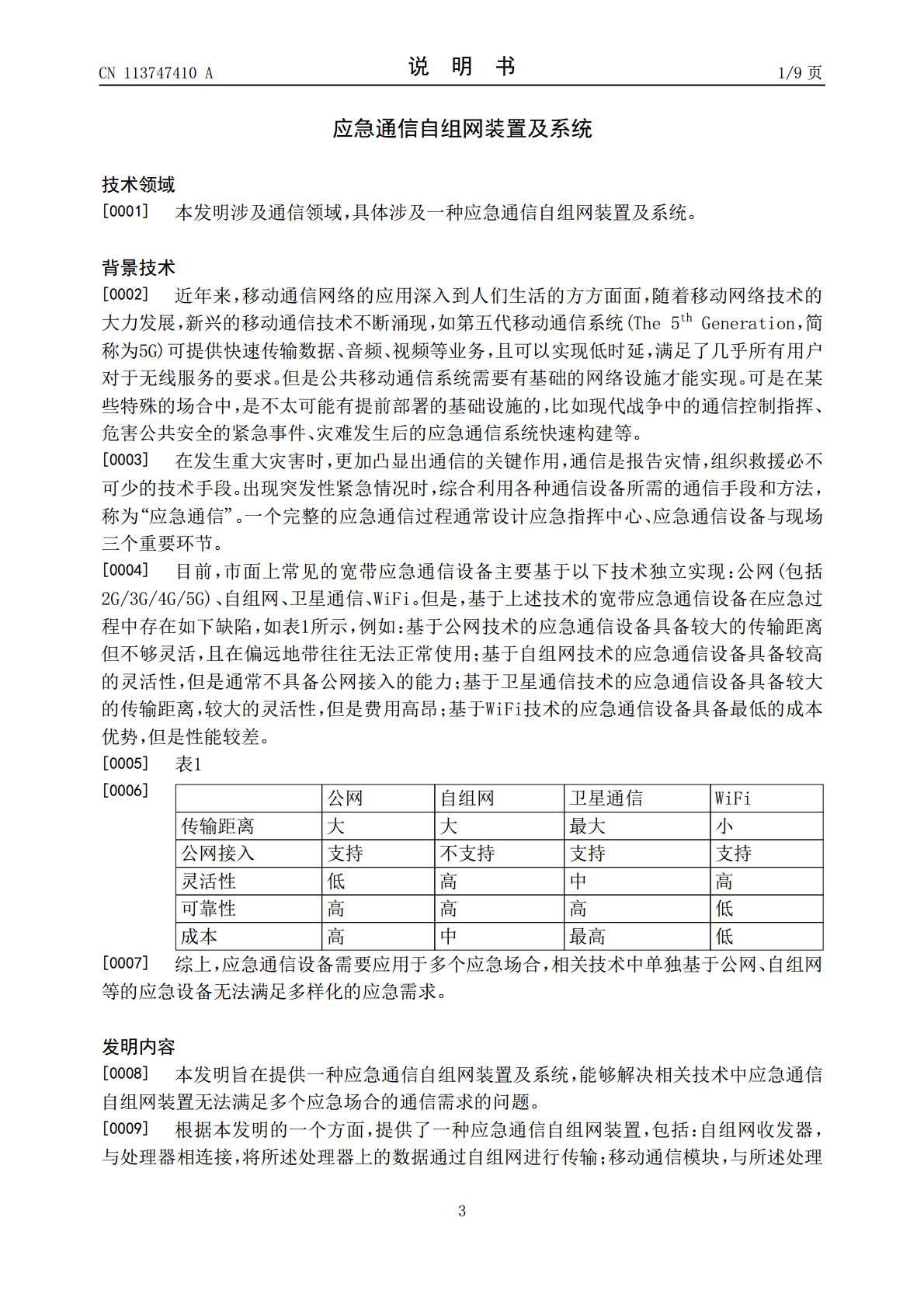

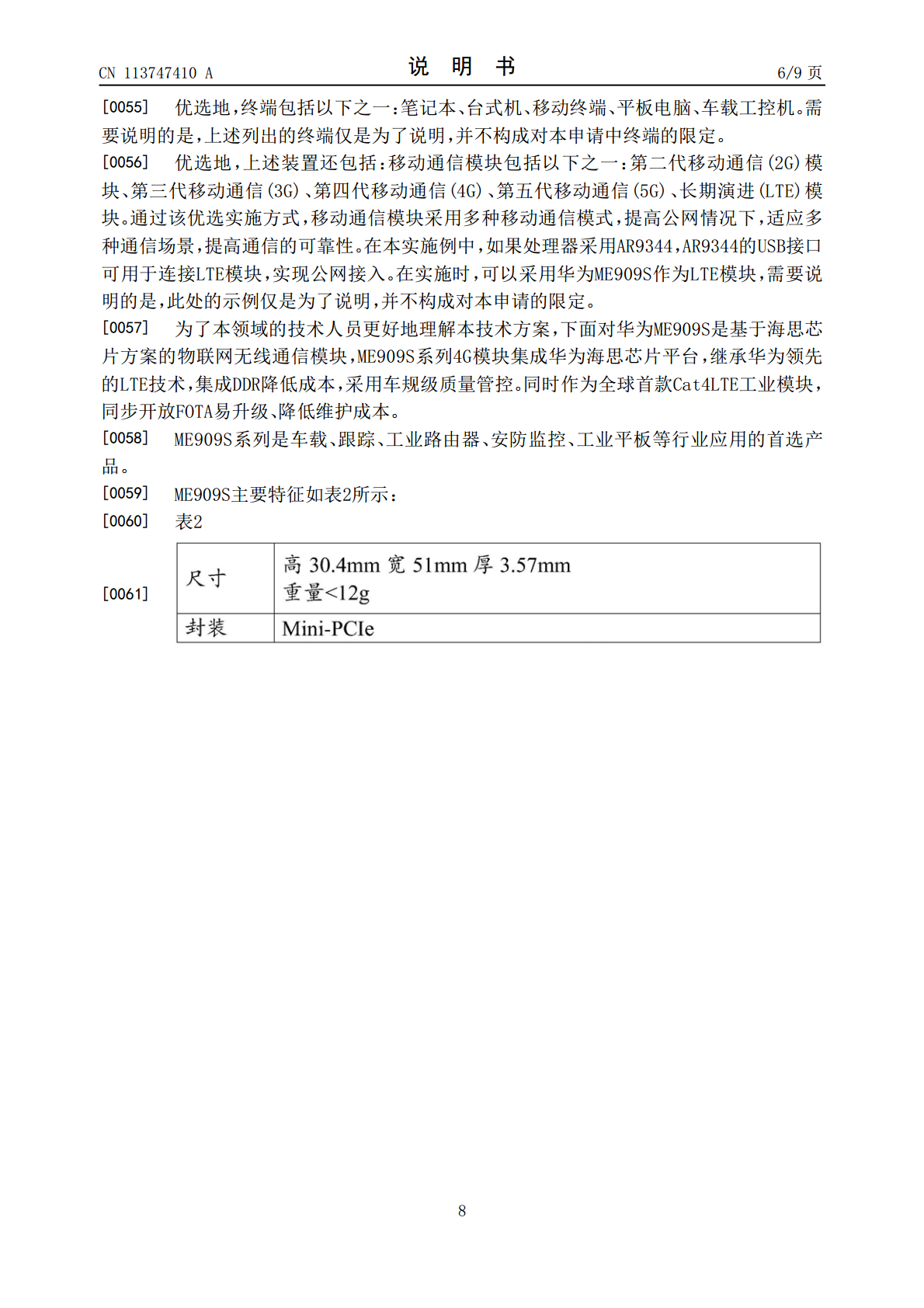

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113747410A(43)申请公布日2021.12.03(21)申请号202010675431.3(22)申请日2020.07.14(71)申请人琪信通达(北京)科技有限公司地址101200北京市平谷区滨河街道南小区甲4号303室-2040(72)发明人刘闯(74)专利代理机构北京高文律师事务所11359代理人王冬韩威威(51)Int.Cl.H04W4/90(2018.01)H04W84/18(2009.01)H04B7/185(2006.01)权利要求书1页说明书9页附图2页(54)发明名称应急通信自组网装置及系统(57)摘要本发明公开了一种应急通信自组网装置及系统，其中，该装置包括：自组网收发器、移动通信模块、卫星通信模块，实现了在应急状态下，不依赖任何基础设施的情况下，通过自组网、移动通信网络实现数据传输，卫星通信模块可以实现定位，可以实现在多种应急场景下，实现了定位及多种方式数据传输，解决了相关技术中应急通信自组网装置不能适用多种应急场景的问题。CN113747410ACN113747410A权利要求书1/1页1.一种应急通信自组网装置，其特征在于，包括：自组网收发器，与处理器相连接，将所述处理器上的数据通过自组网进行传输；移动通信模块，与所述处理器相连接，将所述处理器上的数据通过移动通信网络进行传输；卫星通信模块，与所述处理器相连接，对所述应急通信自组网装置进行定位，将所述定位信息通过所述自组网收发器和/或所述移动通信模块进行传输。2.根据权利要求1所述的应急通信自组网装置，其特征在于，还包括：视频编码板，与所述处理器相连接，对所述处理器上的数据进行视频编码处理，所述处理后的数据通过所述自组网收发器和/或所述移动通信模块进行传输。3.根据权利要求2所述的应急通信自组网装置，其特征在于，所述视频编码板将所述卫星通信模块定位的信息加入到所述视频编码处理中。4.根据权利要求1所述的应急通信自组网装置，其特征在于，所述自组网收发器包括：无线收发器、混频器、驱动放大器、功率放大器、低通滤波器和天线；其中，所述无线收发器输出的第一信号通过所述混频器进行频谱搬移，所述频谱后的信号依次经过所述驱动放大器、所述功率放大器、所述低通滤波器传送到所述天线；所述天线接收到的第二信号依次经过所述低通滤波器、所述功率放大器、所述驱动方法器后发送至所述混频器，所述混频器进行频谱搬移的信号发送至所述无线收发器。5.根据权利要求1所述的应急通信自组网装置，其特征在于，所述处理器上设置有无线模块，与至少一个终端进行无线连接。6.根据权利要求1至5中任一项所述的应急通信自组网装置，所述终端包括以下之一：笔记本、台式机、移动终端、平板电脑、车载工控机。7.根据权利要求1至5中任一项所述的应急通信自组网装置，其特征在于，所述移动通信模块包括以下之一：第二代移动通信2G模块、第三代移动通信3G、第四代移动通信4G、第五代移动通信5G、长期演进LTE模块。8.根据权利要求1至5中任一项所述的应急通信自组网装置，其特征在于，所述卫星通信模块包括以下至少之一：北斗、全球定位系统GPS、伽利略定位系统。9.根据权利要求1至5中任一项所述的应急通信自组网装置，其特征在于，还包括：电源模块，为所述应急通信自组网装置提供电源。10.一种应急通信自组网系统，其特征在于，包括至少两个以上的根据权利要求1至中9中任一项所述的应急通信自组网装置，不同的应急通信自组网装置之间通过无线通信连接组成通信网络。2CN113747410A说明书1/9页应急通信自组网装置及系统技术领域[0001]本发明涉及通信领域，具体涉及一种应急通信自组网装置及系统。背景技术[0002]近年来，移动通信网络的应用深入到人们生活的方方面面，随着移动网络技术的大力发展，新兴的移动通信技术不断涌现，如第五代移动通信系统(The5thGeneration，简称为5G)可提供快速传输数据、音频、视频等业务，且可以实现低时延，满足了几乎所有用户对于无线服务的要求。但是公共移动通信系统需要有基础的网络设施才能实现。可是在某些特殊的场合中，是不太可能有提前部署的基础设施的，比如现代战争中的通信控制指挥、危害公共安全的紧急事件、灾难发生后的应急通信系统快速构建等。[0003]在发生重大灾害时，更加凸显出通信的关键作用，通信是报告灾情，组织救援必不可少的技术手段。出现突发性紧急情况时，综合利用各种通信设备所需的通信手段和方法，称为“应急通信”。一个完整的应急通信过程通常设计应急指挥中心、应急通信设备与现场三个重要环节。[0004]目前，市面上常见的宽带应急通信设备主要基于以下技术独立实现：公网(包括2G/3G/4G/5G)、自组网、卫星通信、WiF
