TDD系统中反向自激干扰检测及消除装置.pdf

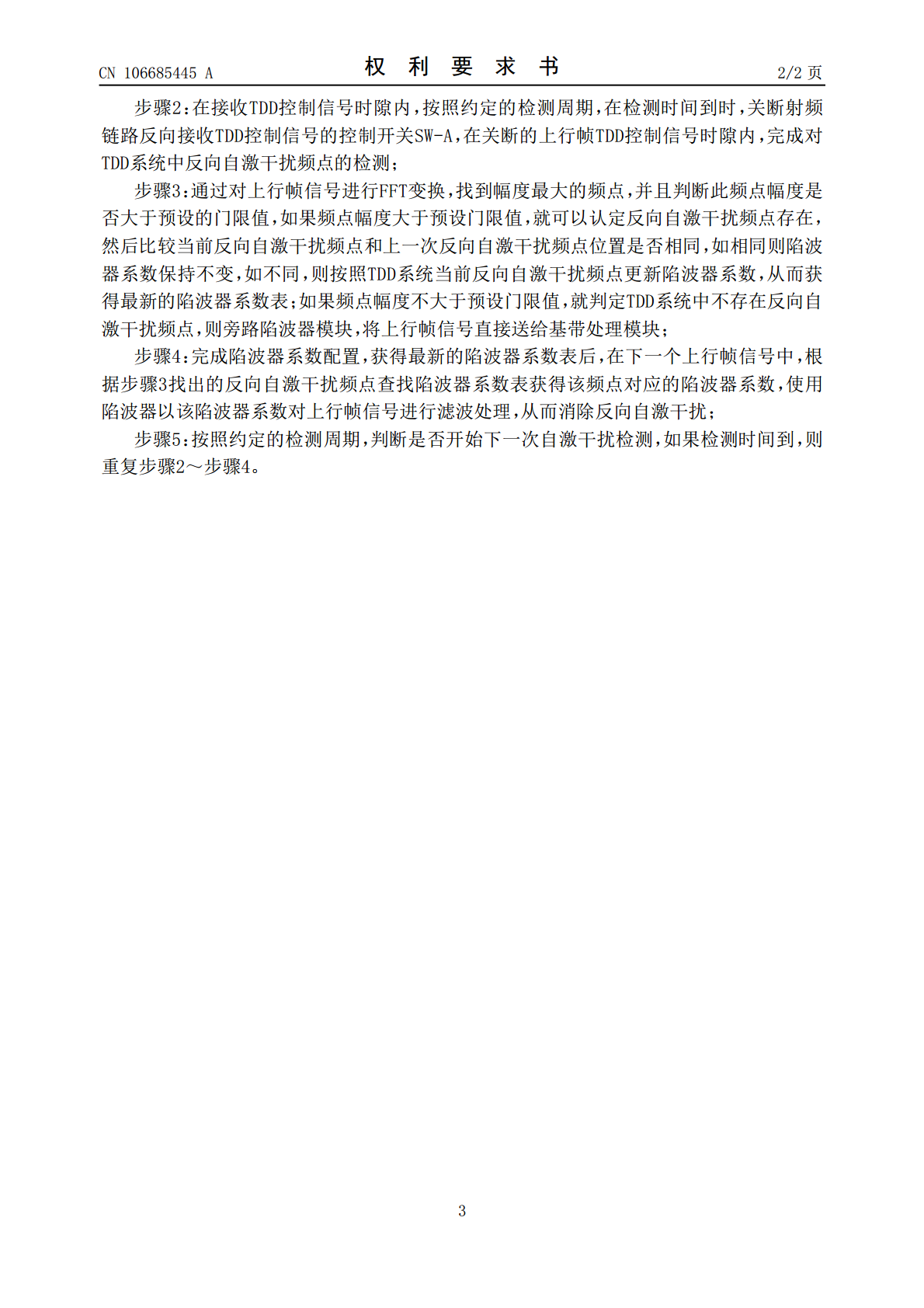

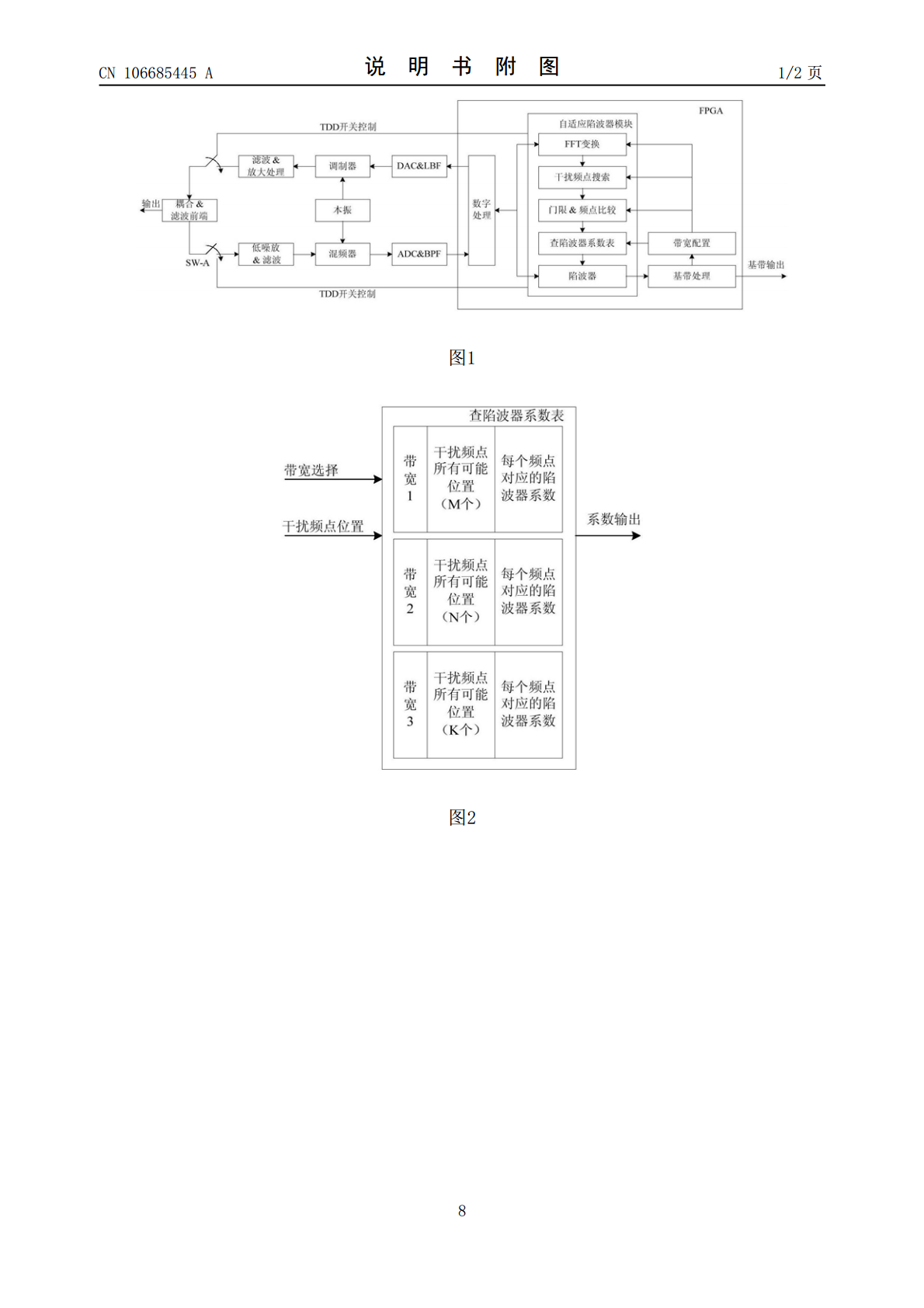

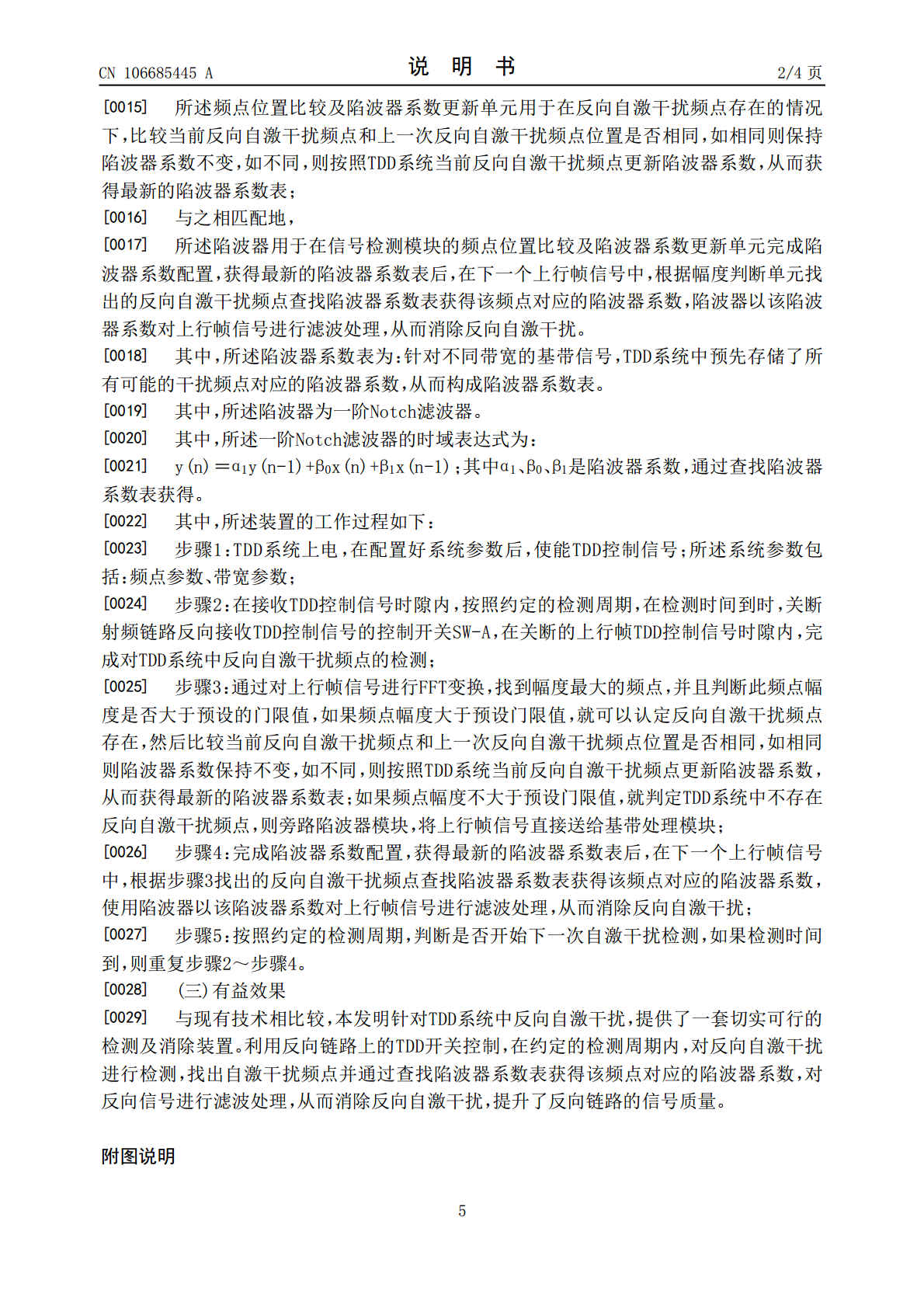

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106685445A(43)申请公布日2017.05.17(21)申请号201611052864.3(22)申请日2016.11.25(71)申请人天津津航计算技术研究所地址300308天津市东丽区空港经济区保税路357号(72)发明人邢立佳(74)专利代理机构中国兵器工业集团公司专利中心11011代理人周恒(51)Int.Cl.H04B1/10(2006.01)H04B1/40(2015.01)权利要求书2页说明书4页附图2页(54)发明名称TDD系统中反向自激干扰检测及消除装置(57)摘要本发明属于宽带时分双工收发信机单频点干扰滤除技术领域，具体涉及一种TDD系统中反向自激干扰检测及消除装置，与现有技术相比较，本发明针对TDD系统中反向自激干扰，提供了一套切实可行的检测及消除方案。利用反向链路上的TDD开关控制，在约定的检测周期内，对反向自激干扰进行检测，找出自激干扰频点并通过查找陷波器系数表获得该频点对应的陷波器系数，对反向信号进行滤波处理，从而消除反向自激干扰，提升了反向链路的信号质量。CN106685445ACN106685445A权利要求书1/2页1.一种TDD系统中反向自激干扰检测及消除装置，其特征在于，该装置包括：TDD系统参数配置模块、使能模块、控制开关SW-A、信号检测模块、陷波器；所述TDD系统参数配置模块，其用于在TDD系统上电，配置好系统参数；所述系统参数包括：频点参数、带宽参数；所述使能模块，其用于在TDD系统参数配置模块配置好系统参数后，使能TDD控制信号；所述控制开关SW-A，其用于在接收TDD控制信号时隙内，按照约定的检测周期，在检测时间到时，关断射频链路反向接收TDD控制信号；所述信号检测模块，其用于在关断的上行帧TDD控制信号时隙内，完成对TDD系统中反向自激干扰频点的检测，查找出反向自激干扰频点；所述陷波器用于根据所述反向自激干扰频点对上行帧信号进行滤波处理，从而消除反向自激干扰。2.如权利要求1所述的TDD系统中反向自激干扰检测及消除装置，其特征在于，所述信号检测模块包括：FFT变换单元、幅度判断单元、频点位置比较及陷波器系数更新单元；所述FFT变换单元用于对上行帧信号进行FFT变换；所述幅度判断单元用于对FFT变换后的信号，找到幅度最大的频点，并且判断此频点幅度是否大于预设的门限值；如果频点幅度大于预设门限值，就可以认定反向自激干扰频点存在；如果频点幅度不大于预设门限值，就判定TDD系统中不存在反向自激干扰频点，则旁路陷波器模块，将上行帧信号直接送给基带处理模块；所述频点位置比较及陷波器系数更新单元用于在反向自激干扰频点存在的情况下，比较当前反向自激干扰频点和上一次反向自激干扰频点位置是否相同，如相同则保持陷波器系数不变，如不同，则按照TDD系统当前反向自激干扰频点更新陷波器系数，从而获得最新的陷波器系数表；与之相匹配地，所述陷波器用于在信号检测模块的频点位置比较及陷波器系数更新单元完成陷波器系数配置，获得最新的陷波器系数表后，在下一个上行帧信号中，根据幅度判断单元找出的反向自激干扰频点查找陷波器系数表获得该频点对应的陷波器系数，陷波器以该陷波器系数对上行帧信号进行滤波处理，从而消除反向自激干扰。3.如权利要求2所述的TDD系统中反向自激干扰检测及消除装置，其特征在于，所述陷波器系数表为：针对不同带宽的基带信号，TDD系统中预先存储了所有可能的干扰频点对应的陷波器系数，从而构成陷波器系数表。4.如权利要求2所述的TDD系统中反向自激干扰检测及消除装置，其特征在于，所述陷波器为一阶Notch滤波器。5.如权利要求4所述的TDD系统中反向自激干扰检测及消除装置，其特征在于，所述一阶Notch滤波器的时域表达式为：y(n)＝α1y(n-1)+β0x(n)+β1x(n-1)；其中α1、β0、β1是陷波器系数，通过查找陷波器系数表获得。6.如权利要求2-5任一项所述的TDD系统中反向自激干扰检测及消除装置，其特征在于，所述装置的工作过程如下：步骤1：TDD系统上电，在配置好系统参数后，使能TDD控制信号；所述系统参数包括：频点参数、带宽参数；2CN106685445A权利要求书2/2页步骤2：在接收TDD控制信号时隙内，按照约定的检测周期，在检测时间到时，关断射频链路反向接收TDD控制信号的控制开关SW-A，在关断的上行帧TDD控制信号时隙内，完成对TDD系统中反向自激干扰频点的检测；步骤3：通过对上行帧信号进行FFT变换，找到幅度最大的频点，并且判断此频点幅度是否大于预设的门限值，如果频点幅度大于预设门限值，就可以认定反向自激干扰频点存在，然后比较当前反向自激干扰频点和上一次反向自激干扰频点位置是否相同，如相同则陷
