TDD系统中反向自激干扰检测及消除方法.pdf

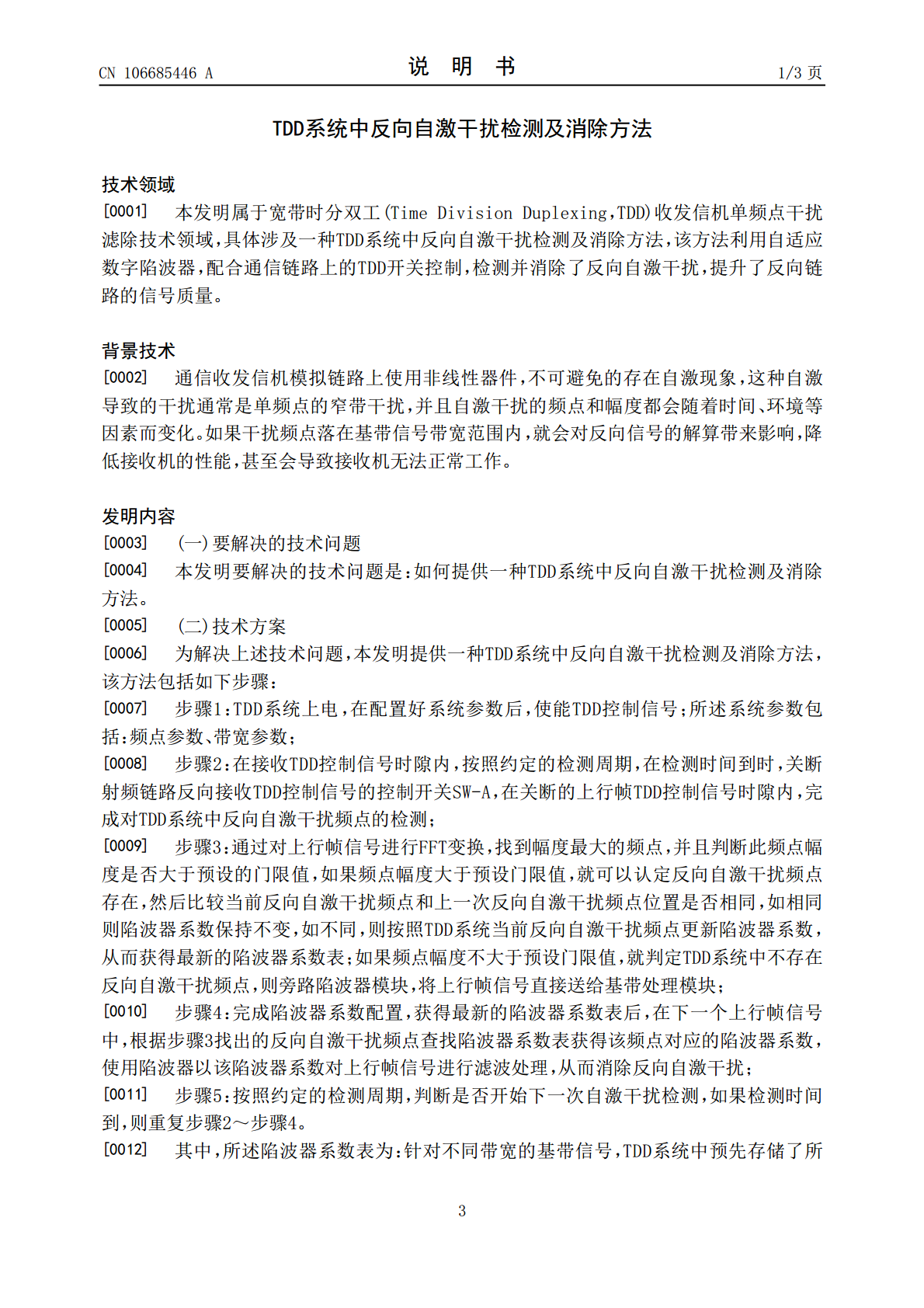

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106685446A(43)申请公布日2017.05.17(21)申请号201611052912.9(22)申请日2016.11.25(71)申请人天津津航计算技术研究所地址300308天津市东丽区空港经济区保税路357号(72)发明人邢立佳(74)专利代理机构中国兵器工业集团公司专利中心11011代理人周恒(51)Int.Cl.H04B1/10(2006.01)H04B1/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称TDD系统中反向自激干扰检测及消除方法(57)摘要本发明属于宽带时分双工收发信机单频点干扰滤除技术领域，具体涉及一种TDD系统中反向自激干扰检测及消除方法，与现有技术相比较，本发明针对TDD系统中反向自激干扰，提供了一套切实可行的检测及消除方法。利用反向链路上的TDD开关控制，在约定的检测周期内，对反向自激干扰进行检测，找出自激干扰频点并通过查找陷波器系数表获得该频点对应的陷波器系数，对反向信号进行滤波处理，从而消除反向自激干扰，提升了反向链路的信号质量。CN106685446ACN106685446A权利要求书1/1页1.一种TDD系统中反向自激干扰检测及消除方法，其特征在于，该方法包括如下步骤：步骤1：TDD系统上电，在配置好系统参数后，使能TDD控制信号；所述系统参数包括：频点参数、带宽参数；步骤2：在接收TDD控制信号时隙内，按照约定的检测周期，在检测时间到时，关断射频链路反向接收TDD控制信号的控制开关SW-A，在关断的上行帧TDD控制信号时隙内，完成对TDD系统中反向自激干扰频点的检测；步骤3：通过对上行帧信号进行FFT变换，找到幅度最大的频点，并且判断此频点幅度是否大于预设的门限值，如果频点幅度大于预设门限值，就可以认定反向自激干扰频点存在，然后比较当前反向自激干扰频点和上一次反向自激干扰频点位置是否相同，如相同则陷波器系数保持不变，如不同，则按照TDD系统当前反向自激干扰频点更新陷波器系数，从而获得最新的陷波器系数表；如果频点幅度不大于预设门限值，就判定TDD系统中不存在反向自激干扰频点，则旁路陷波器模块，将上行帧信号直接送给基带处理模块；步骤4：完成陷波器系数配置，获得最新的陷波器系数表后，在下一个上行帧信号中，根据步骤3找出的反向自激干扰频点查找陷波器系数表获得该频点对应的陷波器系数，使用陷波器以该陷波器系数对上行帧信号进行滤波处理，从而消除反向自激干扰；步骤5：按照约定的检测周期，判断是否开始下一次自激干扰检测，如果检测时间到，则重复步骤2～步骤4。2.如权利要求1所述的TDD系统中反向自激干扰检测及消除方法，其特征在于，所述陷波器系数表为：针对不同带宽的基带信号，TDD系统中预先存储了所有可能的干扰频点对应的陷波器系数，从而构成陷波器系数表。3.如权利要求1所述的TDD系统中反向自激干扰检测及消除方法，其特征在于，所述陷波器为一阶Notch滤波器，其时域表达式为：y(n)＝α1y(n-1)+β0x(n)+β1x(n-1)；其中α1、β0、β1是陷波器系数，通过查找陷波器系数表获得。2CN106685446A说明书1/3页TDD系统中反向自激干扰检测及消除方法技术领域[0001]本发明属于宽带时分双工(TimeDivisionDuplexing，TDD)收发信机单频点干扰滤除技术领域，具体涉及一种TDD系统中反向自激干扰检测及消除方法，该方法利用自适应数字陷波器，配合通信链路上的TDD开关控制，检测并消除了反向自激干扰，提升了反向链路的信号质量。背景技术[0002]通信收发信机模拟链路上使用非线性器件，不可避免的存在自激现象，这种自激导致的干扰通常是单频点的窄带干扰，并且自激干扰的频点和幅度都会随着时间、环境等因素而变化。如果干扰频点落在基带信号带宽范围内，就会对反向信号的解算带来影响，降低接收机的性能，甚至会导致接收机无法正常工作。发明内容[0003](一)要解决的技术问题[0004]本发明要解决的技术问题是：如何提供一种TDD系统中反向自激干扰检测及消除方法。[0005](二)技术方案[0006]为解决上述技术问题，本发明提供一种TDD系统中反向自激干扰检测及消除方法，该方法包括如下步骤：[0007]步骤1：TDD系统上电，在配置好系统参数后，使能TDD控制信号；所述系统参数包括：频点参数、带宽参数；[0008]步骤2：在接收TDD控制信号时隙内，按照约定的检测周期，在检测时间到时，关断射频链路反向接收TDD控制信号的控制开关SW-A，在关断的上行帧TDD控制信号时隙内，完成对TDD系统中反向自激干扰频点的检测；[0009]步骤3：通过对上行帧信号进行FFT变换，找到幅度最大的频点，并
