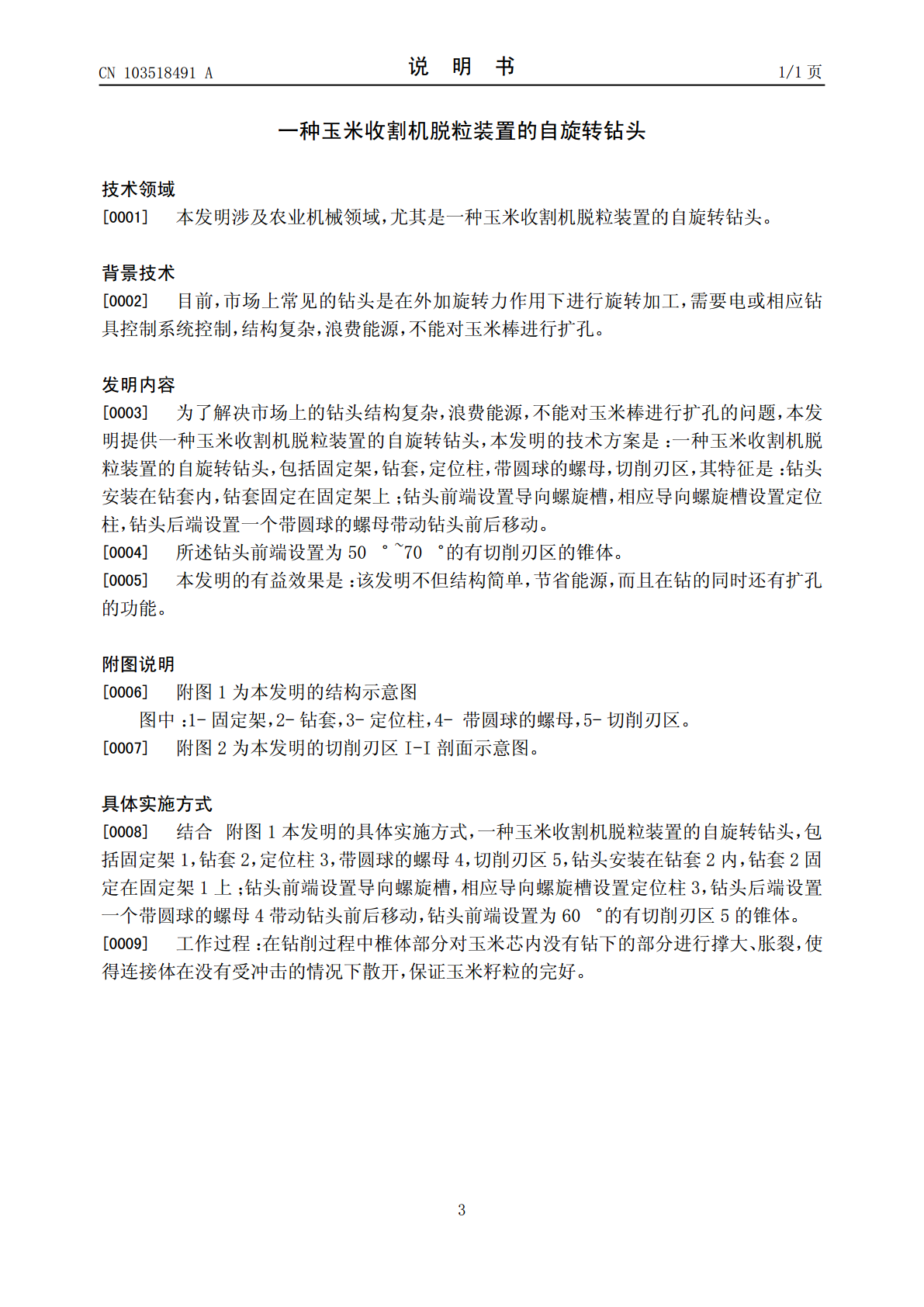

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103518491103518491A(43)申请公布日2014.01.22(21)申请号201310391650.9(22)申请日2013.09.02(71)申请人赵松辰地址471000河南省洛阳市涧西区四十二号街坊1栋1门201(72)发明人赵松辰阎利民(51)Int.Cl.A01F11/06(2006.01)A01F12/18(2006.01)权权利要求书1页利要求书1页说明书1页说明书1页附图1页附图1页(54)发明名称一种玉米收割机脱粒装置的自旋转钻头(57)摘要为了解决市场上的钻头结构复杂,浪费能源,不能对玉米棒进行扩孔的问题,本发明提出一种玉米收割机脱粒装置的自旋转钻头,包括固定架,钻套,定位柱,带圆球的螺母,切削刃区,其特征是:钻头安装在钻套内,钻套固定在固定架上;钻头前端设置导向螺旋槽,相应导向螺旋槽设置定位柱,钻头后端设置一个带圆球的螺母带动钻头前后移动,钻头前端设置为50゜~70゜的有切削刃区的锥体,该发明不但结构简单,节省能源,而且在钻的同时还有扩孔的功能。CN103518491ACN1035849ACN103518491A权利要求书1/1页1.一种玉米收割机脱粒装置的自旋转钻头,包括固定架,钻套,定位柱,带圆球的螺母,切削刃区,其特征是:钻头安装在钻套内,钻套固定在固定架上;钻头前端设置导向螺旋槽,相应导向螺旋槽设置定位柱,钻头后端设置一个带圆球的螺母带动钻头前后移动。2.根据权利要求1所述的一种玉米收割机脱粒装置的自旋转钻头,其特征是:钻头前端设置为50゜~70゜的有切削刃区的锥体。2CN103518491A说明书1/1页一种玉米收割机脱粒装置的自旋转钻头技术领域[0001]本发明涉及农业机械领域,尤其是一种玉米收割机脱粒装置的自旋转钻头。背景技术[0002]目前,市场上常见的钻头是在外加旋转力作用下进行旋转加工,需要电或相应钻具控制系统控制,结构复杂,浪费能源,不能对玉米棒进行扩孔。发明内容[0003]为了解决市场上的钻头结构复杂,浪费能源,不能对玉米棒进行扩孔的问题,本发明提供一种玉米收割机脱粒装置的自旋转钻头,本发明的技术方案是:一种玉米收割机脱粒装置的自旋转钻头,包括固定架,钻套,定位柱,带圆球的螺母,切削刃区,其特征是:钻头安装在钻套内,钻套固定在固定架上;钻头前端设置导向螺旋槽,相应导向螺旋槽设置定位柱,钻头后端设置一个带圆球的螺母带动钻头前后移动。[0004]所述钻头前端设置为50゜~70゜的有切削刃区的锥体。[0005]本发明的有益效果是:该发明不但结构简单,节省能源,而且在钻的同时还有扩孔的功能。附图说明[0006]附图1为本发明的结构示意图图中:1-固定架,2-钻套,3-定位柱,4-带圆球的螺母,5-切削刃区。[0007]附图2为本发明的切削刃区I-I剖面示意图。具体实施方式[0008]结合附图1本发明的具体实施方式,一种玉米收割机脱粒装置的自旋转钻头,包括固定架1,钻套2,定位柱3,带圆球的螺母4,切削刃区5,钻头安装在钻套2内,钻套2固定在固定架1上;钻头前端设置导向螺旋槽,相应导向螺旋槽设置定位柱3,钻头后端设置一个带圆球的螺母4带动钻头前后移动,钻头前端设置为60゜的有切削刃区5的锥体。[0009]工作过程:在钻削过程中椎体部分对玉米芯内没有钻下的部分进行撑大、胀裂,使得连接体在没有受冲击的情况下散开,保证玉米籽粒的完好。3CN103518491A说明书附图1/1页图1图24
