一种玉米收割机脱粒装置挡板.pdf

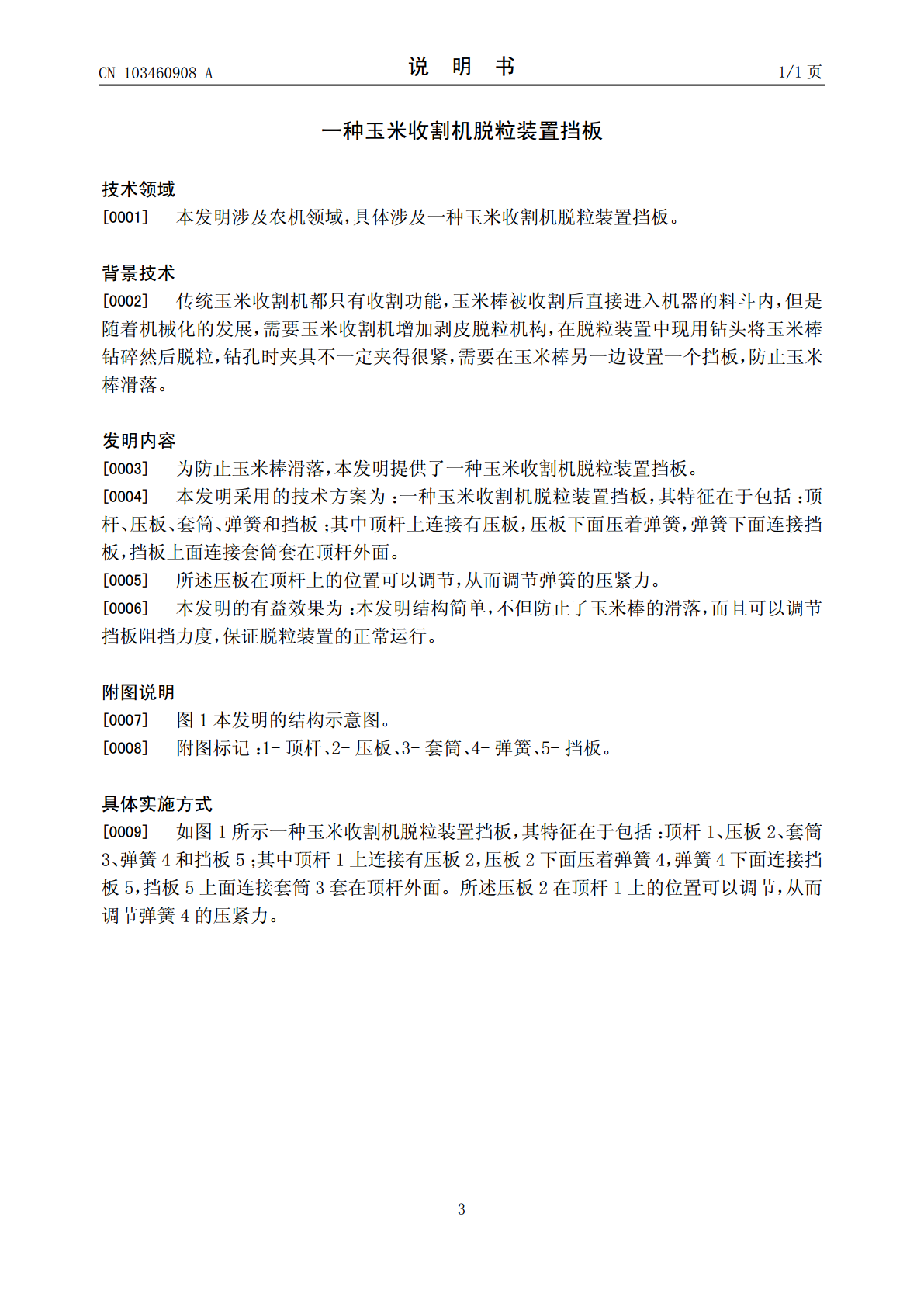

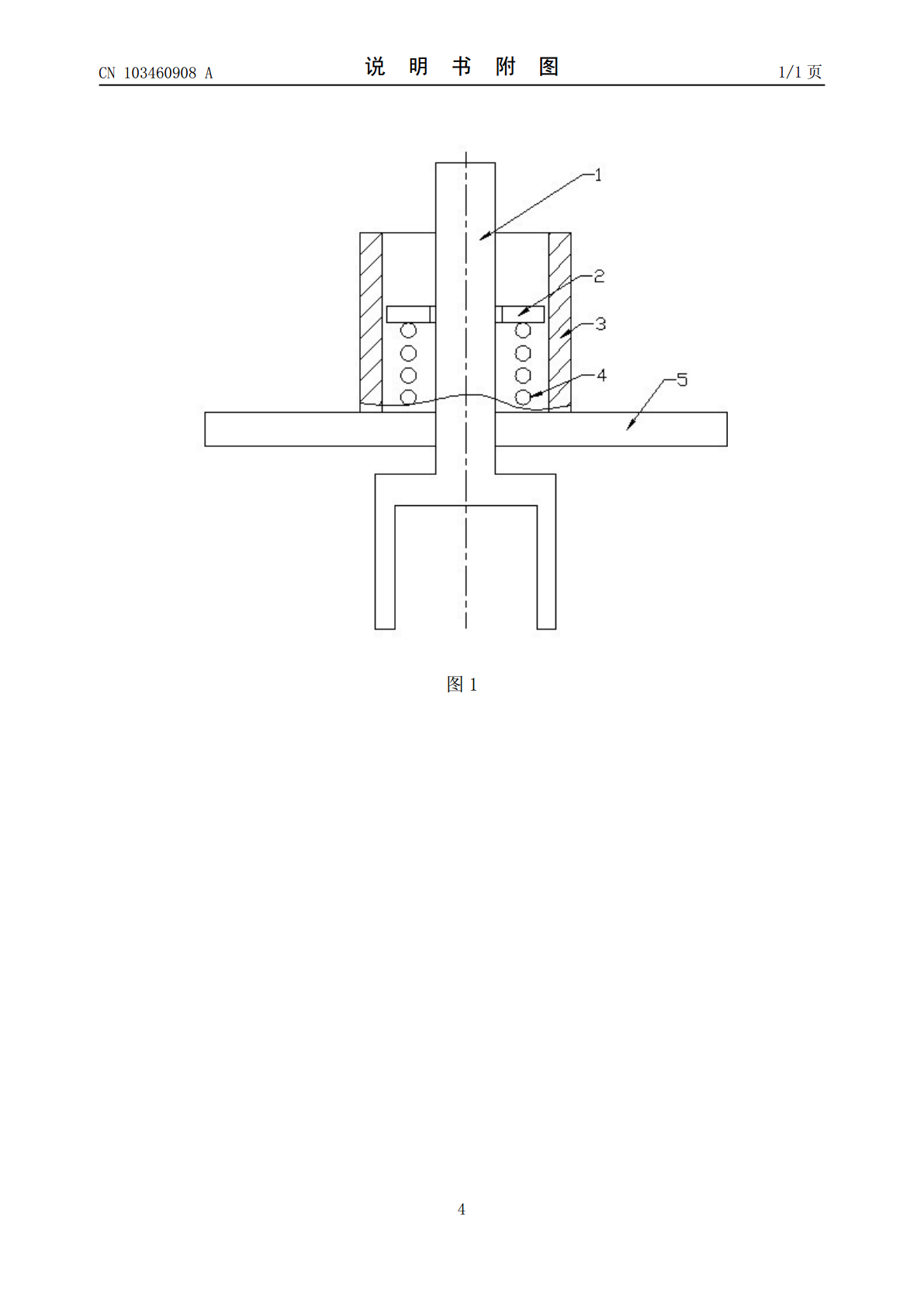

(19)中华人民共和国国家知识产权局*CN103460908A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103460908103460908A(43)申请公布日2013.12.25(21)申请号201310444084.3(22)申请日2013.09.26(71)申请人赵松辰地址471000河南省洛阳市涧西区四十二号街坊1栋1门201(72)发明人赵松辰(51)Int.Cl.A01F12/00(2006.01)权权利要求书1页利要求书1页说明书1页说明书1页附图1页附图1页(54)发明名称一种玉米收割机脱粒装置挡板(57)摘要本发明提供了一种玉米收割机脱粒装置挡板，其特征在于包括：顶杆、压板、套筒、弹簧和挡板；其中顶杆上连接有压板，压板下面压着弹簧，弹簧下面连接挡板，挡板上面连接套筒套在顶杆外面；所述压板在顶杆上的位置可以调节，从而调节弹簧的压紧力。本发明结构简单，不但防止了玉米棒的滑落，而且可以调节挡板阻挡力度，保证脱粒装置的正常运行。CN103460908ACN1034698ACN103460908A权利要求书1/1页1.一种玉米收割机脱粒装置挡板，其特征在于包括：顶杆、压板、套筒、弹簧和挡板；其中顶杆上连接有压板，压板下面压着弹簧，弹簧下面连接挡板，挡板上面连接套筒套在顶杆外面。2.权利要求1所述一种玉米收割机脱粒装置挡板，其特征在于所述压板在顶杆上的位置可以调节，从而调节弹簧的压紧力。2CN103460908A说明书1/1页一种玉米收割机脱粒装置挡板技术领域[0001]本发明涉及农机领域，具体涉及一种玉米收割机脱粒装置挡板。背景技术[0002]传统玉米收割机都只有收割功能，玉米棒被收割后直接进入机器的料斗内，但是随着机械化的发展，需要玉米收割机增加剥皮脱粒机构，在脱粒装置中现用钻头将玉米棒钻碎然后脱粒，钻孔时夹具不一定夹得很紧，需要在玉米棒另一边设置一个挡板，防止玉米棒滑落。发明内容[0003]为防止玉米棒滑落，本发明提供了一种玉米收割机脱粒装置挡板。[0004]本发明采用的技术方案为：一种玉米收割机脱粒装置挡板，其特征在于包括：顶杆、压板、套筒、弹簧和挡板；其中顶杆上连接有压板，压板下面压着弹簧，弹簧下面连接挡板，挡板上面连接套筒套在顶杆外面。[0005]所述压板在顶杆上的位置可以调节，从而调节弹簧的压紧力。[0006]本发明的有益效果为：本发明结构简单，不但防止了玉米棒的滑落，而且可以调节挡板阻挡力度，保证脱粒装置的正常运行。附图说明[0007]图1本发明的结构示意图。[0008]附图标记：1-顶杆、2-压板、3-套筒、4-弹簧、5-挡板。具体实施方式[0009]如图1所示一种玉米收割机脱粒装置挡板，其特征在于包括：顶杆1、压板2、套筒3、弹簧4和挡板5；其中顶杆1上连接有压板2，压板2下面压着弹簧4，弹簧4下面连接挡板5，挡板5上面连接套筒3套在顶杆外面。所述压板2在顶杆1上的位置可以调节，从而调节弹簧4的压紧力。3CN103460908A说明书附图1/1页图14
