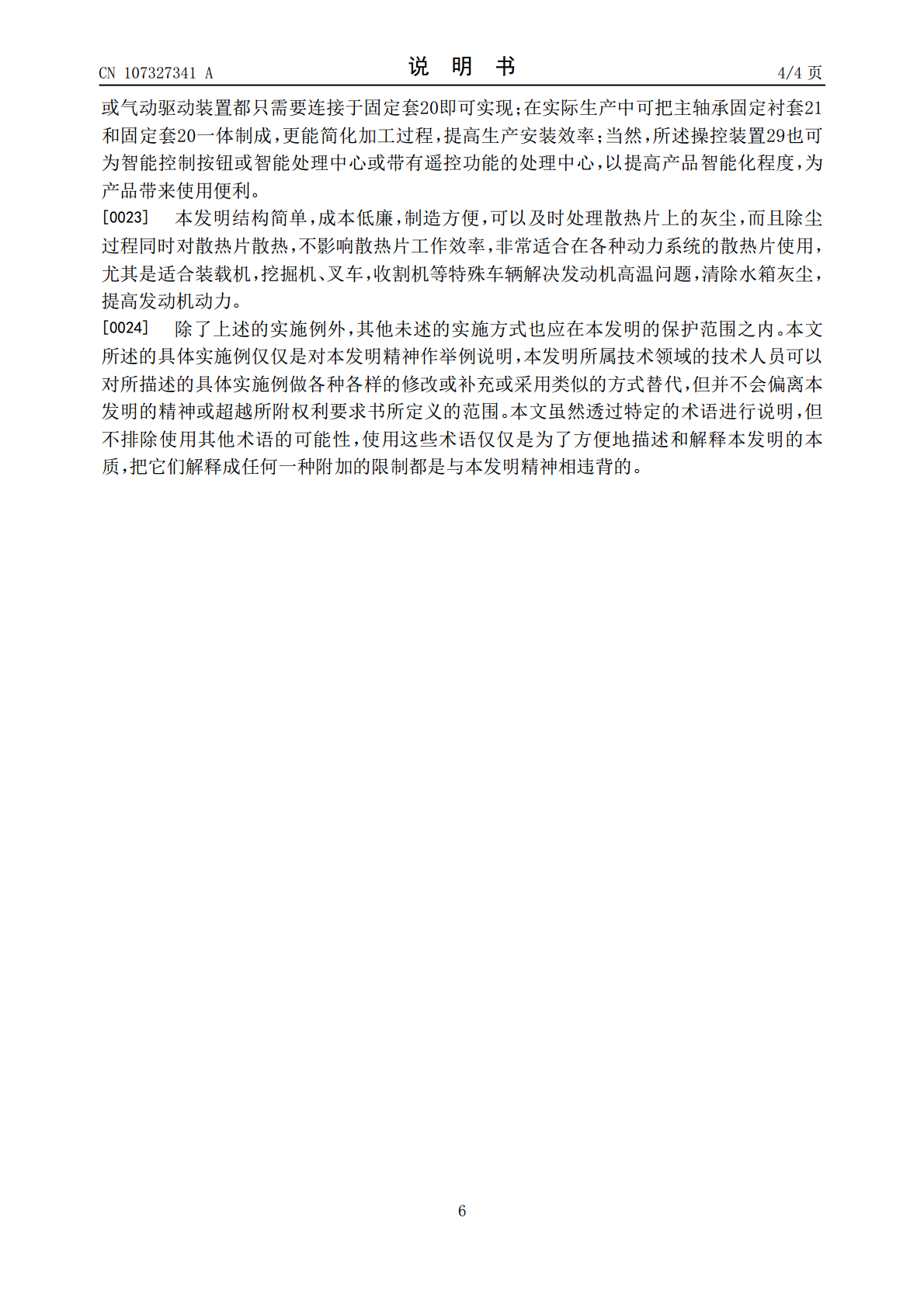

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107327341A(43)申请公布日2017.11.07(21)申请号201710753385.2(22)申请日2017.01.12(62)分案原申请数据201710063817.72017.01.12(71)申请人孙浩地址225500江苏省泰州市姜堰区娄庄镇娄东村四组26号(72)发明人孙浩(51)Int.Cl.F01P11/06(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种水箱自动除尘逆转风扇的小拨叉旋动机构(57)摘要本发明公开了一种水箱自动除尘逆转风扇的小拨叉旋动机构，包括小拨叉和中心定位齿轮，所述小拨叉包括主体部，所述主体部上相互错开布置有通孔和拨动部，所述中心定位齿轮包括圆形主体以及圆形主体外圆周边沿设置的旋动槽，所述拨动部活动连接于所述旋转槽内，本发明结构简单，成本低廉，制造方便，可以及时实现散热片风扇的角度旋转，从而带动散热片反向抽风，进而实现散热片及时除尘；且在除尘过程同时对散热片散热，不影响散热片工作效率，非常适合在各种动力系统的散热片使用，尤其是适合装载机，挖掘机、叉车，收割机等特殊车辆解决发动机高温问题，清除水箱灰尘，提高发动机动力。CN107327341ACN107327341A权利要求书1/1页1.一种水箱自动除尘逆转风扇的小拨叉旋动机构，其特征在于，包括小拨叉和中心定位齿轮，所述小拨叉包括主体部，所述主体部上相互错开布置有通孔和拨动部，所述中心定位齿轮包括圆形主体以及圆形主体外圆周边沿设置的旋动槽，所述拨动部活动连接于所述旋转槽内。2.根据权利要求1所述的一种水箱自动除尘逆转风扇的小拨叉旋动机构，其特征在于，所述拨动部为垂直布置于主体部上的圆柱体。3.根据权利要求1所述的一种水箱自动除尘逆转风扇的小拨叉旋动机构，其特征在于，所述通孔为长腰孔。4.根据权利要求1所述的一种水箱自动除尘逆转风扇的小拨叉旋动机构，其特征在于，所述主体部为一端大一端小且两端均为圆弧过渡的薄板，所述通孔靠近主体部上较大的一端布置，所述拨动部靠近主体部上较小的一端设置。5.根据权利要求1所述的一种水箱自动除尘逆转风扇的小拨叉旋动机构，其特征在于，所述旋动槽呈圆周均匀分布于圆形主体外圆周边沿。6.根据权利要求1所述的一种水箱自动除尘逆转风扇的小拨叉旋动机构，其特征在于，所述旋转槽包括左槽边和右槽边，所述左槽边与右槽边之间存有间隙，所述左槽边和右槽边的底边均连接于圆形主体，所述左槽边和右槽边的顶边均呈圆弧状，所述左槽边和右槽边的顶边均通过左右两侧的过渡边连接于圆形主体。2CN107327341A说明书1/4页一种水箱自动除尘逆转风扇的小拨叉旋动机构[0001]本申请是一种水箱自动除尘逆转风扇装置的分案申请。原申请的申请日为2017年1月12日，申请号为201710063817.7，发明创造名称为一种水箱自动除尘逆转风扇装置。技术领域[0002]本发明涉及一种除尘装置，尤其涉及一种发动机配套使用散热片的自动除尘逆转风扇装置的传动机构。背景技术[0003]目前，在发动机水箱散热片积尘解决方案上，一般都是采用人工气枪、水枪对散热片进行除尘，这种方法只能清除少量积尘，对于在积尘不明显的领域使用效果还可以接受，但也存在除尘不及时极容易形成尘垢的问题，导致在人工除尘清理时困难重重难以清除的现象；特别是在农业、工业中存在高污染、灰尘重的领域中发动机水箱散热片特别容易积尘，仅仅通过人工除尘不但效率低下、除尘不及时，而且严重影响发动机散热效率，影响发动机工作性能甚至影响发动机使用寿命，本发明就是针对以上问题，提出了一种及时除尘的有效解决方案。发明内容[0004]本发明克服了现有技术中的缺点，提供了一种水箱自动除尘逆转风扇的小拨叉旋动机构。[0005]为了解决上述技术问题，本发明是通过以下技术方案实现的：一种水箱自动除尘逆转风扇的小拨叉旋动机构，包括小拨叉和中心定位齿轮，所述小拨叉包括主体部，所述主体部上相互错开布置有通孔和拨动部，所述中心定位齿轮包括圆形主体以及圆形主体外圆周边沿设置的旋动槽，所述拨动部活动连接于所述旋转槽内。[0006]作为优选，所述拨动部为垂直布置于主体部上的圆柱体。[0007]作为优选，所述通孔为长腰孔。[0008]作为优选，所述主体部为一端大一端小且两端均为圆弧过渡的薄板，所述通孔靠近主体部上较大的一端布置，所述拨动部靠近主体部上较小的一端设置。[0009]作为优选，所述旋动槽呈圆周均匀分布于圆形主体外圆周边沿。[0010]作为优选，所述旋转槽包括左槽边和右槽边，所述左槽边与右槽边之间存有间隙，所述左槽边和右槽边的底边均连接于圆形主体，所述左槽边和右槽边的顶边均呈圆弧状，所述左槽边和右槽边的顶边均通过左右两侧的过渡边连接于
