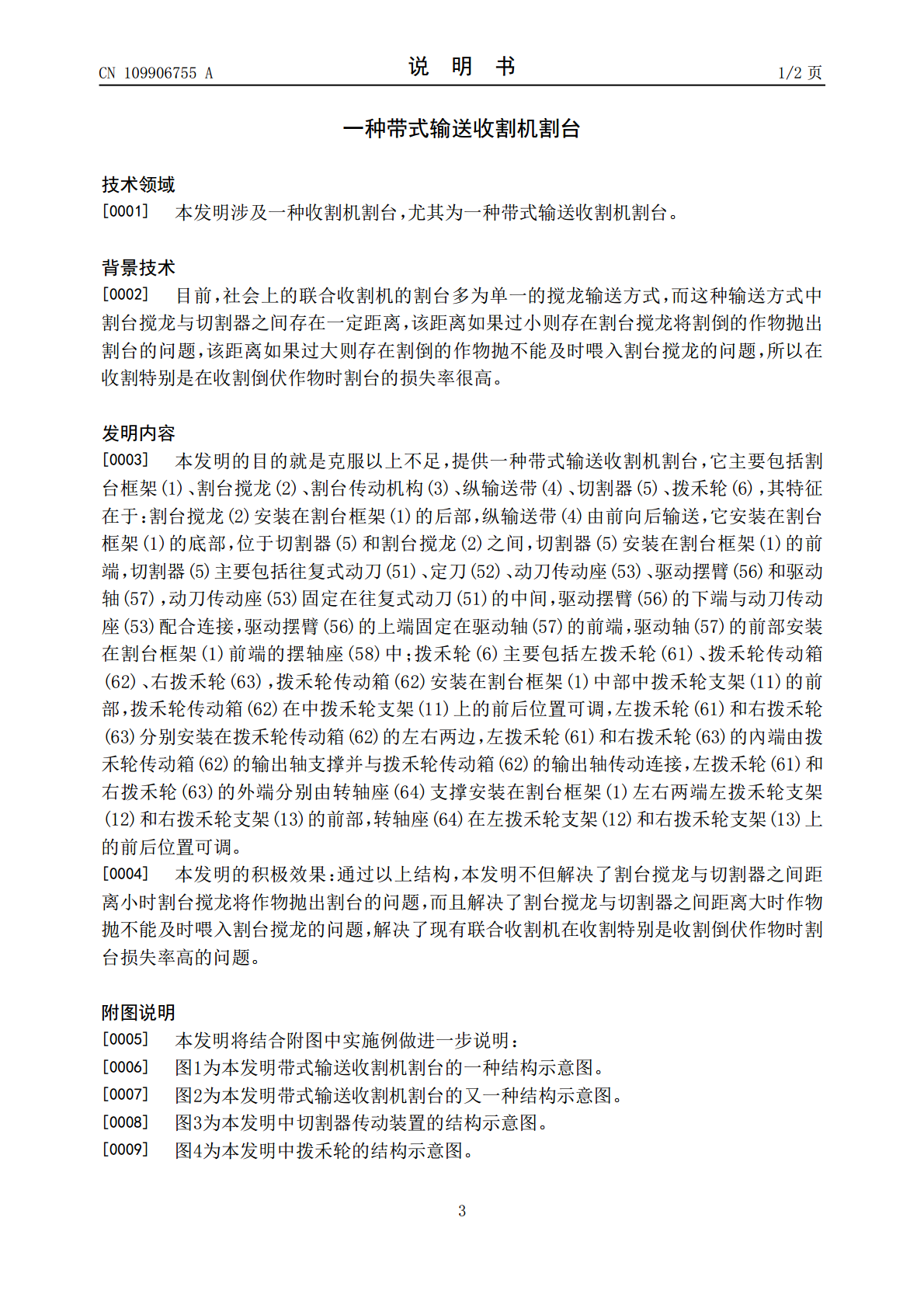

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109906755A(43)申请公布日2019.06.21(21)申请号201910259095.1(22)申请日2019.03.23(71)申请人郑宇虎地址461000河南省许昌市新兴路237号许昌车神汽车有限责任公司申请人薛江涛(72)发明人郑宇虎薛江涛(51)Int.Cl.A01D41/06(2006.01)A01D41/14(2006.01)A01D41/16(2006.01)A01D41/12(2006.01)A01D47/00(2006.01)权利要求书1页说明书2页附图4页(54)发明名称一种带式输送收割机割台(57)摘要一种带式输送收割机割台，其割台搅龙安装在割台框架的后部，纵输送带位于切割器和割台搅龙之间，切割器安装在割台框架的前端，动刀传动座固定在往复式动刀的中间，驱动摆臂的下端与动刀传动座配合连接，上端固定在驱动轴的前端，驱动轴的前部安装在摆轴座中；拨禾轮传动箱安装在割台框架中部中拨禾轮支架的前部，左右拨禾轮分别安装在拨禾轮传动箱的左右两边，左右拨禾轮的內端由拨禾轮传动箱的输出轴支撑并与输出轴传动连接，左右拨禾轮的外端分别由转轴座支撑安装在左右两端左右拨禾轮支架的前部，转轴座在左右拨禾轮支架上的前后位置可调。CN109906755ACN109906755A权利要求书1/1页1.一种带式输送收割机割台，主要包括割台框架(1)、割台搅龙(2)、割台传动机构(3)、纵输送带(4)、切割器(5)、拨禾轮(6)，其特征在于：割台搅龙(2)安装在割台框架(1)的后部，纵输送带(4)由前向后输送，它安装在割台框架(1)的底部，位于切割器(5)和割台搅龙(2)之间，切割器(5)安装在割台框架(1)的前端，切割器(5)主要包括往复式动刀(51)、定刀(52)、动刀传动座(53)、驱动摆臂(56)和驱动轴(57)，动刀传动座(53)固定在往复式动刀(51)的中间，驱动摆臂(56)的下端与动刀传动座(53)配合连接，驱动摆臂(56)的上端固定在驱动轴(57)的前端，驱动轴(57)的前部安装在割台框架(1)前端的摆轴座(58)中；拨禾轮(6)主要包括左拨禾轮(61)、拨禾轮传动箱(62)、右拨禾轮(63)，拨禾轮传动箱(62)安装在割台框架(1)中部中拨禾轮支架(11)的前部，拨禾轮传动箱(62)在中拨禾轮支架(11)上的前后位置可调，左拨禾轮(61)和右拨禾轮(63)分别安装在拨禾轮传动箱(62)的左右两边，左拨禾轮(61)和右拨禾轮(63)的内端由拨禾轮传动箱(62)的输出轴支撑并与拨禾轮传动箱(62)的输出轴传动连接，左拨禾轮(61)和右拨禾轮(63)的外端分别由转轴座(64)支撑安装在割台框架(1)左右两端左拨禾轮支架(12)和右拨禾轮支架(13)的前部，转轴座(64)在左拨禾轮支架(12)和右拨禾轮支架(13)上的前后位置可调。2.根据权利要求1所述带式输送收割机割台，其特征在于：取消割台搅龙(2)，纵输送带(4)直接通到割台后部过桥的喂入口处，在纵输送带(4)的左右两边分别安装有左横输送带(8)和右横输送带(9)，左横输送带(8)安装在纵输送带(4)的左边由左向右输送，右横输送带(9)安装在纵输送带(4)的右边由右向左输送。3.根据权利要求2所述带式输送收割机割台，其特征在于：在纵输送带(4)后部过桥的喂入口处安装有喂入轮。4.根据权利要求1-3任意一种所述带式输送收割机割台，其特征在于：在驱动摆臂(56)的下端安装有滚轮(55)，滚轮(55)内孔与滚轮转轴之间安装有缓冲胶套(71)，驱动轴(57)的轴承外圈与摆轴座(58)的内孔之间安装有减震胶套(72)。5.根据权利要求1-3任意一种所述带式输送收割机割台，其特征在于：在动刀传动座(53)的内侧安装有耐磨块(54)。6.根据权利要求1-3任意一种所述带式输送收割机割台，其特征在于：拨禾轮传动箱(62)的传动方式为锥齿轮+液压马达驱动、锥齿轮+传动轴驱动、链传动、皮带传动多种传动方式。7.根据权利要求1-3任意一种所述带式输送收割机割台，其特征在于：动刀传动座(53)固定在往复式动刀(51)的端部，摆轴座(58)、驱动摆臂(56)和驱动轴(57)也相应安装在割台的对应位置。8.根据权利要求7所述带式输送收割机割台，其特征在于：在驱动摆臂(56)的下端安装有滚轮(55)，滚轮(55)内孔与滚轮转轴之间安装有缓冲减震胶套，驱动轴(57)的轴承外圈与摆轴座(58)的内孔之间安装有缓冲减震胶套。2CN109906755A说明书1/2页一种带式输送收割机割台技术领域[0001]本发明涉及一种收割机割台，尤其为一种带式输送收割机割台。背景技术[0002]目前，社会上的联合收割机的割台多为单一的搅龙输送
