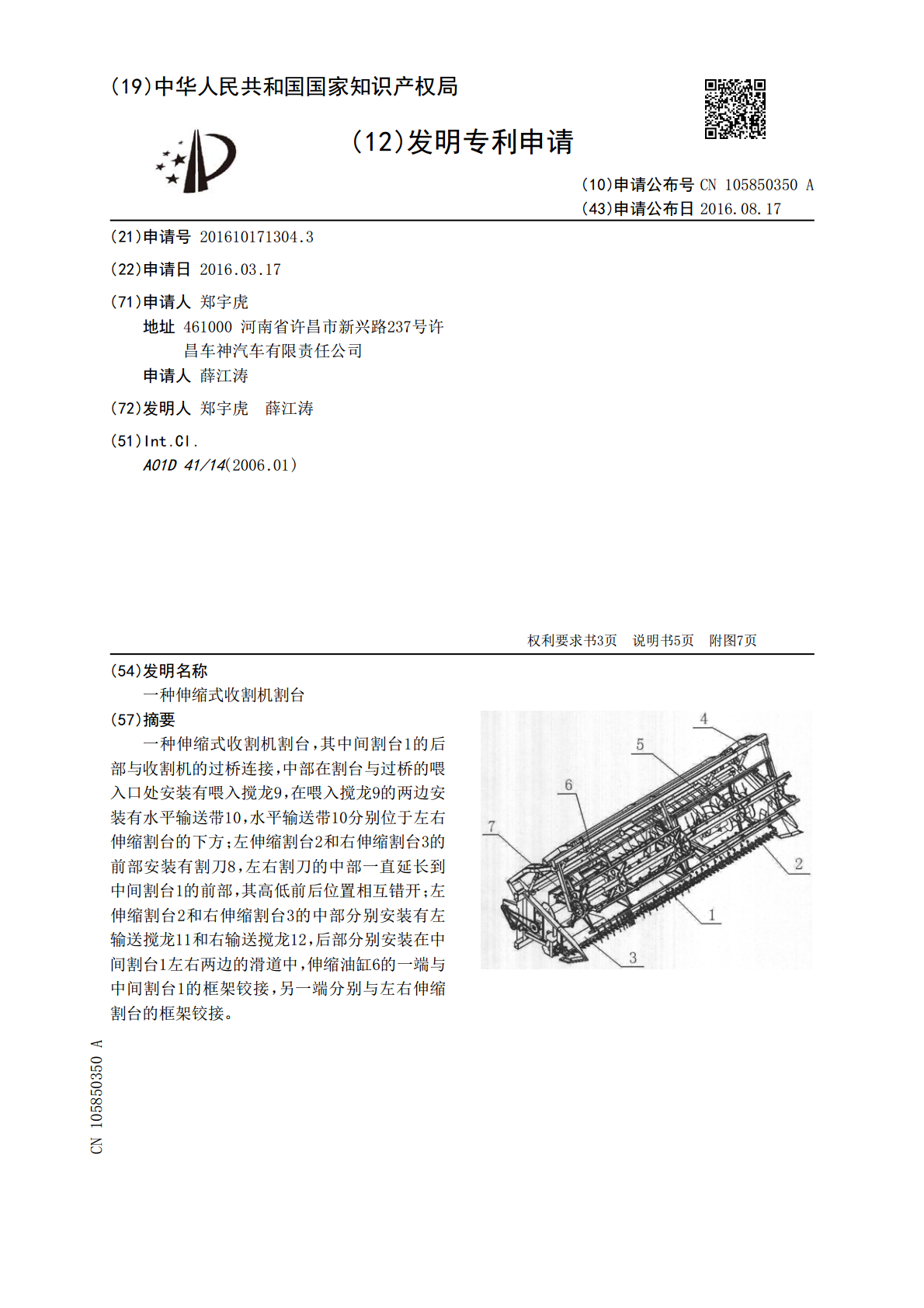

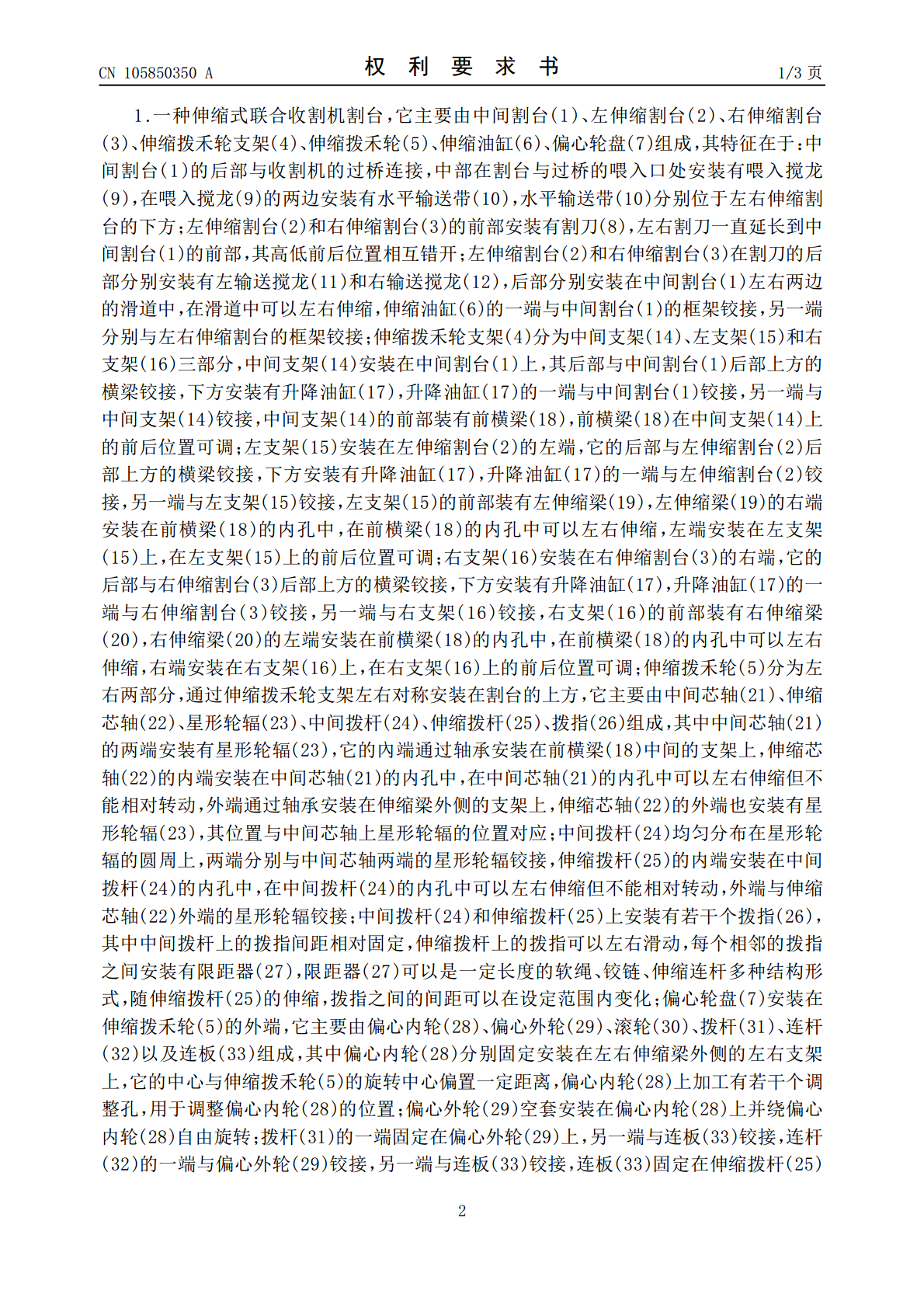

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105850350A(43)申请公布日2016.08.17(21)申请号201610171304.3(22)申请日2016.03.17(71)申请人郑宇虎地址461000河南省许昌市新兴路237号许昌车神汽车有限责任公司申请人薛江涛(72)发明人郑宇虎薛江涛(51)Int.Cl.A01D41/14(2006.01)权利要求书3页说明书5页附图7页(54)发明名称一种伸缩式收割机割台(57)摘要一种伸缩式收割机割台，其中间割台1的后部与收割机的过桥连接，中部在割台与过桥的喂入口处安装有喂入搅龙9，在喂入搅龙9的两边安装有水平输送带10，水平输送带10分别位于左右伸缩割台的下方；左伸缩割台2和右伸缩割台3的前部安装有割刀8，左右割刀的中部一直延长到中间割台1的前部，其高低前后位置相互错开；左伸缩割台2和右伸缩割台3的中部分别安装有左输送搅龙11和右输送搅龙12，后部分别安装在中间割台1左右两边的滑道中，伸缩油缸6的一端与中间割台1的框架铰接，另一端分别与左右伸缩割台的框架铰接。CN105850350ACN105850350A权利要求书1/3页1.一种伸缩式联合收割机割台，它主要由中间割台(1)、左伸缩割台(2)、右伸缩割台(3)、伸缩拨禾轮支架(4)、伸缩拨禾轮(5)、伸缩油缸(6)、偏心轮盘(7)组成，其特征在于：中间割台(1)的后部与收割机的过桥连接，中部在割台与过桥的喂入口处安装有喂入搅龙(9)，在喂入搅龙(9)的两边安装有水平输送带(10)，水平输送带(10)分别位于左右伸缩割台的下方；左伸缩割台(2)和右伸缩割台(3)的前部安装有割刀(8)，左右割刀一直延长到中间割台(1)的前部，其高低前后位置相互错开；左伸缩割台(2)和右伸缩割台(3)在割刀的后部分别安装有左输送搅龙(11)和右输送搅龙(12)，后部分别安装在中间割台(1)左右两边的滑道中，在滑道中可以左右伸缩，伸缩油缸(6)的一端与中间割台(1)的框架铰接，另一端分别与左右伸缩割台的框架铰接；伸缩拨禾轮支架(4)分为中间支架(14)、左支架(15)和右支架(16)三部分，中间支架(14)安装在中间割台(1)上，其后部与中间割台(1)后部上方的横梁铰接，下方安装有升降油缸(17)，升降油缸(17)的一端与中间割台(1)铰接，另一端与中间支架(14)铰接，中间支架(14)的前部装有前横梁(18)，前横梁(18)在中间支架(14)上的前后位置可调；左支架(15)安装在左伸缩割台(2)的左端，它的后部与左伸缩割台(2)后部上方的横梁铰接，下方安装有升降油缸(17)，升降油缸(17)的一端与左伸缩割台(2)铰接，另一端与左支架(15)铰接，左支架(15)的前部装有左伸缩梁(19)，左伸缩梁(19)的右端安装在前横梁(18)的内孔中，在前横梁(18)的内孔中可以左右伸缩，左端安装在左支架(15)上，在左支架(15)上的前后位置可调；右支架(16)安装在右伸缩割台(3)的右端，它的后部与右伸缩割台(3)后部上方的横梁铰接，下方安装有升降油缸(17)，升降油缸(17)的一端与右伸缩割台(3)铰接，另一端与右支架(16)铰接，右支架(16)的前部装有右伸缩梁(20)，右伸缩梁(20)的左端安装在前横梁(18)的内孔中，在前横梁(18)的内孔中可以左右伸缩，右端安装在右支架(16)上，在右支架(16)上的前后位置可调；伸缩拨禾轮(5)分为左右两部分，通过伸缩拨禾轮支架左右对称安装在割台的上方，它主要由中间芯轴(21)、伸缩芯轴(22)、星形轮辐(23)、中间拨杆(24)、伸缩拨杆(25)、拨指(26)组成，其中中间芯轴(21)的两端安装有星形轮辐(23)，它的內端通过轴承安装在前横梁(18)中间的支架上，伸缩芯轴(22)的内端安装在中间芯轴(21)的内孔中，在中间芯轴(21)的内孔中可以左右伸缩但不能相对转动，外端通过轴承安装在伸缩梁外侧的支架上，伸缩芯轴(22)的外端也安装有星形轮辐(23)，其位置与中间芯轴上星形轮辐的位置对应；中间拨杆(24)均匀分布在星形轮辐的圆周上，两端分别与中间芯轴两端的星形轮辐铰接，伸缩拨杆(25)的内端安装在中间拨杆(24)的内孔中，在中间拨杆(24)的内孔中可以左右伸缩但不能相对转动，外端与伸缩芯轴(22)外端的星形轮辐铰接；中间拨杆(24)和伸缩拨杆(25)上安装有若干个拨指(26)，其中中间拨杆上的拨指间距相对固定，伸缩拨杆上的拨指可以左右滑动，每个相邻的拨指之间安装有限距器(27)，限距器(27)可以是一定长度的软绳、铰链、伸缩连杆多种结构形式，随伸缩拨杆(25)的伸缩，拨指之间的间距可以在设定范围内变化；偏心轮盘(7)安装在伸缩拨禾轮(5)的外端，它主要由偏心内轮(2
