一种液体折射率测量装置及测量方法.pdf

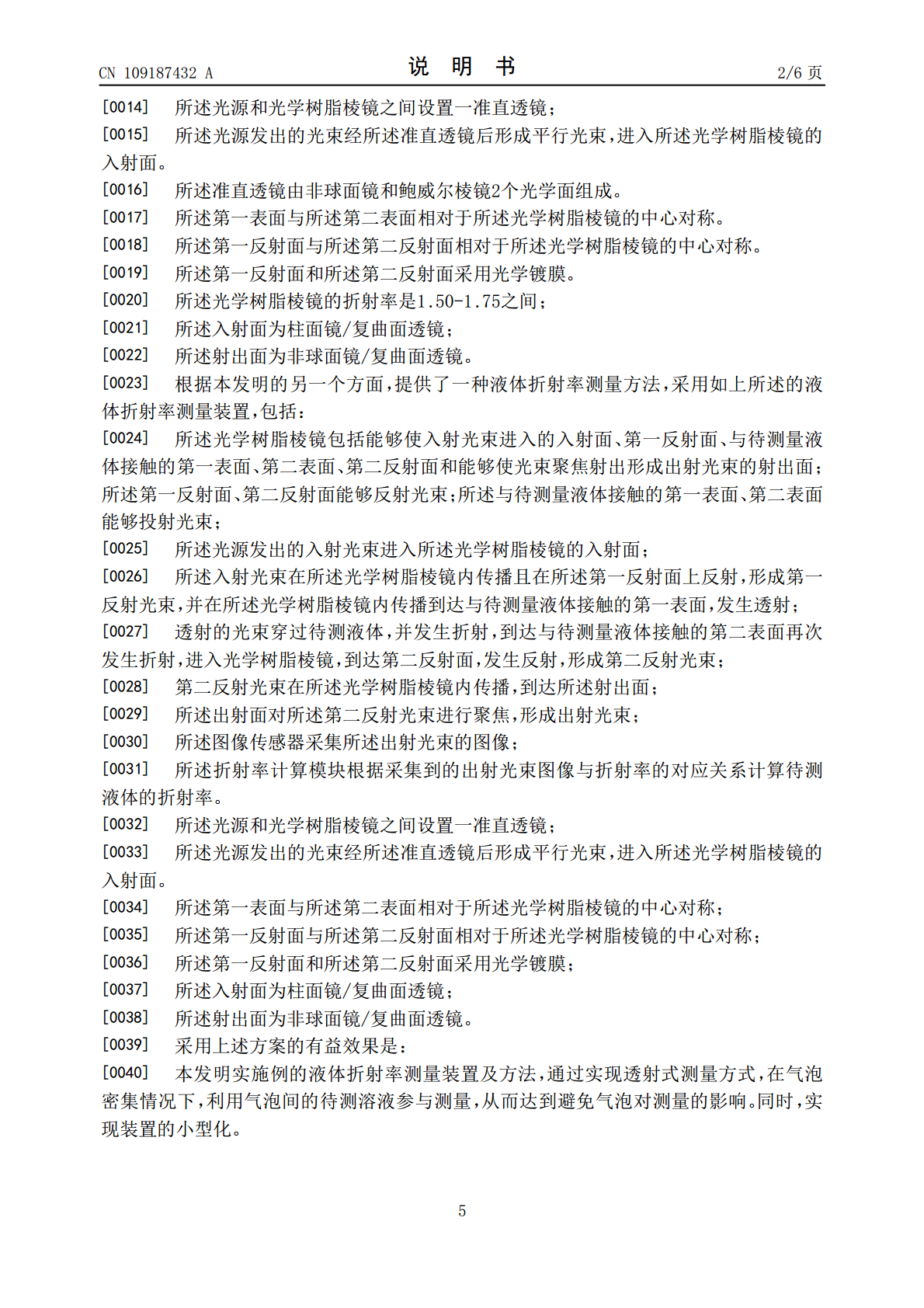

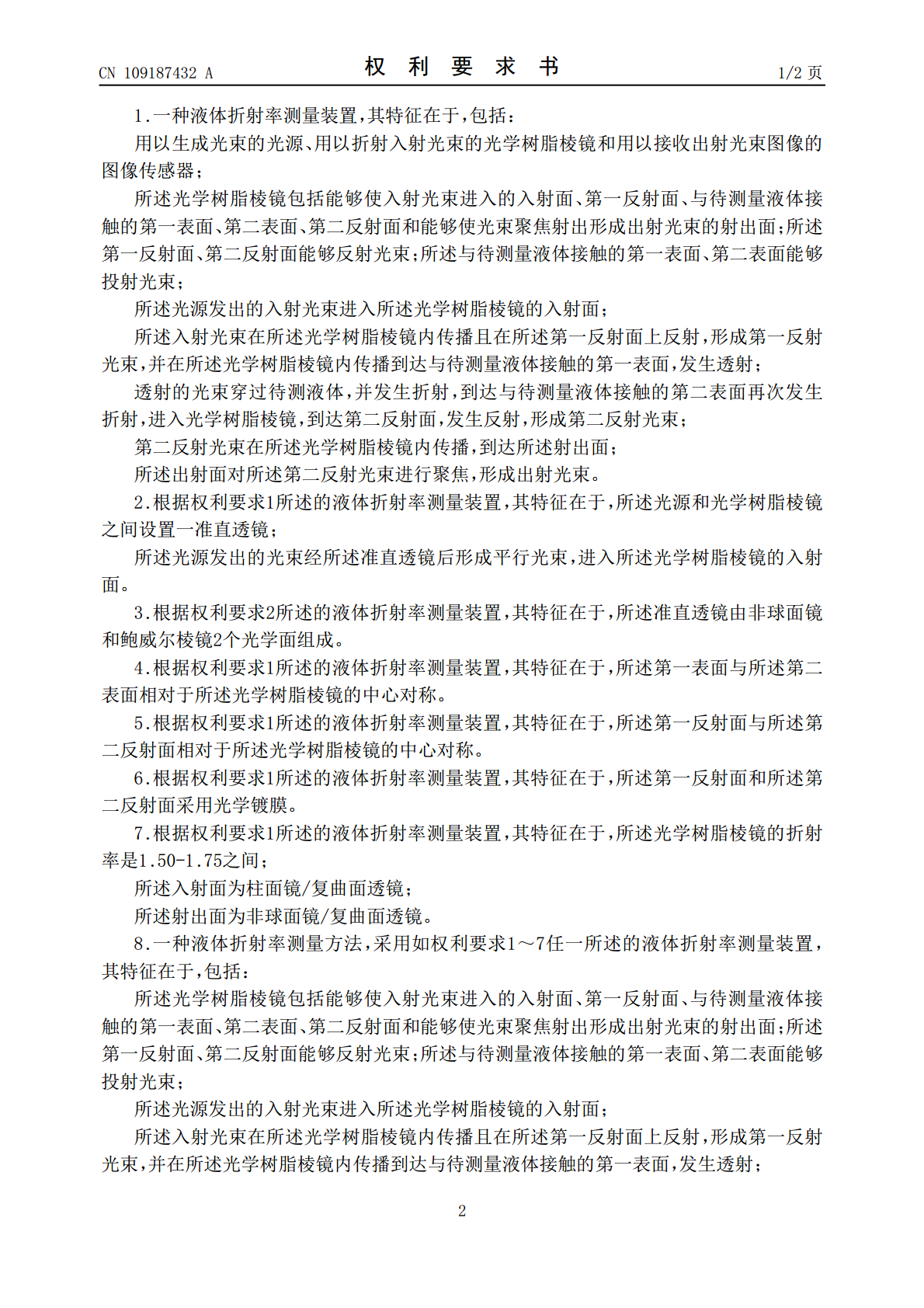

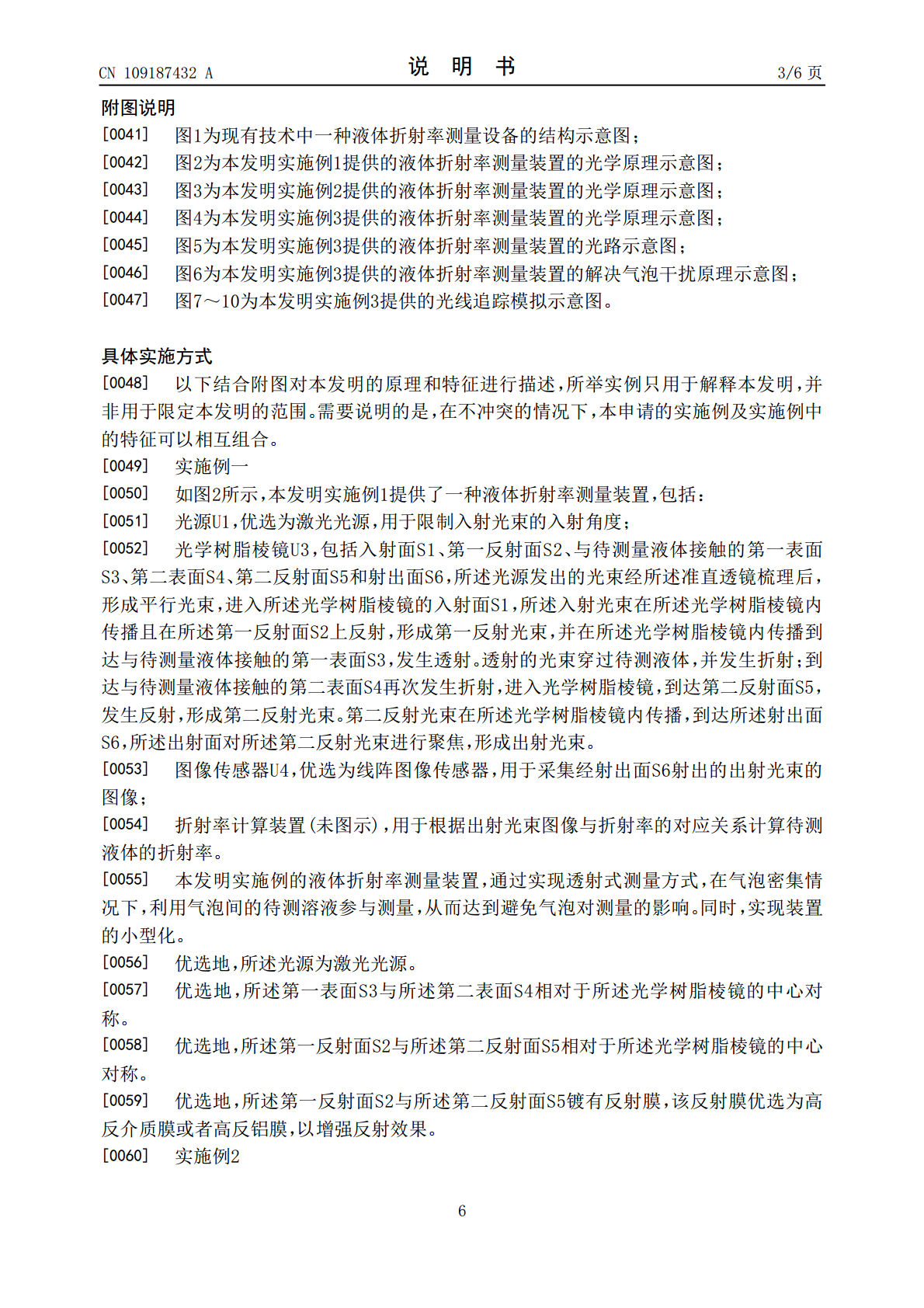

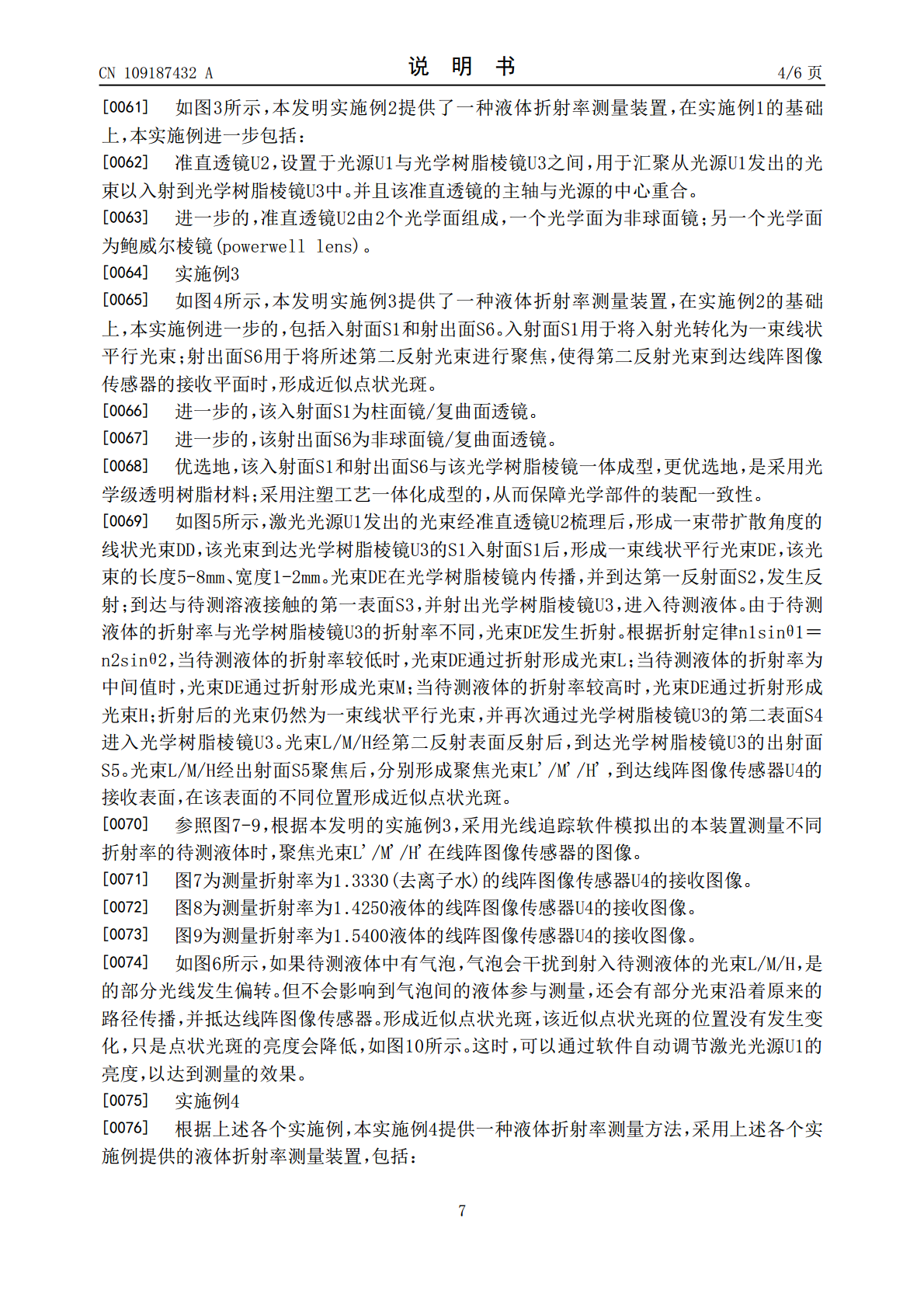

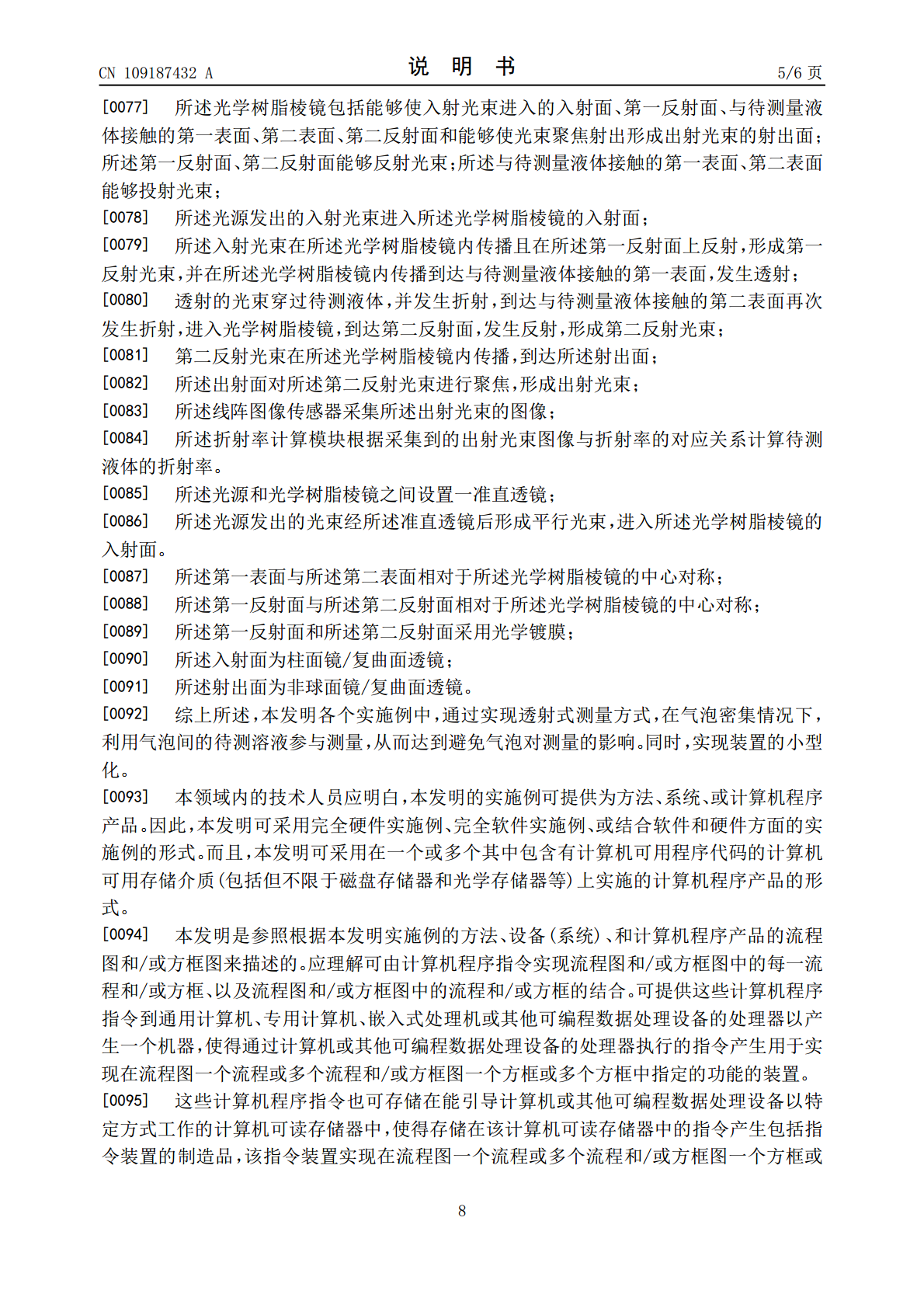

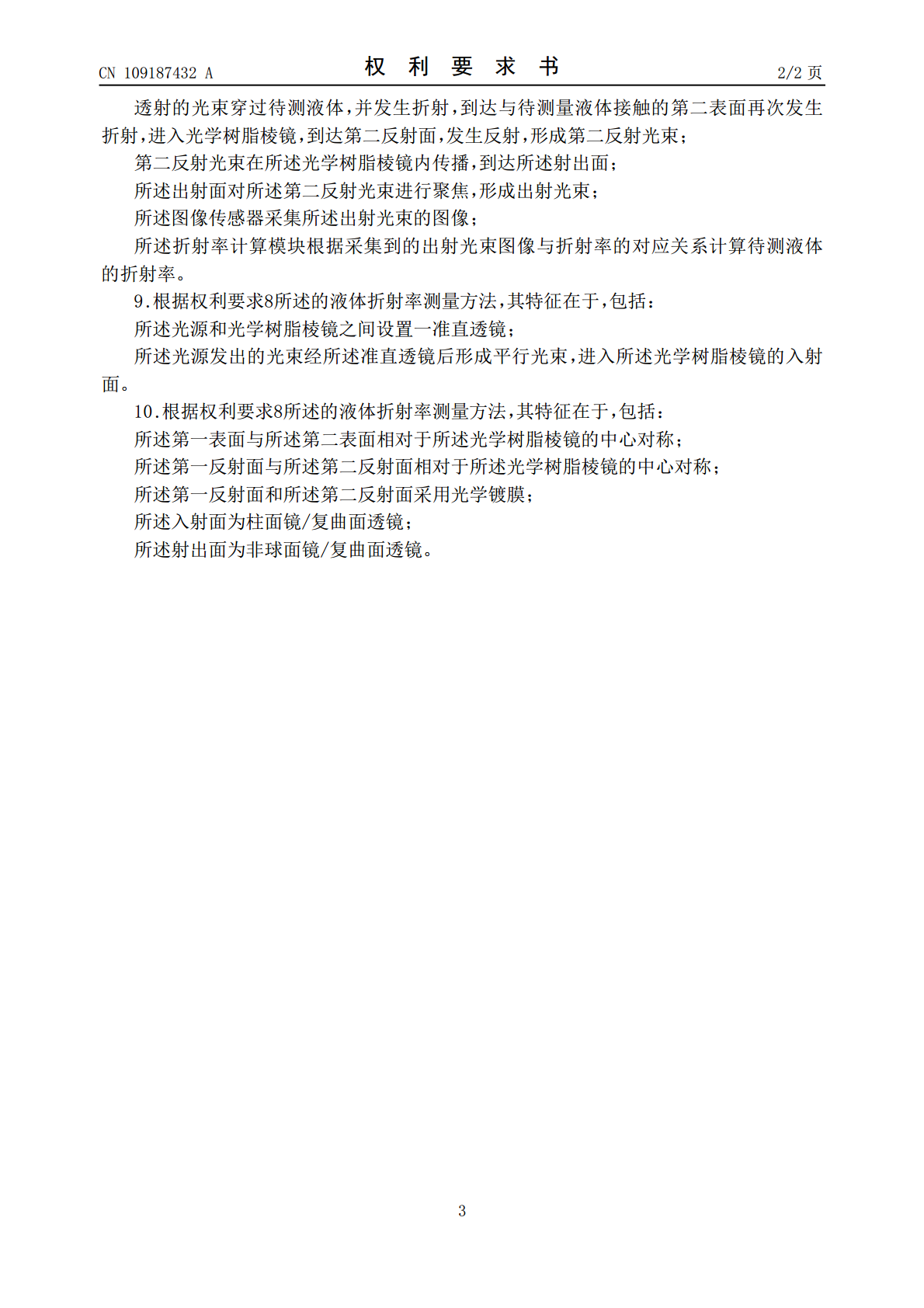

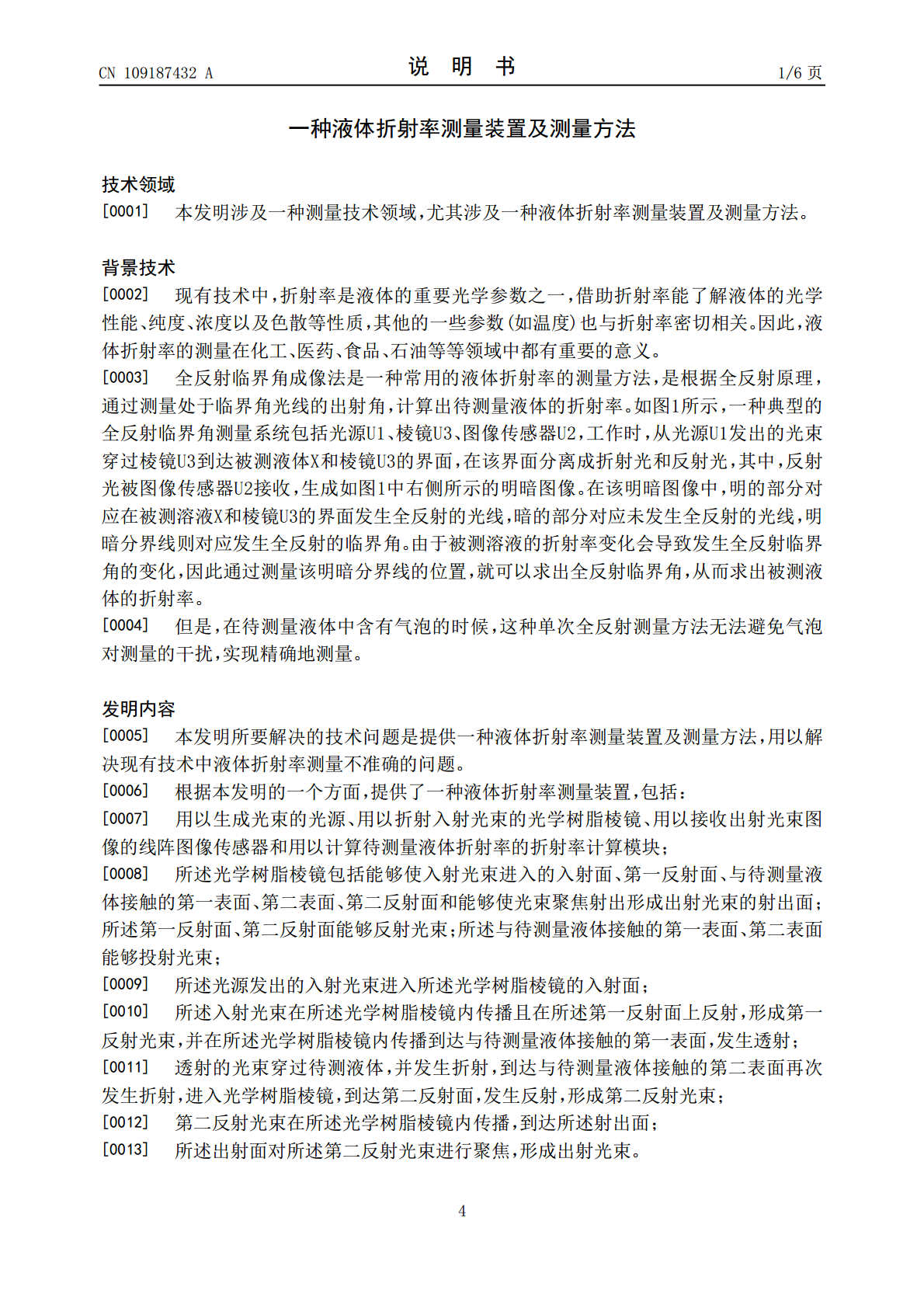

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109187432A(43)申请公布日2019.01.11(21)申请号201811236956.6(22)申请日2018.10.23(71)申请人北京博芮思商贸有限公司地址102600北京市大兴区生物与医药产业基地天华大街天府路1号(72)发明人马玉峰杨世华魏微徐凯胡朋飞(74)专利代理机构北京正鼎专利代理事务所(普通合伙)11495代理人岳亚(51)Int.Cl.G01N21/43(2006.01)权利要求书2页说明书6页附图6页(54)发明名称一种液体折射率测量装置及测量方法(57)摘要本发明涉及一种液体折射率测量装置及测量方法，包括：用以生成光束的光源、用以折射入射光束的光学树脂棱镜和用以接收出射光束图像的图像传感器；所述光学树脂棱镜包括能够使入射光束进入的入射面、第一反射面、与待测量液体接触的第一表面、第二表面、第二反射面和能够使光束聚焦射出形成出射光束的射出面；所述第一反射面、第二反射面能够反射光束；所述与待测量液体接触的第一表面、第二表面能够投射光束当待测液体中含有气泡时，可利用气泡间的液体参与测量。由此，降低了待测液体中气泡对液体折射率测量的影响。同时，促进了装置小型化。CN109187432ACN109187432A权利要求书1/2页1.一种液体折射率测量装置，其特征在于，包括：用以生成光束的光源、用以折射入射光束的光学树脂棱镜和用以接收出射光束图像的图像传感器；所述光学树脂棱镜包括能够使入射光束进入的入射面、第一反射面、与待测量液体接触的第一表面、第二表面、第二反射面和能够使光束聚焦射出形成出射光束的射出面；所述第一反射面、第二反射面能够反射光束；所述与待测量液体接触的第一表面、第二表面能够投射光束；所述光源发出的入射光束进入所述光学树脂棱镜的入射面；所述入射光束在所述光学树脂棱镜内传播且在所述第一反射面上反射，形成第一反射光束，并在所述光学树脂棱镜内传播到达与待测量液体接触的第一表面，发生透射；透射的光束穿过待测液体，并发生折射，到达与待测量液体接触的第二表面再次发生折射，进入光学树脂棱镜，到达第二反射面，发生反射，形成第二反射光束；第二反射光束在所述光学树脂棱镜内传播，到达所述射出面；所述出射面对所述第二反射光束进行聚焦，形成出射光束。2.根据权利要求1所述的液体折射率测量装置，其特征在于，所述光源和光学树脂棱镜之间设置一准直透镜；所述光源发出的光束经所述准直透镜后形成平行光束，进入所述光学树脂棱镜的入射面。3.根据权利要求2所述的液体折射率测量装置，其特征在于，所述准直透镜由非球面镜和鲍威尔棱镜2个光学面组成。4.根据权利要求1所述的液体折射率测量装置，其特征在于，所述第一表面与所述第二表面相对于所述光学树脂棱镜的中心对称。5.根据权利要求1所述的液体折射率测量装置，其特征在于，所述第一反射面与所述第二反射面相对于所述光学树脂棱镜的中心对称。6.根据权利要求1所述的液体折射率测量装置，其特征在于，所述第一反射面和所述第二反射面采用光学镀膜。7.根据权利要求1所述的液体折射率测量装置，其特征在于，所述光学树脂棱镜的折射率是1.50-1.75之间；所述入射面为柱面镜/复曲面透镜；所述射出面为非球面镜/复曲面透镜。8.一种液体折射率测量方法，采用如权利要求1～7任一所述的液体折射率测量装置，其特征在于，包括：所述光学树脂棱镜包括能够使入射光束进入的入射面、第一反射面、与待测量液体接触的第一表面、第二表面、第二反射面和能够使光束聚焦射出形成出射光束的射出面；所述第一反射面、第二反射面能够反射光束；所述与待测量液体接触的第一表面、第二表面能够投射光束；所述光源发出的入射光束进入所述光学树脂棱镜的入射面；所述入射光束在所述光学树脂棱镜内传播且在所述第一反射面上反射，形成第一反射光束，并在所述光学树脂棱镜内传播到达与待测量液体接触的第一表面，发生透射；2CN109187432A权利要求书2/2页透射的光束穿过待测液体，并发生折射，到达与待测量液体接触的第二表面再次发生折射，进入光学树脂棱镜，到达第二反射面，发生反射，形成第二反射光束；第二反射光束在所述光学树脂棱镜内传播，到达所述射出面；所述出射面对所述第二反射光束进行聚焦，形成出射光束；所述图像传感器采集所述出射光束的图像；所述折射率计算模块根据采集到的出射光束图像与折射率的对应关系计算待测液体的折射率。9.根据权利要求8所述的液体折射率测量方法，其特征在于，包括：所述光源和光学树脂棱镜之间设置一准直透镜；所述光源发出的光束经所述准直透镜后形成平行光束，进入所述光学树脂棱镜的入射面。10.根据权利要求8所述的液体折射率测量方法，其特征在于，包括：所述第一表面与所述第二表面相对于所述光学树
