一种汽轮机叶片结垢的清洗机构及基于该机构的清洗方法.pdf

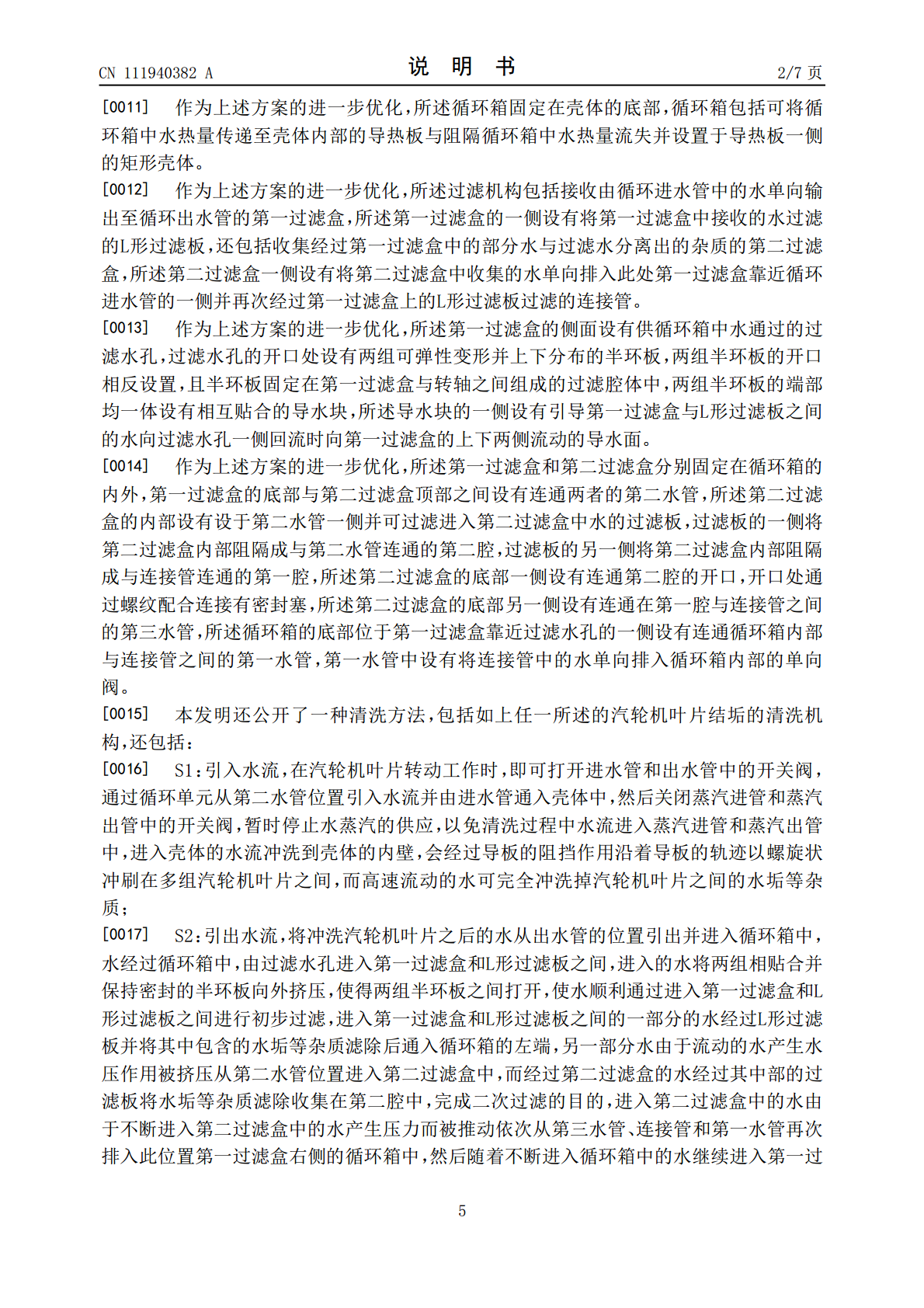

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111940382A(43)申请公布日2020.11.17(21)申请号202010790284.4(22)申请日2020.08.07(71)申请人淮南市泰能电力工程有限公司地址232000安徽省淮南市田家庵区淮南现代产业园区管委会办公楼一楼(72)发明人吕昌恒吕红军(74)专利代理机构合肥维可专利代理事务所(普通合伙)34135代理人吴明华(51)Int.Cl.B08B3/02(2006.01)B08B3/14(2006.01)B08B13/00(2006.01)权利要求书2页说明书7页附图2页(54)发明名称一种汽轮机叶片结垢的清洗机构及基于该机构的清洗方法(57)摘要本发明公开了一种汽轮机叶片结垢的清洗机构及基于该机构的清洗方法，包括包覆在多组汽轮机叶片外部的壳体，在汽轮机叶片中通入水清洗时水的冲击力可带动汽轮机叶片保持转动，无需停止汽轮机运转，且水经过壳体中的导板可呈螺旋轨迹冲洗在相邻的汽轮机叶片之间，还包括接收出水管处排出的水并将接收的水从进水管继续排入壳体中的循环箱，循环箱中设有组成单向循环通道并供循环箱中的水单向流通使水中杂质滤除的过滤机构，冲洗叶片的水可排入到循环箱中通过过滤机构过滤后再次排入壳体中用于清洗汽轮机叶片，且过滤机构中的水经过多次循环过滤再进入壳体中对汽轮机叶片进行冲洗，保证了用于冲洗汽轮机叶片的水本身不含有杂质，清洗效果好。CN111940382ACN111940382A权利要求书1/2页1.一种汽轮机叶片结垢的清洗机构，其特征在于，包括：包覆在多组汽轮机叶片外部的壳体，所述壳体的一端上方设有向壳体中输入蒸汽并通过进入壳体中的蒸汽推动汽轮机叶片转动的蒸汽进管，所述壳体的一端下方设有向壳体中输入水并通过进入壳体中的水推动汽轮机叶片转动的进水管，所述壳体的另一端上方设有用于输出壳体中蒸汽的蒸汽出管，所述壳体的另一端下方设有用于输出壳体中水的出水管，所述壳体的内壁设有引导进水管处进入的水呈螺旋轨迹冲洗在多组汽轮机叶片之间的导板；接收出水管处排出的水并将接收的水从进水管继续排入壳体中的循环箱，所述循环箱中设有组成单向循环通道并供循环箱中的水单向流通使水中杂质滤除的过滤机构。2.根据权利要求1所述的一种汽轮机叶片结垢的清洗机构，其特征在于：所述壳体的中部设有横向活动贯穿壳体两端的转轴，多组汽轮机叶片固定在转轴上。3.根据权利要求1所述的一种汽轮机叶片结垢的清洗机构，其特征在于：所述蒸汽进管、蒸汽出管、进水管和出水管中均设有开关阀，所述壳体的一侧设有循环单元，循环单元的一侧设有将壳体外部的水抽入并将水从进水管排入壳体的第二水管，所述循环单元的另一侧设有接收循环箱中出水的第一水管，所述循环箱的一端设有将循环箱中水输入第一水管的循环出水管，所述第一水管中设有使水单向由循环出水管流向第一水管的单向水阀，所述循环箱的另一端设有接收将壳体中的水排入循环箱的循环进水管，所述出水管与循环进水管之间通过可拆装的软管连通。4.根据权利要求1所述的一种汽轮机叶片结垢的清洗机构，其特征在于：所述导板呈螺旋状沿着壳体的内壁固定设置。5.根据权利要求1所述的一种汽轮机叶片结垢的清洗机构，其特征在于：所述循环箱固定在壳体的底部，循环箱包括可将循环箱中水热量传递至壳体内部的导热板与阻隔循环箱中水热量流失并设置于导热板一侧的矩形壳体。6.根据权利要求1所述的一种汽轮机叶片结垢的清洗机构，其特征在于：所述过滤机构包括接收由循环进水管中的水单向输出至循环出水管的第一过滤盒，所述第一过滤盒的一侧设有将第一过滤盒中接收的水过滤的L形过滤板，还包括收集经过第一过滤盒中的部分水与过滤水分离出的杂质的第二过滤盒，所述第二过滤盒一侧设有将第二过滤盒中收集的水单向排入此处第一过滤盒靠近循环进水管的一侧并再次经过第一过滤盒上的L形过滤板过滤的连接管。7.根据权利要求6所述的一种汽轮机叶片结垢的清洗机构，其特征在于：所述第一过滤盒的侧面设有供循环箱中水通过的过滤水孔，过滤水孔的开口处设有两组可弹性变形并上下分布的半环板，两组半环板的开口相反设置，且半环板固定在第一过滤盒与转轴之间组成的过滤腔体中，两组半环板的端部均一体设有相互贴合的导水块，所述导水块的一侧设有引导第一过滤盒与L形过滤板之间的水向过滤水孔一侧回流时向第一过滤盒的上下两侧流动的导水面。8.根据权利要求7所述的一种汽轮机叶片结垢的清洗机构，其特征在于：所述第一过滤盒和第二过滤盒分别固定在循环箱的内外，第一过滤盒的底部与第二过滤盒顶部之间设有连通两者的第二水管，所述第二过滤盒的内部设有设于第二水管一侧并可过滤进入第二过滤盒中水的过滤板，过滤板的一侧将第二过滤盒内部阻隔成与第二水管连通的第二腔，过2CN111940382A权利要
