一种树脂溶剂法生产装置及其生产方法.pdf

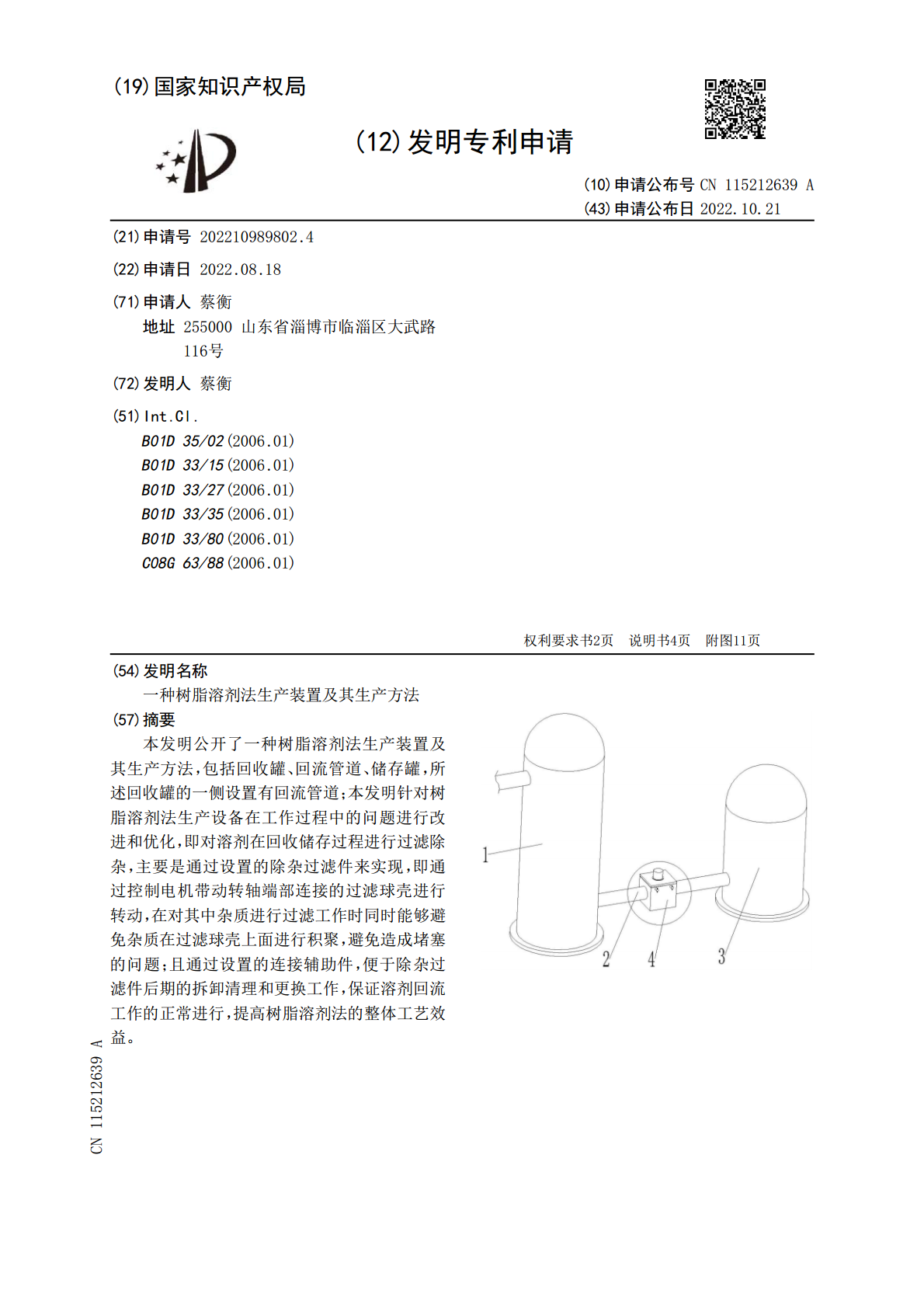

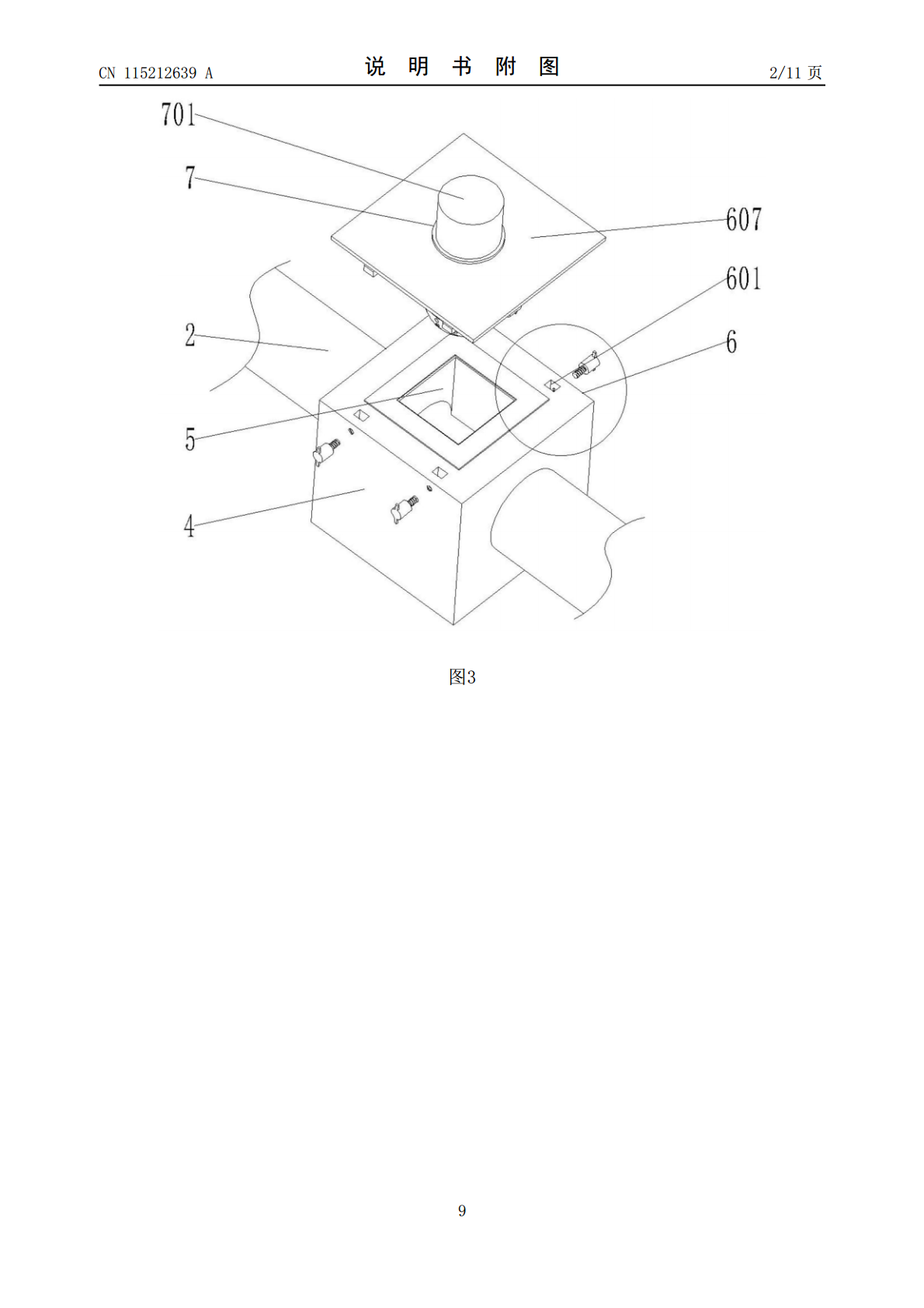

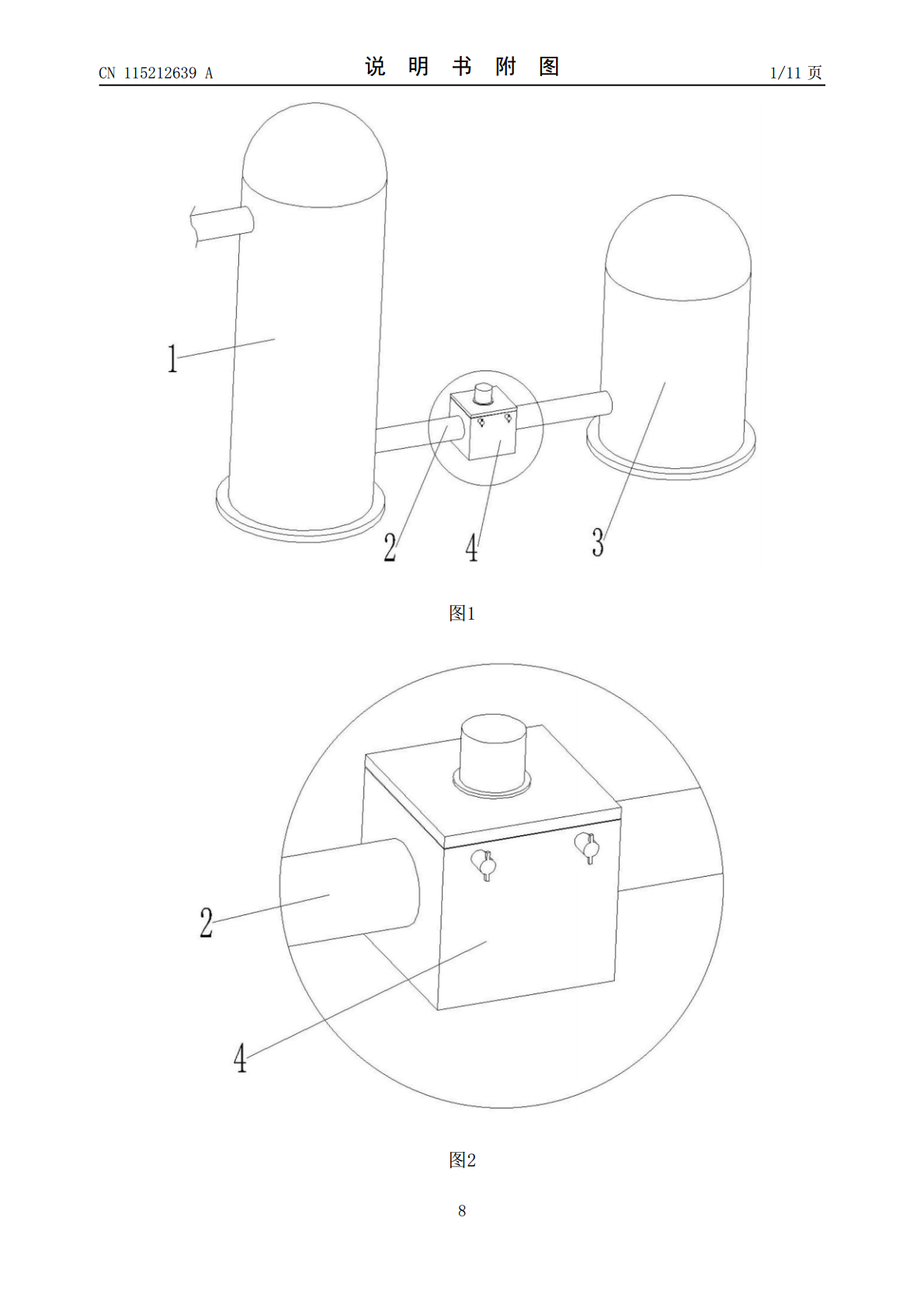

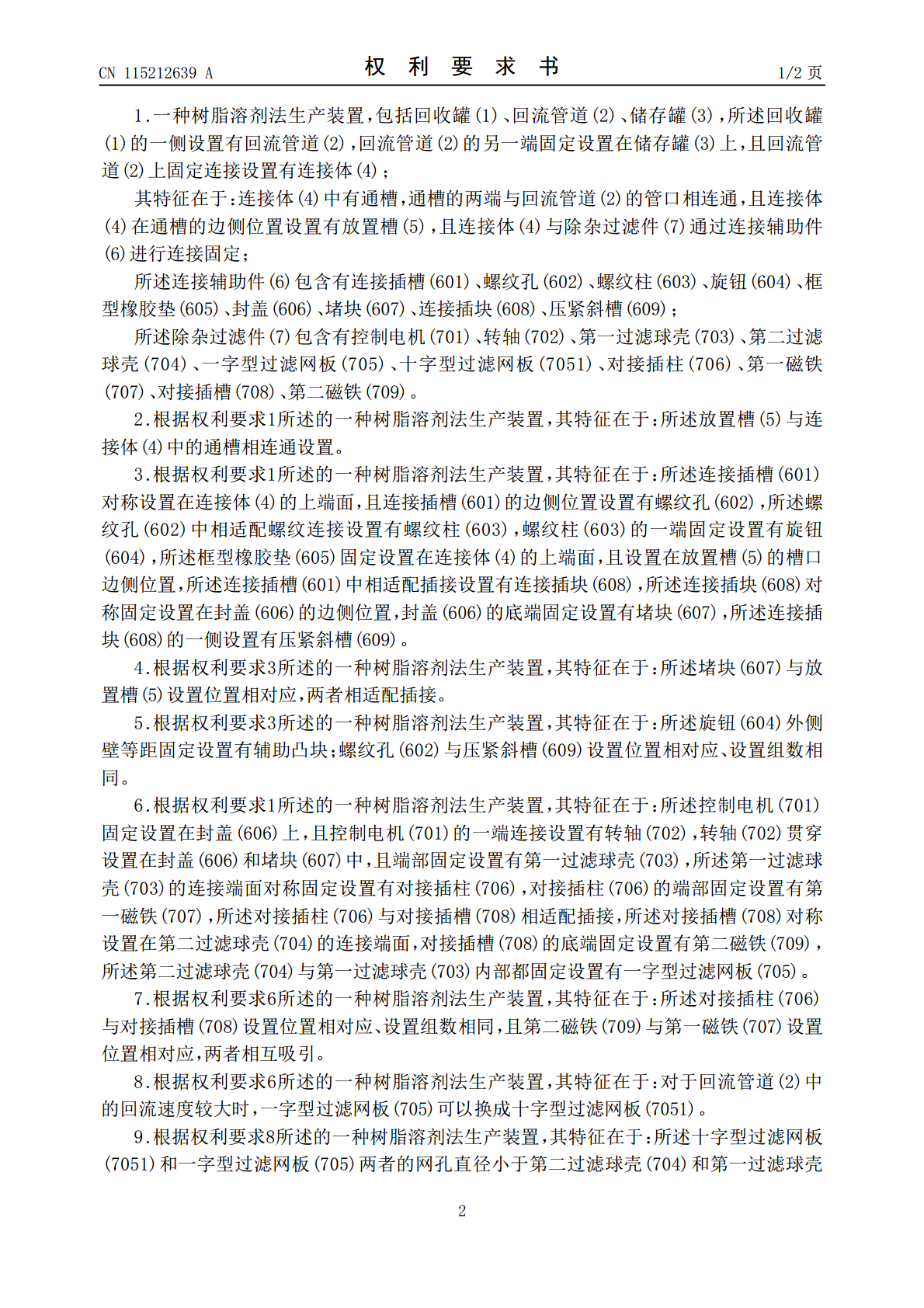

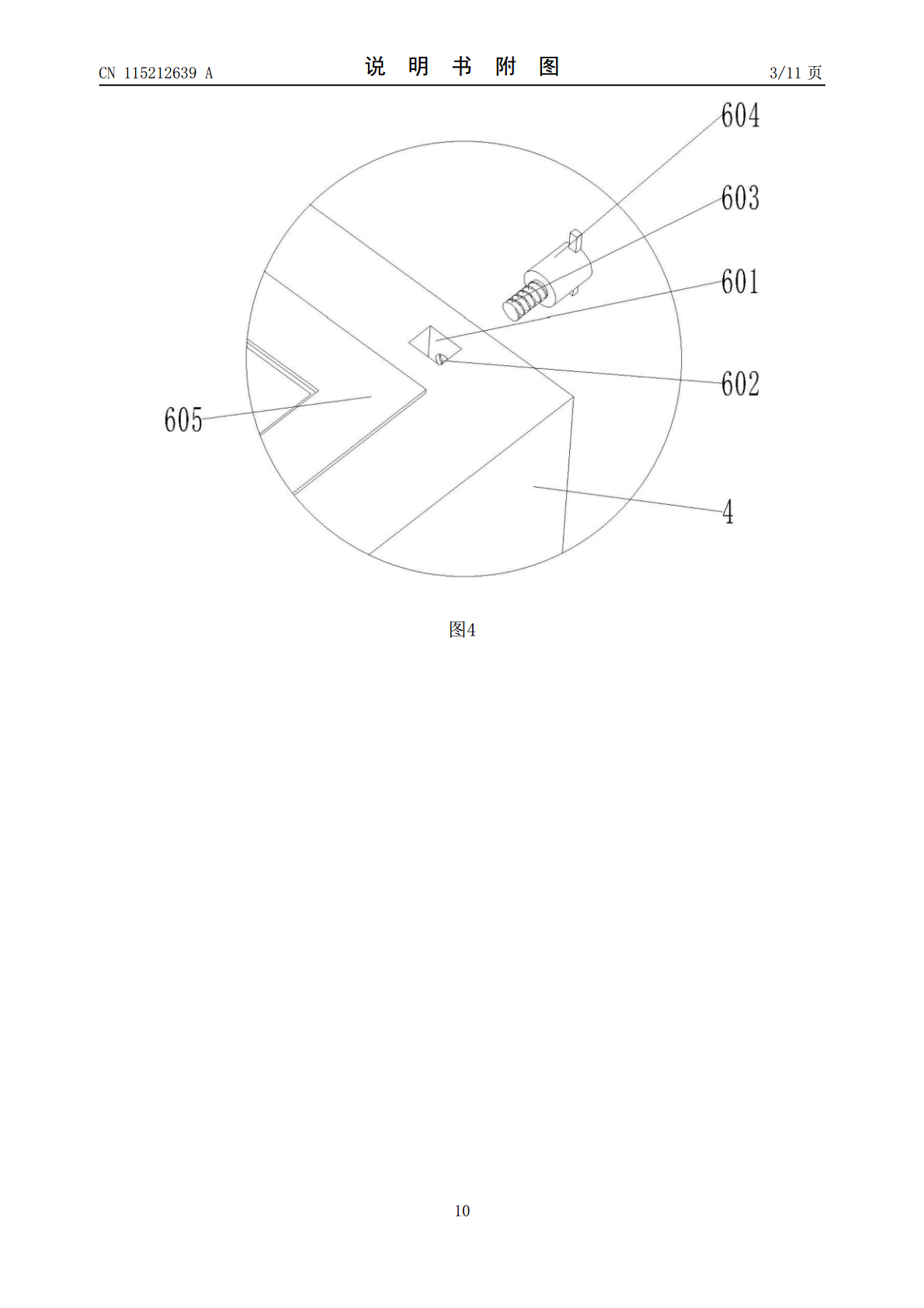

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115212639A(43)申请公布日2022.10.21(21)申请号202210989802.4(22)申请日2022.08.18(71)申请人蔡衡地址255000山东省淄博市临淄区大武路116号(72)发明人蔡衡(51)Int.Cl.B01D35/02(2006.01)B01D33/15(2006.01)B01D33/27(2006.01)B01D33/35(2006.01)B01D33/80(2006.01)C08G63/88(2006.01)权利要求书2页说明书4页附图11页(54)发明名称一种树脂溶剂法生产装置及其生产方法(57)摘要本发明公开了一种树脂溶剂法生产装置及其生产方法，包括回收罐、回流管道、储存罐，所述回收罐的一侧设置有回流管道；本发明针对树脂溶剂法生产设备在工作过程中的问题进行改进和优化，即对溶剂在回收储存过程进行过滤除杂，主要是通过设置的除杂过滤件来实现，即通过控制电机带动转轴端部连接的过滤球壳进行转动，在对其中杂质进行过滤工作时同时能够避免杂质在过滤球壳上面进行积聚，避免造成堵塞的问题；且通过设置的连接辅助件，便于除杂过滤件后期的拆卸清理和更换工作，保证溶剂回流工作的正常进行，提高树脂溶剂法的整体工艺效益。CN115212639ACN115212639A权利要求书1/2页1.一种树脂溶剂法生产装置，包括回收罐(1)、回流管道(2)、储存罐(3)，所述回收罐(1)的一侧设置有回流管道(2)，回流管道(2)的另一端固定设置在储存罐(3)上，且回流管道(2)上固定连接设置有连接体(4)；其特征在于：连接体(4)中有通槽，通槽的两端与回流管道(2)的管口相连通，且连接体(4)在通槽的边侧位置设置有放置槽(5)，且连接体(4)与除杂过滤件(7)通过连接辅助件(6)进行连接固定；所述连接辅助件(6)包含有连接插槽(601)、螺纹孔(602)、螺纹柱(603)、旋钮(604)、框型橡胶垫(605)、封盖(606)、堵块(607)、连接插块(608)、压紧斜槽(609)；所述除杂过滤件(7)包含有控制电机(701)、转轴(702)、第一过滤球壳(703)、第二过滤球壳(704)、一字型过滤网板(705)、十字型过滤网板(7051)、对接插柱(706)、第一磁铁(707)、对接插槽(708)、第二磁铁(709)。2.根据权利要求1所述的一种树脂溶剂法生产装置，其特征在于：所述放置槽(5)与连接体(4)中的通槽相连通设置。3.根据权利要求1所述的一种树脂溶剂法生产装置，其特征在于：所述连接插槽(601)对称设置在连接体(4)的上端面，且连接插槽(601)的边侧位置设置有螺纹孔(602)，所述螺纹孔(602)中相适配螺纹连接设置有螺纹柱(603)，螺纹柱(603)的一端固定设置有旋钮(604)，所述框型橡胶垫(605)固定设置在连接体(4)的上端面，且设置在放置槽(5)的槽口边侧位置，所述连接插槽(601)中相适配插接设置有连接插块(608)，所述连接插块(608)对称固定设置在封盖(606)的边侧位置，封盖(606)的底端固定设置有堵块(607)，所述连接插块(608)的一侧设置有压紧斜槽(609)。4.根据权利要求3所述的一种树脂溶剂法生产装置，其特征在于：所述堵块(607)与放置槽(5)设置位置相对应，两者相适配插接。5.根据权利要求3所述的一种树脂溶剂法生产装置，其特征在于：所述旋钮(604)外侧壁等距固定设置有辅助凸块；螺纹孔(602)与压紧斜槽(609)设置位置相对应、设置组数相同。6.根据权利要求1所述的一种树脂溶剂法生产装置，其特征在于：所述控制电机(701)固定设置在封盖(606)上，且控制电机(701)的一端连接设置有转轴(702)，转轴(702)贯穿设置在封盖(606)和堵块(607)中，且端部固定设置有第一过滤球壳(703)，所述第一过滤球壳(703)的连接端面对称固定设置有对接插柱(706)，对接插柱(706)的端部固定设置有第一磁铁(707)，所述对接插柱(706)与对接插槽(708)相适配插接，所述对接插槽(708)对称设置在第二过滤球壳(704)的连接端面，对接插槽(708)的底端固定设置有第二磁铁(709)，所述第二过滤球壳(704)与第一过滤球壳(703)内部都固定设置有一字型过滤网板(705)。7.根据权利要求6所述的一种树脂溶剂法生产装置，其特征在于：所述对接插柱(706)与对接插槽(708)设置位置相对应、设置组数相同，且第二磁铁(709)与第一磁铁(707)设置位置相对应，两者相互吸引。8.根据权利要求6所述的一种树脂溶剂法生产装置，其特征在于：对于回流管道(2)中的回流速度较大时，一字型过滤网板(705)可以换
