一种悬挂式救援设备.pdf

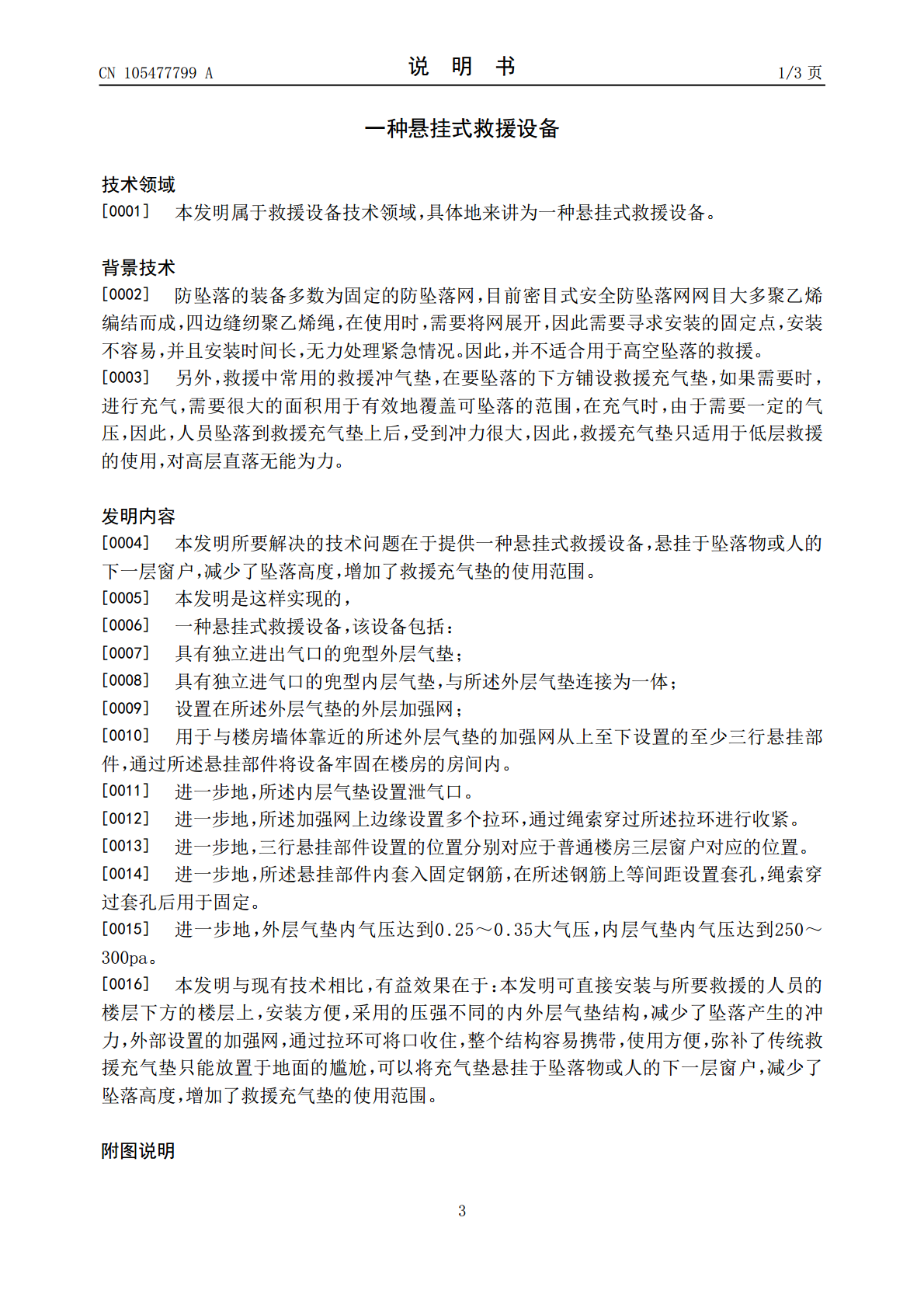

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105477799A(43)申请公布日2016.04.13(21)申请号201510880884.9(22)申请日2015.12.03(71)申请人沈阳师范大学地址110034辽宁省沈阳市黄河北大街253号（道义开发区）(72)发明人杨静瑜李国德李娜高鹏王俊伟武士威陈岚峰柳叶飞张长路高岩(74)专利代理机构沈阳维特专利商标事务所(普通合伙)21229代理人屈芳(51)Int.Cl.A62B1/22(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种悬挂式救援设备(57)摘要本发明属于救援设备技术领域，具体地来讲为一种悬挂式救援设备，包括：具有独立进出气口的兜型外层气垫；具有独立进气口的兜型内层气垫，与所述外层气垫连接为一体；设置在所述外层气垫的外层加强网；用于与楼房墙体靠近的所述外层气垫的加强网从上至下设置的三行悬挂部件，通过所述悬挂部件将设备牢固在楼房的房间内。可直接安装与所要救援的人员的楼层下方的楼层上，安装方便，采用的压强不同的内外层气垫结构，减少了坠落产生的冲力，外部设置的加强网，通过拉环可将口收住，整个结构容易携带，使用方便。CN105477799ACN105477799A权利要求书1/1页1.一种悬挂式救援设备，其特征在于，该设备包括：具有独立进出气口的兜型外层气垫；具有独立进气口的兜型内层气垫，与所述外层气垫连接为一体；设置在所述外层气垫的外层加强网；用于与楼房墙体靠近的所述外层气垫的加强网从上至下设置的至少三行悬挂部件，通过所述悬挂部件将设备牢固在楼房的房间内。2.按照权利要求1所述的悬挂式救援设备，其特征在于，所述内层气垫设置泄气口。3.按照权利要求1所述的悬挂式救援设备，其特征在于，所述加强网上边缘设置多个拉环，通过绳索穿过所述拉环进行收紧。4.按照权利要求1所述的悬挂式救援设备，其特征在于，设置三行悬挂部件设置的位置分别对应于普通楼房三层窗户对应的位置。5.按照权利要求1所述的悬挂式救援设备，其特征在于，所述悬挂部件内套入固定钢筋，在所述钢筋上等间距设置套孔，绳索穿过套孔后用于固定。6.按照权利要求1所述的悬挂式救援设备，其特征在于，外层气垫内气压达到0.25～0.35大气压，内层气垫内气压达到250～300pa。2CN105477799A说明书1/3页一种悬挂式救援设备技术领域[0001]本发明属于救援设备技术领域，具体地来讲为一种悬挂式救援设备。背景技术[0002]防坠落的装备多数为固定的防坠落网，目前密目式安全防坠落网网目大多聚乙烯编结而成，四边缝纫聚乙烯绳，在使用时，需要将网展开，因此需要寻求安装的固定点，安装不容易，并且安装时间长，无力处理紧急情况。因此，并不适合用于高空坠落的救援。[0003]另外，救援中常用的救援冲气垫，在要坠落的下方铺设救援充气垫，如果需要时，进行充气，需要很大的面积用于有效地覆盖可坠落的范围，在充气时，由于需要一定的气压，因此，人员坠落到救援充气垫上后，受到冲力很大，因此，救援充气垫只适用于低层救援的使用，对高层直落无能为力。发明内容[0004]本发明所要解决的技术问题在于提供一种悬挂式救援设备，悬挂于坠落物或人的下一层窗户，减少了坠落高度，增加了救援充气垫的使用范围。[0005]本发明是这样实现的，[0006]一种悬挂式救援设备，该设备包括：[0007]具有独立进出气口的兜型外层气垫；[0008]具有独立进气口的兜型内层气垫，与所述外层气垫连接为一体；[0009]设置在所述外层气垫的外层加强网；[0010]用于与楼房墙体靠近的所述外层气垫的加强网从上至下设置的至少三行悬挂部件，通过所述悬挂部件将设备牢固在楼房的房间内。[0011]进一步地，所述内层气垫设置泄气口。[0012]进一步地，所述加强网上边缘设置多个拉环，通过绳索穿过所述拉环进行收紧。[0013]进一步地，三行悬挂部件设置的位置分别对应于普通楼房三层窗户对应的位置。[0014]进一步地，所述悬挂部件内套入固定钢筋，在所述钢筋上等间距设置套孔，绳索穿过套孔后用于固定。[0015]进一步地，外层气垫内气压达到0.25～0.35大气压，内层气垫内气压达到250～300pa。[0016]本发明与现有技术相比，有益效果在于：本发明可直接安装与所要救援的人员的楼层下方的楼层上，安装方便，采用的压强不同的内外层气垫结构，减少了坠落产生的冲力，外部设置的加强网，通过拉环可将口收住，整个结构容易携带，使用方便，弥补了传统救援充气垫只能放置于地面的尴尬，可以将充气垫悬挂于坠落物或人的下一层窗户，减少了坠落高度，增加了救援充气垫的使用范围。附图说明3CN105477799A说明书2/3页[0017]图1为本发明实施例提供的设备安装在墙体上
