一种管道变形和漏磁复合内检测装置.pdf

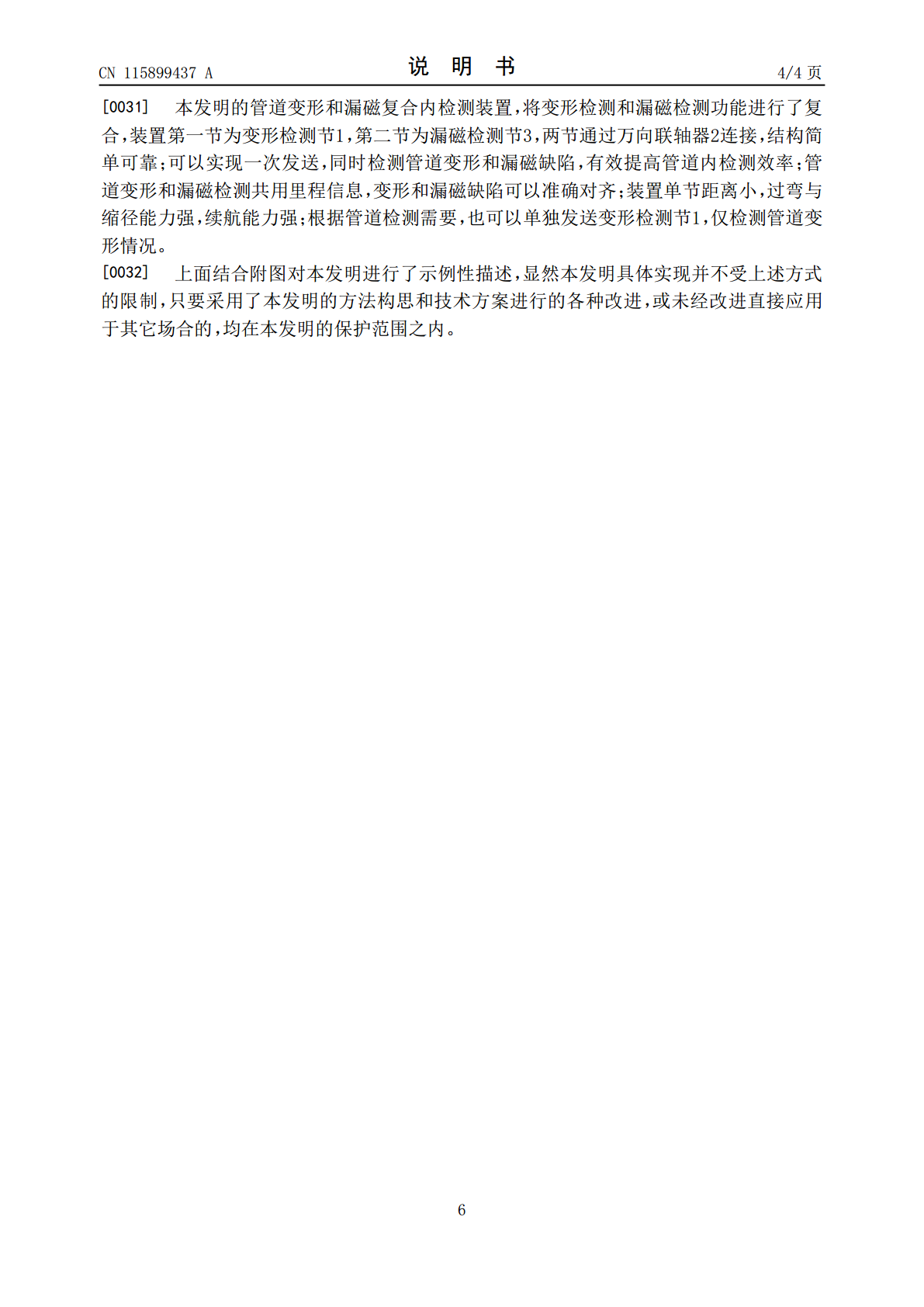

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115899437A(43)申请公布日2023.04.04(21)申请号202310160660.5F16L101/30(2006.01)(22)申请日2023.02.24(71)申请人智云安科技（北京）有限公司地址102629北京市大兴区天河西路28号4幢3层311室(72)发明人翁志良王亚东张永江王兆龙侯辉龙贾开明何帮喜(74)专利代理机构天津创展知识产权代理事务所(普通合伙)12261专利代理师赵晓辉(51)Int.Cl.F16L55/32(2006.01)F16L55/40(2006.01)G01B21/32(2006.01)G01N27/87(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种管道变形和漏磁复合内检测装置(57)摘要本发明是一种管道变形和漏磁复合内检测装置，包括变形检测节、万向联轴器和漏磁检测节，万向联轴器将变形检测节尾端与漏磁检测节首端连接在一起。本发明将变形检测和漏磁检测功能进行了复合，装置第一节为变形检测节，第二节为漏磁检测节，两节通过万向联轴器连接，结构简单可靠；可以实现一次发送，同时检测管道变形和漏磁缺陷，有效提高管道内检测效率；管道变形和漏磁检测共用里程信息，变形和漏磁缺陷可以准确对齐；装置单节距离小，过弯与缩径能力强，续航能力强；根据管道检测需要，也可以单独发送变形检测节，仅检测管道变形情况。CN115899437ACN115899437A权利要求书1/1页1.一种管道变形和漏磁复合内检测装置，其特征在于，包括变形检测节(1)、万向联轴器(2)和漏磁检测节(3)，万向联轴器(2)将变形检测节(1)尾端与漏磁检测节(3)首端连接在一起。2.根据权利要求1所述的一种管道变形和漏磁复合内检测装置，其特征在于，变形检测节(1)包括密封舱体(17)，密封舱体(17)前端设有牵拉座(11)且后端设有连接座(20)，牵拉座(11)后端、连接座(20)前端在密封舱体(17)外均设有驱动皮碗(12)，密封舱体(17)后端盖上设有接插件底座(19)，密封舱体(17)内设有计算机，接插件底座(19)与计算机连接，密封舱体(17)外壁上从前到后依次设有支撑钢刷(13)、前排变形探头(14)、后排变形探头(15)、支撑钢刷(13)，密封舱体(17)后端盖上圆周安装有若干个里程轮(16)，密封舱体(17)外壁上圆周均布有若干个变形集线盒(18)，变形集线盒(18)位于后排变形探头(15)与后排的支撑钢刷(13)之间，里程轮(16)、变形集线盒(18)均与接插件底座(19)连接。3.根据权利要求2所述的一种管道变形和漏磁复合内检测装置，其特征在于，万向联轴器(2)包括联轴器本体(21)，联轴器本体(21)两端均设有两个连接板(22)，两个连接板(22)之间设有连接块(23)，连接块(23)上下两端设有第一连接销轴(24)，第一连接销轴(24)穿设在对应的连接板(22)上，连接块(23)前后两端设有第二连接销轴(25)，第一连接销轴(24)、第二连接销轴(25)的一端设有螺栓头且另外一端外壁上设有连接螺纹并通过连接螺纹旋紧有螺母(26)，第一连接销轴(24)、第二连接销轴(25)上在螺母(26)外侧设有防脱销(27)，联轴器本体(21)前端的第二连接销轴(25)通过螺母(26)安装在连接座(20)上。4.根据权利要求3所述的一种管道变形和漏磁复合内检测装置，其特征在于，漏磁检测节(3)包括铁芯(38)，铁芯(38)外壁的前后两端均设有磁铁(33)，前端磁铁(33)的前侧设有磁铁前挡板(32)且后侧设有磁铁内挡板(35)，后端磁铁(33)的前侧设有磁铁内挡板(35)且后侧设有磁铁后挡板(36)，两个磁铁(33)外均设有导磁钢刷(37)，铁芯(38)外壁的中部设有漏磁探头组件(34)且在漏磁探头组件(34)后侧圆周设有若干个漏磁集线盒(39)，漏磁集线盒(39)通过接插件线缆(31)与接插件底座(19)连接，磁铁前挡板(32)外侧设有漏磁连接座(41)，漏磁连接座(41)与联轴器本体(21)后端的第二连接销轴(25)通过螺母(26)连接。5.根据权利要求4所述的一种管道变形和漏磁复合内检测装置，其特征在于，磁铁后挡板(36)外侧设有固定盖板(40)，固定盖板(40)外侧设有牵拉辅助环(43)。6.根据权利要求5所述的一种管道变形和漏磁复合内检测装置，其特征在于，磁铁前挡板(32)外侧中部设有起吊环(42)。7.根据权利要求6所述的一种管道变形和漏磁复合内检测装置，其特征在于，接插件线缆(31)从联轴器本体(21)内部穿过。2CN115899437A说明书1/4页一种管道变形和漏磁复合内检测装置技术领域[0001]本发明涉及管道变形检测和缺陷检
