新型多用便携烘烤机.pdf

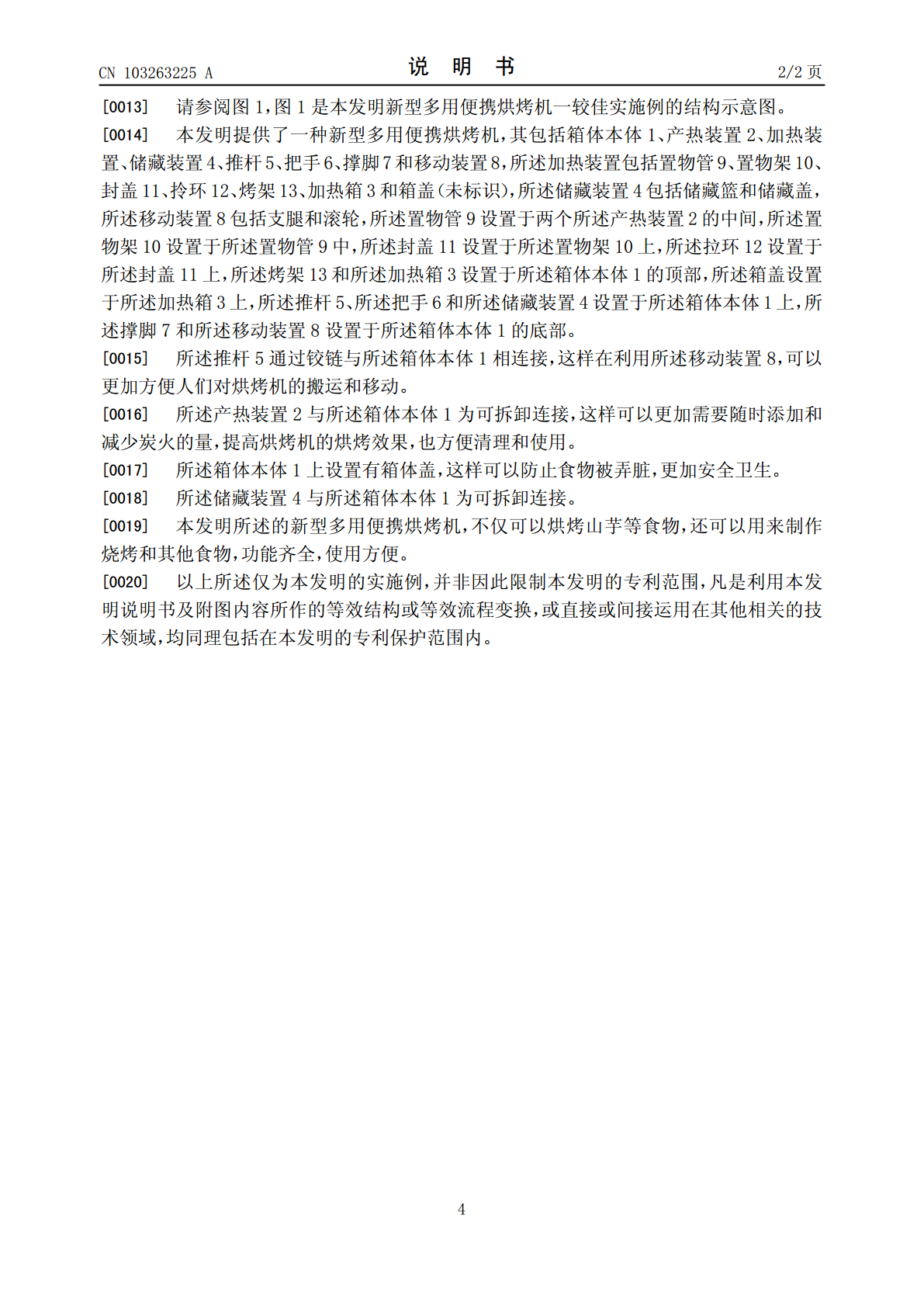

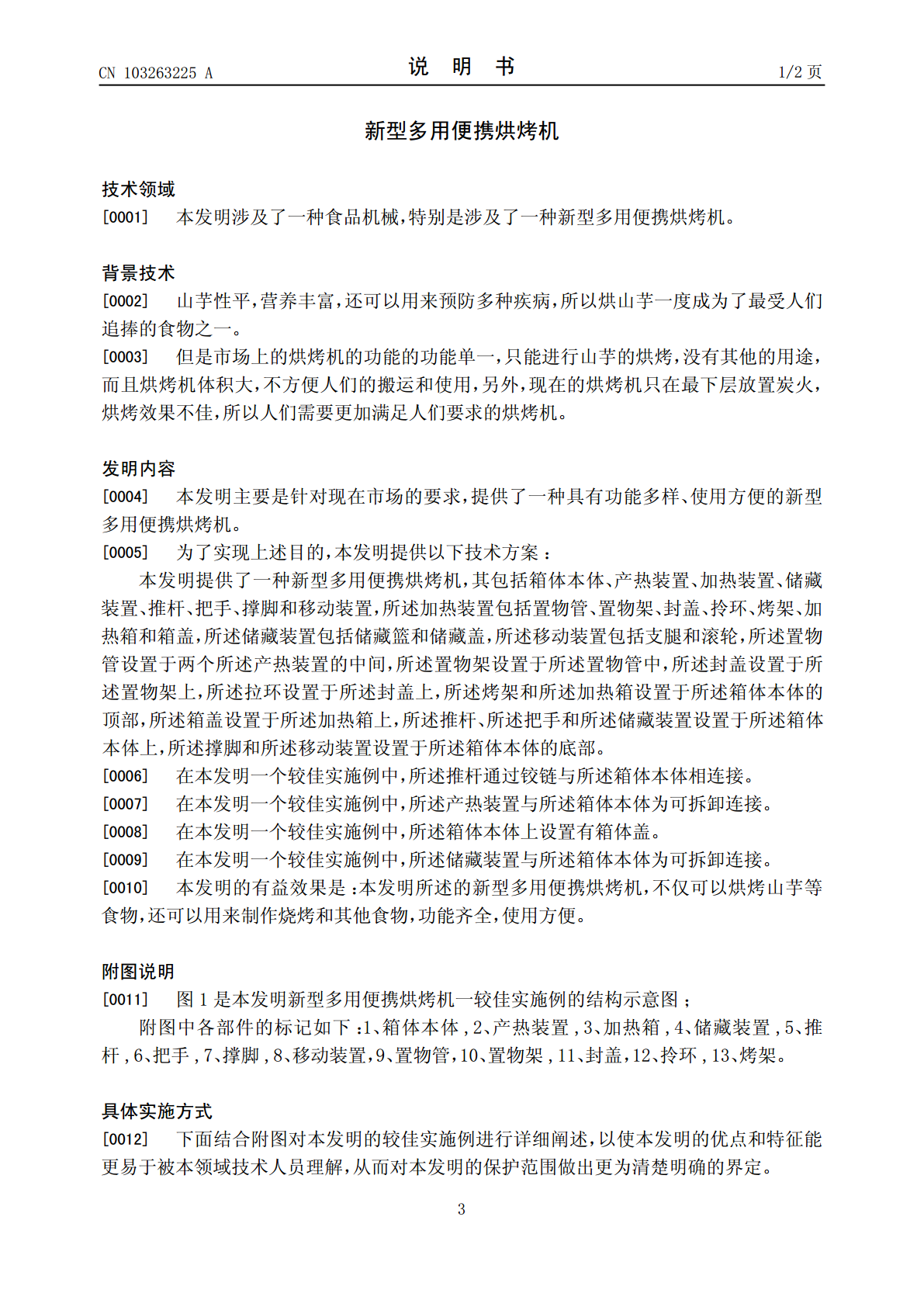

(19)中华人民共和国国家知识产权局*CN103263225A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103263225103263225A(43)申请公布日2013.08.28(21)申请号201310193037.6(22)申请日2013.05.23(71)申请人苏州麦克食品机械塑胶有限公司地址215011江苏省苏州市高新区浒关工业园内(72)发明人夏玉林(74)专利代理机构北京瑞思知识产权代理事务所(普通合伙)11341代理人李涛(51)Int.Cl.A47J37/06(2006.01)A21B1/52(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页(54)发明名称新型多用便携烘烤机(57)摘要本发明公开了一种新型多用便携烘烤机，其包括箱体本体、产热装置、加热装置、储藏装置、推杆、把手、撑脚和移动装置，所述加热装置包括置物管、置物架、封盖、拎环、烤架、加热箱和箱盖，所述储藏装置包括储藏篮和储藏盖，移动装置包括支腿和滚轮，置物管设置于两个产热装置的中间，置物架设置于置物管中，所述封盖设置于所述置物架上，所述拉环设置于所述封盖上，烤架和所述加热箱设置于所述箱体本体的顶部，箱盖设置于加热箱上，推杆、把手和所述储藏装置设置于箱体本体上，撑脚和移动装置设置于箱体本体的底部。通过上述方式，本发明提供的新型多用便携烘烤机，不仅可以烘烤山芋等食物，还可以用来制作烧烤和其他食物，功能齐全，使用方便。CN103263225ACN103265ACN103263225A权利要求书1/1页1.一种新型多用便携烘烤机，其特征在于：包括箱体本体、产热装置、加热装置、储藏装置、推杆、把手、撑脚和移动装置，所述加热装置包括置物管、置物架、封盖、拎环、烤架、加热箱和箱盖，所述储藏装置包括储藏篮和储藏盖，所述移动装置包括支腿和滚轮，所述置物管设置于两个所述产热装置的中间，所述置物架设置于所述置物管中，所述封盖设置于所述置物架上，所述拉环设置于所述封盖上，所述烤架和所述加热箱设置于所述箱体本体的顶部，所述箱盖设置于所述加热箱上，所述推杆、所述把手和所述储藏装置设置于所述箱体本体上，所述撑脚和所述移动装置设置于所述箱体本体的底部。2.根据权利要求1所述的新型多用便携烘烤机，其特征在于，所述推杆通过铰链与所述箱体本体相连接。3.根据权利要求1所述的新型多用便携烘烤机，其特征在于，所述产热装置与所述箱体本体为可拆卸连接。4.根据权利要求1所述的新型多用便携烘烤机，其特征在于，所述箱体本体上设置有箱体盖。5.根据权利要求1所述的新型多用便携烘烤机，其特征在于，所述储藏装置与所述箱体本体为可拆卸连接。2CN103263225A说明书1/2页新型多用便携烘烤机技术领域[0001]本发明涉及了一种食品机械，特别是涉及了一种新型多用便携烘烤机。背景技术[0002]山芋性平，营养丰富，还可以用来预防多种疾病，所以烘山芋一度成为了最受人们追捧的食物之一。[0003]但是市场上的烘烤机的功能的功能单一，只能进行山芋的烘烤，没有其他的用途，而且烘烤机体积大，不方便人们的搬运和使用，另外，现在的烘烤机只在最下层放置炭火，烘烤效果不佳，所以人们需要更加满足人们要求的烘烤机。发明内容[0004]本发明主要是针对现在市场的要求，提供了一种具有功能多样、使用方便的新型多用便携烘烤机。[0005]为了实现上述目的，本发明提供以下技术方案：本发明提供了一种新型多用便携烘烤机，其包括箱体本体、产热装置、加热装置、储藏装置、推杆、把手、撑脚和移动装置，所述加热装置包括置物管、置物架、封盖、拎环、烤架、加热箱和箱盖，所述储藏装置包括储藏篮和储藏盖，所述移动装置包括支腿和滚轮，所述置物管设置于两个所述产热装置的中间，所述置物架设置于所述置物管中，所述封盖设置于所述置物架上，所述拉环设置于所述封盖上，所述烤架和所述加热箱设置于所述箱体本体的顶部，所述箱盖设置于所述加热箱上，所述推杆、所述把手和所述储藏装置设置于所述箱体本体上，所述撑脚和所述移动装置设置于所述箱体本体的底部。[0006]在本发明一个较佳实施例中，所述推杆通过铰链与所述箱体本体相连接。[0007]在本发明一个较佳实施例中，所述产热装置与所述箱体本体为可拆卸连接。[0008]在本发明一个较佳实施例中，所述箱体本体上设置有箱体盖。[0009]在本发明一个较佳实施例中，所述储藏装置与所述箱体本体为可拆卸连接。[0010]本发明的有益效果是：本发明所述的新型多用便携烘烤机，不仅可以烘烤山芋等食物，还可以用来制作烧烤和其他食物，功能齐全，使用方便。附图说明[0011]图1是本发明新型多用便携烘烤机一较佳实施例的结构示意图；附图中各部件的标记如下：1、箱体本体,2、产热装置,3、加热箱,4、储藏装
