一种门式起重机主梁挠度在线监测系统及方法.pdf

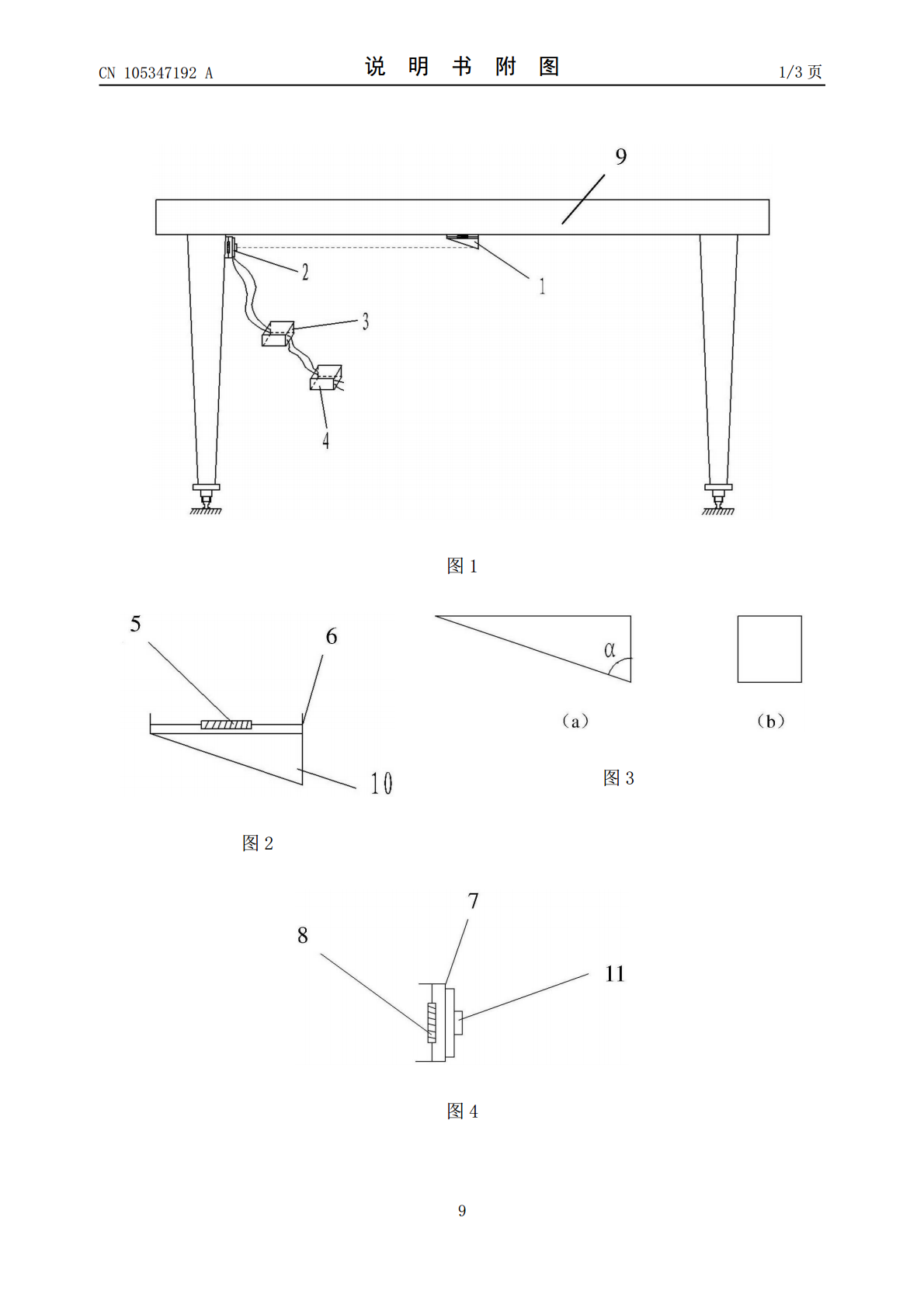

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105347192A(43)申请公布日2016.02.24(21)申请号201510900821.5(22)申请日2015.12.08(71)申请人辽宁工程技术大学地址123000辽宁省阜新市中华路47号(72)发明人张强王禹戴文智闻学震胡南(74)专利代理机构沈阳东大知识产权代理有限公司21109代理人朱光林(51)Int.Cl.B66C13/16(2006.01)B66C15/06(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种门式起重机主梁挠度在线监测系统及方法(57)摘要本发明一种门式起重机主梁挠度在线监测系统及方法，属于门式起重机主梁挠度监测技术领域；该系统包括反射装置、脉冲测距装置、数据记录装置和数据分析处理装置；所述反射装置安装在门式起重机主梁的下盖板处，脉冲测距装置安装在门式起重机的支腿处；所述脉冲测距装置的输出端连接数据记录装置的输入端，数据记录装置的输出端连接数据分析处理装置的输入端；本发明能够实时监测门式起重机在工作过程中的主梁挠度变化，提高整体管理水平，能够最大限度地确保起重机安全运行，保护工作人员的人身安全，避免事故的发生，与现有技术相比，其设计合理，使用方便，可进行长期稳定实时的监测与检测。CN105347192ACN105347192A权利要求书1/2页1.一种门式起重机主梁挠度在线监测系统，其特征在于：包括反射装置、脉冲测距装置、数据记录装置和数据分析处理装置；所述反射装置安装在门式起重机主梁的下盖板处，脉冲测距装置安装在门式起重机的支腿处，并且反射装置的脉冲信号反射面与脉冲测距装置的脉冲发射端对齐设置；所述脉冲测距装置的输出端连接数据记录装置的输入端，数据记录装置的输出端连接数据分析处理装置的输入端。2.根据权利要求1所述的门式起重机主梁挠度在线监测系统，其特征在于：所述的数据记录装置包括处理器、电源模块、存储器和无线发射器；所述处理器分别连接电源模块和存储器，处理器的输出端连接无线发射器的输入端，将处理器的输入端设置为数据记录装置的输入端，将无线发射器的输出端设置为数据记录装置的输出端。3.根据权利要求1所述的门式起重机主梁挠度在线监测系统，其特征在于：所述的数据分析处理装置包括处理器、网络协调模块、电源模块、存储器、报警模块、显示屏和远程数据发送模块；所述网络协调模块的输出端连接处理器的输入端，处理器分别连接电源模块、存储器、报警模块和显示屏，处理器的输出端连接远程数据发送模块的输入端，将网络协调模块的输入端设置为数据分析处理装置的输入端，将远程数据发送模块的输出端设置为数据分析处理装置的输出端。4.根据权利要求1所述的门式起重机主梁挠度在线监测系统，其特征在于：所述反射装置包括测距块安装支架、水平器和具有脉冲信号反射面的测距块；所述测距块安装支架安装在门式起重机主梁下盖板的挠度测量处，水平器和测距块均设置在测距块安装支架上，水平器的上端贴近门式起重机主梁的下盖板，测距块设置在水平器的下端。5.根据权利要求1所述的门式起重机主梁挠度在线监测系统，其特征在于：所述脉冲测距装置包括脉冲测距仪安装支架、垂直调试器和脉冲测距仪；所述脉冲测距仪安装支架安装在门式起重机的支腿处，垂直调试器和脉冲测距仪均设置在脉冲测距仪安装支架上，垂直调试器的一侧贴近门式起重机的支腿，脉冲测距仪设置在垂直调试器的另一侧。6.根据权利要求1所述的门式起重机主梁挠度在线监测系统，其特征在于：所述脉冲测距装置的脉冲信号发射方向与门式起重机的主梁平行。7.根据权利要求1所述的门式起重机主梁挠度在线监测系统，其特征在于：所述反射装置的脉冲信号反射面与门式起重机主梁的垂直线之间夹角的角度范围为0度到65度。8.采用权利要求1所述的门式起重机主梁挠度在线监测系统进行的监测方法，其特征在于：包括以下步骤：步骤1、调试反射装置使反射装置的顶面平行于门式起重机的主梁，并调试脉冲测距装置使脉冲信号发射方向与门式起重机的主梁平行；步骤2、设定反射装置的脉冲信号反射面与门式起重机主梁的垂直线之间的夹角为挠度测量角，设定挠度测量角的角度值，并设定门式起重机主梁的挠度阈值；步骤3、启动门式起重机主梁挠度在线监测系统，采用脉冲测距装置发射脉冲到反射装置的脉冲信号反射面，获得脉冲测距装置到反射装置之间的原始距离；步骤4、启动门式起重机进行工作，门式起重机的主梁下挠并带动反射装置下移，采用2CN105347192A权利要求书2/2页脉冲测距装置发射脉冲到反射装置，获得脉冲测距装置到反射装置之间的实时距离，并将上述实时距离发送到数据记录装置；步骤5、采用数据记录装置保存接收到的脉冲测距装置到反射装置之间的实时距离，并将上述实时距离发送到数据分析处理装置；步骤
