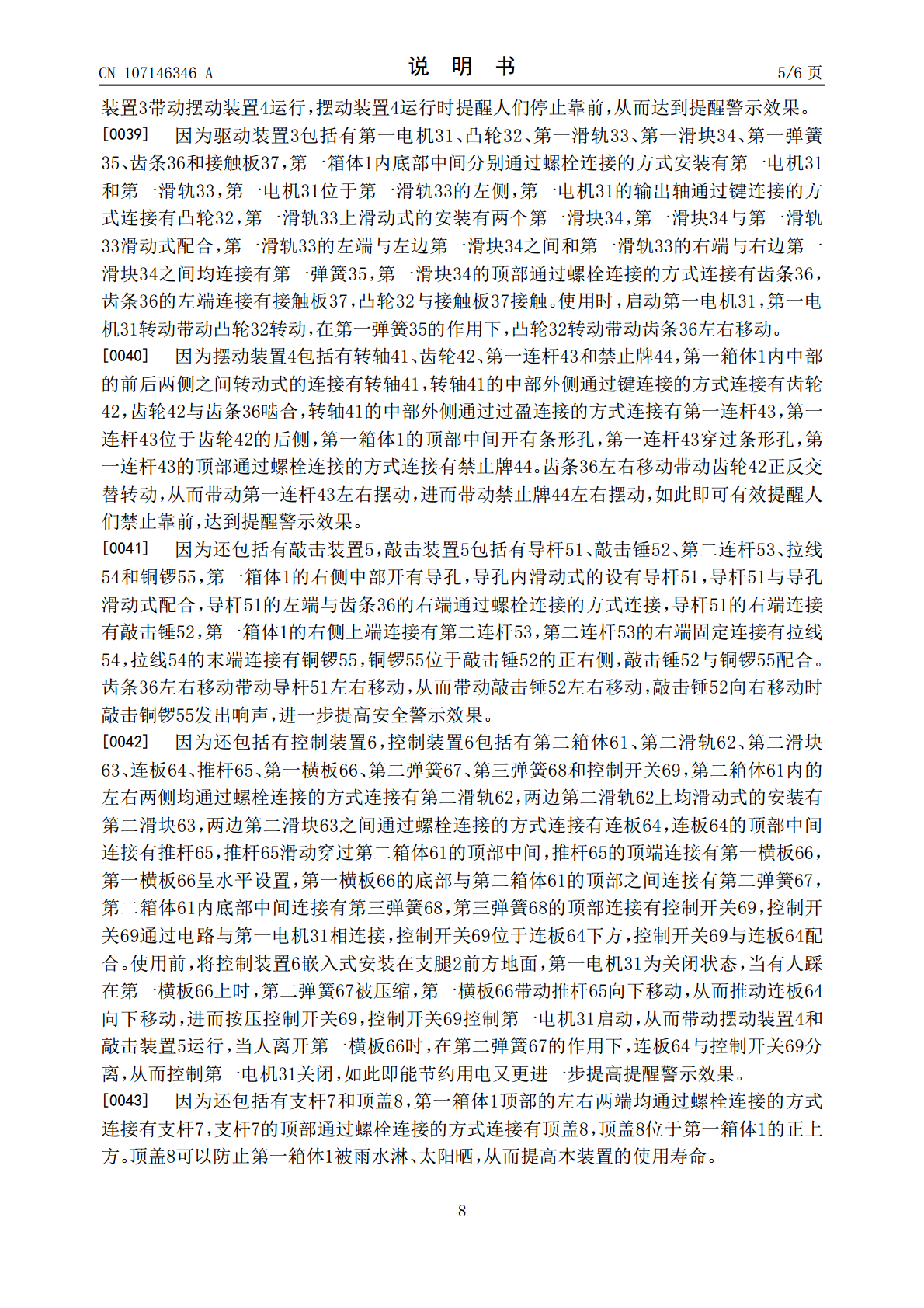

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107146346A(43)申请公布日2017.09.08(21)申请号201710587518.3(22)申请日2017.07.18(71)申请人喻杨凯地址337000江西省萍乡市安源中大道37号萍乡市水电工程研究院(72)发明人王淘杨芸熙刘俭甘丽丹(51)Int.Cl.G08B7/06(2006.01)G09F7/00(2006.01)权利要求书2页说明书6页附图5页(54)发明名称一种电力设备安全提醒警示装置(57)摘要本发明涉及一种安全提醒装置，尤其涉及一种电力设备安全提醒警示装置。本发明要解决的技术问题是提供一种生动明显、安全警示效果好、减少意外事故发生的电力设备安全提醒警示装置。为了解决上述技术问题，本发明提供了这样一种电力设备安全提醒警示装置，包括有第一箱体等；第一箱体的底部四角处均通过螺栓连接的方式连接有支腿，第一箱体内底部设有驱动装置，第一箱体内中部设有摆动装置。本发明通过人站在控制装置上时触发控制开关，从而控制驱动装置启动，驱动装置带动摆动装置和敲击装置运行。CN107146346ACN107146346A权利要求书1/2页1.一种电力设备安全提醒警示装置，其特征在于，包括有第一箱体（1）、支腿（2）、驱动装置（3）和摆动装置（4），第一箱体（1）的底部四角处均通过螺栓连接的方式连接有支腿（2），第一箱体（1）内底部设有驱动装置（3），第一箱体（1）内中部设有摆动装置（4）。2.根据权利要求1所述的一种电力设备安全提醒警示装置，其特征在于，驱动装置（3）包括有第一电机（31）、凸轮（32）、第一滑轨（33）、第一滑块（34）、第一弹簧（35）、齿条（36）和接触板（37），第一箱体（1）内底部中间分别通过螺栓连接的方式安装有第一电机（31）和第一滑轨（33），第一电机（31）位于第一滑轨（33）的左侧，第一电机（31）的输出轴通过键连接的方式连接有凸轮（32），第一滑轨（33）上滑动式的安装有两个第一滑块（34），第一滑块（34）与第一滑轨（33）滑动式配合，第一滑轨（33）的左端与左边第一滑块（34）之间和第一滑轨（33）的右端与右边第一滑块（34）之间均连接有第一弹簧（35），第一滑块（34）的顶部通过螺栓连接的方式连接有齿条（36），齿条（36）的左端连接有接触板（37），凸轮（32）与接触板（37）接触。3.根据权利要求2所述的一种电力设备安全提醒警示装置，其特征在于，摆动装置（4）包括有转轴（41）、齿轮（42）、第一连杆（43）和禁止牌（44），第一箱体（1）内中部的前后两侧之间转动式的连接有转轴（41），转轴（41）的中部外侧通过键连接的方式连接有齿轮（42），齿轮（42）与齿条（36）啮合，转轴（41）的中部外侧通过过盈连接的方式连接有第一连杆（43），第一连杆（43）位于齿轮（42）的后侧，第一箱体（1）的顶部中间开有条形孔，第一连杆（43）穿过条形孔，第一连杆（43）的顶部通过螺栓连接的方式连接有禁止牌（44）。4.根据权利要求3所述的一种电力设备安全提醒警示装置，其特征在于，还包括有敲击装置（5），敲击装置（5）包括有导杆（51）、敲击锤（52）、第二连杆（53）、拉线（54）和铜锣（55），第一箱体（1）的右侧中部开有导孔，导孔内滑动式的设有导杆（51），导杆（51）与导孔滑动式配合，导杆（51）的左端与齿条（36）的右端通过螺栓连接的方式连接，导杆（51）的右端连接有敲击锤（52），第一箱体（1）的右侧上端连接有第二连杆（53），第二连杆（53）的右端固定连接有拉线（54），拉线（54）的末端连接有铜锣（55），铜锣（55）位于敲击锤（52）的正右侧，敲击锤（52）与铜锣（55）配合。5.根据权利要求4所述的一种电力设备安全提醒警示装置，其特征在于，还包括有控制装置（6），控制装置（6）包括有第二箱体（61）、第二滑轨（62）、第二滑块（63）、连板（64）、推杆（65）、第一横板（66）、第二弹簧（67）、第三弹簧（68）和控制开关（69），第二箱体（61）内的左右两侧均通过螺栓连接的方式连接有第二滑轨（62），两边第二滑轨（62）上均滑动式的安装有第二滑块（63），两边第二滑块（63）之间通过螺栓连接的方式连接有连板（64），连板（64）的顶部中间连接有推杆（65），推杆（65）滑动穿过第二箱体（61）的顶部中间，推杆（65）的顶端连接有第一横板（66），第一横板（66）呈水平设置，第一横板（66）的底部与第二箱体（61）的顶部之间连接有第二弹簧（67），第二箱体（61）内底部中间连接有第三弹簧（68），第三弹簧（68）的顶部连接有控制开关（69），控制开关（69）通过电路与第一电机（31）相连接，控
