一种消防安全警示区域用提醒警示装置.pdf

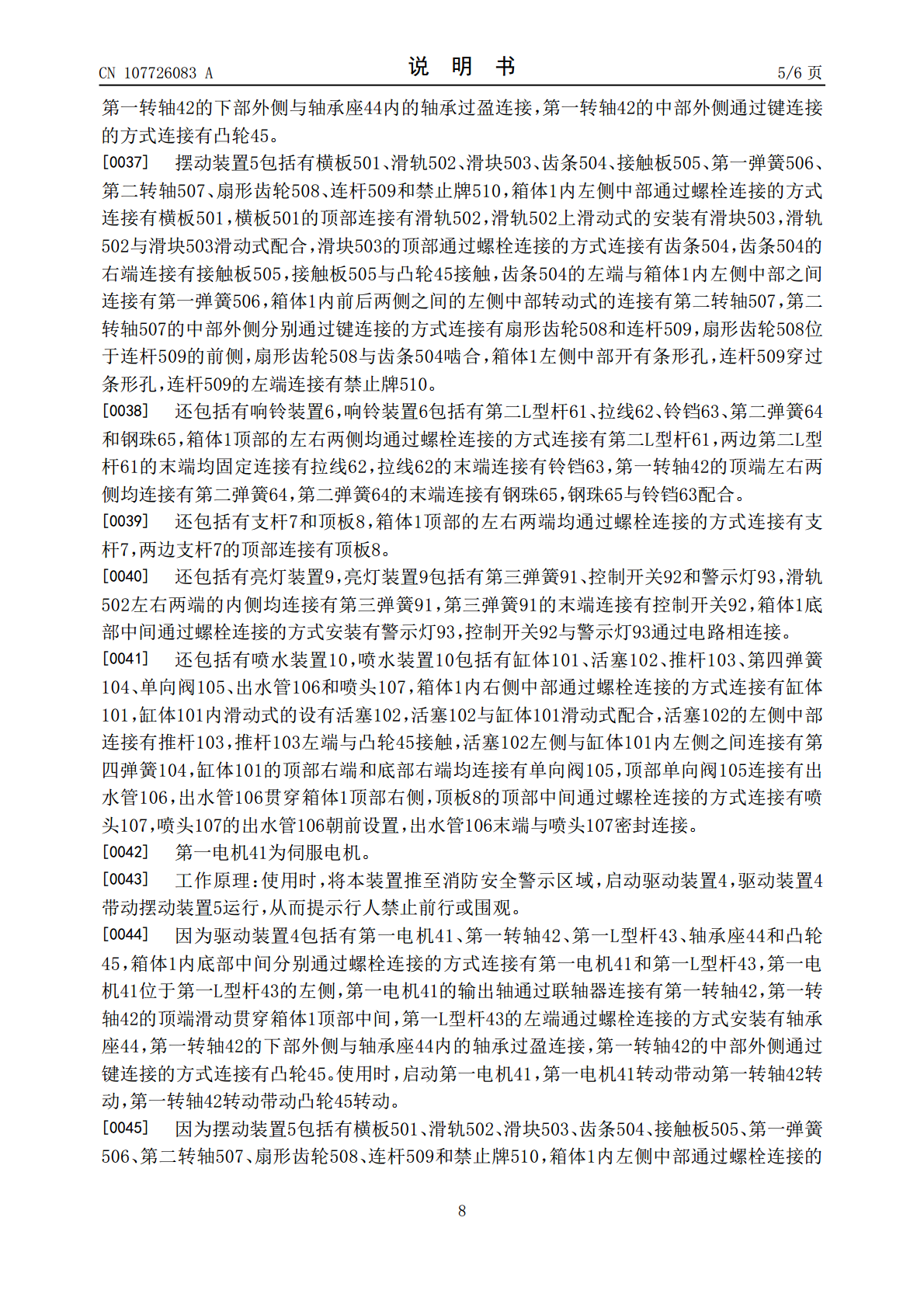

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107726083A(43)申请公布日2018.02.23(21)申请号201710799642.6(22)申请日2017.09.07(71)申请人邱艳地址330700江西省宜春市奉新县奉新中大道132号江西宜春市安达消防材料研究院(72)发明人李顺游香李瑞祝汪林(51)Int.Cl.F21L2/00(2006.01)F21V33/00(2006.01)G08B7/06(2006.01)G09F7/22(2006.01)F21W111/00(2006.01)权利要求书2页说明书6页附图5页(54)发明名称一种消防安全警示区域用提醒警示装置(57)摘要本发明涉及一种提醒警示装置，尤其涉及一种消防安全警示区域用提醒警示装置。本发明要解决的技术问题是提供一种提醒警示效果好、生动的消防安全警示区域用提醒警示装置。为了解决上述技术问题，本发明提供了这样一种消防安全警示区域用提醒警示装置，包括有箱体等；箱体的底部四角处均通过螺栓连接的方式连接有支腿，支腿的底部通过螺栓连接的方式安装有万向轮，箱体内底部中间设有驱动装置，箱体内左侧设有摆动装置。本发明通过驱动装置带动摆动装置、响铃装置和喷水装置的运行，从而提醒警示行人，防止行人进入安全警示区域或在周围围观，达到了提醒警示效果好、生动的效果。CN107726083ACN107726083A权利要求书1/2页1.一种消防安全警示区域用提醒警示装置，其特征在于，包括有箱体（1）、支腿（2）、万向轮（3）、驱动装置（4）和摆动装置（5），箱体（1）的底部四角处均通过螺栓连接的方式连接有支腿（2），支腿（2）的底部通过螺栓连接的方式安装有万向轮（3），箱体（1）内底部中间设有驱动装置（4），箱体（1）内左侧设有摆动装置（5）。2.根据权利要求1所述的一种消防安全警示区域用提醒警示装置，其特征在于，驱动装置（4）包括有第一电机（41）、第一转轴（42）、第一L型杆（43）、轴承座（44）和凸轮（45），箱体（1）内底部中间分别通过螺栓连接的方式连接有第一电机（41）和第一L型杆（43），第一电机（41）位于第一L型杆（43）的左侧，第一电机（41）的输出轴通过联轴器连接有第一转轴（42），第一转轴（42）的顶端滑动贯穿箱体（1）顶部中间，第一L型杆（43）的左端通过螺栓连接的方式安装有轴承座（44），第一转轴（42）的下部外侧与轴承座（44）内的轴承过盈连接，第一转轴（42）的中部外侧通过键连接的方式连接有凸轮（45）。3.根据权利要求2所述的一种消防安全警示区域用提醒警示装置，其特征在于，摆动装置（5）包括有横板（501）、滑轨（502）、滑块（503）、齿条（504）、接触板（505）、第一弹簧（506）、第二转轴（507）、扇形齿轮（508）、连杆（509）和禁止牌（510），箱体（1）内左侧中部通过螺栓连接的方式连接有横板（501），横板（501）的顶部连接有滑轨（502），滑轨（502）上滑动式的安装有滑块（503），滑轨（502）与滑块（503）滑动式配合，滑块（503）的顶部通过螺栓连接的方式连接有齿条（504），齿条（504）的右端连接有接触板（505），接触板（505）与凸轮（45）接触，齿条（504）的左端与箱体（1）内左侧中部之间连接有第一弹簧（506），箱体（1）内前后两侧之间的左侧中部转动式的连接有第二转轴（507），第二转轴（507）的中部外侧分别通过键连接的方式连接有扇形齿轮（508）和连杆（509），扇形齿轮（508）位于连杆（509）的前侧，扇形齿轮（508）与齿条（504）啮合，箱体（1）左侧中部开有条形孔，连杆（509）穿过条形孔，连杆（509）的左端连接有禁止牌（510）。4.根据权利要求3所述的一种消防安全警示区域用提醒警示装置，其特征在于，还包括有响铃装置（6），响铃装置（6）包括有第二L型杆（61）、拉线（62）、铃铛（63）、第二弹簧（64）和钢珠（65），箱体（1）顶部的左右两侧均通过螺栓连接的方式连接有第二L型杆（61），两边第二L型杆（61）的末端均固定连接有拉线（62），拉线（62）的末端连接有铃铛（63），第一转轴（42）的顶端左右两侧均连接有第二弹簧（64），第二弹簧（64）的末端连接有钢珠（65），钢珠（65）与铃铛（63）配合。5.根据权利要求4所述的一种消防安全警示区域用提醒警示装置，其特征在于，还包括有支杆（7）和顶板（8），箱体（1）顶部的左右两端均通过螺栓连接的方式连接有支杆（7），两边支杆（7）的顶部连接有顶板（8）。6.根据权利要求5所述的一种消防安全警示区域用提醒警示装置，其特征在于，还包括有亮灯装置（9），亮灯装置（9）包括有第三弹簧（91）、控制
