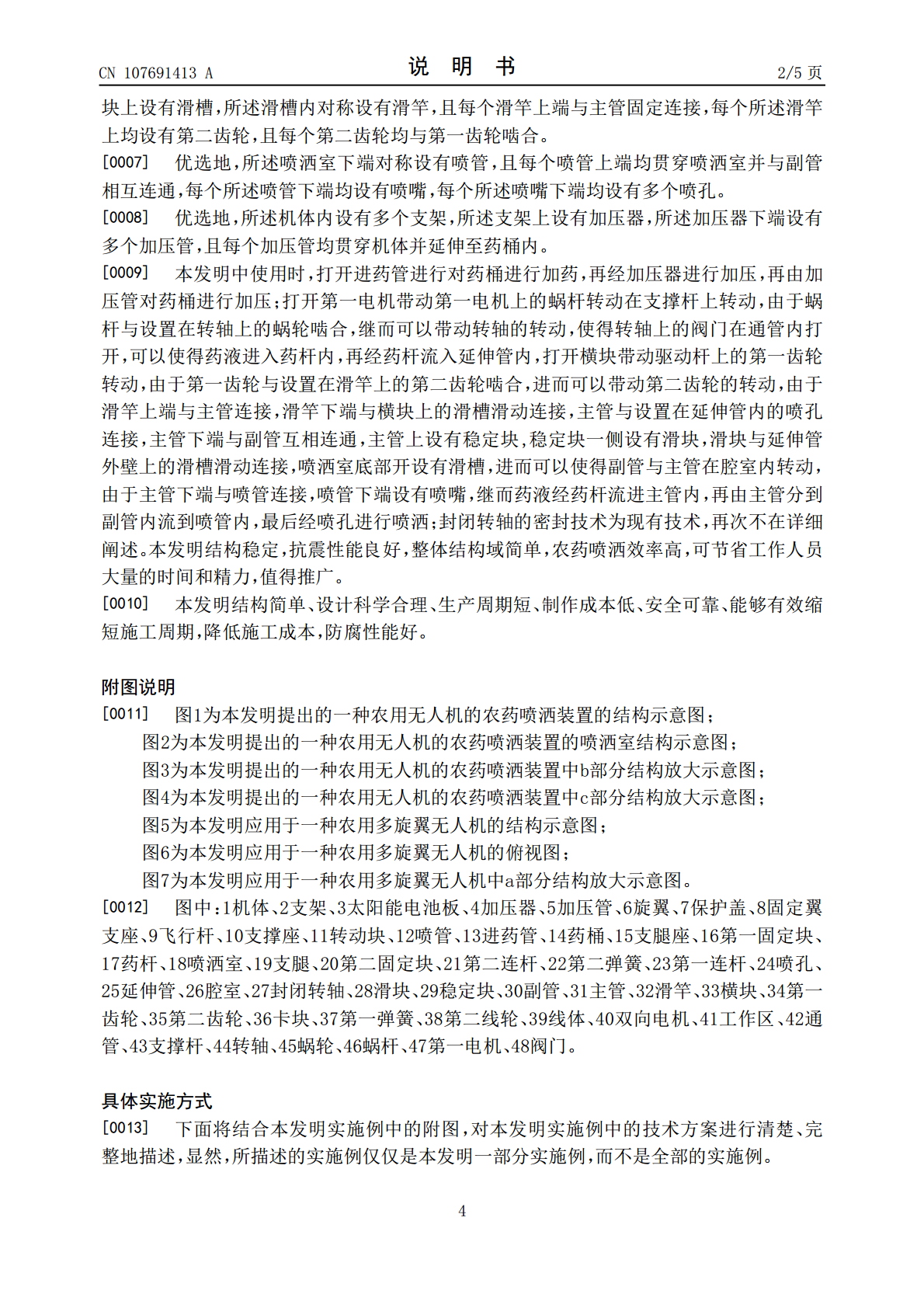

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107691413A(43)申请公布日2018.02.16(21)申请号201711170537.2(22)申请日2017.11.22(71)申请人安徽天鹰兄弟无人机科技创新有限公司地址236000安徽省阜阳市颍泉区工业园区繁华路355号(72)发明人刘新强(74)专利代理机构安徽深蓝律师事务所34133代理人汪锋(51)Int.Cl.A01M7/00(2006.01)权利要求书1页说明书5页附图5页(54)发明名称一种农用无人机的农药喷洒装置(57)摘要本发明公开了一种农用无人机的农药喷洒装置，包括机体，所述机体下端设有药桶，且药桶通过锁紧螺钉与机体固定连接，所述药桶上设有支腿座，所述支腿座两端均转动连接有支腿，所述药桶两侧均设有第一固定块，所述每个所述第一固定块上均转动连接第一连杆，每个所述支腿上均设有第二固定块，每个所述第二固定块上均转动连接有第二连杆，且第一连杆远离第一固定块的一端与第二连杆远离第二固定块的一端转动连接，每个所述第二连杆上均设有第二弹簧。本发明结构稳定，抗震性能良好，整体结构域简单，农药喷洒效率高，可节省工作人员大量的时间和精力，值得推广。CN107691413ACN107691413A权利要求书1/1页1.一种农用无人机的农药喷洒装置，包括机体（1），其特征在于，所述机体（1）下端设有药桶（14），且药桶（14）通过锁紧螺钉与机体（1）固定连接，所述药桶（14）上设有支腿座（15），所述支腿座（15）两端均转动连接有支腿（19），所述药桶（14）两侧均设有第一固定块（16），所述每个所述第一固定块（16）上均转动连接第一连杆（23），每个所述支腿（19）上均设有第二固定块（20），每个所述第二固定块（20）上均转动连接有第二连杆（21），且第一连杆（23）远离第一固定块（16）的一端与第二连杆（21）远离第二固定块（20）的一端转动连接，每个所述第二连杆（21）上均设有第二弹簧（22），且第二弹簧（22）远离第二连杆（21）的一端与第一连杆（23）连接，所述药桶（14）侧壁上设有进药管（13），所述药桶（14）下端设有工作区（41），所述工作区（41）下端设有药杆（17）。2.根据权利要求1所述的一种农用无人机的农药喷洒装置，其特征在于，所述工作区（41）内竖直设有通管（42），且通管（42）上端贯穿工作区（41）并与药桶（14）连接，所述通管（42）内水平设有阀门（48），所述阀门（48）上设有转轴（44），且转轴（44）一端与设置在通管（42）上的轴承连接，所述转轴（44）另一端贯穿通管（42）并延伸至工作区（41）内并与设置在工作区（41）内壁上的轴承连接，所述工作区（41）内水平设有支撑杆（43），且支撑杆（43）位于转轴（44）的上方，所述转轴（44）上设有蜗轮（45），所述支撑杆（43）下端转动连接有蜗杆（46），所述工作区（41）底部设有第一电机（47），且蜗杆（46）下端与第一电机（47）连接，所述蜗杆（46）与蜗轮（45）啮合，所述通管（42）下端贯穿工作区（41）并与药杆（17）连接。3.根据权利要求1所述的一种农用无人机的农药喷洒装置，其特征在于，所述药杆（17）下端设有多个喷洒室（18），所述喷洒室（18）内设有腔室（26）所述药杆（17）下端设有多个延伸管（25），且每个延伸管（25）位于腔室（26）内，所述延伸管（25）内设有封闭转轴（27），且封闭轴承（27）嵌入延伸管（25）内壁上，所述延伸管（25）下端设有主管（31），所述主管（31）下端对称设有两个副管（30），且主管（31）均与副管（30）相互连通，每个所述副管（30）上端均设有稳定块（29），所述延伸管（25）外壁上设有滑槽，所述滑槽内对称设有两个滑块（28），每个所述滑块（28）远离滑槽的一端与稳定块（29）连接，所述腔室（26）内底部设有横块（33），所述横块（33）上设有第二电机，所述第二电机上设有驱动杆，所述驱动杆上设有第一齿轮（34），所述横块（33）上设有滑槽，所述滑槽内对称设有滑竿（32），且每个滑竿（32）上端与主管（31）固定连接，每个所述滑竿（32）上均设有第二齿轮（35），且每个第二齿轮（35）均与第一齿轮（34）啮合。4.根据权利要求1所述的一种农用无人机的农药喷洒装置，其特征在于，所述喷洒室（18）下端对称设有喷管（12），且每个喷管（12）上端均贯穿喷洒室（18）并与副管（30）相互连通，每个所述喷管（12）下端均设有喷嘴，每个所述喷嘴下端均设有多个喷孔（24）。5.根据权利要求1所述的一种农用无人机的农药喷洒装置，其特征在于，所述机体（1）内设有多个支架（2），所述支架（2）上设有加压器（4），所述加压器
