一种骨肉分离装置.pdf

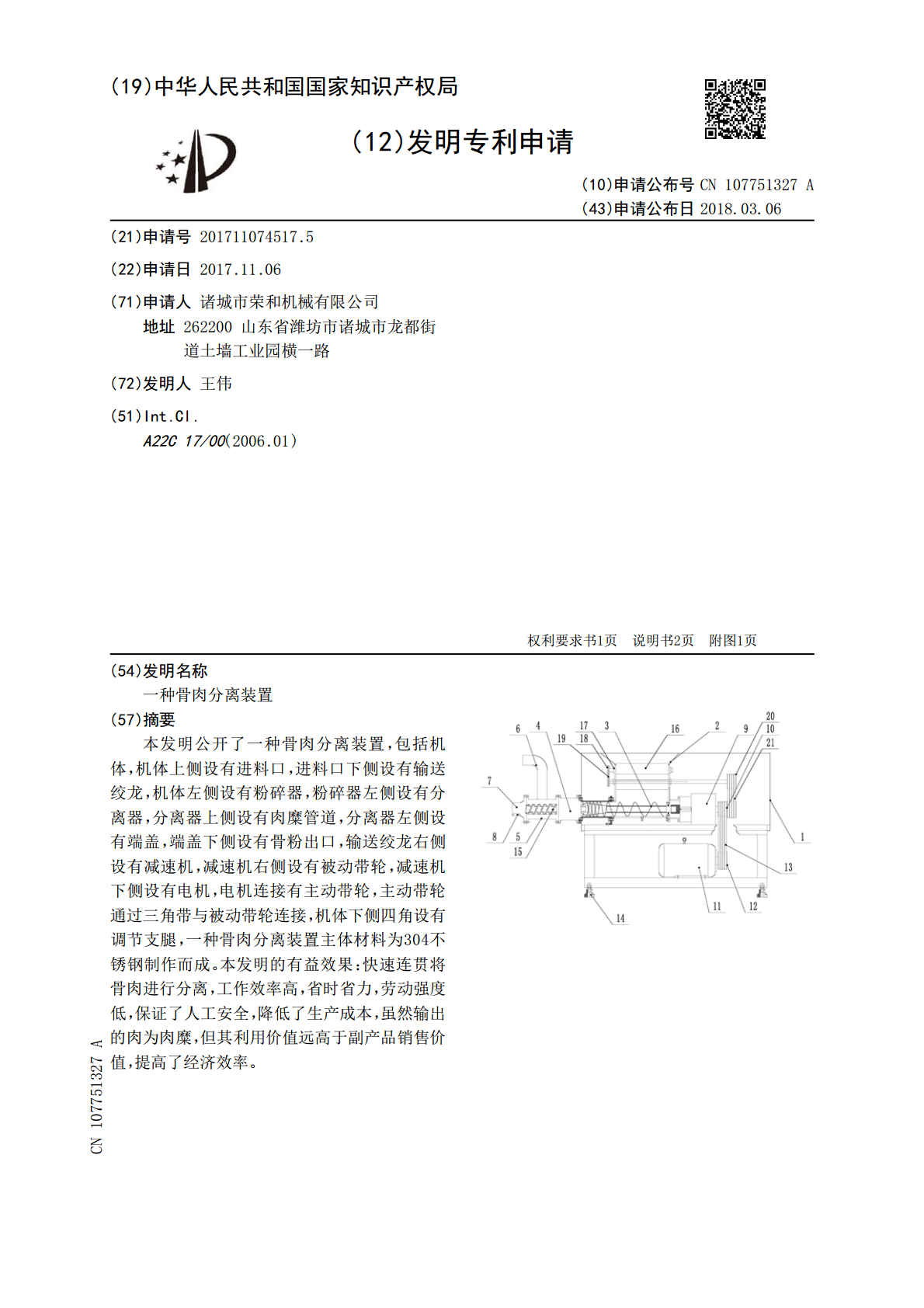

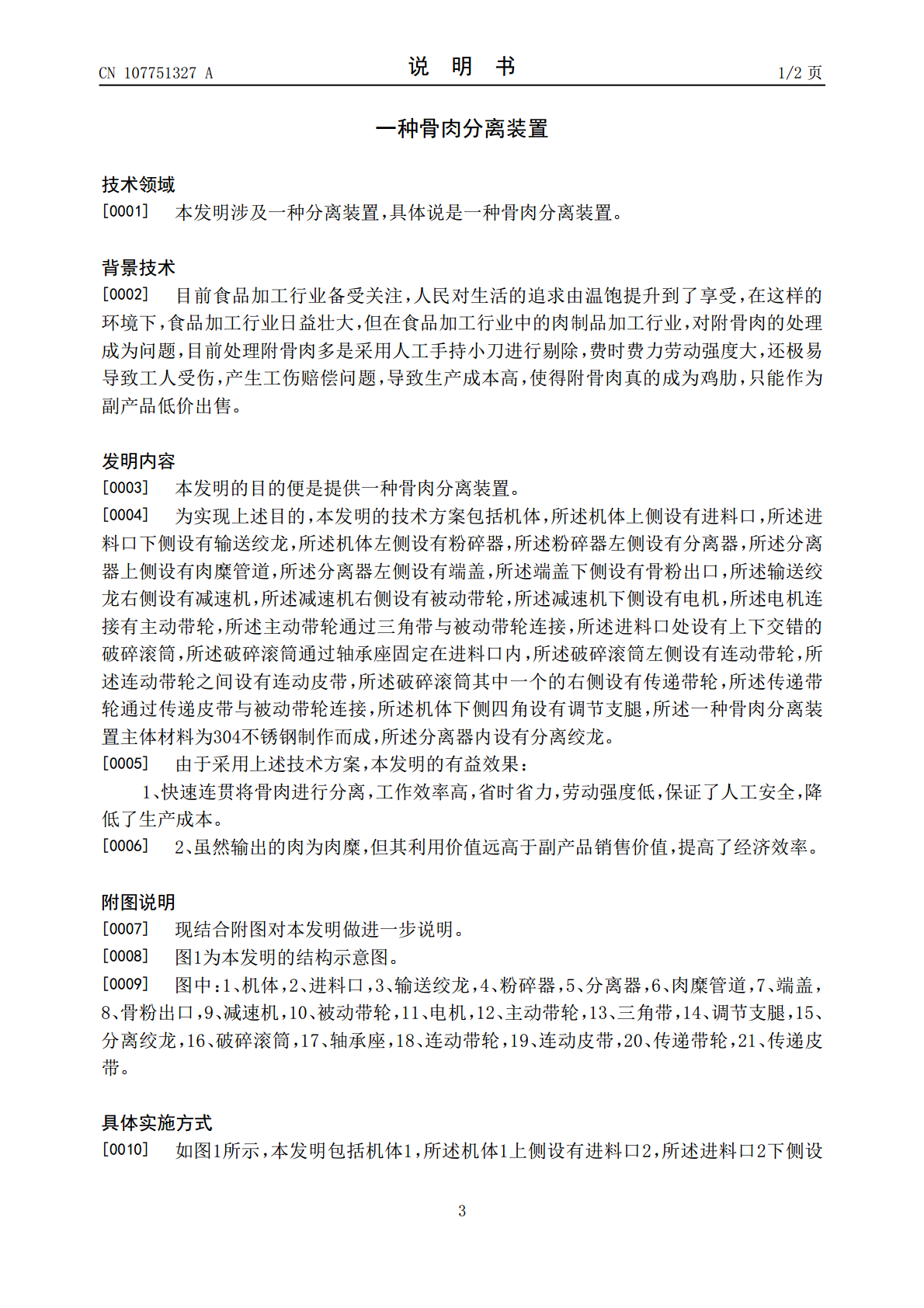

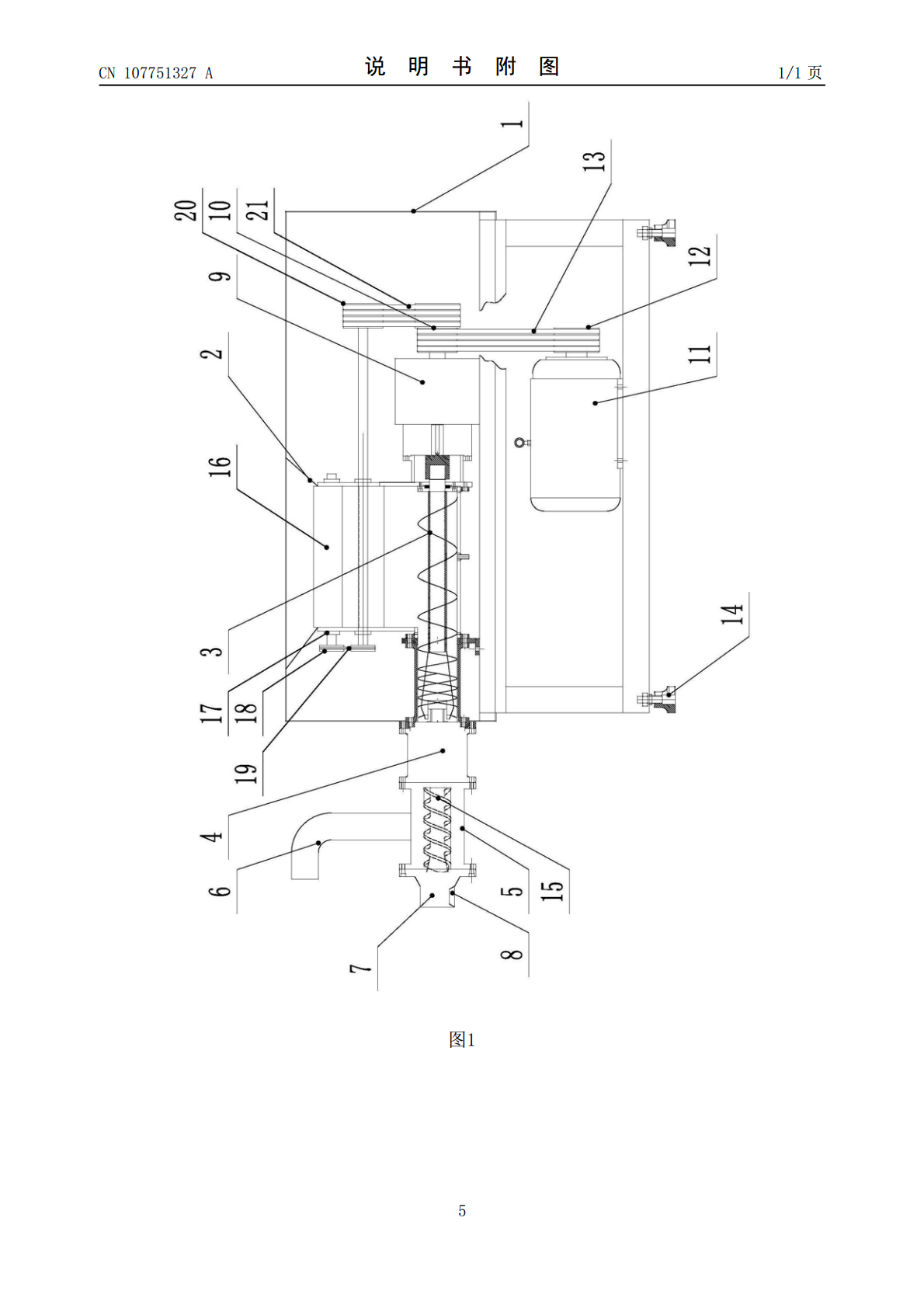

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107751327A(43)申请公布日2018.03.06(21)申请号201711074517.5(22)申请日2017.11.06(71)申请人诸城市荣和机械有限公司地址262200山东省潍坊市诸城市龙都街道土墙工业园横一路(72)发明人王伟(51)Int.Cl.A22C17/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种骨肉分离装置(57)摘要本发明公开了一种骨肉分离装置，包括机体，机体上侧设有进料口，进料口下侧设有输送绞龙，机体左侧设有粉碎器，粉碎器左侧设有分离器，分离器上侧设有肉糜管道，分离器左侧设有端盖，端盖下侧设有骨粉出口，输送绞龙右侧设有减速机，减速机右侧设有被动带轮，减速机下侧设有电机，电机连接有主动带轮，主动带轮通过三角带与被动带轮连接，机体下侧四角设有调节支腿，一种骨肉分离装置主体材料为304不锈钢制作而成。本发明的有益效果：快速连贯将骨肉进行分离，工作效率高，省时省力，劳动强度低，保证了人工安全，降低了生产成本，虽然输出的肉为肉糜，但其利用价值远高于副产品销售价值，提高了经济效率。CN107751327ACN107751327A权利要求书1/1页1.一种骨肉分离装置，包括机体，其特征在于：所述机体上侧设有进料口，所述进料口下侧设有输送绞龙，所述机体左侧设有粉碎器，所述粉碎器左侧设有分离器，所述分离器上侧设有肉糜管道，所述分离器左侧设有端盖，所述端盖下侧设有骨粉出口，所述输送绞龙右侧设有减速机，所述减速机右侧设有被动带轮，所述减速机下侧设有电机，所述电机连接有主动带轮，所述主动带轮通过三角带与被动带轮连接，所述进料口处设有上下交错的破碎滚筒，所述破碎滚筒通过轴承座固定在进料口内，所述破碎滚筒左侧设有连动带轮，所述连动带轮之间设有连动皮带，所述破碎滚筒其中一个的右侧设有传递带轮，所述传递带轮通过传递皮带与被动带轮连接。2.根据权利要求1所述一种骨肉分离装置，其特征在于：所述机体下侧四角设有调节支腿。3.根据权利要求1所述一种骨肉分离装置，其特征在于：所述一种骨肉分离装置主体材料为304不锈钢制作而成。4.根据权利要求1所述一种骨肉分离装置，其特征在于：所述分离器内设有分离绞龙。2CN107751327A说明书1/2页一种骨肉分离装置技术领域[0001]本发明涉及一种分离装置，具体说是一种骨肉分离装置。背景技术[0002]目前食品加工行业备受关注，人民对生活的追求由温饱提升到了享受，在这样的环境下，食品加工行业日益壮大，但在食品加工行业中的肉制品加工行业，对附骨肉的处理成为问题，目前处理附骨肉多是采用人工手持小刀进行剔除，费时费力劳动强度大，还极易导致工人受伤，产生工伤赔偿问题，导致生产成本高，使得附骨肉真的成为鸡肋，只能作为副产品低价出售。发明内容[0003]本发明的目的便是提供一种骨肉分离装置。[0004]为实现上述目的，本发明的技术方案包括机体，所述机体上侧设有进料口，所述进料口下侧设有输送绞龙，所述机体左侧设有粉碎器，所述粉碎器左侧设有分离器，所述分离器上侧设有肉糜管道，所述分离器左侧设有端盖，所述端盖下侧设有骨粉出口，所述输送绞龙右侧设有减速机，所述减速机右侧设有被动带轮，所述减速机下侧设有电机，所述电机连接有主动带轮，所述主动带轮通过三角带与被动带轮连接，所述进料口处设有上下交错的破碎滚筒，所述破碎滚筒通过轴承座固定在进料口内，所述破碎滚筒左侧设有连动带轮，所述连动带轮之间设有连动皮带，所述破碎滚筒其中一个的右侧设有传递带轮，所述传递带轮通过传递皮带与被动带轮连接，所述机体下侧四角设有调节支腿，所述一种骨肉分离装置主体材料为304不锈钢制作而成，所述分离器内设有分离绞龙。[0005]由于采用上述技术方案，本发明的有益效果：1、快速连贯将骨肉进行分离，工作效率高，省时省力，劳动强度低，保证了人工安全，降低了生产成本。[0006]2、虽然输出的肉为肉糜，但其利用价值远高于副产品销售价值，提高了经济效率。附图说明[0007]现结合附图对本发明做进一步说明。[0008]图1为本发明的结构示意图。[0009]图中：1、机体，2、进料口，3、输送绞龙，4、粉碎器，5、分离器，6、肉糜管道，7、端盖，8、骨粉出口，9、减速机，10、被动带轮，11、电机，12、主动带轮，13、三角带，14、调节支腿，15、分离绞龙，16、破碎滚筒，17、轴承座，18、连动带轮，19、连动皮带，20、传递带轮，21、传递皮带。具体实施方式[0010]如图1所示，本发明包括机体1，所述机体1上侧设有进料口2，所述进料口2下侧设3CN107751327A说明书2/2页有输送绞龙3，所述机体1左侧设有粉碎器4，所述粉碎器4左侧设有分
