一种废弃易拉罐处理设备.pdf

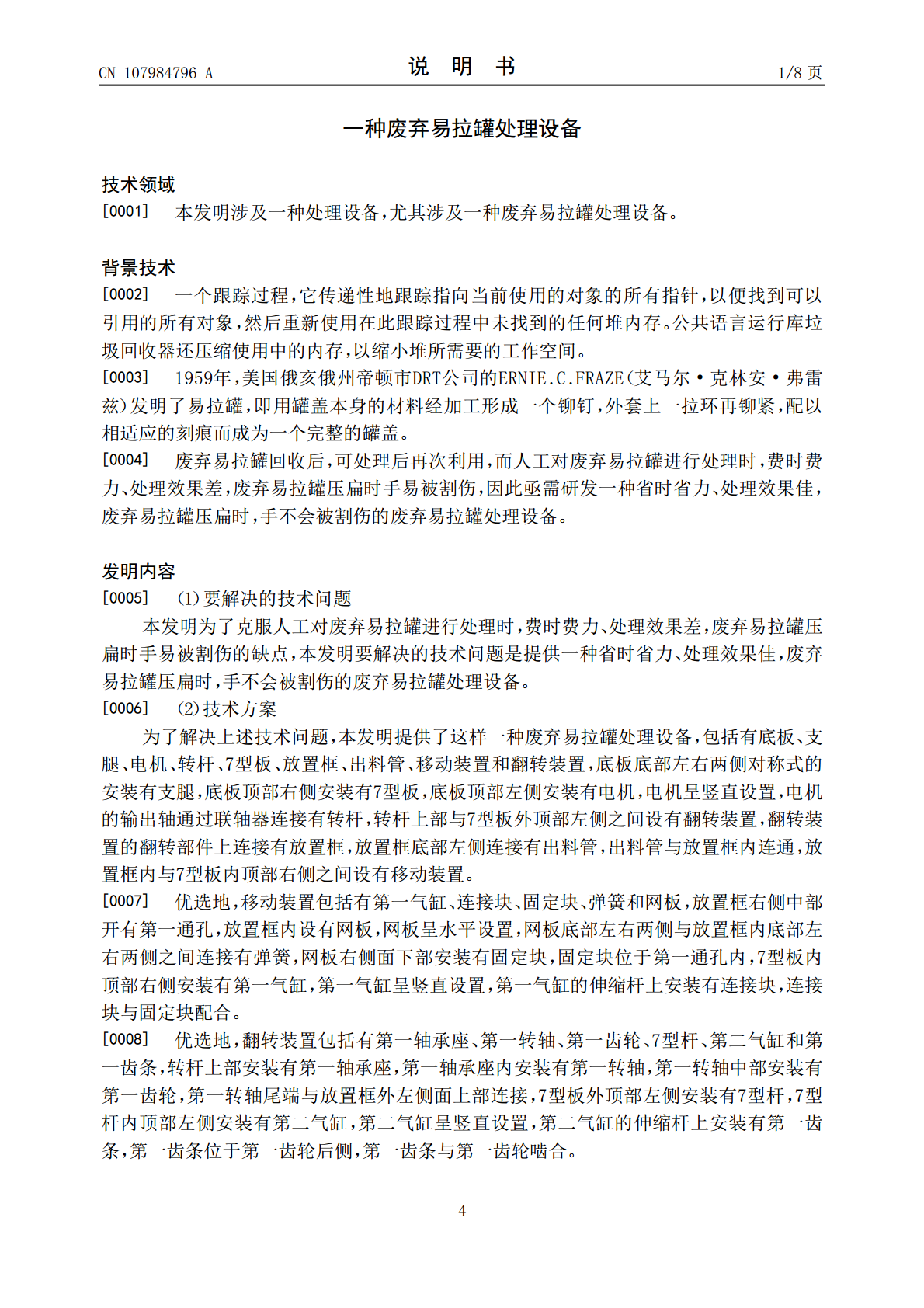

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107984796A(43)申请公布日2018.05.04(21)申请号201711119380.0(22)申请日2017.11.14(71)申请人李四英地址337000江西省萍乡市滨河东路476号萍乡市环研环保设备研究中心(72)发明人董祝妃任启萌高硕其他发明人请求不公开姓名(51)Int.Cl.B30B9/32(2006.01)B23B41/00(2006.01)权利要求书2页说明书8页附图6页(54)发明名称一种废弃易拉罐处理设备(57)摘要本发明涉及一种处理设备，尤其涉及一种废弃易拉罐处理设备。本发明要解决的技术问题是提供一种省时省力、处理效果佳，废弃易拉罐压扁时，手不会被割伤的废弃易拉罐处理设备。为了解决上述技术问题，本发明提供了这样一种废弃易拉罐处理设备，包括有底板、放置框等；底板底部左右两侧对称式的安装有支腿，底板顶部右侧安装有7型板，底板顶部左侧安装有电机，电机呈竖直设置，电机的输出轴通过联轴器连接有转杆，转杆上部与7型板外顶部左侧之间设有翻转装置。本发明通过翻转装置，无需人工将压扁好的废弃易拉罐取出处理，而方便人们对压扁好的废弃易拉罐进行处理，达到了省时省力、处理效果佳，废弃易拉罐压扁时，手不会被割伤的效果。CN107984796ACN107984796A权利要求书1/2页1.一种废弃易拉罐处理设备，其特征在于，包括有底板（1）、支腿（2）、电机（3）、转杆（4）、7型板（5）、放置框（6）、出料管（7）、移动装置（8）和翻转装置（9），底板（1）底部左右两侧对称式的安装有支腿（2），底板（1）顶部右侧安装有7型板（5），底板（1）顶部左侧安装有电机（3），电机（3）呈竖直设置，电机（3）的输出轴通过联轴器连接有转杆（4），转杆（4）上部与7型板（5）外顶部左侧之间设有翻转装置（9），翻转装置（9）的翻转部件上连接有放置框（6），放置框（6）底部左侧连接有出料管（7），出料管（7）与放置框（6）内连通，放置框（6）内与7型板（5）内顶部右侧之间设有移动装置（8）。2.根据权利要求1所述的一种废弃易拉罐处理设备，其特征在于，移动装置（8）包括有第一气缸（81）、连接块（82）、固定块（83）、弹簧（84）和网板（85），放置框（6）右侧中部开有第一通孔（86），放置框（6）内设有网板（85），网板（85）呈水平设置，网板（85）底部左右两侧与放置框（6）内底部左右两侧之间连接有弹簧（84），网板（85）右侧面下部安装有固定块（83），固定块（83）位于第一通孔（86）内，7型板（5）内顶部右侧安装有第一气缸（81），第一气缸（81）呈竖直设置，第一气缸（81）的伸缩杆上安装有连接块（82），连接块（82）与固定块（83）配合。3.根据权利要求2所述的一种废弃易拉罐处理设备，其特征在于，翻转装置（9）包括有第一轴承座（91）、第一转轴（92）、第一齿轮（93）、7型杆（94）、第二气缸（95）和第一齿条（96），转杆（4）上部安装有第一轴承座（91），第一轴承座（91）内安装有第一转轴（92），第一转轴（92）中部安装有第一齿轮（93），第一转轴（92）尾端与放置框（6）外左侧面上部连接，7型板（5）外顶部左侧安装有7型杆（94），7型杆（94）内顶部左侧安装有第二气缸（95），第二气缸（95）呈竖直设置，第二气缸（95）的伸缩杆上安装有第一齿条（96），第一齿条（96）位于第一齿轮（93）后侧，第一齿条（96）与第一齿轮（93）啮合。4.根据权利要求3所述的一种废弃易拉罐处理设备，其特征在于，还包括有钻孔装置（10），钻孔装置（10）包括有第二齿条（101）、钻头（102）、第二轴承座（103）、第一锥齿轮（104）、第二锥齿轮（105）、第三轴承座（106）、第二齿轮（107）和第二转轴（108），网板（85）底部中间安装有第二轴承座（103），第二轴承座（103）内安装有钻头（102），钻头（102）顶端贯穿网板（85）中部位于网板（85）上方，钻头（102）底端安装有第一锥齿轮（104），网板（85）底部右侧对称式的安装有第三轴承座（106），左右两侧第三轴承座（106）之间安装有第二转轴（108），第二转轴（108）左端安装有第二锥齿轮（105），第二锥齿轮（105）位于第一锥齿轮（104）下方，第二锥齿轮（105）与第一锥齿轮（104）啮合，第二转轴（108）右端安装有第二齿轮（107），第二齿轮（107）位于第一通孔（86）内，第一通孔（86）内后侧面安装有第二齿条（101），第二齿条（101）位于第一齿轮（93）后侧，第二齿条（101）与第一齿轮（93）啮合。5.根据权利要求4所述的一种废弃易拉罐处理设备，其特征在于，还
