一种平台型可旋转式儿童玩具收集装置.pdf

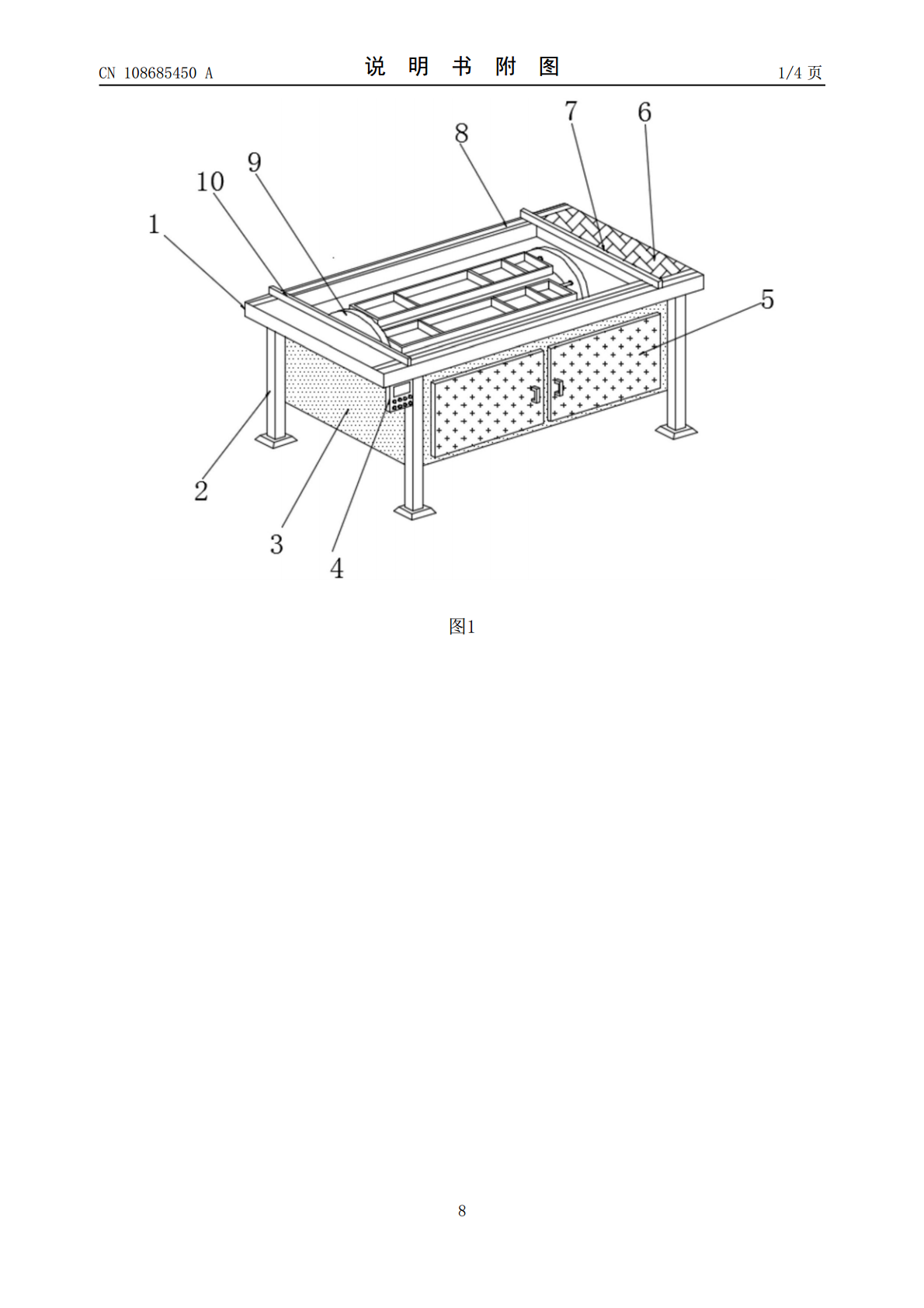

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108685450A(43)申请公布日2018.10.23(21)申请号201810491509.9(22)申请日2018.05.22(71)申请人漳州市龙文区健达电子科技有限公司地址363007福建省漳州市龙文区蓝田镇水仙大街创客龙1229号(72)发明人林建斌(51)Int.Cl.A47G29/00(2006.01)A63H33/00(2006.01)A61L2/10(2006.01)权利要求书2页说明书4页附图4页(54)发明名称一种平台型可旋转式儿童玩具收集装置(57)摘要本发明公开了一种平台型可旋转式儿童玩具收集装置，包括台面，所述台面的下端固定连接有支腿，且台面的下端靠近支腿的内侧位置处固定安装有收集箱，所述台面的上表面固定设置有第二卡板。本发明利用旋转式分类收集机构方便对儿童玩具进行储存，同时利用收集盒内不同大小的放置槽对儿童玩具进行分类放置，然后利用折叠盖板对分类收集机构进行盖合，方便对玩具进行储存保护，同时也防止儿童玩具上落入灰尘，再通过KSD-301控制器控制紫外线消毒灯对收集盒内的儿童玩具进行消毒杀菌，避免细菌病毒危害儿童身体健康，本设计不仅结构新颖，功能实用，而且操作简单，采用旋转式收集方式，更加方便快捷的对儿童玩具进行收集。CN108685450ACN108685450A权利要求书1/2页1.一种平台型可旋转式儿童玩具收集装置，包括台面（1），其特征在于，所述台面（1）的下端固定连接有支腿（2），且台面（1）的下端靠近支腿（2）的内侧位置处固定安装有收集箱（3），所述台面（1）的上表面固定设置有第二卡板（10），且台面（1）的上表面对应第二卡板（10）的位置处固定设置有第一卡板（7），所述台面（1）的上表面靠近第一卡板（7）的后侧位置处固定设置有储存盒（6），且台面（1）的上表面靠近第一卡板（7）的两端位置处开设有滑轨（8），所述收集箱（3）的内部固定安装有分类收集机构（9），所述台面（1）的前表面下端靠近支腿（2）的外侧位置处固定安装有KSD-301控制器（4），所述收集箱（3）的前侧转动连接有箱门（5），所述第一卡板（7）的后端固定连接有折叠盖板（11），所述分类收集机构（9）的底端固定安装有底板（13），所述底板（13）的上端固定连接有固定杆（12），且底板（13）上端靠近固定杆（12）的内侧位置处转动连接有转轮（14），所述底板（13）的上端靠近转轮（14）的内侧位置处转动连接有收集盒（15），所述收集盒（15）的两端对应设置有两个连接杆（16），所述转轮（14）的中部贯穿有中心转杆（18），所述中心转杆（18）的一端套有皮带（19），所述收集箱（3）的内部对应收集盒（15）的上端位置处垂直安装有紫外线消毒灯（17），所述皮带（19）的一端转动连接有伺服电机（20），所述伺服电机（20）的输入端与KSD-301控制器（4）的输出端电性连接。2.根据权利要求1所述的一种平台型可旋转式儿童玩具收集装置，其特征在于，所述第一卡板（7）的下端对应滑轨（8）的位置处设置有滚轮，且第一卡板（7）的前表面固定设置有卡扣，所述第二卡板（10）的侧面对应卡扣的位置处设置有卡槽，所述第一卡板（7）与台面（1）通过滚轮和滑轨（8）滑动连接，所述折叠盖板（11）的一端连接有连接板，所述储存盒（6）的侧面对应折叠盖板（11）的位置处开设有收纳槽，所述储存盒（6）与折叠盖板（11）通过连接板固定连接，所述折叠盖板（11）为一种可折叠式盖板。3.根据权利要求1所述的一种平台型可旋转式儿童玩具收集装置，其特征在于，所述转轮（14）共设置有两个，且分别对应设置在固定杆（12）的内侧，所述转轮（14）为一种圆形结构，所述转轮（14）与固定杆（12）通过中心转杆（18）转动连接，所述中心转杆（18）与伺服电机（20）通过皮带（19）转动连接。4.根据权利要求1所述的一种平台型可旋转式儿童玩具收集装置，其特征在于，所述收集盒（15）和连接杆（16）的两端均设置有转轴，所述连接杆（16）的一端与收集盒（15）通过转轴转动连接，且连接杆（16）的另一端通过转轴与转轮（14）转动连接，所述收集盒（15）共设置有六个，且收集盒（15）为一种长方体结构，所述收集盒（15）的上表面开设有不同大小的放置槽。5.根据权利要求1所述的一种平台型可旋转式儿童玩具收集装置，其特征在于，所述紫外线消毒灯（17）的两端均设置有连接座，且紫外线消毒灯（17）与台面（1）通过连接座固定连接，所述紫外线消毒灯（17）的外侧固定安装有透明保护罩，且紫外线消毒灯（17）的输入端与KSD-301控制器（4）的输出端电性连接。6.根据权利要求1所述的一种平台型可旋转式儿童玩具收集装置，其特征在于
