一种水轮发电机组安装时可调节、便携式工作台.pdf

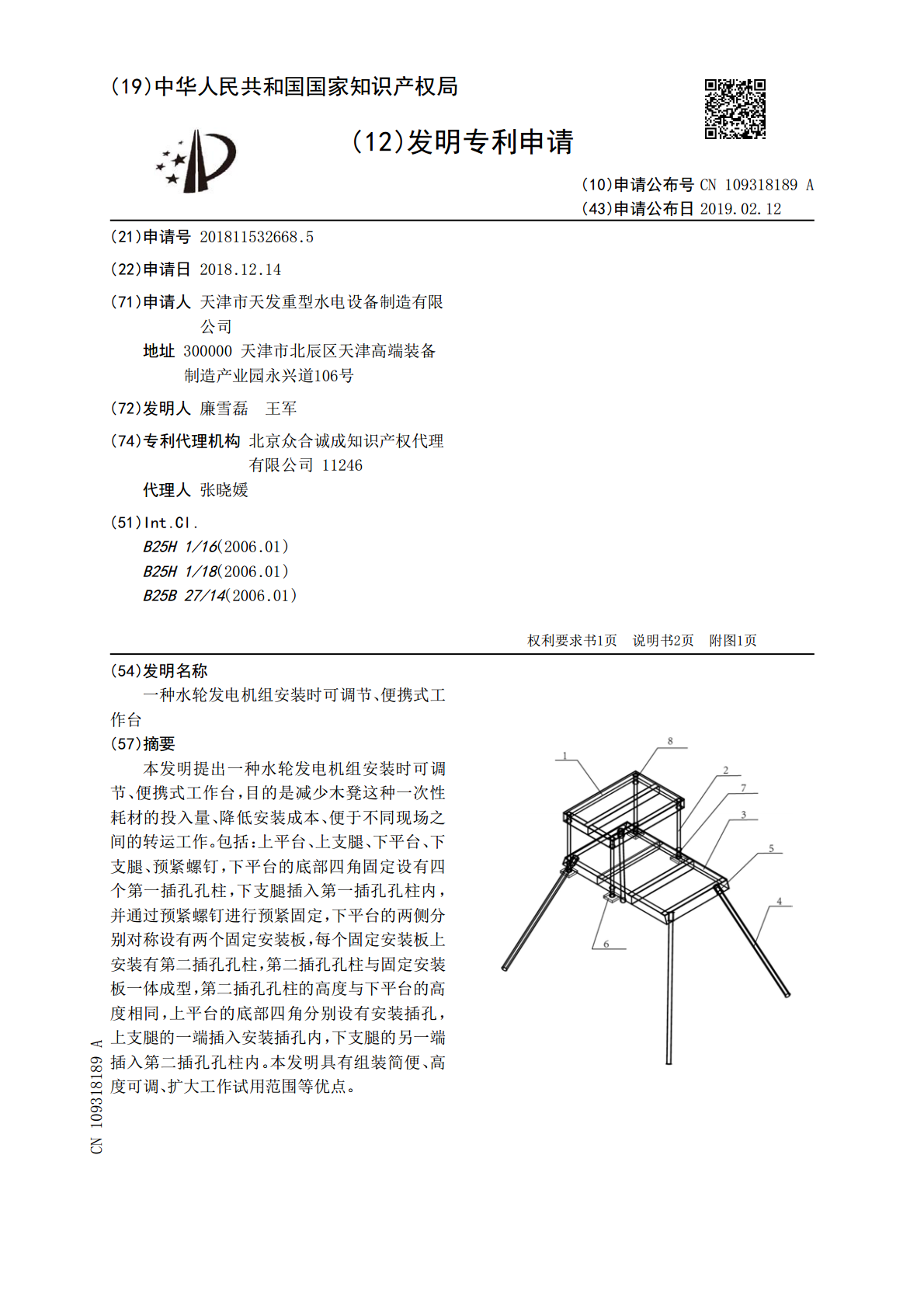

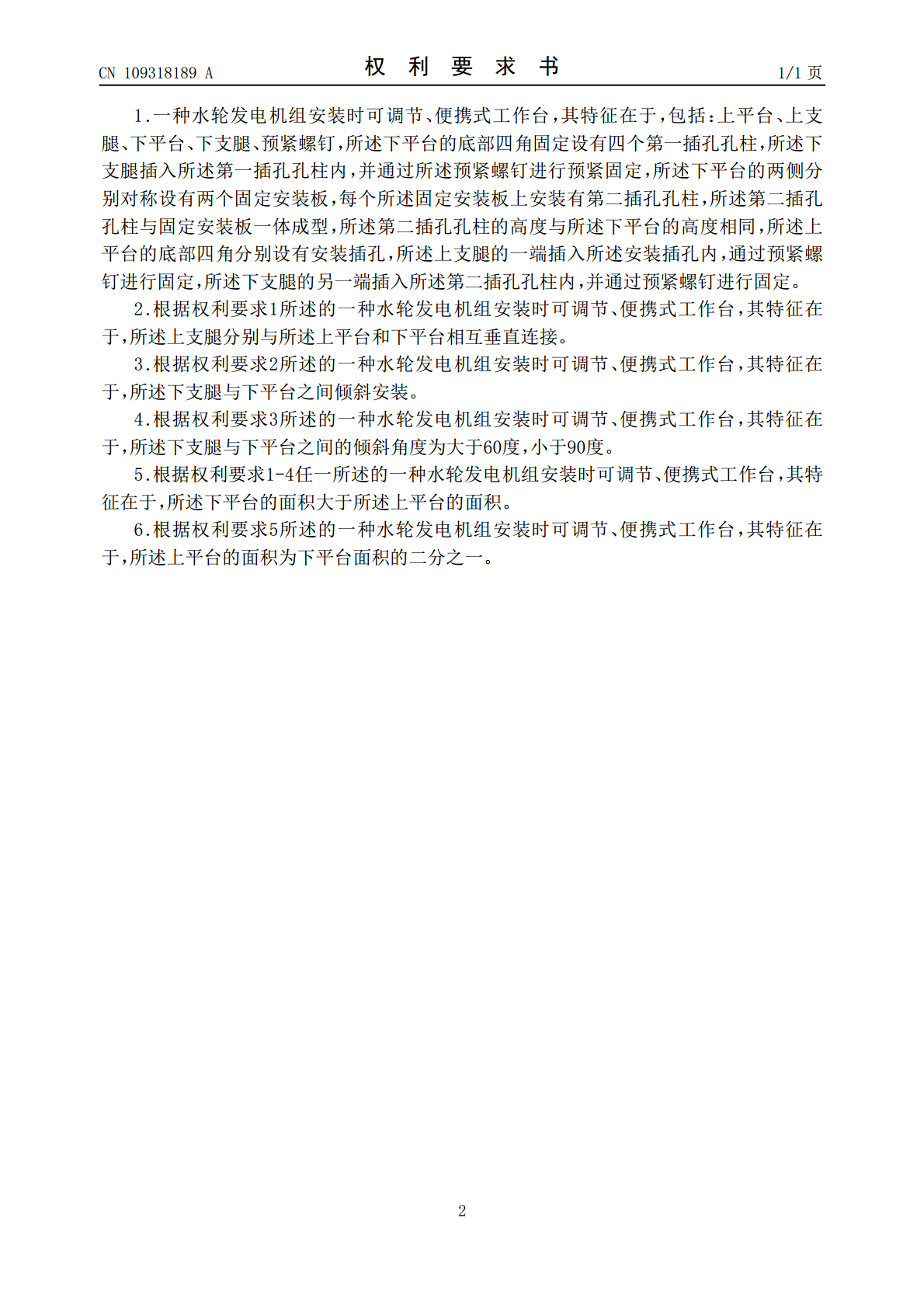

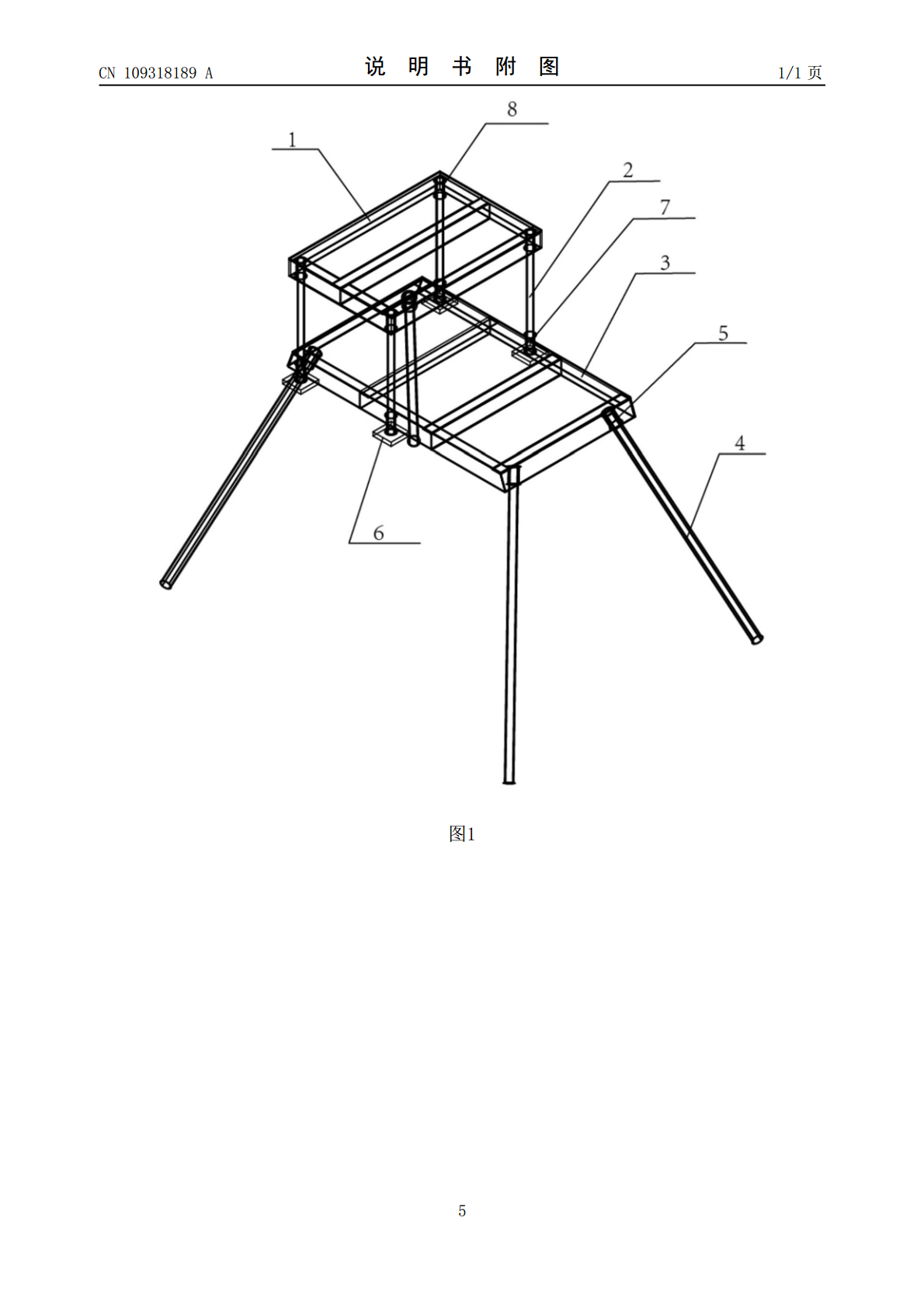

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109318189A(43)申请公布日2019.02.12(21)申请号201811532668.5(22)申请日2018.12.14(71)申请人天津市天发重型水电设备制造有限公司地址300000天津市北辰区天津高端装备制造产业园永兴道106号(72)发明人廉雪磊王军(74)专利代理机构北京众合诚成知识产权代理有限公司11246代理人张晓媛(51)Int.Cl.B25H1/16(2006.01)B25H1/18(2006.01)B25B27/14(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种水轮发电机组安装时可调节、便携式工作台(57)摘要本发明提出一种水轮发电机组安装时可调节、便携式工作台，目的是减少木凳这种一次性耗材的投入量、降低安装成本、便于不同现场之间的转运工作。包括：上平台、上支腿、下平台、下支腿、预紧螺钉，下平台的底部四角固定设有四个第一插孔孔柱，下支腿插入第一插孔孔柱内，并通过预紧螺钉进行预紧固定，下平台的两侧分别对称设有两个固定安装板，每个固定安装板上安装有第二插孔孔柱，第二插孔孔柱与固定安装板一体成型，第二插孔孔柱的高度与下平台的高度相同，上平台的底部四角分别设有安装插孔，上支腿的一端插入安装插孔内，下支腿的另一端插入第二插孔孔柱内。本发明具有组装简便、高度可调、扩大工作试用范围等优点。CN109318189ACN109318189A权利要求书1/1页1.一种水轮发电机组安装时可调节、便携式工作台，其特征在于，包括：上平台、上支腿、下平台、下支腿、预紧螺钉，所述下平台的底部四角固定设有四个第一插孔孔柱，所述下支腿插入所述第一插孔孔柱内，并通过所述预紧螺钉进行预紧固定，所述下平台的两侧分别对称设有两个固定安装板，每个所述固定安装板上安装有第二插孔孔柱，所述第二插孔孔柱与固定安装板一体成型，所述第二插孔孔柱的高度与所述下平台的高度相同，所述上平台的底部四角分别设有安装插孔，所述上支腿的一端插入所述安装插孔内，通过预紧螺钉进行固定，所述下支腿的另一端插入所述第二插孔孔柱内，并通过预紧螺钉进行固定。2.根据权利要求1所述的一种水轮发电机组安装时可调节、便携式工作台，其特征在于，所述上支腿分别与所述上平台和下平台相互垂直连接。3.根据权利要求2所述的一种水轮发电机组安装时可调节、便携式工作台，其特征在于，所述下支腿与下平台之间倾斜安装。4.根据权利要求3所述的一种水轮发电机组安装时可调节、便携式工作台，其特征在于，所述下支腿与下平台之间的倾斜角度为大于60度，小于90度。5.根据权利要求1-4任一所述的一种水轮发电机组安装时可调节、便携式工作台，其特征在于，所述下平台的面积大于所述上平台的面积。6.根据权利要求5所述的一种水轮发电机组安装时可调节、便携式工作台，其特征在于，所述上平台的面积为下平台面积的二分之一。2CN109318189A说明书1/2页一种水轮发电机组安装时可调节、便携式工作台技术领域[0001]本发明涉及大型发电机安装技术领域，特别涉及一种水轮发电机组安装时可调节、便携式工作台。背景技术[0002]在发电机定子叠片、嵌线、转子叠片挂极安装过程中，为了满足工作人员、工器具、以及产品设备不同高度安装需求，保证安装工艺的有效实施，工作效率的提升，以及降低一次性耗材投入需求，必须设计一种高度可调节、便于现场转运、组装简便的工作平台。[0003]本发明使得针在定子、转子叠片过程中，针对不同安装高度可以调节工作平台，不同现场安装转运工作平台设备时节省运输空间、可重复利用、扩大工作平台应用范围、节约安装资金投入等优点，可广泛应用于不同型号发电机组定子、转子现场安装工作需求。发明内容[0004]针对上述问题，本发明的目的在于提出一种水轮发电机组安装时可调节、便携式工作台，使得针在定子、转子叠片过程中，针对不同安装高度可以调节工作平台，不同现场安装转运工作平台设备时节省运输空间、可重复利用、扩大工作平台应用范围、节约安装资金投入等优点，可广泛应用于不同型号发电机组定子、转子现场安装工作需求。[0005]本发明解决上述技术问题所采用的技术方案是：一种水轮发电机组安装时可调节、便携式工作台，其特征在于，包括：上平台、上支腿、下平台、下支腿、预紧螺钉，所述下平台的底部四角固定设有四个第一插孔孔柱，所述下支腿插入所述第一插孔孔柱内，并通过所述预紧螺钉进行预紧固定，所述下平台的两侧分别对称设有两个固定安装板，每个所述固定安装板上安装有第二插孔孔柱，所述第二插孔孔柱与固定安装板一体成型，所述第二插孔孔柱的高度与所述下平台的高度相同，所述上平台的底部四角分别设有安装插孔，所述上支腿的一端插入所述安装插孔内，通过预紧螺钉进行固定，所
