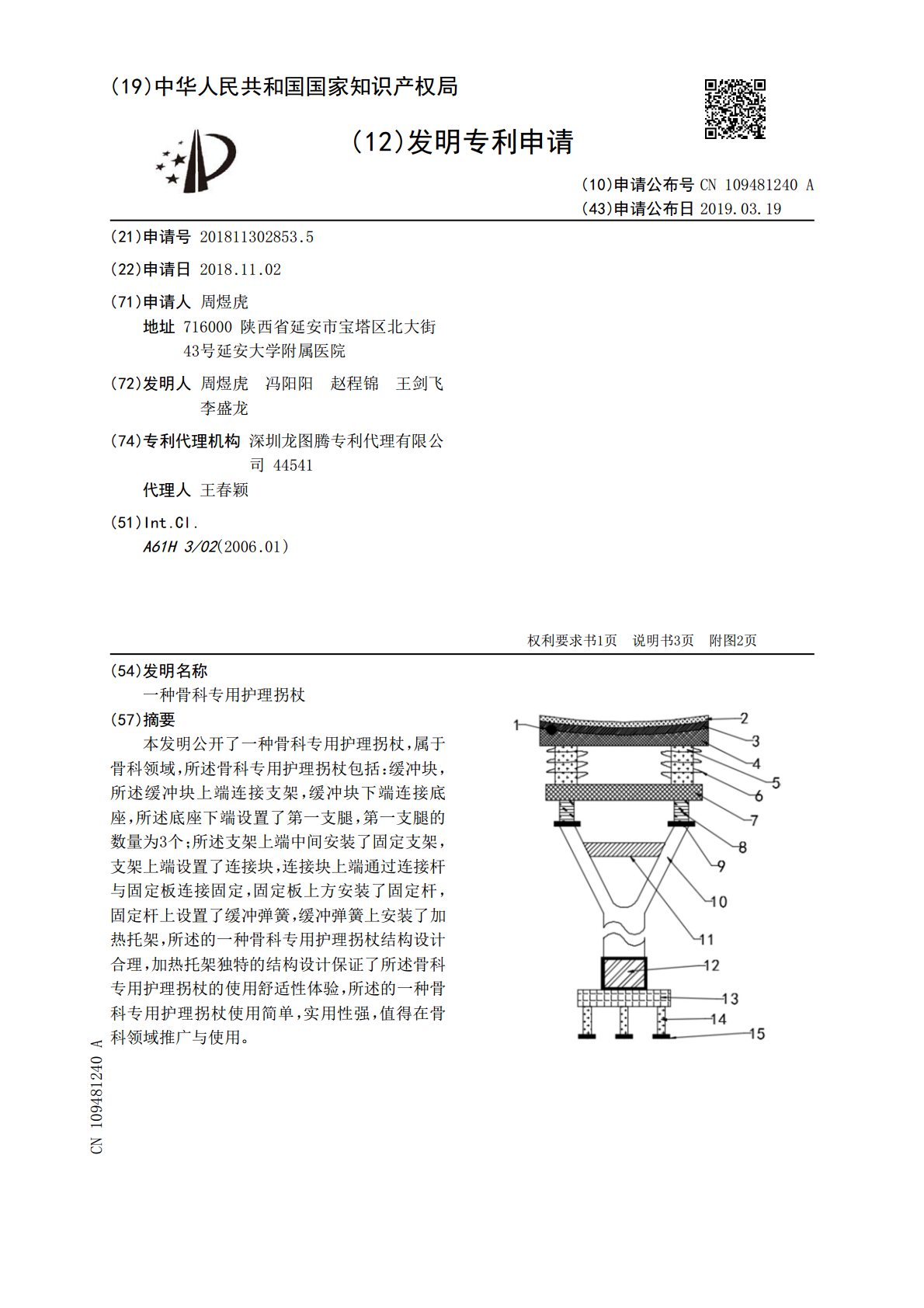

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109481240A(43)申请公布日2019.03.19(21)申请号201811302853.5(22)申请日2018.11.02(71)申请人周煜虎地址716000陕西省延安市宝塔区北大街43号延安大学附属医院(72)发明人周煜虎冯阳阳赵程锦王剑飞李盛龙(74)专利代理机构深圳龙图腾专利代理有限公司44541代理人王春颖(51)Int.Cl.A61H3/02(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种骨科专用护理拐杖(57)摘要本发明公开了一种骨科专用护理拐杖，属于骨科领域，所述骨科专用护理拐杖包括：缓冲块，所述缓冲块上端连接支架，缓冲块下端连接底座，所述底座下端设置了第一支腿，第一支腿的数量为3个；所述支架上端中间安装了固定支架，支架上端设置了连接块，连接块上端通过连接杆与固定板连接固定，固定板上方安装了固定杆，固定杆上设置了缓冲弹簧，缓冲弹簧上安装了加热托架，所述的一种骨科专用护理拐杖结构设计合理，加热托架独特的结构设计保证了所述骨科专用护理拐杖的使用舒适性体验，所述的一种骨科专用护理拐杖使用简单，实用性强，值得在骨科领域推广与使用。CN109481240ACN109481240A权利要求书1/1页1.一种缓冲块,其特征在于：缓冲块(12)内部设置了滑块(16)，滑块(16)安插在立杆(18)内，立杆(18)上设置了伸缩弹簧(17)，伸缩弹簧(17)的直径比立杆(18)直径大，立杆(18)下端通过卡块与固定块(20)连接，固定块(20)设置在缓冲块(12)内部下端，固定块(20)内开设了第一开孔(19)。2.一种基于如权利要求1所述缓冲块的骨科专用护理拐杖，其包括：缓冲块(12)，其特征在于：所述缓冲块(12)上端连接支架(10)，缓冲块(12)下端连接底座(13)，底座(13)内开设了第二开孔(21)，固定螺栓(22)通过第二开孔(21)与第一开孔(19)使缓冲块(12)与底座(13)连接；所述底座(13)下端设置了第一支腿(14)，第一支腿(14)的数量为3个；所述支架(10)上端中间安装了固定支架(11)，支架(10)上端设置了连接块(9)，连接块(9)上端通过连接杆(8)与固定板(7)连接固定，固定板(7)上方安装了固定杆(5)，固定杆(5)上设置了缓冲弹簧(6)，缓冲弹簧(6)上安装了加热托架。3.根据权利要求2所述的一种骨科专用护理拐杖，其特征在于：第一支腿(14)在底座(13)下呈正三角形分布。4.根据权利要求3所述的一种骨科专用护理拐杖，其特征在于：第一支腿(14)下安装了防滑垫(15)。5.根据权利要求2所述的一种骨科专用护理拐杖，其特征在于：所述加热托架从上往下依次分为三层，分别是护垫(2)、加热圈(3)以及托架(4)，加热圈(3)与托架(4)之间设置了加热调节旋钮(1)。6.根据权利要求5所述的一种骨科专用护理拐杖，其特征在于：所述护垫(2)使用动物皮层或纤维织物层的一种；所述加热圈(3)具体使用电加热圈，加热圈(3)旁侧设置了蓄电池；所述托架(4)是弧形托架。7.根据权利要求2所述的一种骨科专用护理拐杖，其特征在于：所述底座(13)下设置了第二支腿(23)，第二支腿(23)的数量为4个，第二支腿(23)下安装了防滑材料层(24)。2CN109481240A说明书1/3页一种骨科专用护理拐杖技术领域[0001]本发明涉及骨科领域，具体是一种骨科专用护理拐杖。背景技术[0002]在骨科病人身体康复过程中，需要使用骨科护理器械来辅助病人身体恢复状态，而骨科用护理拐杖就是其中的一种，目前所使用的骨科用护理拐杖由于结构比较单一，因而也造成了功能较为单一，病患在使用过程中，由于骨科用护理拐杖会对身体造成一个反向压力，因为增加了使用者的不舒服体验，另外在一些路面凹凸不平的地面更是加重了使用者的疼痛感，随着患者对于舒适性要求的不断提高，一种新型实用的骨科用护理拐杖的研发与制作就显得势在必行。[0003]针对上述背景技术中的问题，本发明旨在提供一种骨科专用护理拐杖。发明内容[0004]本发明的目的在于提供一种骨科专用护理拐杖，以解决上述背景技术中提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种骨科专用护理拐杖，其包括：缓冲块，所述缓冲块上端连接支架，缓冲块下端连接底座，缓冲块内部设置了滑块，滑块安插在立杆内，立杆上设置了伸缩弹簧，伸缩弹簧的直径比立杆直径大，立杆下端通过卡块与固定块连接，固定块设置在缓冲块内部下端，固定块内开设了第一开孔，底座内开设了第二开孔，固定螺栓通过第二开孔与第一开孔的共同作用，实现了缓冲块与底座的连接，当有往下作用力作用支架上，进而推动滑块在立杆上往下滑动，这时伸缩
