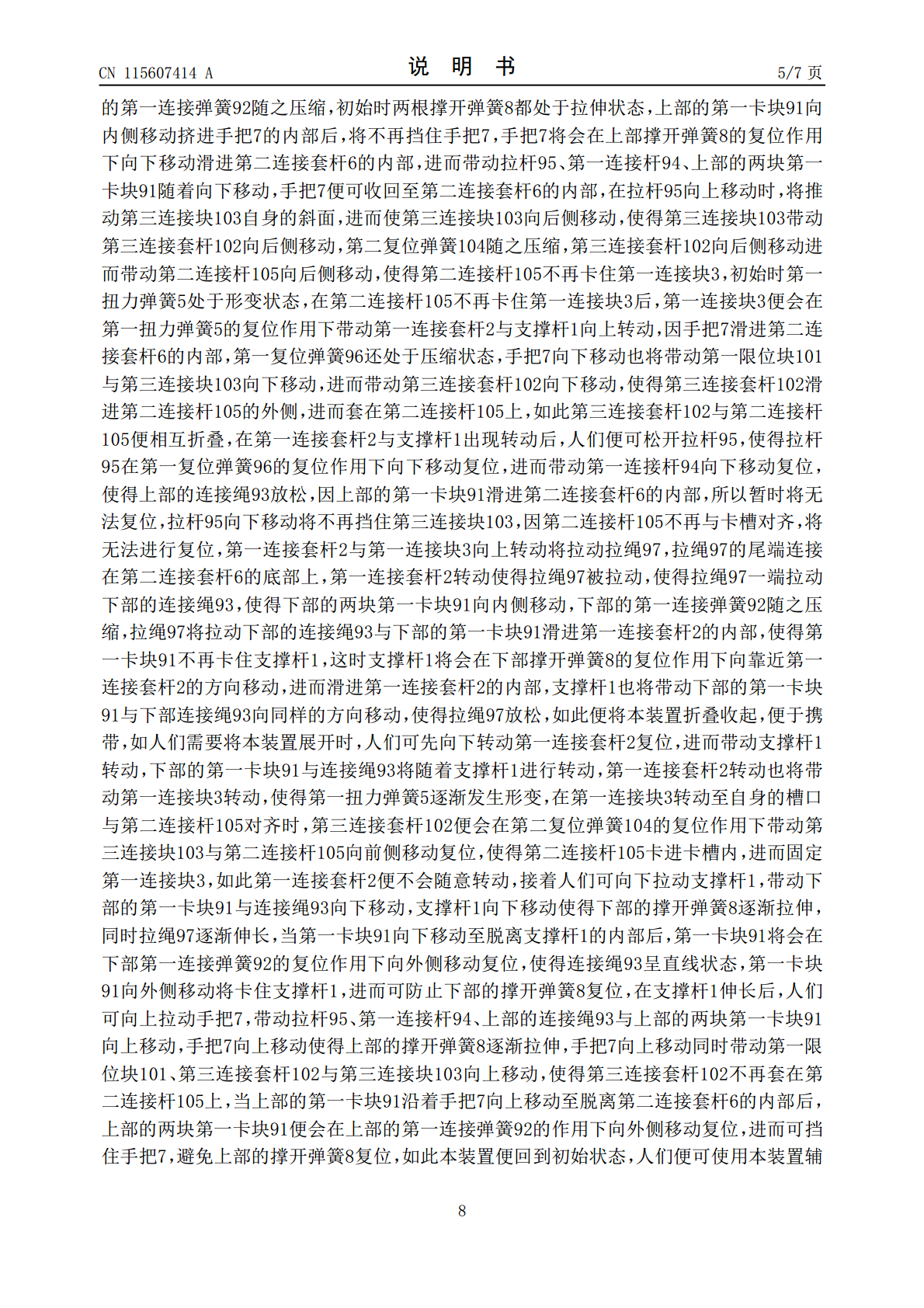

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115607414A(43)申请公布日2023.01.17(21)申请号202210238790.1(22)申请日2022.03.11(71)申请人李庆华地址510635广东省广州市天河区龙怡路117号2006房自编A2房(72)发明人李庆华(51)Int.Cl.A61H3/02(2006.01)权利要求书2页说明书7页附图16页(54)发明名称一种便携式骨科护理拐杖(57)摘要本发明涉及一种拐杖，尤其涉及一种便携式骨科护理拐杖。本发明提供一种操作简单快速，可适应于不同年龄段的患者使用的便携式骨科护理拐杖。一种便携式骨科护理拐杖，包括有第一连接块、第二连接块和第二连接套杆等，第二连接套杆下部左侧设有第二连接块，第二连接块上转动式设有第一连接块。通过向上拉动拉杆，使得上部的两块第一卡块向内侧移动不再卡住手把，手把便可滑进第二连接套杆内部完成折叠，同时通过拉绳拉动下部的第一卡块向内侧移动，使得支撑杆滑进第一连接套杆的内部，如此手把与支撑杆都进行了伸缩，操作简单，便于携带，可适用于不同年龄段的患者使用，不易出现误差。CN115607414ACN115607414A权利要求书1/2页1.一种便携式骨科护理拐杖，包括有支撑杆（1）、第一连接套杆（2）、第一连接块（3）、第二连接块（4）、第一扭力弹簧（5）、第二连接套杆（6）、手把（7）和撑开弹簧（8），第二连接套杆（6）下部左侧设有第二连接块（4），第二连接块（4）上转动式设有第一连接块（3），第一连接块（3）的下部后侧开有卡槽，第一连接块（3）与第二连接块（4）之间连接有第一扭力弹簧（5），第一连接块（3）的右侧设有第一连接套杆（2），第一连接套杆（2）顶部与第二连接套杆（6）底部接触配合，第一连接套杆（2）内部下侧滑动式设有支撑杆（1），第二连接套杆（6）内部上侧滑动式设有手把（7），手把（7）底部与第二连接套杆（6）的内部之间连接有撑开弹簧（8），支撑杆（1）的顶部与第一连接套杆（2）的内部之间也连接有撑开弹簧（8），其特征是，还包括有卡住机构（9）和扣住机构（10），手把（7）与支撑杆（1）之间连接有能够快速进行折叠的卡住机构（9），手把（7）上设有扣住机构（10）。2.按照权利要求1所述的一种便携式骨科护理拐杖，其特征是，卡住机构（9）包括有第一卡块（91）、第一连接弹簧（92）、连接绳（93）、第一连接杆（94）、拉杆（95）、第一复位弹簧（96）和拉绳（97），支撑杆（1）的上侧与手把（7）的下侧均左右对称滑动式设有第一卡块（91），下部的两块第一卡块（91）与支撑杆（1）的内部之间均连接有第一连接弹簧（92），上部的两块第一卡块（91）与手把（7）的内部之间也均连接有第一连接弹簧（92），四块第一卡块（91）相互远离的一侧均为斜面，下部的两块第一卡块（91）与第一连接套杆（2）的内部滑动配合，上部的两块第一卡块（91）与第二连接套杆（6）的内部滑动配合，上下两侧的两块第一卡块（91）之间均连接有连接绳（93），下部的连接绳（93）位于支撑杆（1）的内部，上部的连接绳（93）位于手把（7）的内部，手把（7）的内部滑动式设有第一连接杆（94），第一连接杆（94）顶部设有拉杆（95），拉杆（95）与手把（7）的上侧滑动式相连，拉杆（95）顶部左侧与手把（7）的内部之间连接有第一复位弹簧（96），第一连接杆（94）下部与上部的连接绳（93）中间相连，下部的连接绳（93）中间连接有拉绳（97），拉绳（97）的一端贯穿支撑杆（1）位于第一连接套杆（2）的内部，并且拉绳（97）一端贯穿第一连接套杆（2）的顶部与第二连接套杆（6）的底部相连。3.按照权利要求2所述的一种便携式骨科护理拐杖，其特征是，扣住机构（10）包括有第一限位块（101）、第三连接套杆（102）、第三连接块（103）、第二复位弹簧（104）、第二连接杆（105）和第二限位块（106），手把（7）上部左侧设有第一限位块（101），第一限位块（101）上滑动式设有第三连接套杆（102），第三连接套杆（102）顶部设有第三连接块（103），第三连接套杆（102）上部与第一限位块（101）之间连接有第二复位弹簧（104），第三连接块（103）下部前侧为斜面，拉杆（95）与第三连接块（103）接触配合，第三连接套杆（102）内下部滑动式设有第二连接杆（105），第二连接套杆（6）下部后侧设有第二限位块（106），第二连接杆（105）与第二限位块（106）滑动式相连，第二连接杆（105）下端与第一连接块（3）上的卡槽滑动配合。4.按照权利要求3所述的一种便携式骨科护理拐杖，其特征是，还包括有能够防止患者手臂脱离手把（7）的夹紧机构（11），夹紧机构（11）包括有挡臂
