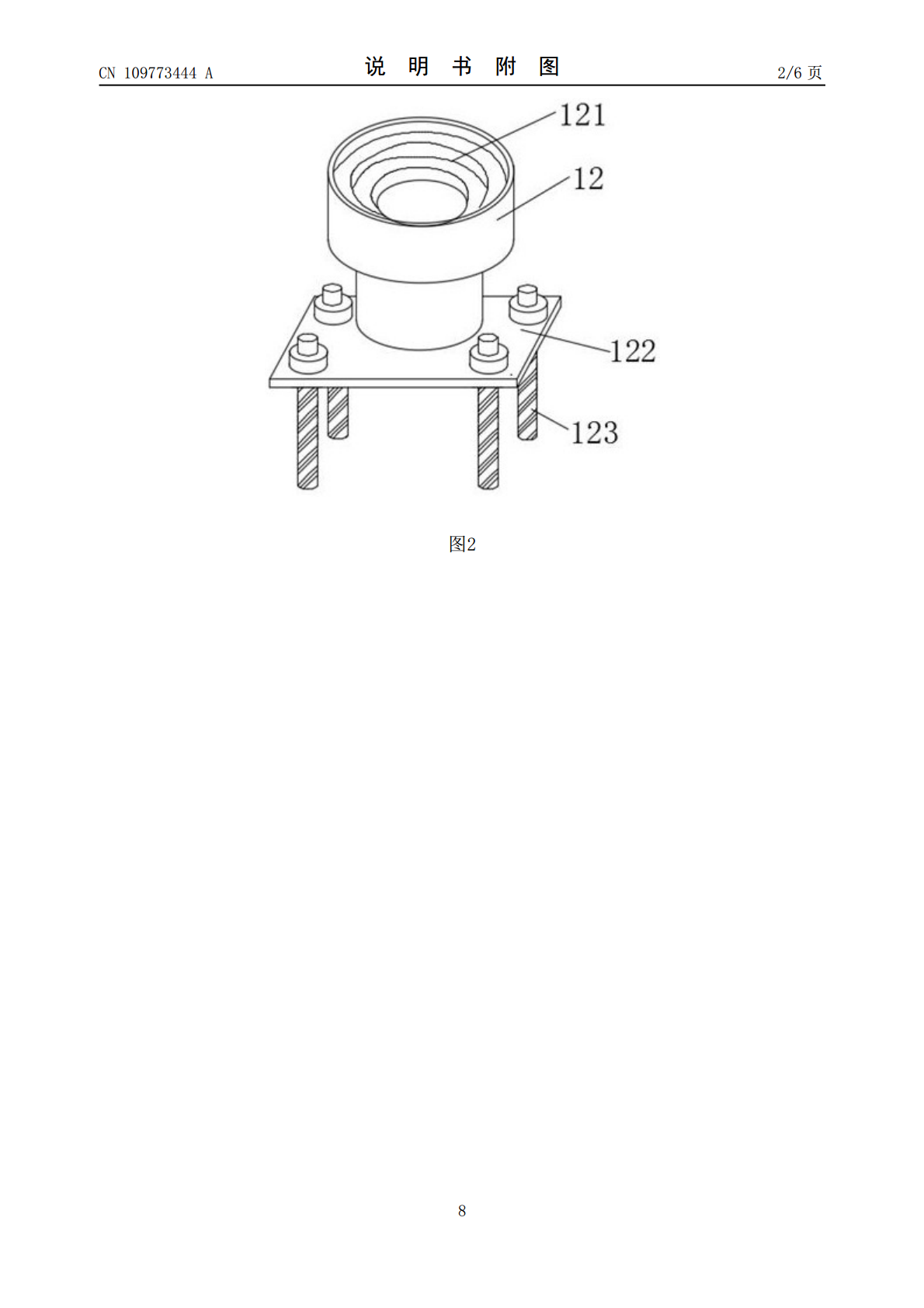

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109773444A(43)申请公布日2019.05.21(21)申请号201910029250.0(22)申请日2019.01.12(71)申请人陈尚霖地址537132广西壮族自治区贵港市港南区桥圩镇南兴村南塘屯68号(72)发明人陈尚霖(51)Int.Cl.B23P19/00(2006.01)权利要求书1页说明书4页附图6页(54)发明名称一种多功能发热丝组装机(57)摘要本发明公开了一种多功能发热丝组装机，包括组装机台，所述组装机台底部四个拐角处螺栓固定有减震支腿，所述组装机台外表壁上设置有存储室，所述组装机台上表面中心处固定有送料机构，所述送料机构方设置有用于辅助输料的压线机构和凸轮送线机构，所述组装机台上表面位于送料机构顶端两侧对称设置有上推针送针机构，下推针送针机构，上穿针机构，下穿针机构，穿胶帽机构以及检测电阻机构。本发明该多功能发热丝组装机，实现了全自动发热丝组装，不需要多次取件再装件，自动化程度高，性能稳定，有效的提高其工作效率，增加了经济效益。CN109773444ACN109773444A权利要求书1/1页1.一种多功能发热丝组装机，包括组装机台（1），其特征在于，所述组装机台（1）底部四个拐角处螺栓固定有减震支腿（2），所述组装机台（1）外表壁上设置有存储室（3），所述组装机台（1）上表面中心处固定有送料机构（4），所述送料机构（4）方设置有用于辅助输料的压线机构（7）和凸轮送线机构（8），所述组装机台（1）上表面位于送料机构（4）顶端两侧对称设置有上推针送针机构（5）和下推针送针机构（6），所述组装机台（1）上位于送料机构（4）的上方固定有检测机构（9），所述送料机构（4）尾端设置有收料盒（13），所述组装机台（1）上位于送料机构的一侧分别设置有压针机构（10）和穿胶帽机构（11），所述组装机台（1）上表面设置有储胶粒盒（12）、控制器（14）和穿针机构（15）。2.根据权利要求1所述的一种多功能发热丝组装机，其特征在于，所述送料机构（4）的顶端两侧设置有两个对称设置有侧板（41），且两个侧板（41）之间固定有转轴（42），并且转轴（42）上转动连接有送料板（43）。3.根据权利要求2所述的一种多功能发热丝组装机，其特征在于，所述转轴（42）上位于两个侧板（41）的外表壁上螺栓连接有限制转轴（42）转动的紧固螺母。4.根据权利要求1所述的一种多功能发热丝组装机，其特征在于，所述储胶粒盒（12）的内部设置有震动传送盘（121），所述储胶粒盒（12）的底部焊接有固定座（122）。5.根据权利要求4所述的一种多功能发热丝组装机，其特征在于，所述固定座（122）四个拐角处螺纹连接有螺纹杆（123），螺纹杆（123）用于固定座（122）与组装机台（1）的固定。6.根据权利要求1所述的一种多功能发热丝组装机，其特征在于，所述控制器（14）前表面内凹式嵌设有显示屏（141），所述控制器（14）前表面位于显示屏（141）的一侧嵌设有控制按键（142）。7.根据权利要求1所述的一种多功能发热丝组装机，其特征在于，所述控制器（14）底部设置有伸缩杆（143），且伸缩杆（143）外侧套接有外套管（146），所述伸缩杆（143）外表壁上设置有弹性卡扣（144），所述外套管（146）上开设有多个出液用以水平线的配合弹性卡扣（144）的圆柱形孔洞（145）。8.根据权利要求4所述的一种多功能发热丝组装机，其特征在于，所述的穿帽机构通过振动盘弧形落料到接帽槽（76）后，通过气缸（85）前推使分帽板（89）闭合拦住胶帽后，气缸（86）前推进行穿帽动作，穿帽感应到位后接帽槽（76）经过气缸（83）收缩使接帽槽（76）下降与胶帽分离。9.根据权利要求4所述的一种多功能发热丝组装机，其特征在于，所述的送针机构包含了储针盒，推针板与挡针块，推针板顶部安装有挡针块其作用是拦住引棒使多余的引棒落回储针盒。10.根据权利要求4所述的一种多功能发热丝组装机，其特征在于，所述的凸轮机构包含了传达齿轮，凸轮托丝板，凸轮传动轴，所述的凸轮机构包含了凸轮电机与凸轮传动轴连接，凸轮传动轴上安装有传动齿轮。2CN109773444A说明书1/4页一种多功能发热丝组装机技术领域[0001]本发明属于发热丝组装技术领域，具体为一种多功能发热丝组装机。背景技术[0002]发热丝的直径厚度是与最高使用温度相关的参数，直径越大的发热丝，越容易克服高温下的变形问题，延长自身的使用寿命。发热丝在最高使用温度以下运行，应当保持直径不低于3mm，扁带厚度不小于2mm。发热丝的使用寿命很大程度上也与发热丝的直径和厚度相关。发热丝在高温环境中使用，表面会形成保护性氧化膜。[0003]目前市场上多数发热丝组
