一种门式起重机.pdf

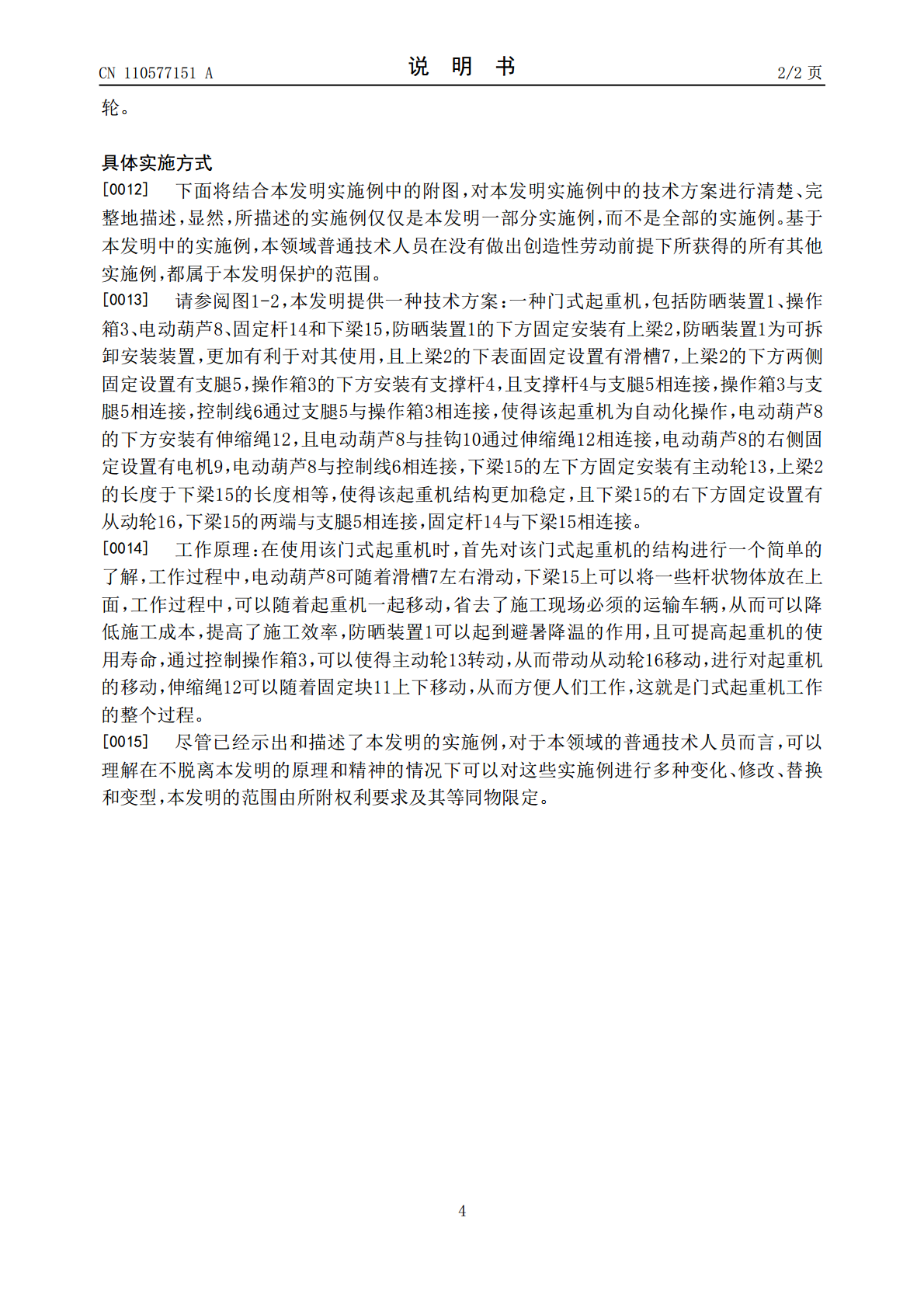

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110577151A(43)申请公布日2019.12.17(21)申请号201810590715.5(22)申请日2018.06.09(71)申请人江苏一胜佰科技有限公司地址223100江苏省淮安市洪泽经济开发区渤海路东七街东侧(72)发明人许雄(51)Int.Cl.B66C19/00(2006.01)B66C13/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种门式起重机(57)摘要本发明公开了一种门式起重机，包括防晒装置、操作箱、电动葫芦、固定杆和下梁，所述防晒装置的下方固定安装有上梁，且上梁的下表面固定设置有滑槽，所述操作箱与支腿相连接，所述电动葫芦的下方安装有伸缩绳，且电动葫芦与挂钩通过伸缩绳相连接，所述电动葫芦的右侧固定设置有电机，所述电动葫芦与控制线相连接，所述下梁的左下方固定安装有主动轮，且下梁的右下方固定设置有从动轮，所述固定杆与下梁相连接。该门式起重机，在上梁的上方设置有防晒装置，使得在炎热的夏天工作时，可以起到避暑降温的作用，方便了人们的工作，设置有下梁，可以将一些杆状物体放在上面，工作过程中，可以随着起重机一起移动，省去了施工现场必须的运输车辆。CN110577151ACN110577151A权利要求书1/1页1.一种门式起重机，包括防晒装置（1）、操作箱（3）、电动葫芦（8）、固定杆（14）和下梁（15），其特征在于：所述防晒装置（1）的下方固定安装有上梁（2），且上梁（2）的下表面固定设置有滑槽（7），所述上梁（2）的下方两侧固定设置有支腿（5），所述操作箱（3）的下方安装有支撑杆（4），且支撑杆（4）与支腿（5）相连接，所述操作箱（3）与支腿（5）相连接，所述电动葫芦（8）的下方安装有伸缩绳（12），且电动葫芦（8）与挂钩（10）通过伸缩绳（12）相连接，所述电动葫芦（8）的右侧固定设置有电机（9），所述电动葫芦（8）与控制线（6）相连接，所述下梁（15）的左下方固定安装有主动轮（13），且下梁（15）的右下方固定设置有从动轮（16），所述固定杆（14）与下梁（15）相连接。2.根据权利要求1所述的一种门式起重机，其特征在于：所述防晒装置（1）为可拆卸安装装置。3.根据权利要求1所述的一种门式起重机，其特征在于：所述控制线（6）通过支腿（5）与操作箱（3）相连接。4.根据权利要求1所述的一种门式起重机，其特征在于：所述上梁（2）的长度于下梁（15）的长度相等。5.根据权利要求1所述的一种门式起重机，其特征在于：所述下梁（15）的两端与支腿（5）相连接。2CN110577151A说明书1/2页一种门式起重机技术领域[0001]本发明涉及机械设备技术领域，具体为一种门式起重机。背景技术[0002]目前，现有的葫芦门式起重机主要适用于货场、码头、建筑、工厂及仓库等场所对货物进行搬运及拆卸，门式起重机主要包括沿左右方向延伸的主梁，在主梁的左右两端分别固定连接有支腿，在支腿的底部设置有用于驱动支腿及主梁移动的大车行走机构，然而对目前市场上的门式起重机而言，还存在着一些问题，一直困扰这客户的使用，比如在炎热的夏天工作时，没有防晒装置，极容易造成中暑的现象，且工作时，需要大量的运输车辆，提高了施工成本，因此目前急需改善市场上门式起重机的设备，以便于更方便的为人们服务。发明内容[0003]本发明的目的在于提供一种门式起重机，以解决上述背景技术中提出的没有防晒装置和施工成本较高的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种门式起重机，包括防晒装置、操作箱、电动葫芦、固定杆和下梁，所述防晒装置的下方固定安装有上梁，且上梁的下表面固定设置有滑槽，所述上梁的下方两侧固定设置有支腿，所述操作箱的下方安装有支撑杆，且支撑杆与支腿相连接，所述操作箱与支腿相连接，所述电动葫芦的下方安装有伸缩绳，且电动葫芦与挂钩通过伸缩绳相连接，所述电动葫芦的右侧固定设置有电机，所述电动葫芦与控制线相连接，所述下梁的左下方固定安装有主动轮，且下梁的右下方固定设置有从动轮，所述固定杆与下梁相连接。[0005]优选的，所述防晒装置为可拆卸安装装置。[0006]优选的，所述控制线通过支腿与操作箱相连接。[0007]优选的，所述上梁的长度于下梁的长度相等。[0008]优选的，所述下梁的两端与支腿相连接。[0009]与现有技术相比，本发明的有益效果是：该门式起重机，在上梁的上方设置有防晒装置，使得在炎热的夏天工作时，可以起到避暑降温的作用，方便了人们的工作，设置有下梁，可以将一些杆状物体放在上面，工作过程中，可以随着起重机一起移动，省去了施工现场必须的运输车辆，从而可以降低施工成本，提高了施工效率，且该门式起重机采用了自动化操作流程，使用
