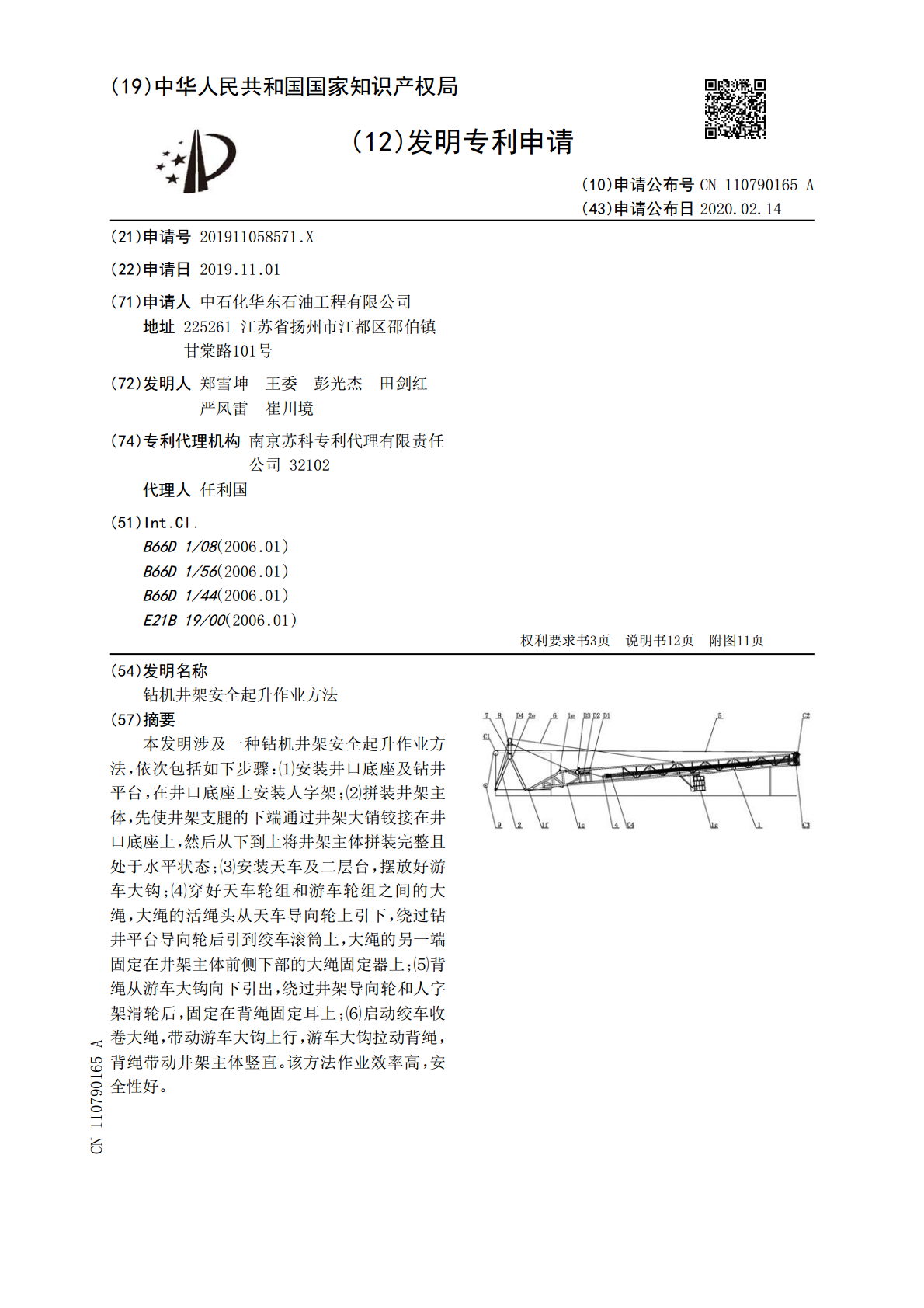

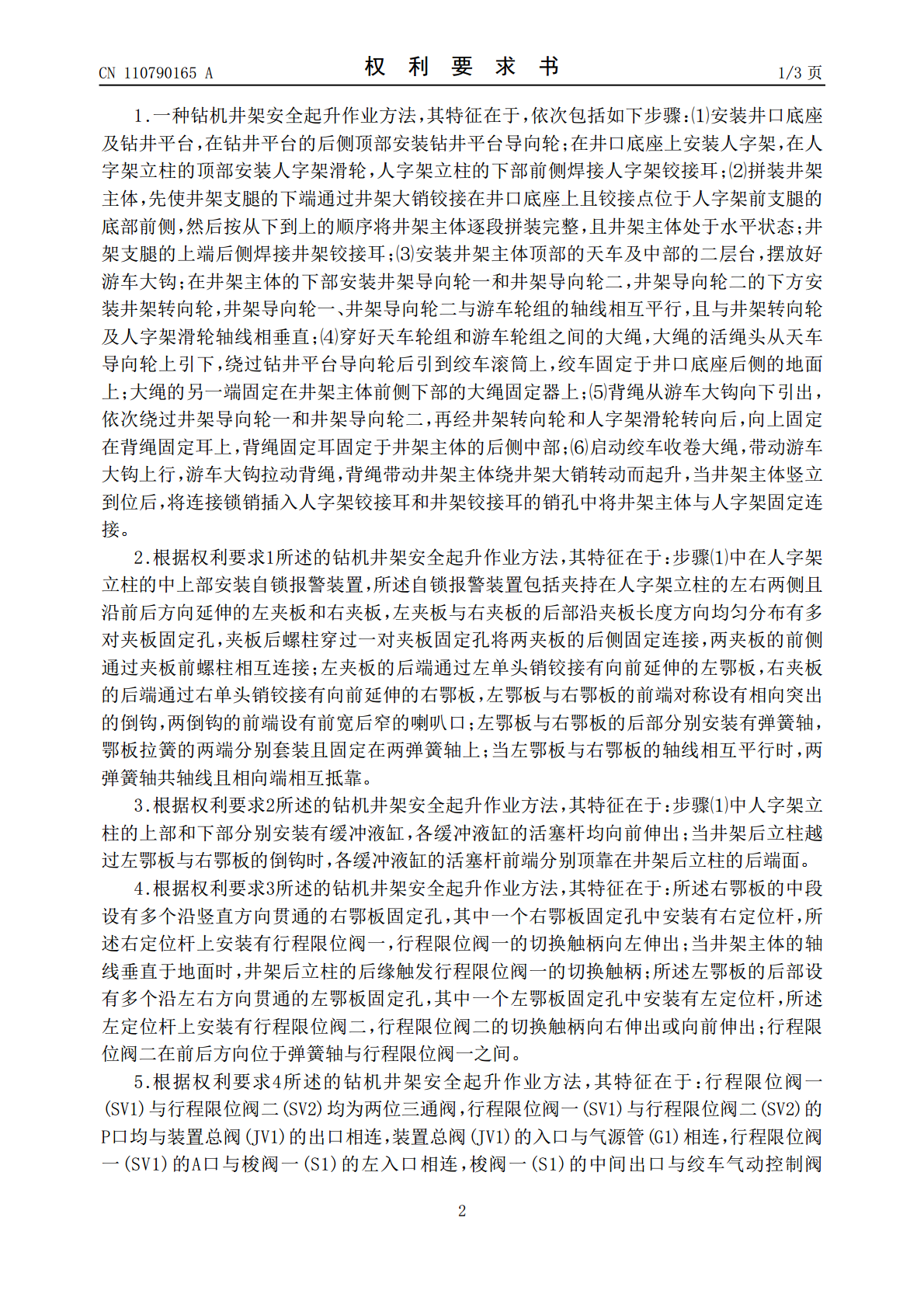

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110790165A(43)申请公布日2020.02.14(21)申请号201911058571.X(22)申请日2019.11.01(71)申请人中石化华东石油工程有限公司地址225261江苏省扬州市江都区邵伯镇甘棠路101号(72)发明人郑雪坤王委彭光杰田剑红严风雷崔川境(74)专利代理机构南京苏科专利代理有限责任公司32102代理人任利国(51)Int.Cl.B66D1/08(2006.01)B66D1/56(2006.01)B66D1/44(2006.01)E21B19/00(2006.01)权利要求书3页说明书12页附图11页(54)发明名称钻机井架安全起升作业方法(57)摘要本发明涉及一种钻机井架安全起升作业方法，依次包括如下步骤：⑴安装井口底座及钻井平台，在井口底座上安装人字架；⑵拼装井架主体，先使井架支腿的下端通过井架大销铰接在井口底座上，然后从下到上将井架主体拼装完整且处于水平状态；⑶安装天车及二层台，摆放好游车大钩；⑷穿好天车轮组和游车轮组之间的大绳，大绳的活绳头从天车导向轮上引下，绕过钻井平台导向轮后引到绞车滚筒上，大绳的另一端固定在井架主体前侧下部的大绳固定器上；⑸背绳从游车大钩向下引出，绕过井架导向轮和人字架滑轮后，固定在背绳固定耳上；⑹启动绞车收卷大绳，带动游车大钩上行，游车大钩拉动背绳，背绳带动井架主体竖直。该方法作业效率高，安全性好。CN110790165ACN110790165A权利要求书1/3页1.一种钻机井架安全起升作业方法，其特征在于，依次包括如下步骤：⑴安装井口底座及钻井平台，在钻井平台的后侧顶部安装钻井平台导向轮；在井口底座上安装人字架，在人字架立柱的顶部安装人字架滑轮，人字架立柱的下部前侧焊接人字架铰接耳；⑵拼装井架主体，先使井架支腿的下端通过井架大销铰接在井口底座上且铰接点位于人字架前支腿的底部前侧，然后按从下到上的顺序将井架主体逐段拼装完整，且井架主体处于水平状态；井架支腿的上端后侧焊接井架铰接耳；⑶安装井架主体顶部的天车及中部的二层台，摆放好游车大钩；在井架主体的下部安装井架导向轮一和井架导向轮二，井架导向轮二的下方安装井架转向轮，井架导向轮一、井架导向轮二与游车轮组的轴线相互平行，且与井架转向轮及人字架滑轮轴线相垂直；⑷穿好天车轮组和游车轮组之间的大绳，大绳的活绳头从天车导向轮上引下，绕过钻井平台导向轮后引到绞车滚筒上，绞车固定于井口底座后侧的地面上；大绳的另一端固定在井架主体前侧下部的大绳固定器上；⑸背绳从游车大钩向下引出，依次绕过井架导向轮一和井架导向轮二，再经井架转向轮和人字架滑轮转向后，向上固定在背绳固定耳上，背绳固定耳固定于井架主体的后侧中部；⑹启动绞车收卷大绳，带动游车大钩上行，游车大钩拉动背绳，背绳带动井架主体绕井架大销转动而起升，当井架主体竖立到位后，将连接锁销插入人字架铰接耳和井架铰接耳的销孔中将井架主体与人字架固定连接。2.根据权利要求1所述的钻机井架安全起升作业方法，其特征在于：步骤⑴中在人字架立柱的中上部安装自锁报警装置，所述自锁报警装置包括夹持在人字架立柱的左右两侧且沿前后方向延伸的左夹板和右夹板，左夹板与右夹板的后部沿夹板长度方向均匀分布有多对夹板固定孔，夹板后螺柱穿过一对夹板固定孔将两夹板的后侧固定连接，两夹板的前侧通过夹板前螺柱相互连接；左夹板的后端通过左单头销铰接有向前延伸的左鄂板，右夹板的后端通过右单头销铰接有向前延伸的右鄂板，左鄂板与右鄂板的前端对称设有相向突出的倒钩，两倒钩的前端设有前宽后窄的喇叭口；左鄂板与右鄂板的后部分别安装有弹簧轴，鄂板拉簧的两端分别套装且固定在两弹簧轴上；当左鄂板与右鄂板的轴线相互平行时，两弹簧轴共轴线且相向端相互抵靠。3.根据权利要求2所述的钻机井架安全起升作业方法，其特征在于：步骤⑴中人字架立柱的上部和下部分别安装有缓冲液缸，各缓冲液缸的活塞杆均向前伸出；当井架后立柱越过左鄂板与右鄂板的倒钩时，各缓冲液缸的活塞杆前端分别顶靠在井架后立柱的后端面。4.根据权利要求3所述的钻机井架安全起升作业方法，其特征在于：所述右鄂板的中段设有多个沿竖直方向贯通的右鄂板固定孔，其中一个右鄂板固定孔中安装有右定位杆，所述右定位杆上安装有行程限位阀一，行程限位阀一的切换触柄向左伸出；当井架主体的轴线垂直于地面时，井架后立柱的后缘触发行程限位阀一的切换触柄；所述左鄂板的后部设有多个沿左右方向贯通的左鄂板固定孔，其中一个左鄂板固定孔中安装有左定位杆，所述左定位杆上安装有行程限位阀二，行程限位阀二的切换触柄向右伸出或向前伸出；行程限位阀二在前后方向位于弹簧轴与行程限位阀一之间。5.根据权利要求4所述的钻机井架安全起升作业方法，其特征在于：行程限位阀一(SV1
