一种带有缓冲功能的压力容器.pdf

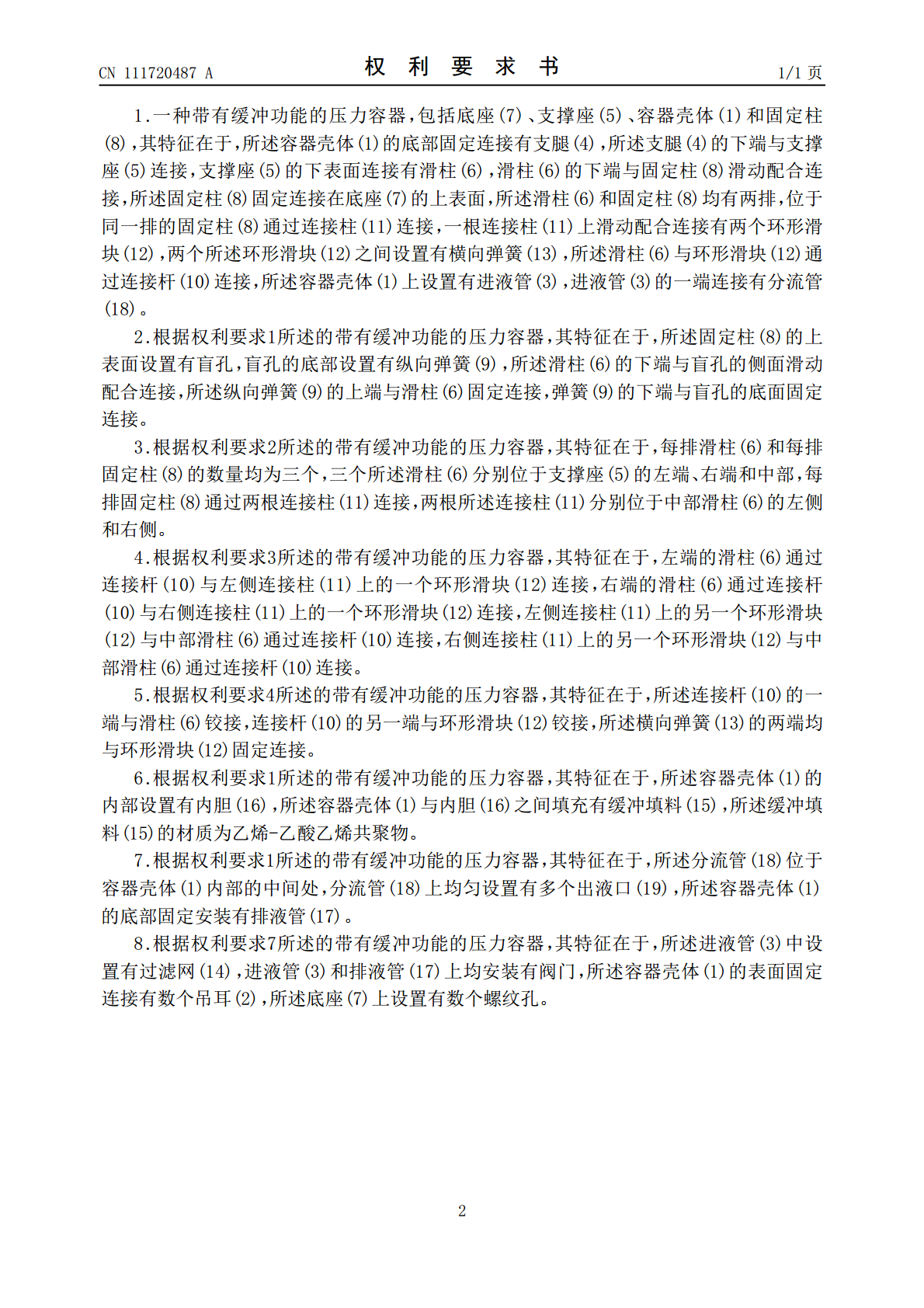

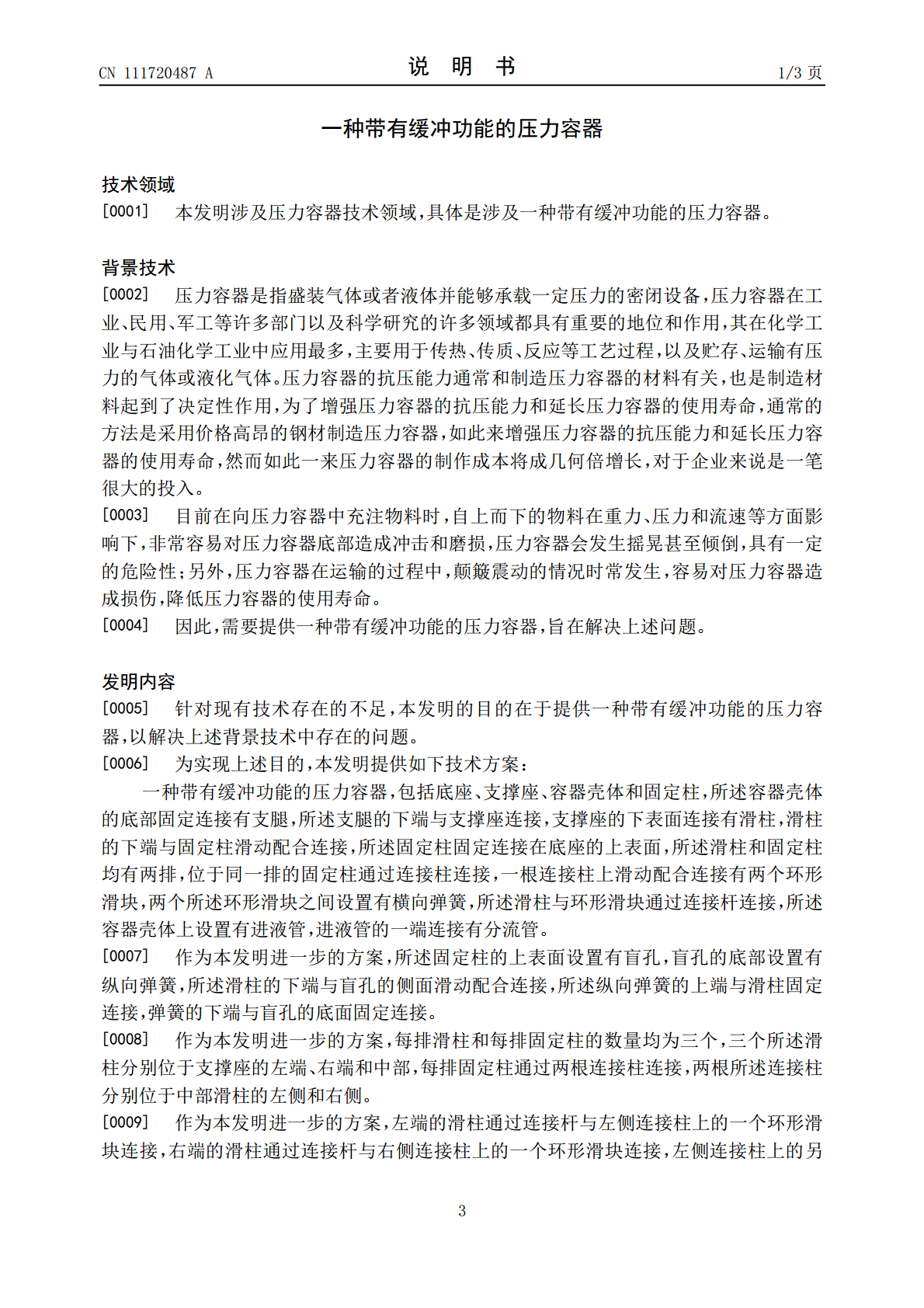

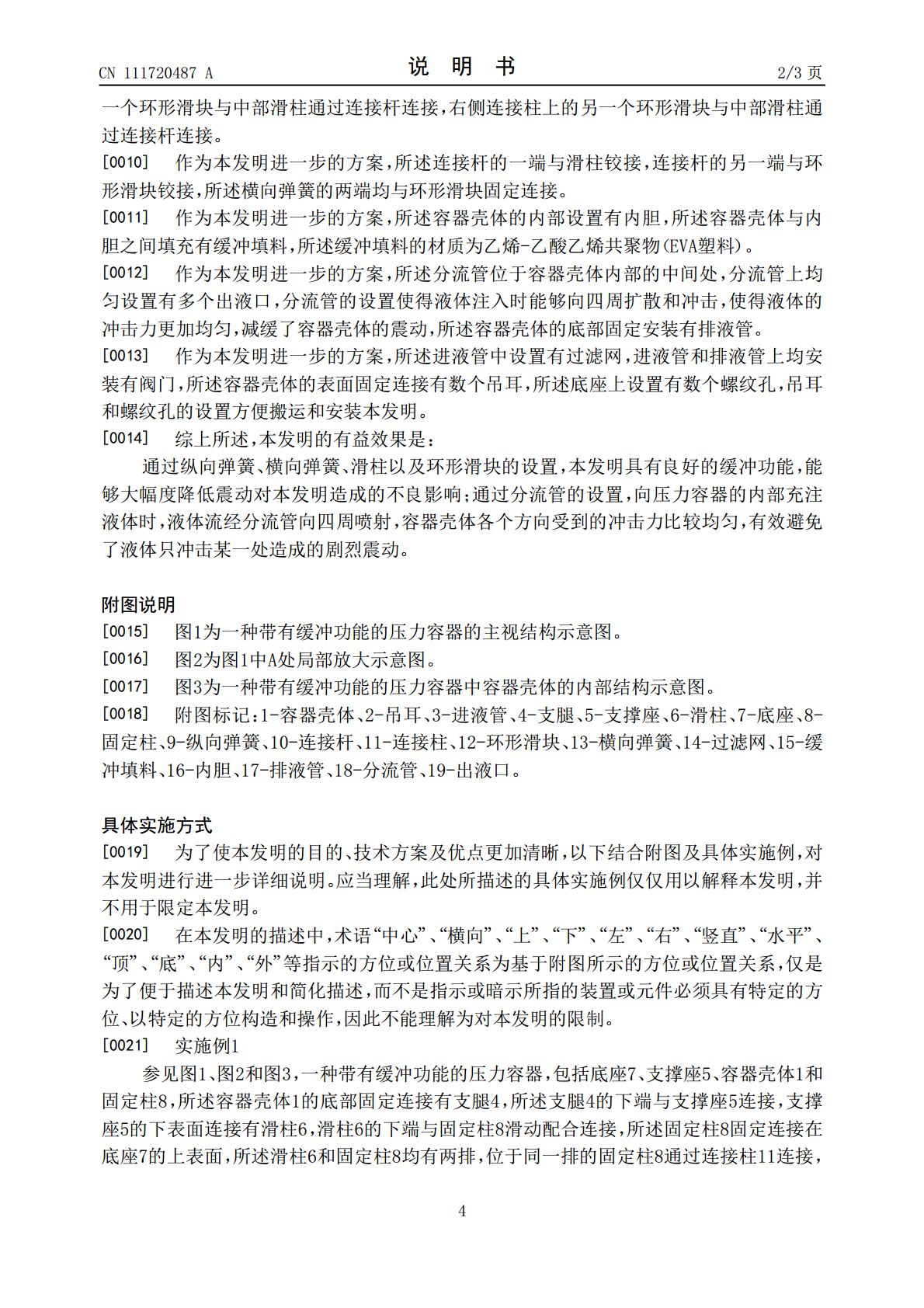

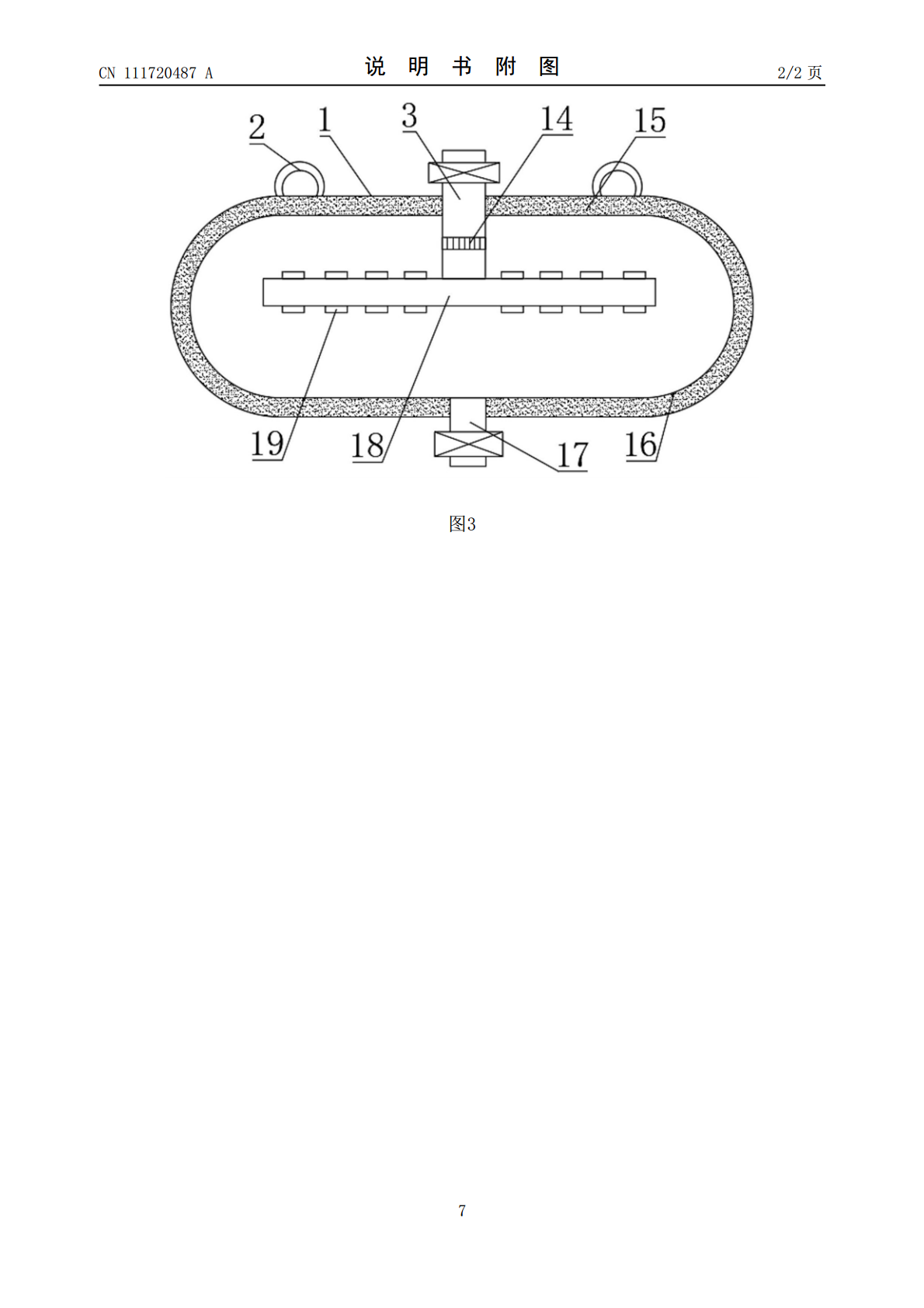

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111720487A(43)申请公布日2020.09.29(21)申请号202010639983.9F16L41/03(2006.01)(22)申请日2020.07.06(71)申请人张绚艳地址473000河南省南阳市卧龙区工业南路1088号（南阳市锅炉压力容器检验所）(72)发明人张绚艳王森崔英贤勇新华张国新司荣庆崔黎阳李鹏泽张武韩毅柳洋(74)专利代理机构北京艾皮专利代理有限公司11777代理人杨克(51)Int.Cl.F16F15/067(2006.01)F16J12/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种带有缓冲功能的压力容器(57)摘要本发明公开了一种带有缓冲功能的压力容器，包括底座、支撑座、容器壳体和固定柱，所述容器壳体的底部固定连接有支腿，所述支腿的下端与支撑座连接，支撑座的下表面连接有滑柱，滑柱的下端与固定柱滑动配合连接，所述固定柱固定连接在底座的上表面，所述滑柱和固定柱均有两排，位于同一排的固定柱通过连接柱连接，一根连接柱上滑动配合连接有两个环形滑块，两个所述环形滑块之间设置有横向弹簧，所述滑柱与环形滑块通过连接杆连接，所述容器壳体上设置有进液管，进液管的一端连接有分流管。通过纵向弹簧、横向弹簧、滑柱以及环形滑块的设置，本发明具有良好的缓冲功能，能够大幅度降低震动对本发明造成的不良影响。CN111720487ACN111720487A权利要求书1/1页1.一种带有缓冲功能的压力容器，包括底座(7)、支撑座(5)、容器壳体(1)和固定柱(8)，其特征在于，所述容器壳体(1)的底部固定连接有支腿(4)，所述支腿(4)的下端与支撑座(5)连接，支撑座(5)的下表面连接有滑柱(6)，滑柱(6)的下端与固定柱(8)滑动配合连接，所述固定柱(8)固定连接在底座(7)的上表面，所述滑柱(6)和固定柱(8)均有两排，位于同一排的固定柱(8)通过连接柱(11)连接，一根连接柱(11)上滑动配合连接有两个环形滑块(12)，两个所述环形滑块(12)之间设置有横向弹簧(13)，所述滑柱(6)与环形滑块(12)通过连接杆(10)连接，所述容器壳体(1)上设置有进液管(3)，进液管(3)的一端连接有分流管(18)。2.根据权利要求1所述的带有缓冲功能的压力容器，其特征在于，所述固定柱(8)的上表面设置有盲孔，盲孔的底部设置有纵向弹簧(9)，所述滑柱(6)的下端与盲孔的侧面滑动配合连接，所述纵向弹簧(9)的上端与滑柱(6)固定连接，弹簧(9)的下端与盲孔的底面固定连接。3.根据权利要求2所述的带有缓冲功能的压力容器，其特征在于，每排滑柱(6)和每排固定柱(8)的数量均为三个，三个所述滑柱(6)分别位于支撑座(5)的左端、右端和中部，每排固定柱(8)通过两根连接柱(11)连接，两根所述连接柱(11)分别位于中部滑柱(6)的左侧和右侧。4.根据权利要求3所述的带有缓冲功能的压力容器，其特征在于，左端的滑柱(6)通过连接杆(10)与左侧连接柱(11)上的一个环形滑块(12)连接，右端的滑柱(6)通过连接杆(10)与右侧连接柱(11)上的一个环形滑块(12)连接，左侧连接柱(11)上的另一个环形滑块(12)与中部滑柱(6)通过连接杆(10)连接，右侧连接柱(11)上的另一个环形滑块(12)与中部滑柱(6)通过连接杆(10)连接。5.根据权利要求4所述的带有缓冲功能的压力容器，其特征在于，所述连接杆(10)的一端与滑柱(6)铰接，连接杆(10)的另一端与环形滑块(12)铰接，所述横向弹簧(13)的两端均与环形滑块(12)固定连接。6.根据权利要求1所述的带有缓冲功能的压力容器，其特征在于，所述容器壳体(1)的内部设置有内胆(16)，所述容器壳体(1)与内胆(16)之间填充有缓冲填料(15)，所述缓冲填料(15)的材质为乙烯-乙酸乙烯共聚物。7.根据权利要求1所述的带有缓冲功能的压力容器，其特征在于，所述分流管(18)位于容器壳体(1)内部的中间处，分流管(18)上均匀设置有多个出液口(19)，所述容器壳体(1)的底部固定安装有排液管(17)。8.根据权利要求7所述的带有缓冲功能的压力容器，其特征在于，所述进液管(3)中设置有过滤网(14)，进液管(3)和排液管(17)上均安装有阀门，所述容器壳体(1)的表面固定连接有数个吊耳(2)，所述底座(7)上设置有数个螺纹孔。2CN111720487A说明书1/3页一种带有缓冲功能的压力容器技术领域[0001]本发明涉及压力容器技术领域，具体是涉及一种带有缓冲功能的压力容器。背景技术[0002]压力容器是指盛装气体或者液体并能够承载一定压力的密闭设备，压力容器在工业、民用、军工等许多部门以及科学研
