一种具有柱桩定位系统的静压桩机及柱桩施工方法.pdf

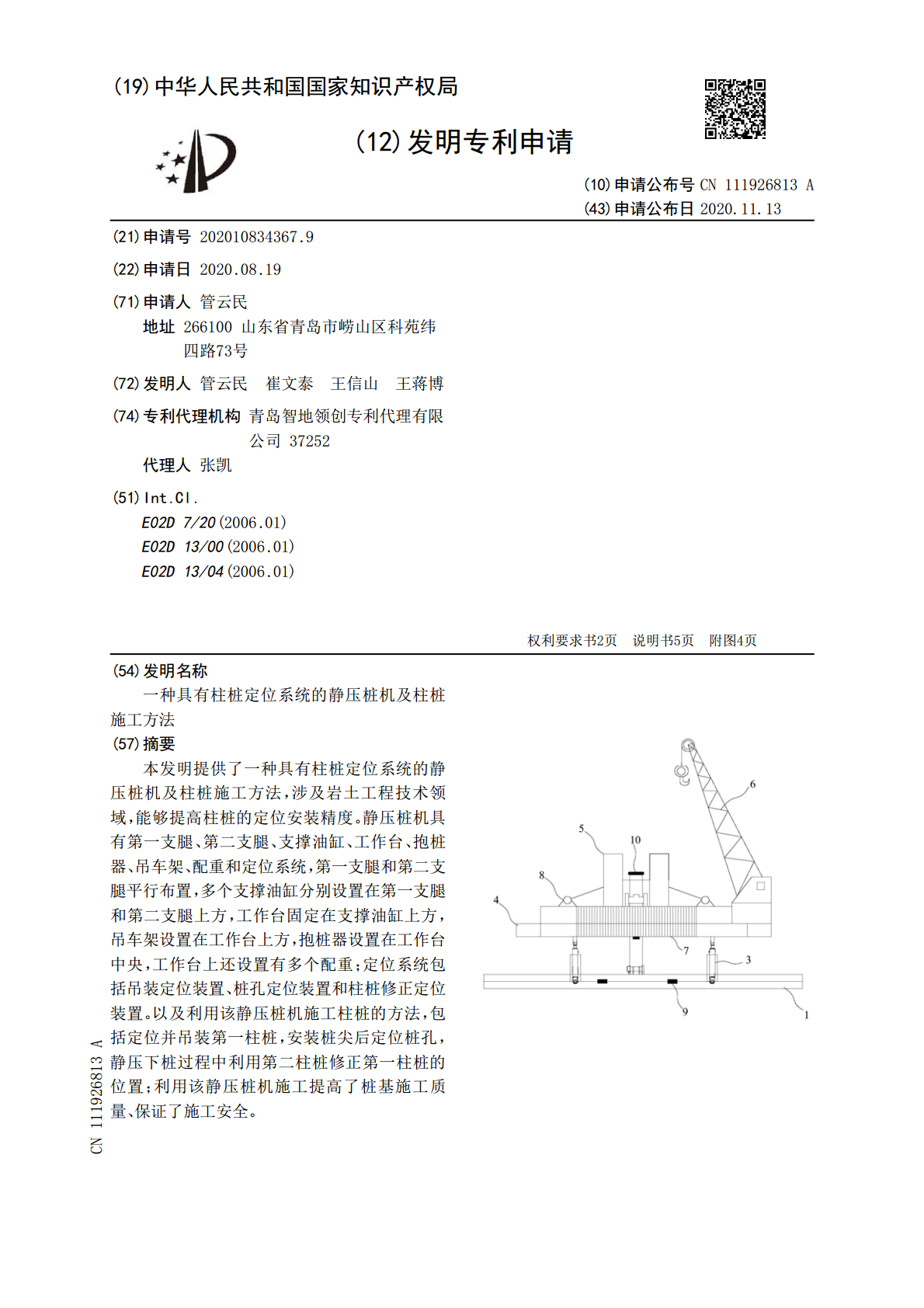

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111926813A(43)申请公布日2020.11.13(21)申请号202010834367.9(22)申请日2020.08.19(71)申请人管云民地址266100山东省青岛市崂山区科苑纬四路73号(72)发明人管云民崔文泰王信山王蒋博(74)专利代理机构青岛智地领创专利代理有限公司37252代理人张凯(51)Int.Cl.E02D7/20(2006.01)E02D13/00(2006.01)E02D13/04(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种具有柱桩定位系统的静压桩机及柱桩施工方法(57)摘要本发明提供了一种具有柱桩定位系统的静压桩机及柱桩施工方法，涉及岩土工程技术领域，能够提高柱桩的定位安装精度。静压桩机具有第一支腿、第二支腿、支撑油缸、工作台、抱桩器、吊车架、配重和定位系统，第一支腿和第二支腿平行布置，多个支撑油缸分别设置在第一支腿和第二支腿上方，工作台固定在支撑油缸上方，吊车架设置在工作台上方，抱桩器设置在工作台中央，工作台上还设置有多个配重；定位系统包括吊装定位装置、桩孔定位装置和柱桩修正定位装置。以及利用该静压桩机施工柱桩的方法，包括定位并吊装第一柱桩，安装桩尖后定位桩孔，静压下桩过程中利用第二柱桩修正第一柱桩的位置；利用该静压桩机施工提高了桩基施工质量、保证了施工安全。CN111926813ACN111926813A权利要求书1/2页1.一种具有柱桩定位系统的静压桩机，其特征在于，包括第一支腿、第二支腿、支撑油缸、工作台、抱桩器、吊车架、配重和定位系统，所述第一支腿和第二支腿平行布置，多个支撑油缸分别设置在第一支腿和第二支腿上方，所述工作台固定设置在支撑油缸的上方，所述吊车架设置在工作台上方，所述抱桩器设置在工作台的中央，在工作台上还安装有多个配重；所述定位系统包括吊装定位装置、桩孔定位装置和柱桩修正定位装置，所述吊装定位装置包括吊装管夹、第一牵引绳和第二牵引绳，吊装管夹和吊车架的挂钩相互配合，所述第一牵引绳的一端和抱桩器固定连接，第一牵引绳的另一端和柱桩连接，所述第二牵引绳的一端和抱桩器固定连接，第二牵引绳的另一端和柱桩连接；所述桩孔定位装置包括安装在第一支腿和第二支腿上的激光定位器，以及安装在抱桩器上的激光定位器；所述柱桩修正定位装置包括柱桩后端安装的应力传感器，以及安装在柱桩内的水平仪，所述抱桩器调整并控制下桩的方向与竖直方向的夹角。2.根据权利要求1所述的一种具有柱桩定位系统的静压桩机，其特征在于，所述抱桩器包括静压油缸、抱紧轴套和调斜油缸，至少4个静压油缸沿抱紧轴套的外周均匀布置，调斜油缸与水平方向斜交布置并控制抱桩器的轴线与竖直方向的夹角。3.根据权利要求1所述的一种具有柱桩定位系统的静压桩机，其特征在于，所述第一支腿和第二支腿上至少设置至少有两个支撑油缸，支撑油缸控制工作台平面的升降；所述配重在工作台上分别沿第一支腿的轴向和第二支腿的轴向排列布置。4.根据权利要求1所述的一种具有柱桩定位系统的静压桩机，其特征在于，所述吊车架和吊装定位装置协同吊装柱桩，吊装管夹和柱状吊装方向的上部连接固定，第一牵引绳和第二牵引绳同时与柱状吊装方向的下部连接固定。5.根据权利要求1所述的一种具有柱桩定位系统的静压桩机，其特征在于，所述第一支腿和第二支腿上的激光定位器的定位点在桩孔的轴线处，抱桩器上的激光定位器定位桩孔的轴线。6.根据权利要求5所述的一种具有柱桩定位系统的静压桩机，其特征在于，所述水平仪监测柱桩和竖直方向的夹角，所述应力传感器监测柱桩间的接触面。7.一种柱桩施工方法，其特征在于，利用权利要求1至6任一项所述的一种具有柱桩定位系统的静压桩机，步骤包括：A.利用桩孔钻机打设柱桩孔，并在柱桩孔的孔口安装轴线定位装置；B.移动静压桩机，第一支腿和第二支腿分别移动至柱桩孔的两侧；C.在柱桩的上部分安装吊装管夹，将第一牵引绳和第二牵引绳与柱桩的下部连接固定，吊装柱桩的过程中保持柱桩稳定并竖直放入抱紧轴套；D.抱桩器上的激光定位器定位桩孔的轴线和柱桩的轴线一致，移走轴线定位装置，并安装柱桩的桩尖；E.抱桩器抱紧柱桩静压打入桩孔，在第1根柱桩露出少于2m时，重复步骤C吊装第2根柱桩；F.第2根柱桩沿步骤D中抱桩器定位的方向将第1根柱桩压入桩孔，第2根柱桩随抱桩器继续静压下沉；G.根据水平仪的反馈，抱桩器调整上方的柱桩轴线与竖直方向的夹角，并根据应力传感器修参数正柱桩与竖直方向的夹角；2CN111926813A权利要求书2/2页H.重复步骤C和步骤G并安装多根柱桩。8.根据权利要求7所述的一种柱桩施工方法，其特征在于，所述轴线定位装置包括内套筒、盖板、重锤、万向联轴器和轴线标杆，套筒直径和桩孔的直径相等，
